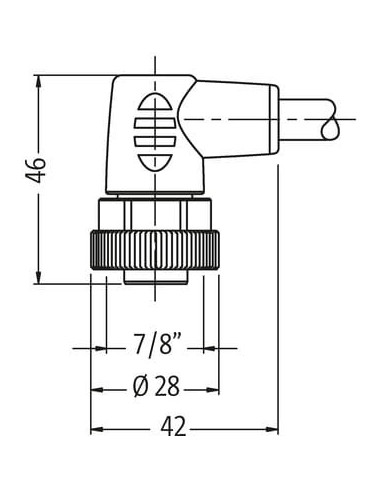

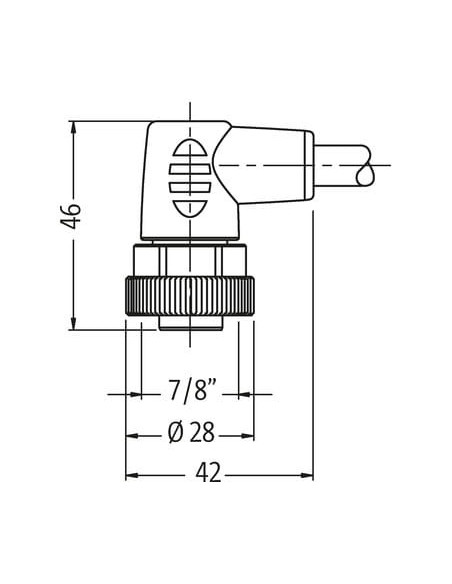

Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

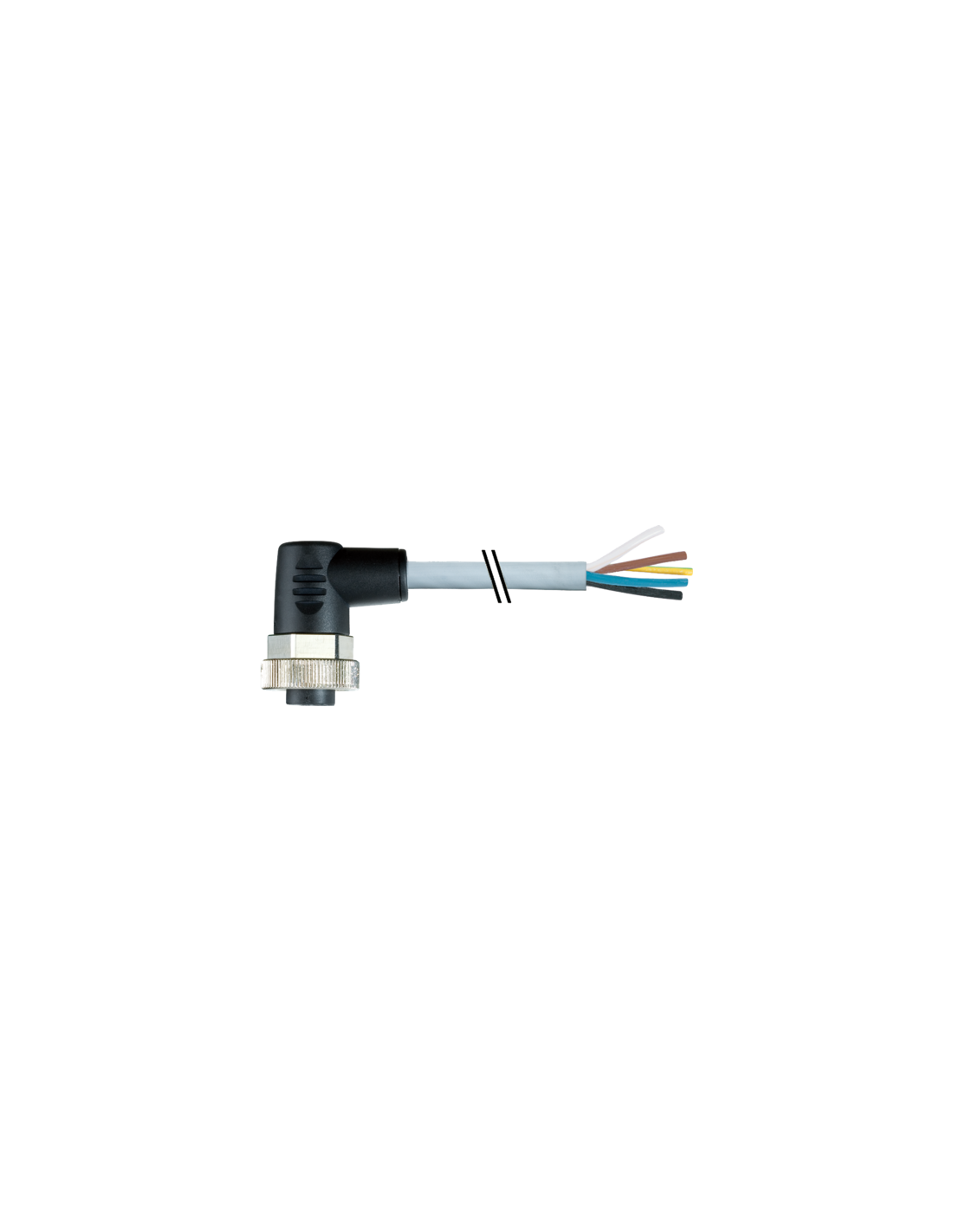

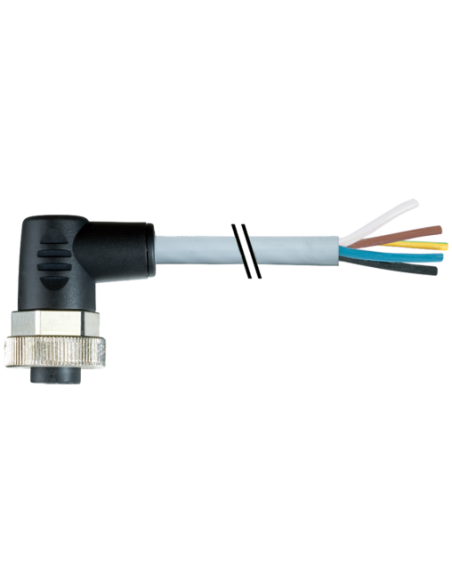

Konektor 7/8" żeński kątowy do wolnego kabla – profesjonalne rozwiązanie do zasilania i automatyki
Konektor 7/8" żeński kątowy do wolnego kabla (kod produktu: 7000-78051-9610500) to wytrzymały i uniwersalny element przeznaczony do zastosowań przemysłowych. Złącze o kącie 90° umożliwia wygodną instalację nawet w trudno dostępnych miejscach, zapewniając równocześnie wysoką niezawodność połączenia elektrycznego. Obudowa wykonana z odpornego na chemikalia i oleje tworzywa sztucznego sprawia, że konektor stanowi doskonały wybór do aplikacji w wymagających warunkach środowiskowych.
Zalety i zastosowanie konektora 7/8" żeńskiego kątowego
Złącza te są często wybierane przez inżynierów automatyki, serwisantów maszyn oraz instalatorów okablowania przemysłowego ze względu na swoją wszechstronność i łatwość montażu. Sprawdzają się w:
- Sterowaniu i zasilaniu silników elektrycznych
- Montażu na liniach produkcyjnych i maszynach przemysłowych
- Podłączaniu czujników, siłowników oraz rozdzielnic
- Aplikacjach wymagających wysokiego stopnia ochrony IP67
- Sytuacjach, gdzie wymagane są wysokie prądy robocze (do 12 A)
Wysoki stopień ochrony i niezawodność złącza 7/8"
Złącze spełnia wymagania normy IP67 (przy skręconym i zamontowanym konektorze), co oznacza pełną ochronę przed wnikaniem pyłu oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki trwałym, kodowanym pinom i wysokiej jakości kablowi PUR, konektor charakteryzuje się odpornością na drgania mechaniczne oraz niezawodnością nawet podczas pracy w środowiskach o dużym zapyleniu, zawilgoceniu i obecności smarów.
Konstrukcja konektora i zastosowane materiały
Złącze zostało wyposażone w 5-pinową wtyczkę 7/8” oraz przewód o długości 5 m, co umożliwia podłączenie do szerokiego zakresu urządzeń. Kabel izolowany jest elastyczną powłoką PUR (poliretanową), charakteryzującą się wysoką odpornością na ścieranie, działanie olejów, chłodziw oraz płomieni (spełnia normy UL 1581 i IEC 60332-2-2). Każda żyła przewodu jest oddzielnie oznakowana, a konstrukcja kabla przewiduje pełną ochronę przed zakłóceniami elektromagnetycznymi oraz wysoką wytrzymałość mechaniczną.
- Dopuszczalne napięcie pracy kabla: do 1000 V
- Obciążalność prądowa kabla: do 13,5 A na żyłę
- Materiał przewodów: skrętka miedziana klasy 6
- Temperatura pracy: od -25 do +85°C (przy konektorze)
Bezpieczeństwo, kodowanie i łatwość instalacji
Dzięki opasce kodującej i precyzyjnie oznakowanym żyłom instalacja konektora jest szybka i bezbłędna. Wytrzymałość na drgania oraz możliwość zabezpieczenia przewodu przed obciążeniami mechanicznymi (np. przy użyciu opasek zaciskowych) pozwalają na długotrwałą i bezawaryjną pracę w dynamicznych instalacjach. Kątowa obudowa znacząco ułatwia prowadzenie kabli w szafach sterowniczych oraz w ograniczonych przestrzeniach.
Typowe zastosowania konektorów 7/8" w przemyśle
- Automatyzacja procesów produkcyjnych
- Budowa maszyn
- Systemy przenośników i transportu wewnętrznego
- Robotyka przemysłowa
- Systemy HVAC
- Infrastruktura energetyczna oraz instalacje rozdzielcze
Konektor 7/8" żeński kątowy do wolnego kabla to produkt, który znacząco skraca czas montażu oraz zwiększa pewność instalacji w wymagających środowiskach przemysłowych, spełniając rygorystyczne normy bezpieczeństwa i trwałości.
