Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

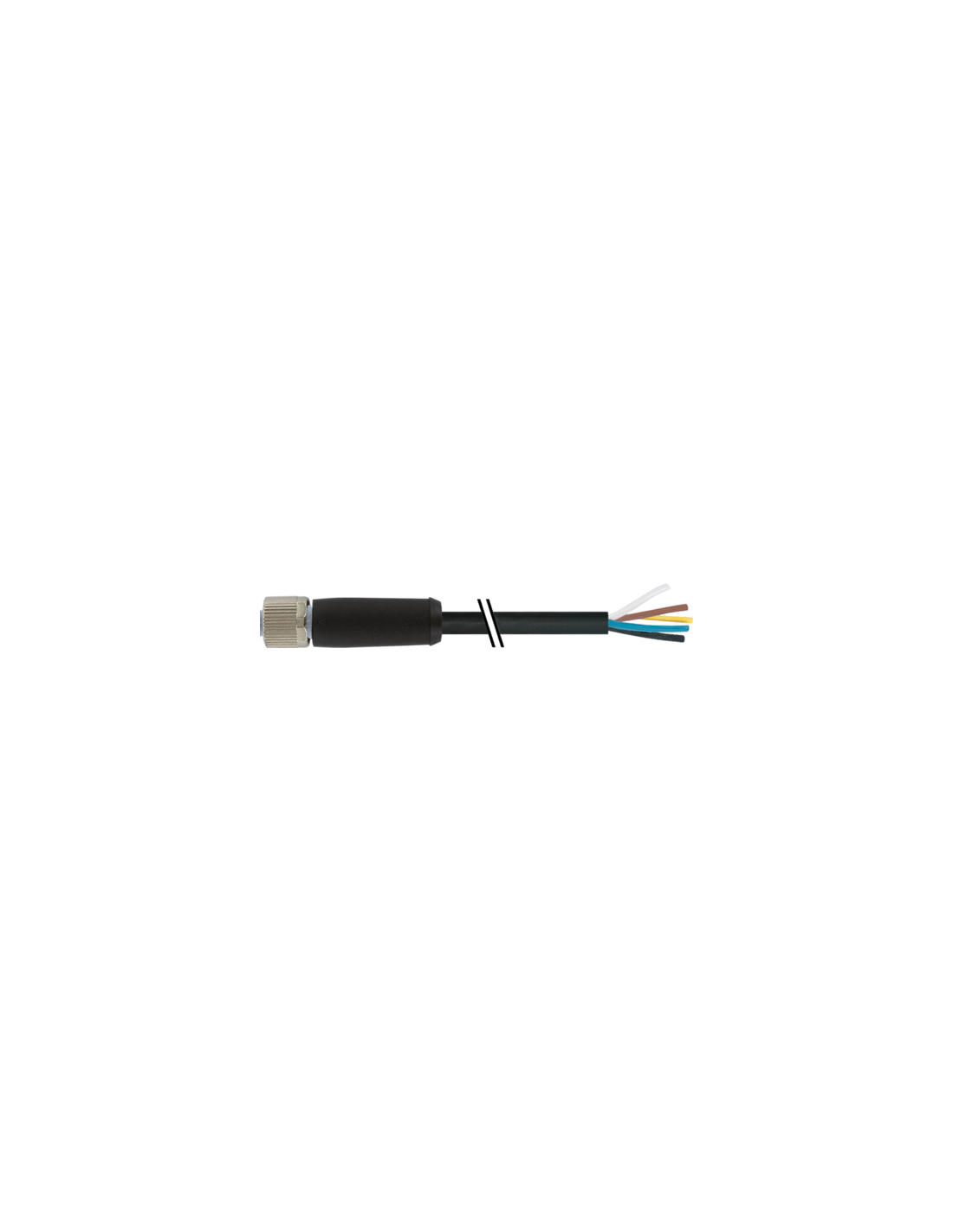

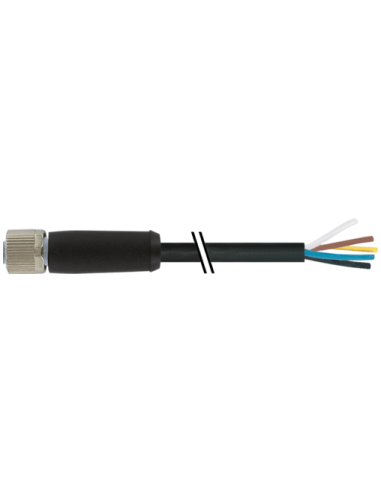

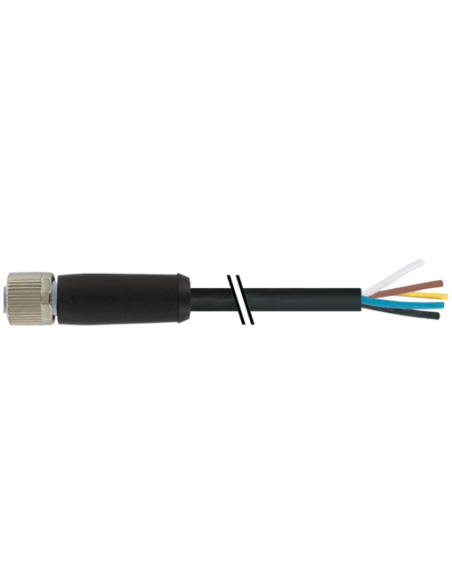

Złącze M12 Power L-kodowane 5-pinowe żeńskie 0° z kablem – 7000-P4221-P340300
Złącze M12 Power L-kodowane to zaawansowany komponent przeznaczony do profesjonalnych aplikacji przemysłowych. Wersja żeńska prosta (0°) z 5 pinami i kodowaniem L umożliwia niezawodne i bezpieczne zasilanie urządzeń o wysokim poborze mocy. Produkt wyposażono w przewód wysokiej jakości o długości 3 metrów, co zapewnia elastyczność podczas instalacji, nawet w trudno dostępnych miejscach.
Najważniejsze cechy i zalety złącza M12 Power 5P L-kodowanego z kablem
- 5-pinowe połączenie – profesjonalne zasilanie urządzeń wymagających większej liczby przewodów.
- Kodowanie L – dedykowane do zastosowań zasilających, zabezpiecza przed pomyłkami podczas podłączania.
- Wytrzymała obudowa z tworzywa PUR – wysoka odporność chemiczna, na oleje, UV oraz uszkodzenia mechaniczne.
- Stopień ochrony IP65/IP67 (po skręceniu i włożeniu) – pełna ochrona przed pyłem i wodą, idealne rozwiązanie do pracy w trudnych warunkach przemysłowych.
- Wysoka obciążalność prądowa: do 16 A na pin – niezawodne zasilanie nawet przy wysokim natężeniu prądu.
- Szeroki zakres temperatur pracy – stabilna praca w zakresie od -25°C do +85°C (przewód do -50°C).
Zastosowanie złącza M12 Power 5P L-kodowanego
Produkt M12 Power 5P L-kodowany znajduje zastosowanie w wielu dziedzinach przemysłu, w tym:
– Zasilanie napędów i silników
– Automatyka przemysłowa
– Maszyny produkcyjne i linie montażowe
– Sieci zasilania rozproszonych systemów sterowania
– Aplikacje wymagające wysokiej odporności na czynniki środowiskowe
Konstrukcja złącza i przewodu umożliwia szybki, pewny montaż oraz ogranicza ryzyko przerw w zasilaniu nawet w środowiskach o bardzo dużej wilgotności czy zapyleniu. Wersja z wolnym końcem przewodu pozwala na indywidualne dostosowanie do konkretnej instalacji – to idealne rozwiązanie do paneli elektrycznych, szaf sterowniczych oraz systemów IoT w fabrykach.
Konstrukcja i budowa złącza M12 Power 5P L-kodowanego
- Złącze żeńskie M12 o prostym wyjściu – znacznie ułatwia instalację w miejscach o ograniczonym dostępie.
- Wielowarstwowy przewód 5-żyłowy (2,5 mm²) – zapewnia maksymalny przepływ prądu przy niskich stratach.
- Pozłacane styki – podwyższona trwałość i niezawodność sygnału.
- Powłoka blokady niklowana oraz wytrzymała uszczelka FKM – odporność na eksploatację, ścieranie i trudne warunki środowiskowe.

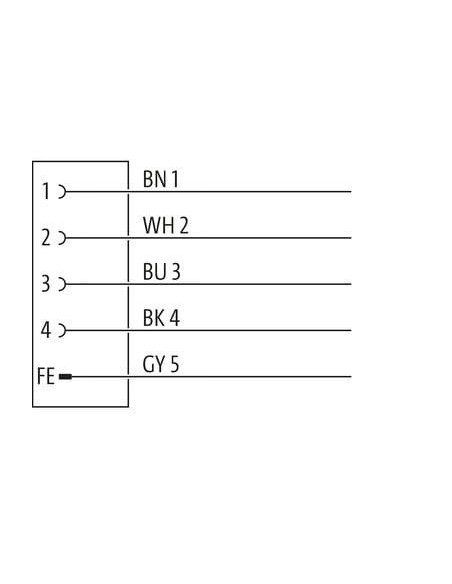

- Kod kolorystyczny przewodów:
- 1 (BN – brązowy)
- 2 (WH – biały)
- 3 (BU – niebieski)
- 4 (BK – czarny)
- 5 (GY – szary) / FE (ochronny)
- Normy i certyfikaty: IEC 61076-2-111, cURus, UL 1581, DIN VDE
Bezpieczeństwo i wytrzymałość w codziennym użytkowaniu
Złącze M12 Power L-kodowane gwarantuje wysoką niezawodność nawet podczas intensywnej, długotrwałej eksploatacji. Odporność na płomienie, promieniowanie UV oraz czynniki chemiczne zapewnia długowieczność instalacji i ogranicza konieczność częstych konserwacji. Brak diod LED wpływa na prostotę konstrukcji i zwiększa odporność mechaniczną. Produkt spełnia najwyższe normy bezpieczeństwa i jakości, dzięki czemu idealnie nadaje się do wdrożenia w aplikacjach o wysokiej krytyczności i wymaganiach jakościowych.
