Zasilanie
Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

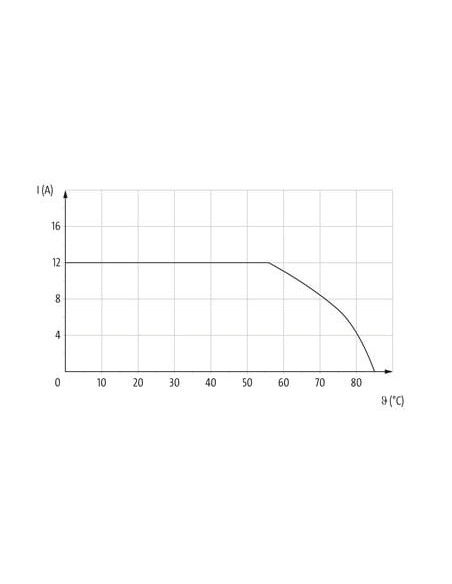

| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

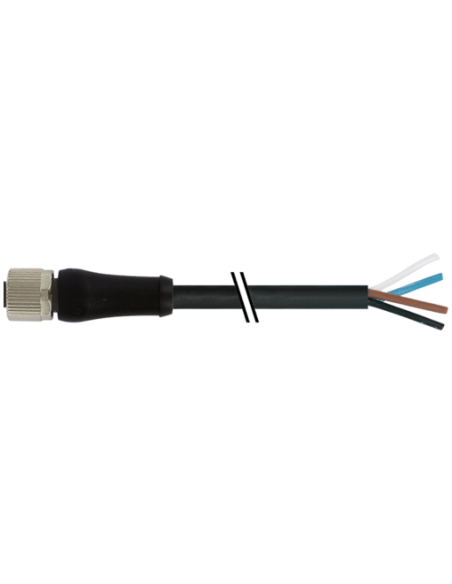

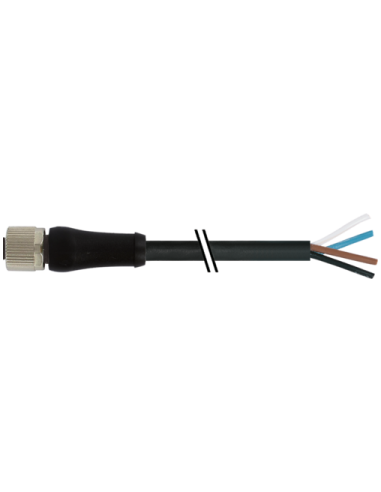

Konektor M12 Power Kod L żeński 0° – Złącze z kablami zasilającymi do wymagających zastosowań przemysłowych
Konektor M12 Power Kod L o oznaczeniu 7000-P4121-P070500 to rozwiązanie dedykowane zasilaniu w przemysłowych aplikacjach automatyki, robotyki, maszyn oraz szaf sterowniczych. Konstrukcja żeńska, prosta (0°), umożliwia pewne i stabilne połączenie przewodów z urządzeniami, maszynami lub systemami automatyki. Produkt zapewnia wysoką jakość transferu energii nawet w trudnych warunkach środowiskowych.
Solidna konstrukcja konektora M12 Power – kluczowe cechy
Złącze wykonane jest z trwałych materiałów, co gwarantuje odporność chemiczną oraz odporność na działanie olejów i czynników zewnętrznych. Korpus z tworzywa typu PUR zapewnia szczelność i trwałość w środowisku przemysłowym. Złącze spełnia wymagania stopni ochrony IP65 i IP67 (przy prawidłowym skręceniu i zamocowaniu), co umożliwia jego używanie w warunkach zapylenia, wilgotności oraz okresowego kontaktu z wodą.
- 4 piny – umożliwiają podłączenie czterech niezależnych przewodów zasilających.
- Kodowanie L – gwarantuje bezpieczeństwo przy podłączeniach wysokoprądowych (do 12 A na styk).
- Kabel o długości 5 m – wersja gotowa do natychmiastowego montażu.
- Przewody miedziane o przekroju 1,5 mm² – zapewniają niską rezystancję oraz minimalne straty energii.
- Pozłacane styki – zwiększona trwałość oraz odporność na korozję.
- Wytrzymałość mechaniczna – odporność na drgania, uderzenia oraz mocowanie z zabezpieczeniem przeciwwstrząsowym.
Zastosowania konektora M12 Power z kodowaniem L
Produkt rekomendowany jest do zasilania serwonapędów, silników elektrycznych, systemów rozproszonych I/O, rozdzielni oraz szaf sterowniczych, szczególnie tam, gdzie wymagana jest pewność połączenia oraz odporność na trudne warunki eksploatacyjne. Konektor często stosowany jest w przemysłowych liniach produkcyjnych, systemach transportu wewnętrznego, aplikacjach robotycznych, maszynach CNC oraz w instalacjach automatyki budynkowej.
Bezpieczeństwo i trwałość połączenia – zgodność z normami
- Konstrukcja zgodna z normą IEC 61076-2-111 – zapewnia uniwersalność i możliwość zamiany z innymi komponentami zgodnymi z normą.
- Zabezpieczenie przed pyłem i wodą – wysoka odporność, pozwalająca na pracę w wymagającym środowisku przemysłowym.
- Mechaniczne blokowanie złącza gwintem M12 x 1 – szybkie i bezpieczne mocowanie.
Przemyślane wykonanie przewodu – elastyczność i odporność przemysłowa
Kabel PUR o podwyższonej odporności na ścieranie, zginanie oraz liczne cykle ruchu (5 milionów cykli gięcia). Przewód nie zawiera substancji szkodliwych (jest wolny od ołowiu, kadmu, FCKW, halogenów i silikonów), co czyni go odpowiednim również do aplikacji o zwiększonych wymaganiach środowiskowych.
- Zakres temperatur pracy: od -25°C do +85°C (przy stałym położeniu do -50°C).
- Odporność na promieniowanie UV – zgodność z normą DIN EN ISO 4892-2 A.
- Odporność na płomienie i oleje – potwierdzona normami UL 1581, IEC 60332-2-2 oraz DIN EN 60811-404.
Łatwa identyfikacja i montaż – schematy oraz oznaczenia
Każdy przewód posiada czytelne oznaczenie kolorystyczne (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), zgodne ze standardowym rozkładem pinów dla M12 Power Kod L. W komplecie znajdują się schematy podłączenia oraz szczegółowy opis montażu. Złącze umożliwia szybkie i intuicyjne wdrożenie, nawet przy dużych odległościach pomiędzy urządzeniami.
Konektor M12 Power Kod L – profesjonalne rozwiązanie dla przemysłu
Wybór konektora M12 Power, kodowanie L, z przewodem 5 metrów to gwarancja niezawodności w przesyle energii dla wymagających aplikacji przemysłowych. Dzięki ergonomicznemu kształtowi oraz odporności na czynniki środowiskowe, złącze doskonale sprawdza się w nowoczesnych systemach automatyki.
