Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze prostokątne 7/8" 5-biegunowe z przewodem 4 m – trwałe połączenia w automatyce
Mini (7/8”) 5-biegunowe, złącze żeńskie proste z kablami, kod produktu: 7700-A5021-UMD0400 to wysokiej jakości komponent przeznaczony do szybkiego i stabilnego przyłączania urządzeń w systemach automatyki przemysłowej. Złącze dedykowane jest do szerokiego spektrum zastosowań, gdzie wymagana jest wysoka niezawodność połączenia sygnałowego i zasilającego.
Zastosowania złącza 7/8" 5-pinowego w przemyśle
Przemysłowe złącza 7/8" używane są przede wszystkim w aplikacjach automatyki, liniach produkcyjnych, urządzeniach transportu technologicznego, maszynach budowlanych oraz w przemyśle spożywczym. Produkt idealnie sprawdza się w:
- Połączeniach napędów i silników
- Systemach rozdzielczych zasilania
- Budowie maszyn i szaf sterowniczych
- Instalacjach oświetleniowych LED
- Automatyzacji procesów produkcyjnych
Najważniejsze cechy i zalety złącza 7/8" z przewodem
- Wytrzymała konstrukcja – korpus wykonany z tworzywa PUR odpornego na chemikalia i oleje; metalowa nakrętka z niklowanego odlewu cynkowego zapewnia trwałość i szczelność połączenia.
- Stopień ochrony IP68 – gwarantuje pełną ochronę przed pyłem i wodą, nawet przy długotrwałym zanurzeniu; rozwiązanie idealne do wymagających środowisk przemysłowych.
- 5 przewodów (1,5 mm²) – umożliwia przesyłanie zarówno sygnałów, jak i zasilania; przewody oznaczone kolorami ułatwiają szybki montaż i identyfikację.
- Temperatura pracy od -25 do 80°C – wszechstronność w różnych warunkach klimatycznych.
- Szybki montaż typu plug&play – skraca czas instalacji i minimalizuje ryzyko błędów połączeniowych.
- Otwarty koniec przewodu – umożliwia dowolne dostosowanie długości oraz wygodne podłączenie do istniejącej instalacji.
Montaż i zalecenia instalacyjne – pewność i trwałość połączenia
Proste podłączenie złącza za pomocą montażu wkręcanego zapewnia niezawodne zabezpieczenie przed poluzowaniem oraz bezpieczeństwo połączenia, nawet w warunkach silnych wibracji (antywstrząsowe). Uwzględniono specjalne zalecenia dotyczące promienia gięcia kabla, co umożliwia zachowanie wysokiego stopnia ochrony IP oraz wytrzymałości na wielokrotne cykle zginania (do 5 milionów cykli w prowadnikach kablowych).
Parametry techniczne złącza 7/8" 5-pin – wygoda i bezpieczeństwo
- Dopuszczalne napięcie robocze: do 600 V AC/DC
- Maksymalny prąd na pin: 9 A
- Długość przewodu: 4 metry
- Średnica zewnętrzna przewodu: 8,7 mm
- System kolorów przewodów: biały, niebieski, czarny, brązowy, zielono-żółty

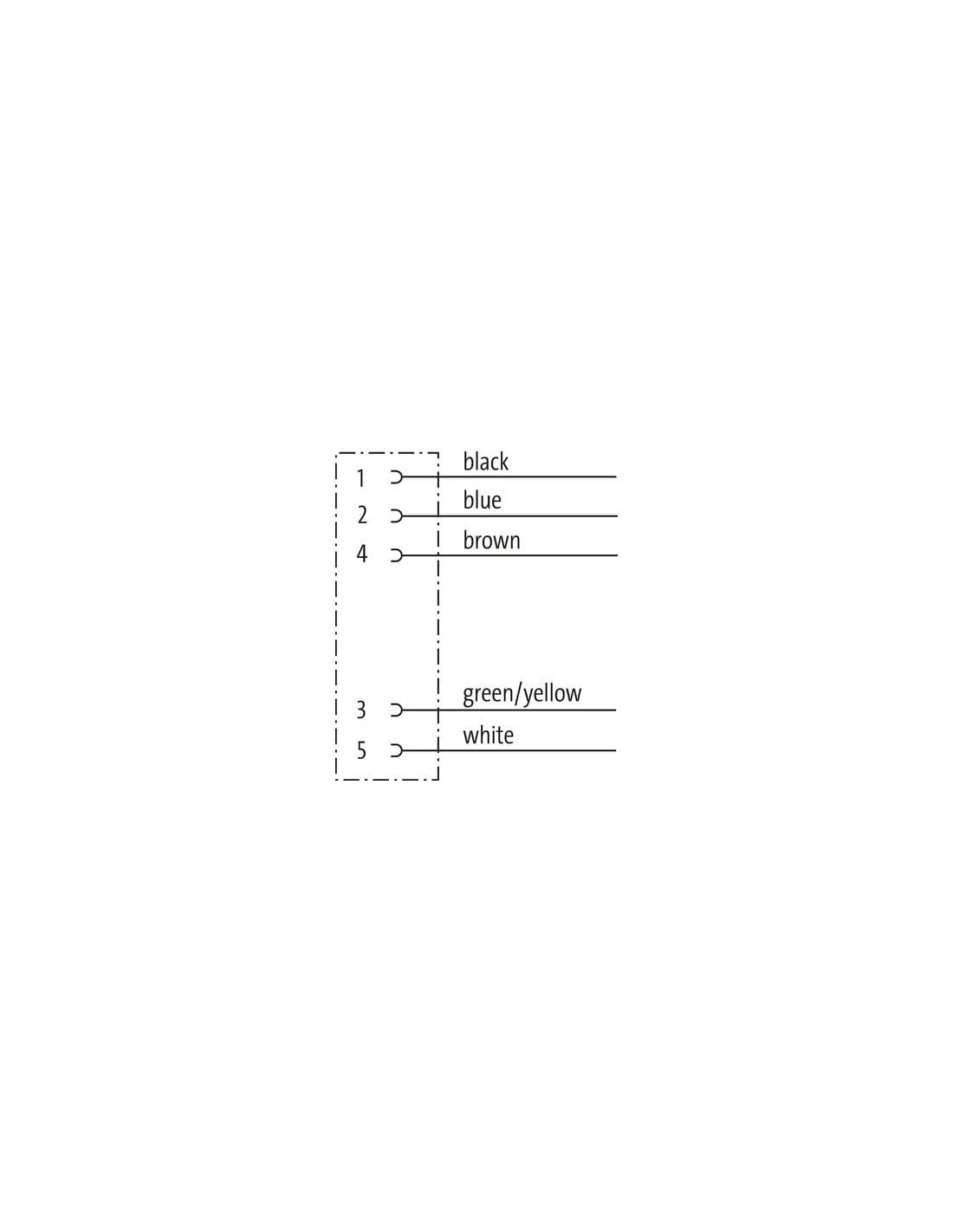

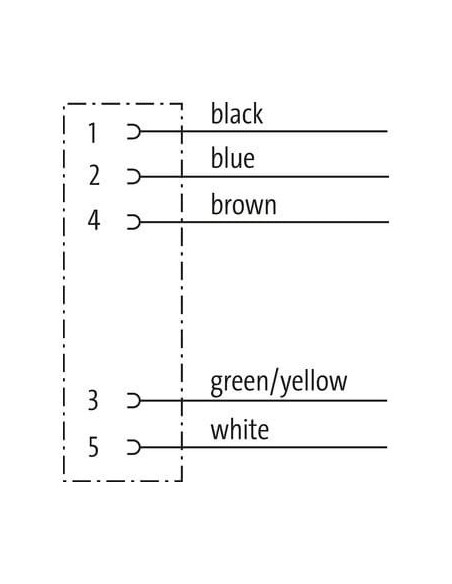

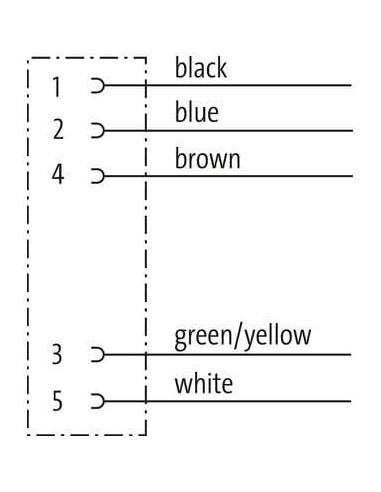

Typowe schematy połączeniowe i identyfikacja przewodów w złączu
Produkt wyposażony jest w 5 biegunów, których oznaczenia kolorystyczne odpowiadają standardowym wymaganiom automatyki. Dołączone schematy graficzne ułatwiają podłączenie oraz integrację ze standardowymi instalacjami przemysłowymi.
Podsumowanie – złącze kablowe 7/8" (5-pin) w aplikacjach przemysłowych
Złącze żeńskie proste 7/8" 5-biegunowe z przewodem 4 m to wszechstronne rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające niezawodność, wysoką jakość połączeń oraz łatwość obsługi. Odporność na trudne warunki środowiskowe oraz szeroki zakres temperatur eksploatacji czynią ten produkt doskonałym wyborem dla różnorodnych instalacji automatyki i przemysłu.
