MQ15, 6-piny
Female angled, contact carrier 270° turned
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

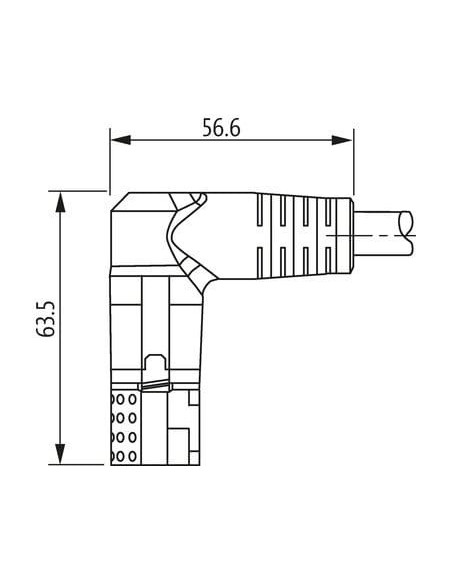

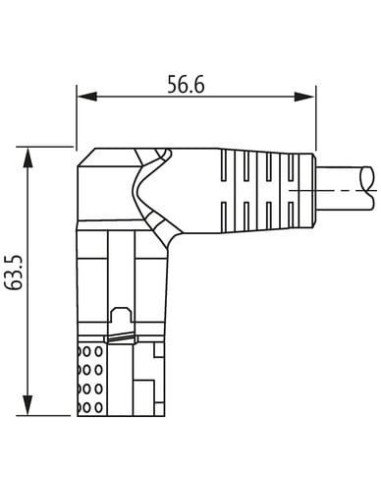

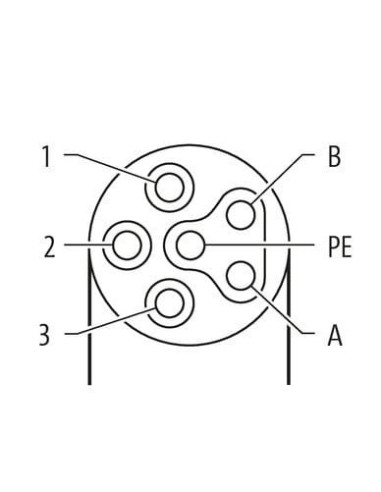

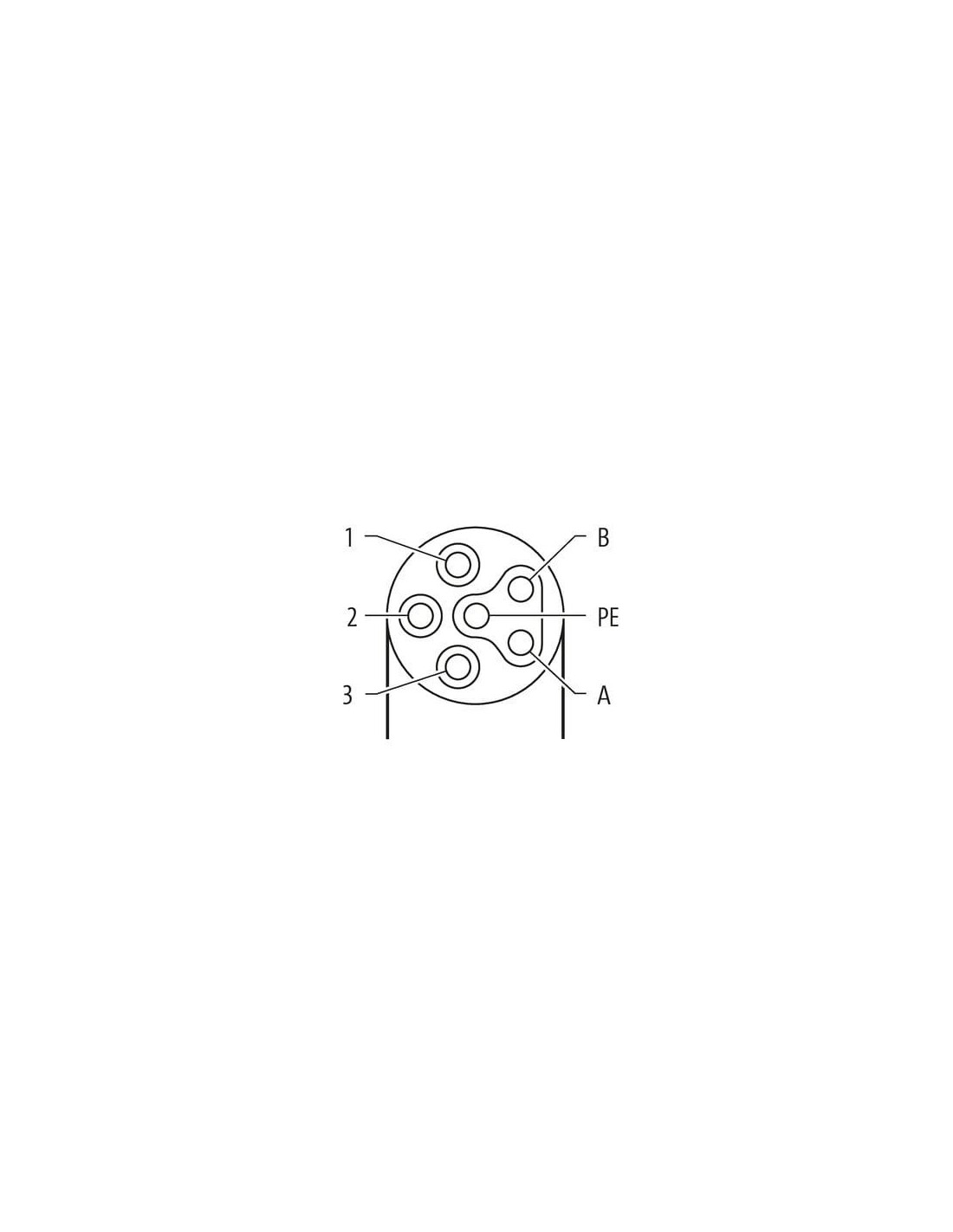

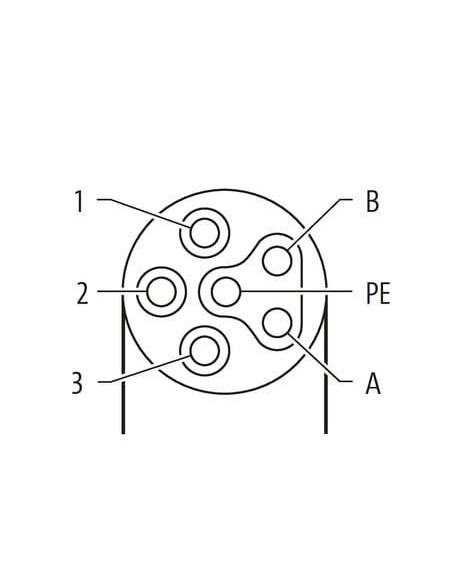

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

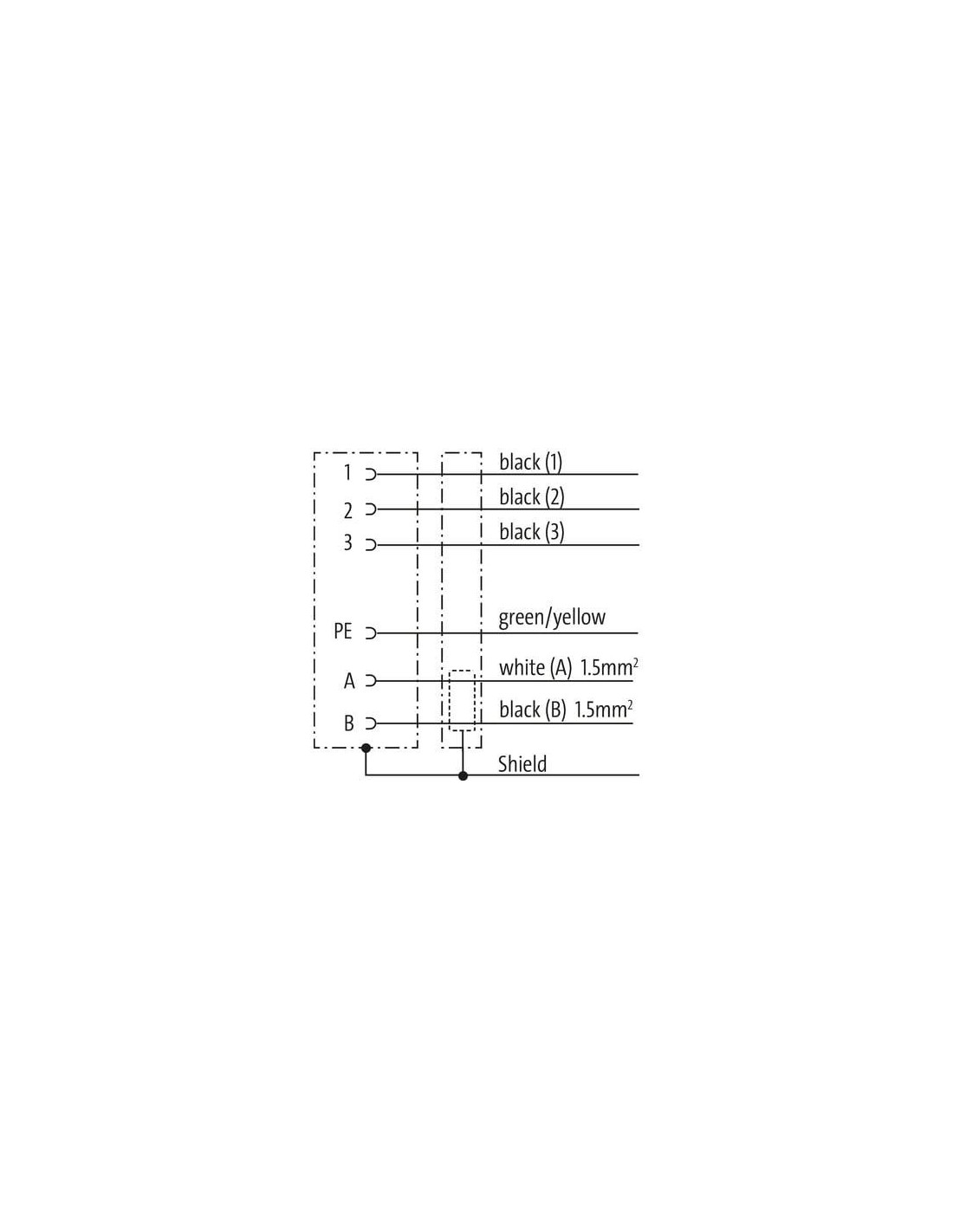

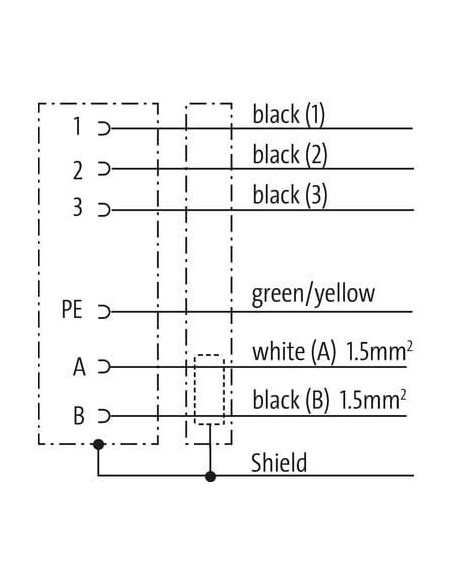

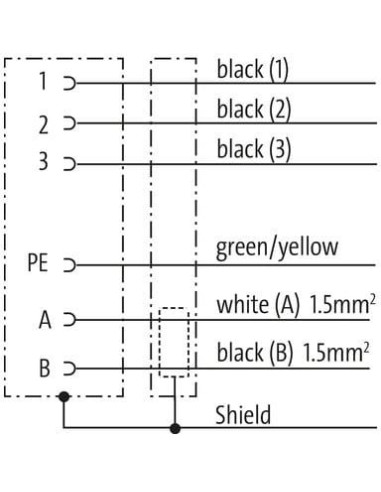

| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

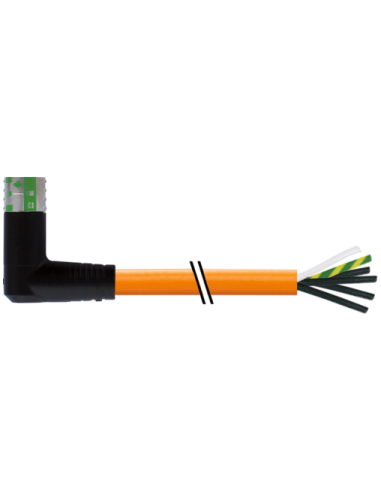

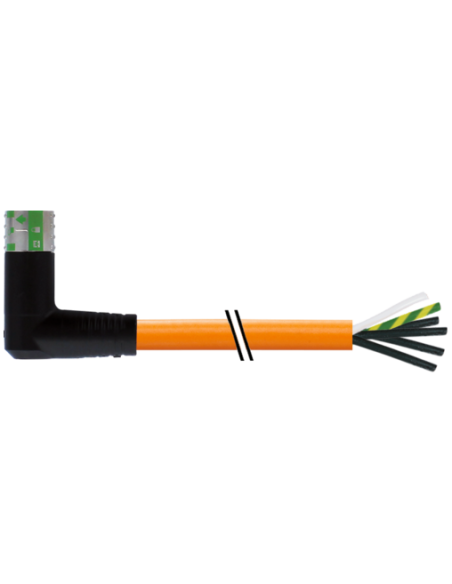

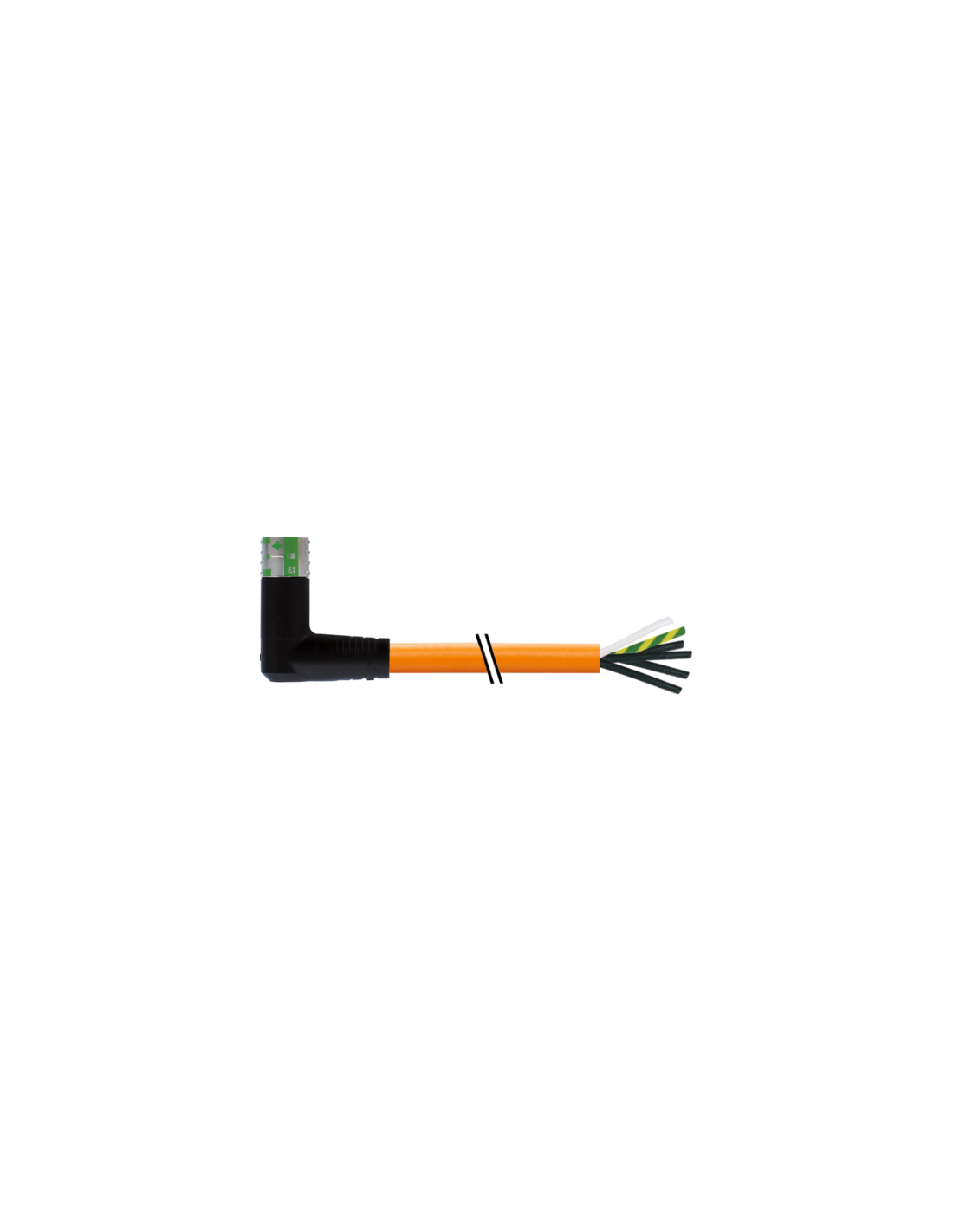

Złącze MQ15-X-Power żeńskie 90° ekranowane z kablem – 7000-P8331-P110100
Złącze MQ15-X-Power żeńskie 90° prawy ekranowane z kablem to specjalistyczne rozwiązanie dla aplikacji przemysłowych, które wymagają wysokiej niezawodności połączeń elektrycznych w trudnych warunkach środowiskowych. Produkt ten, o numerze katalogowym 7000-P8331-P110100, charakteryzuje się solidnym wykonaniem oraz zaawansowaną konstrukcją przystosowaną do pracy w warunkach przemysłowych.
Zastosowanie złączy MQ15-X-Power w automatyce i przemyśle
Złącze ekranowane MQ15-X-Power z kablem dedykowane jest do zastosowań takich jak: podłączenie silników elektrycznych, serwonapędów, falowników, robotów oraz maszyn i urządzeń przemysłowych, gdzie niezbędna jest odporność na zakłócenia elektromagnetyczne oraz niezawodny przesył energii. Sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych – między innymi w systemach transportowych, liniach produkcyjnych oraz automatyce procesowej.
Najważniejsze cechy złącza MQ15-X-Power
- 6-piniowe żeńskie złącze, kontakt obrócony pod kątem 270° dla wygody instalacji w trudno dostępnych miejscach.
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi (oplot miedziany, skuteczność pokrycia ok. 80%).
- Wytrzymała obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje.
- Stopień ochrony IP67 – zapewnia pełną pyłoszczelność i wodoszczelność przy montażu z dokręceniem złącza.
- Kabel z powłoką PUR oraz izolacją TPE – odporny na ścieranie, oleje, płyny i niekorzystny wpływ środowiska.
- Maksymalne napięcie pracy styków zasilania do 600 V (AC), a sygnałowych do 63 V (AC/DC).
- Zamknięcie bagnetowe – szybki i pewny montaż złącza.
- Wytrzymałość mechaniczna – minimum 500 cykli wtykowych.
Bezpieczeństwo i trwałość – certyfikacja i normy
Złącze MQ15-X-Power 7000-P8331-P110100 spełnia normy odporności na pył i wodę (IP67) oraz normy dotyczące palności (UL94 HB). Przeznaczone jest do pracy w szerokim zakresie temperatur: od -25°C do 80°C (stała instalacja), co umożliwia zastosowanie w trudnych warunkach klimatycznych i przemysłowych.
Ochrona przed przeciążeniem i izolacja z zastosowaniem warstwy ekranującej oraz precyzyjnie dobranych materiałów gwarantuje wysoką niezawodność, nawet w instalacjach o dużej intensywności pracy i przy obecności zakłóceń EMI.
Przemyślana konstrukcja kabla do złącza MQ15-X-Power
- Kabel o długości 1 m (innych długości dostępność na zamówienie), średnica zewnętrzna 12,8 mm (tolerancja ±5%).
- Czteroprzewodowy system zasilania (przewody: 3x czarny, 1x zielono-żółty + 2 sygnałowe: biały, czarny).
- Przekroje żył: zasilające 2,5 mm², sygnałowe 1,5 mm².
- Odporność na wielokrotne zgięcia – kabel przystosowany do 5 mln cykli gięcia, promień zgięcia min. 5x średnica (stały), 10x średnica (ruch).
- Identyfikacja przewodu: pomarańczowa izolacja dla szybkiego rozpoznania w instalacji przemysłowej.
Typowe branże i środowiska pracy dla MQ15-X-Power
Produkt znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- inżynierii maszyn,
- robotyce,
- technice transportowej,
- systemach energetycznych,
- liniach montażowych, oraz wszędzie tam, gdzie kluczowa jest zarówno wysoka szczelność, jak i odporność na uszkodzenia mechaniczne oraz oddziaływanie czynników zewnętrznych.
Przyłącze MQ15-X-Power ze zintegrowanym ekranowaniem – solidność i niezawodność
Złącze MQ15-X-Power 7000-P8331-P110100 to wybór dla instalatorów, integratorów systemów i producentów maszyn ceniących sobie niezawodność połączeń w warunkach przemysłowych. Zapewnia ochronę przewodów, przeciwdziała zakłóceniom oraz umożliwia szybki i prosty montaż dzięki konstrukcji kątowej 90°, optymalnej do zabudowy w miejscach o ograniczonej przestrzeni.
