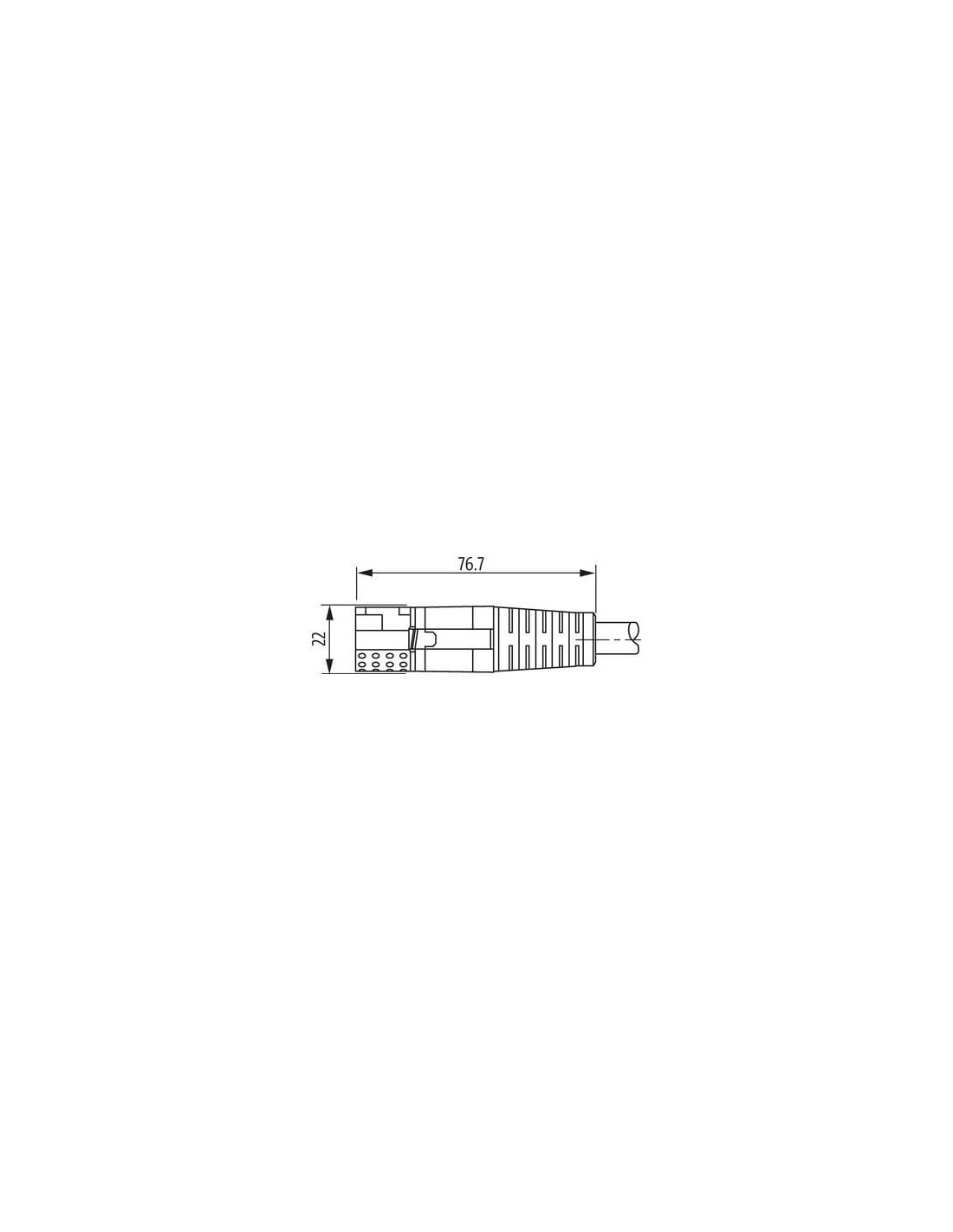

Żeński proste
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

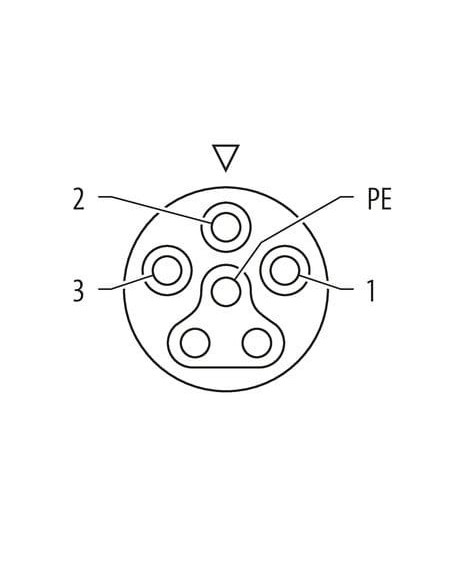

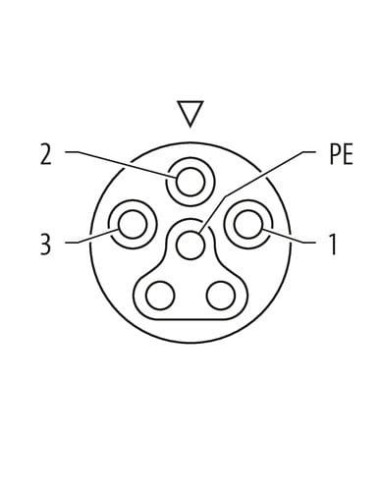

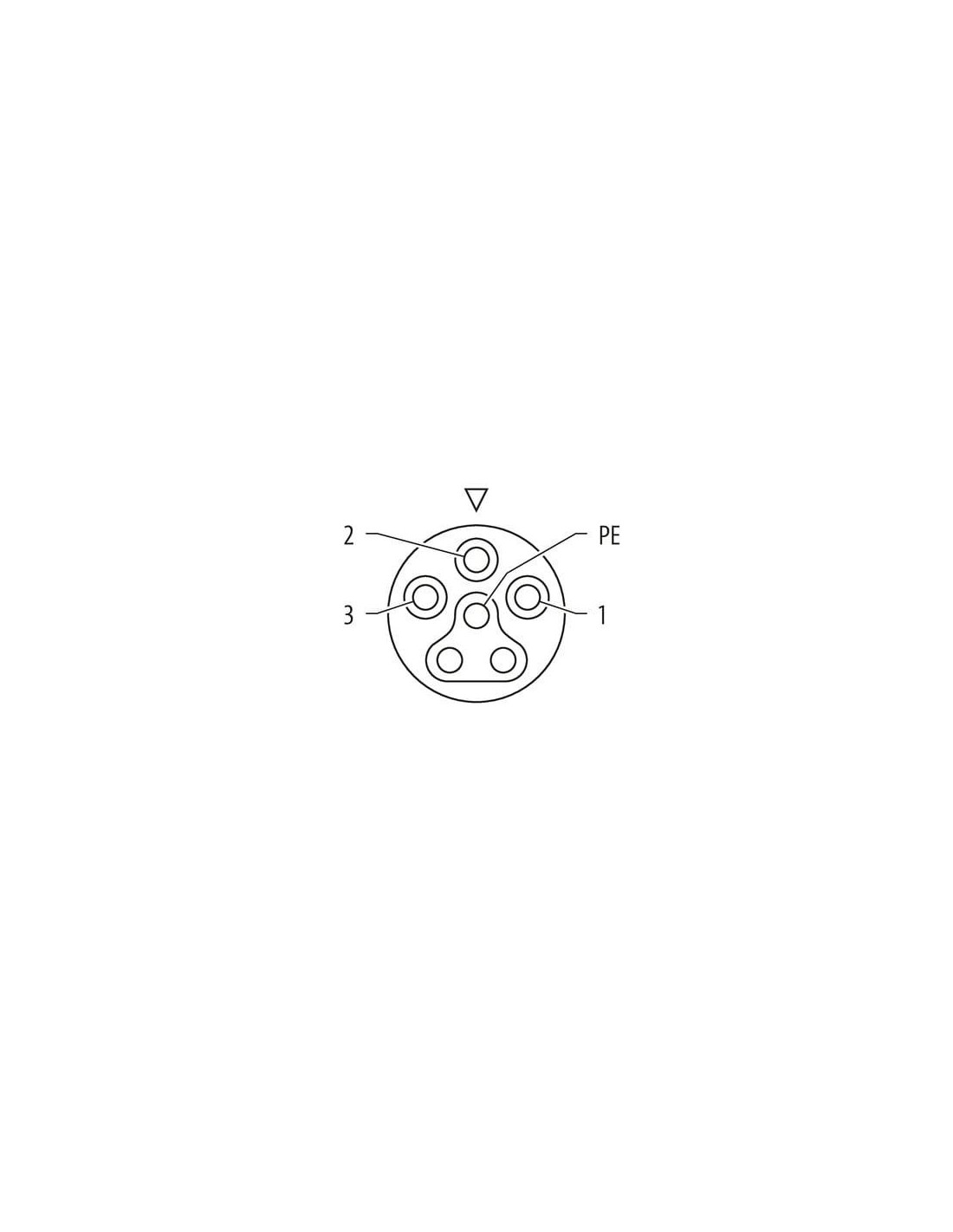

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

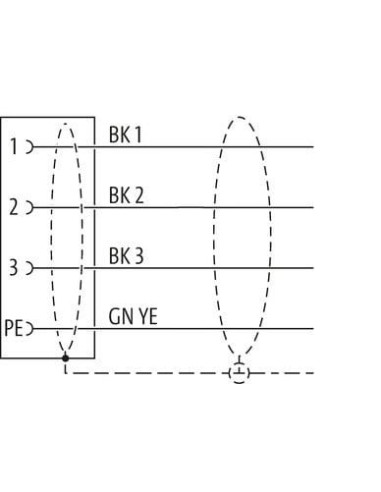

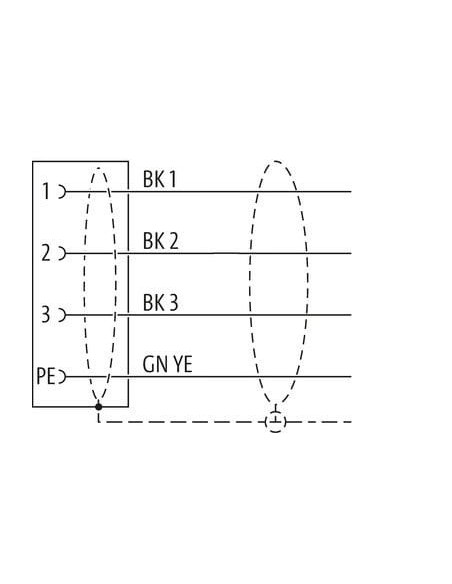

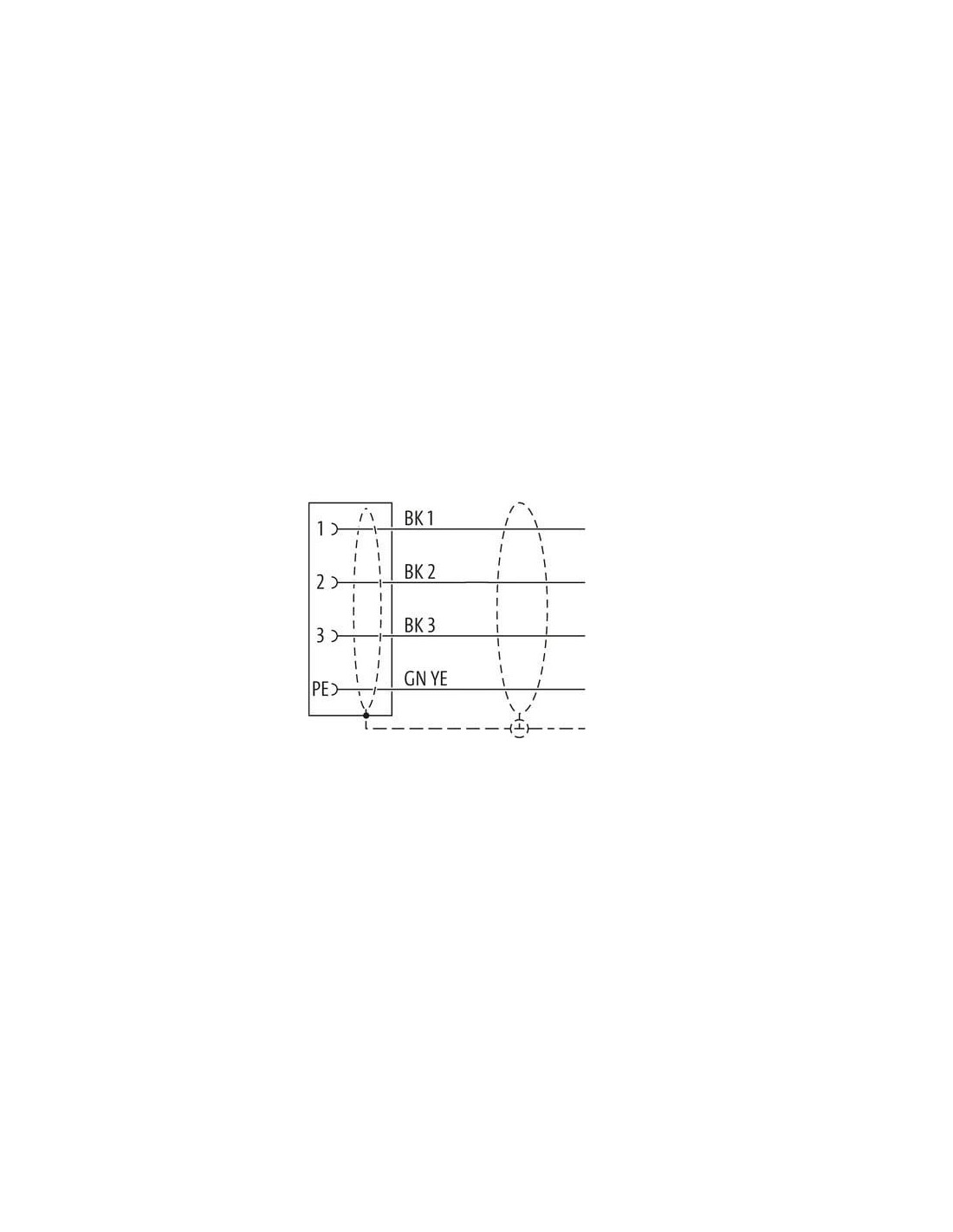

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P13 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 149,6 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -35 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

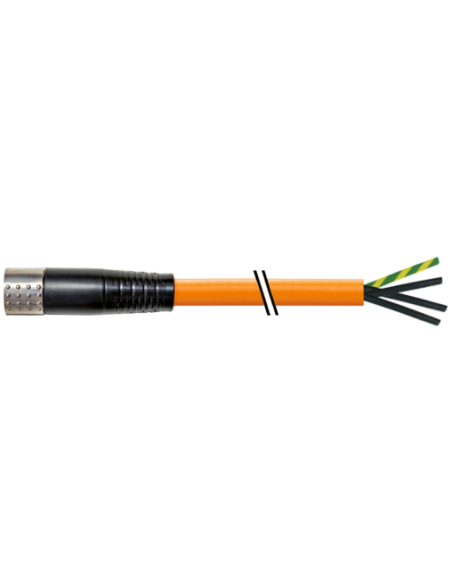

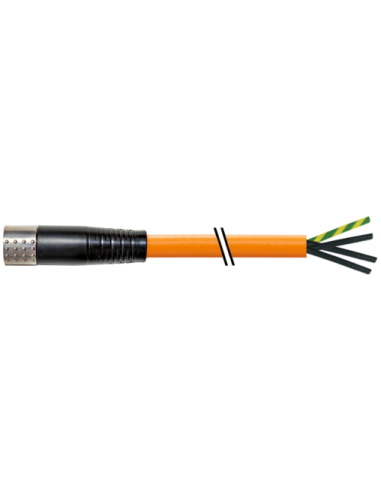

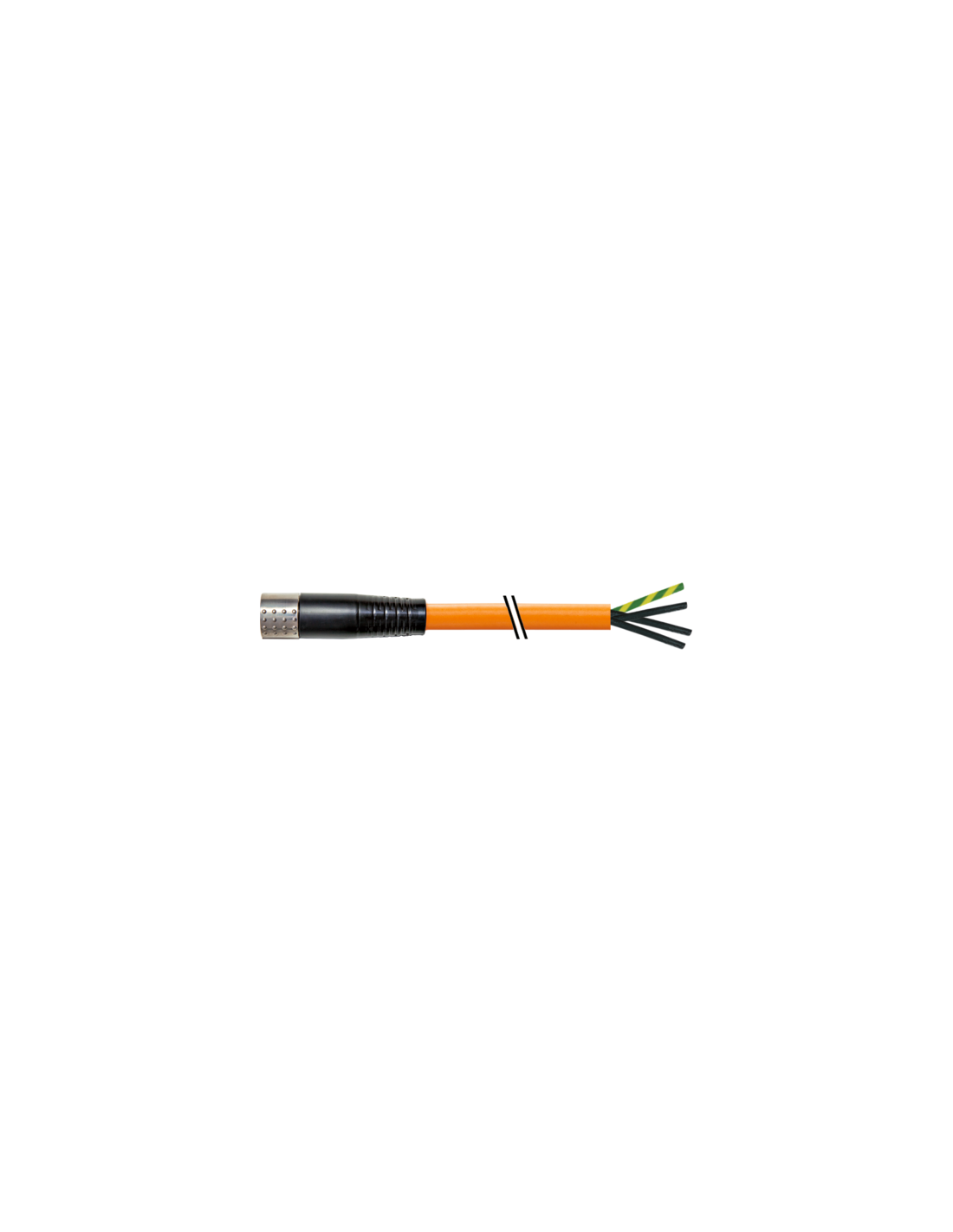

MQ15-X-Power 0° żeński ekranowany z kablem – profesjonalne rozwiązanie do zastosowań przemysłowych
MQ15-X-Power 0° żeński ekranowany z kablem o długości 10 m to wysokiej jakości złącze przeznaczone do wymagających aplikacji przemysłowych, gdzie liczy się niezawodność, bezpieczeństwo i odporność na czynniki zewnętrzne.
Złącze MQ15 – charakterystyka i możliwości zastosowania
Prosty, czteropinowy konektor typu MQ15 umożliwia łatwy i bezpieczny montaż typu „plug & play” dzięki zapięciu bagnetowemu, które zapewnia szybkie i pewne połączenie. Produkt wyposażono w ekranowanie, które zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co sprawia, że jest to idealny wybór do środowisk o wysokim poziomie zakłóceń oraz instalacji wymagających stabilnego przesyłu sygnału i zasilania.
Typowe zastosowania:
- Automatyka przemysłowa – szybkie i niezawodne podłączanie czujników, siłowników oraz rozdzielnic mocy.
- Przemysł maszynowy – zasilanie i sterowanie urządzeń, silników oraz komponentów systemów produkcyjnych.
- Systemy transportowe i linie produkcyjne – zapewnienie ciągłości pracy urządzeń nawet w trudnych warunkach środowiskowych.
- Energetyka i branża HVAC – pewne połączenia w układach wymagających stabilnej transmisji mocy i sygnału.
Wytrzymała konstrukcja odporna na warunki środowiskowe
Korpus złącza wykonano z chemicznie odpornego tworzywa sztucznego, które zapewnia trwałość i długą żywotność nawet w kontakcie z olejami i środkami chemicznymi. Klasa szczelności IP67 gwarantuje ochronę przed wilgocią i pyłem, dzięki czemu złącze sprawdzi się zarówno w warunkach wewnętrznych, jak i zewnętrznych.
Zakres temperatury pracy wynosi od -25°C do +80°C (dla złącza) oraz od -50°C do +80°C (dla kabla), co umożliwia jego wykorzystanie w szerokim zakresie aplikacji, w tym tam, gdzie występują ekstremalne temperatury.
Specjalistyczny kabel – zwiększona odporność i bezpieczeństwo
Kabel o przekroju 2,5 mm² i długości 10 m wykonany jest z wysokowytrzymałego PUR z oplotem miedzianym, co zapewnia zarówno doskonałą odporność na uszkodzenia mechaniczne, jak i ochronę przed zakłóceniami EMC. Kabel cechuje się wysoką odpornością na płomień, oleje, benzynę oraz czynniki chemiczne, dzięki czemu znajduje zastosowanie w wymagających środowiskach.
- Elastyczność – dopuszczalne promienie gięcia oraz duża liczba cykli zgięcia (5 milionów cykli w C-track) umożliwiają zastosowanie w dynamicznych aplikacjach ruchomych.
- Wysoka obciążalność – maksymalne napięcie robocze wynosi 600 V (złącze) / 1000 V (kabel) oraz prąd do 16 A.
- Kompletne ekranowanie kabla – ochrona do 85% dzięki zastosowaniu miedzianego oplotu.
Uniwersalne i bezpieczne połączenia w przemyśle
MQ15-X-Power żeński 0° ekranowany z kablem to doskonały wybór do systemów automatyki, sterowania maszynami oraz urządzeń wymagających niezawodności. Wysoka odporność na warunki środowiskowe oraz prosta instalacja sprawiają, że produkt znajduje szerokie zastosowanie zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
Korzyści z zastosowania MQ15-X-Power w środowisku przemysłowym
- Minimalizacja przestojów – trwałe i pewne połączenia znacząco redukują ryzyko awarii.
- Bezpieczna praca w trudnych warunkach – wysoka szczelność i odporność materiałów.
- Ochrona przed zakłóceniami elektromagnetycznymi – stabilna praca systemów automatyki i zasilania.
- Elastyczność w projektowaniu instalacji – różne długości kabli dostępne na zamówienie, możliwość adaptacji do indywidualnych potrzeb.
