Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

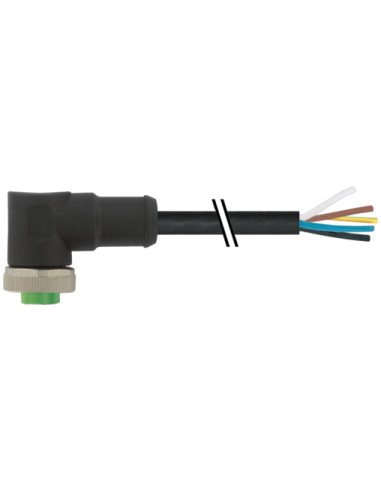

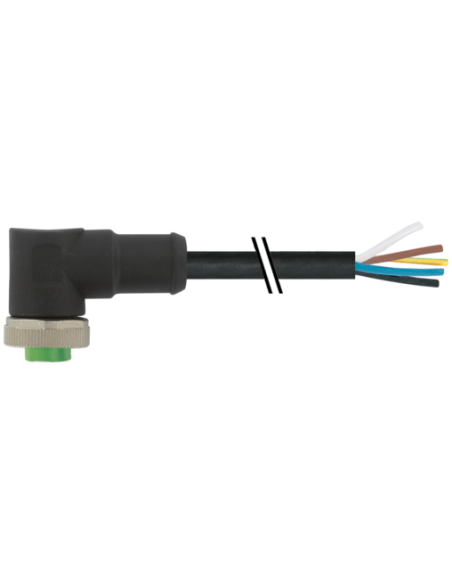

Złącze kątowe 7/8" 5-pinowe żeńskie z kablem – kod 7700-A5031-UMD3000
Kątowe złącze 7/8" z przewodem 5-żyłowym to wydajne i wytrzymałe rozwiązanie do zastosowań przemysłowych, dedykowane instalacjom zasilania, automatyki i sterowania maszynami. Złącze żeńskie 90° umożliwia ergonomiczne prowadzenie przewodów, zwłaszcza w warunkach ograniczonej przestrzeni montażowej lub w aplikacjach wymagających zabezpieczenia przed przypadkowym rozłączaniem.
Najważniejsze cechy i zalety złącza 7/8" 5-pinowego
- Wytrzymałość mechaniczna dzięki obudowie z odpornego na uderzenia i chemikalia tworzywa PUR
- Odpowiednie zabezpieczenie: metalowy pierścień mocujący oraz odlew z cynku gwarantują szczelność i trwałość połączenia
- Klasa ochrony IP68 przy prawidłowej instalacji (włożone i przykręcone), umożliwiająca pracę w środowiskach z dużą ilością pyłu i wilgoci
- Uniwersalne zastosowanie – przewód o długości 30 m pozwala na szeroki zakres montażu, nawet w dużych instalacjach przemysłowych
- Duża odporność na oleje, chemikalia i płomień, minimalizująca ryzyko uszkodzeń przewodów
- Spełnienie międzynarodowych norm bezpieczeństwa oraz odporności mechanicznej
Budowa i możliwości podłączenia
Złącze kątowe wyposażone jest w pięć przewodów (czarny, niebieski, brązowy, zielono-żółty, biały), zgodnie z typową klasyfikacją kolorystyczną.

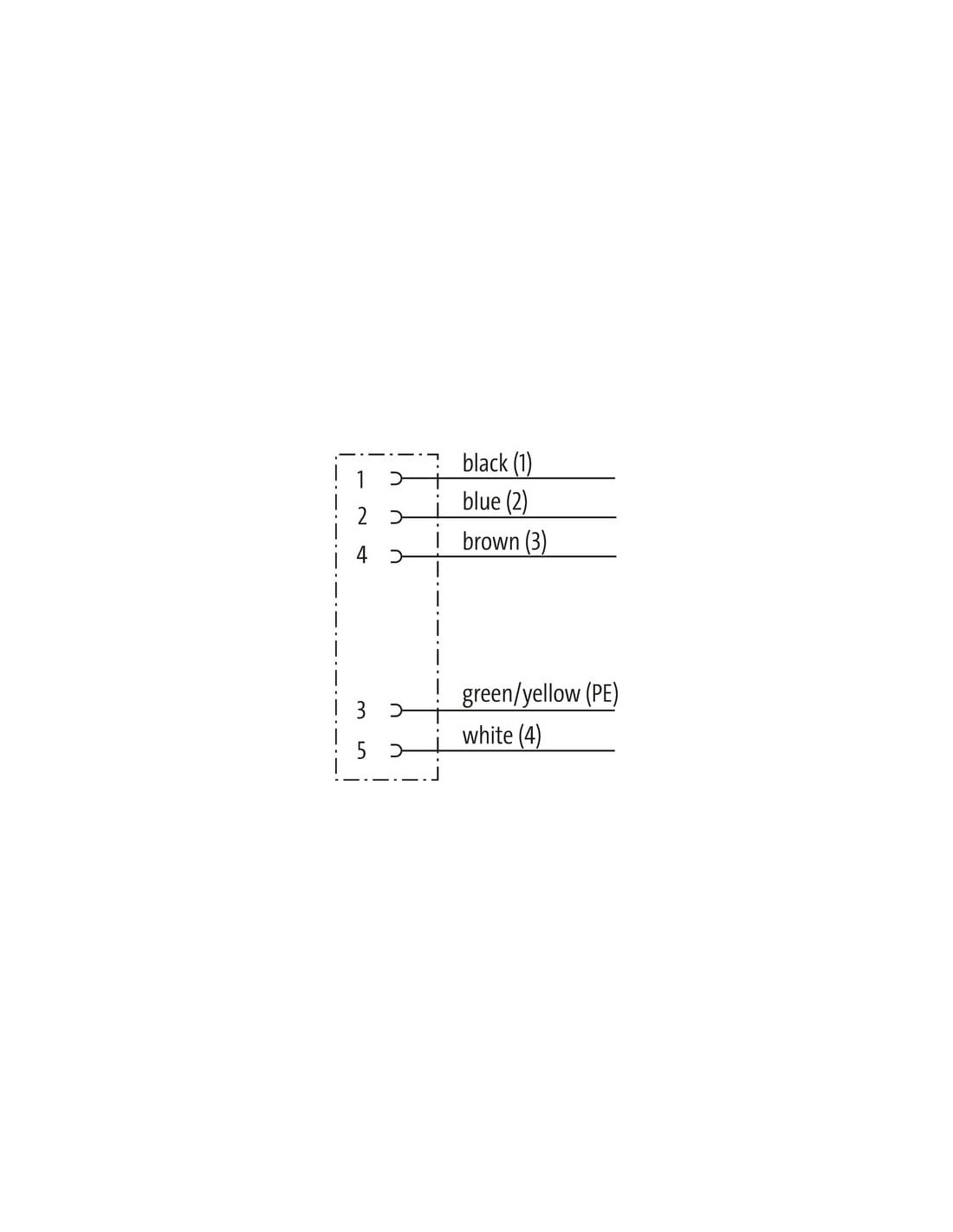

Schemat połączeń wyraźnie ułatwia prawidłowe zintegrowanie przewodu z różnymi urządzeniami elektrycznymi i komponentami automatyki. Dzięki odpowiednio opisanym wyprowadzeniom oraz pełnej dokumentacji instalacja jest szybka i bezpieczna.
Typowe zastosowania przewodu z konektorem 7/8" 5-pinowym
- Zasilanie silników i napędów elektrycznych
- Połączenia w szafach sterowniczych oraz maszainach przemysłowych
- Instalacje automatyki – rozproszone systemy wejść/wyjść, czujniki, moduły wyjściowe
- Poboczne układy zasilające w liniach produkcyjnych i systemach transportu
- Systemy wymagające odporności na wibracje oraz szczelności przed wodą i pyłem
Parametry użytkowe i montażowe złącza

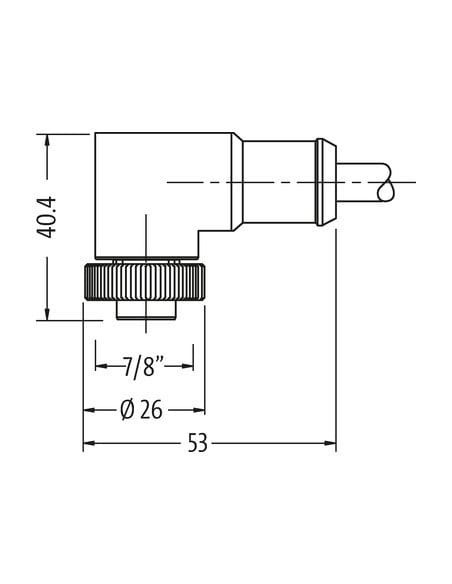

Złącze zapewnia pewność połączenia dzięki wyraźnie zaznaczonej blokadzie mechanicznej oraz możliwości wielokrotnego montażu i demontażu. Oznaczenia przewodów oraz precyzyjne rysunki techniczne gwarantują bezproblemową identyfikację i podłączenie.
Kabel o powłoce PUR cechuje się wysoką elastycznością, odpornością na załamania i małym promieniem gięcia, dzięki czemu może być układany w trudnych warunkach przemysłowych bez obaw o utratę parametrów szczelności.
Bezpieczeństwo i długowieczność
Spełnia wymagania norm IEC 60332-2-2 oraz UL 1581 w zakresie ognioodporności. Dodatkowo, przewód jest przystosowany do intensywnej pracy w ruchu (do 5 milionów cykli gięcia), co sprawia, że znajduje zastosowanie zarówno w aplikacjach stacjonarnych, jak i mobilnych.
Zaleca się zastosowanie dodatkowych mechanicznych zabezpieczeń, takich jak opaski kablowe, oraz przestrzeganie wskazanych promieni gięcia dla utrzymania klasy szczelności.
Podsumowanie – złącze 7/8" 5-biegunowe z kablem 30 m
Prezentowany przewód kątowy 7/8" 5-pinowy żeński o długości 30 metrów to solidny wybór do instalacji wymagających niezawodności, szczelności i odporności na warunki przemysłowe. Doskonale sprawdzi się jako kabel zasilający, połączeniowy w aplikacjach automatyki przemysłowej, maszyn, transportu oraz systemów zasilania rozproszonego.
