Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

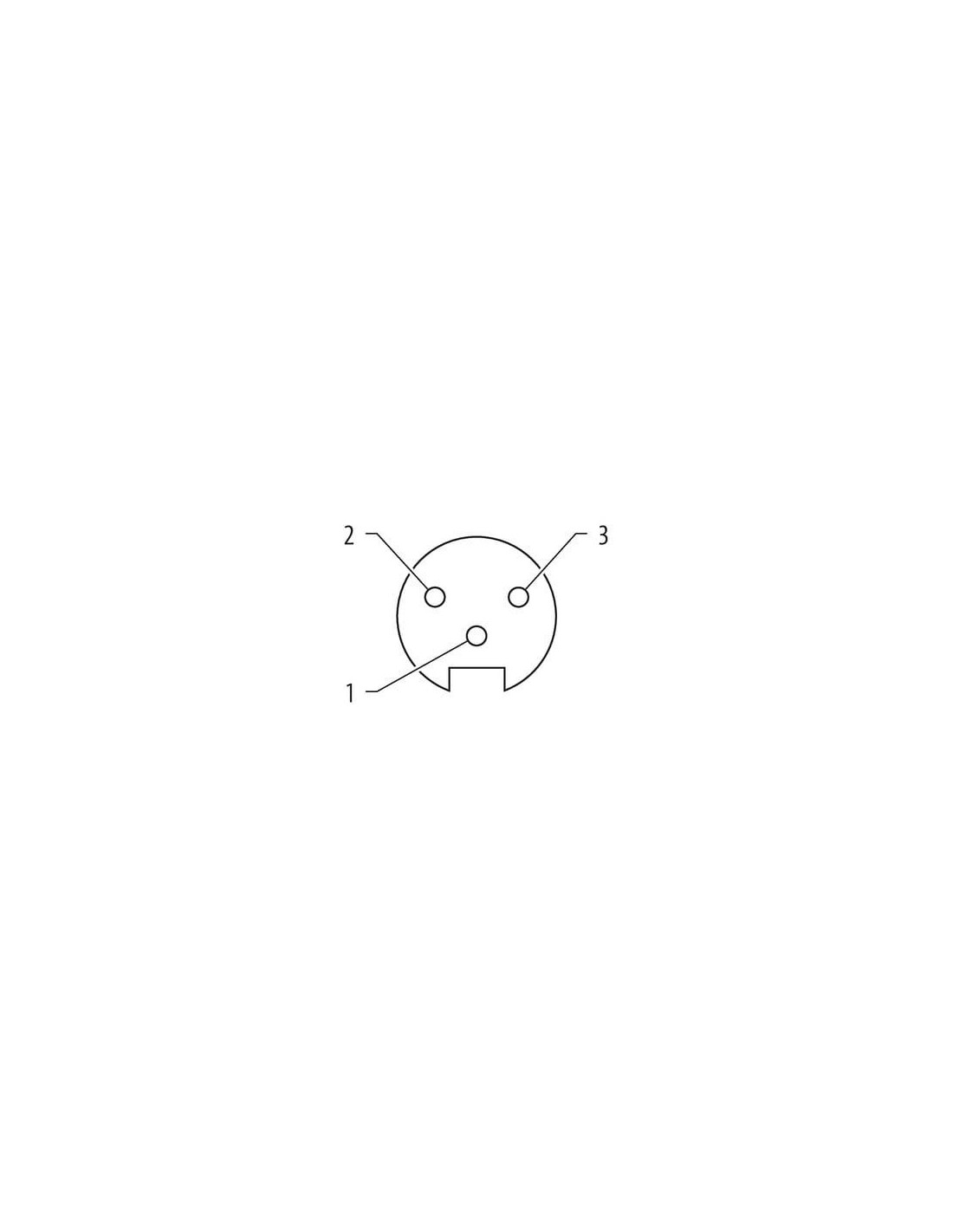

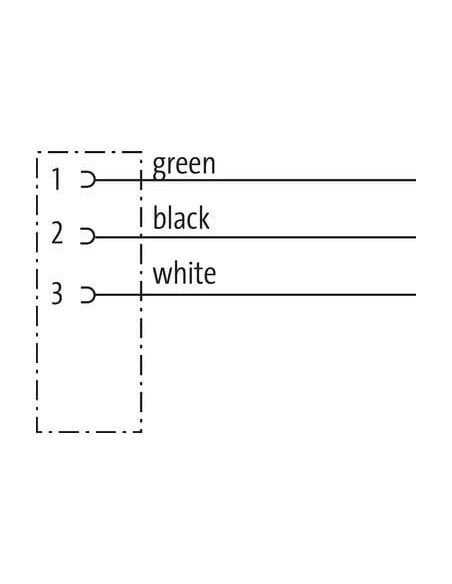

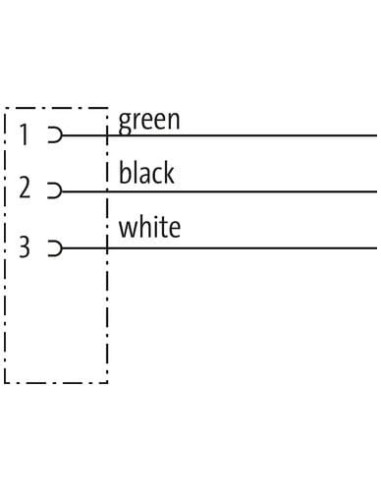

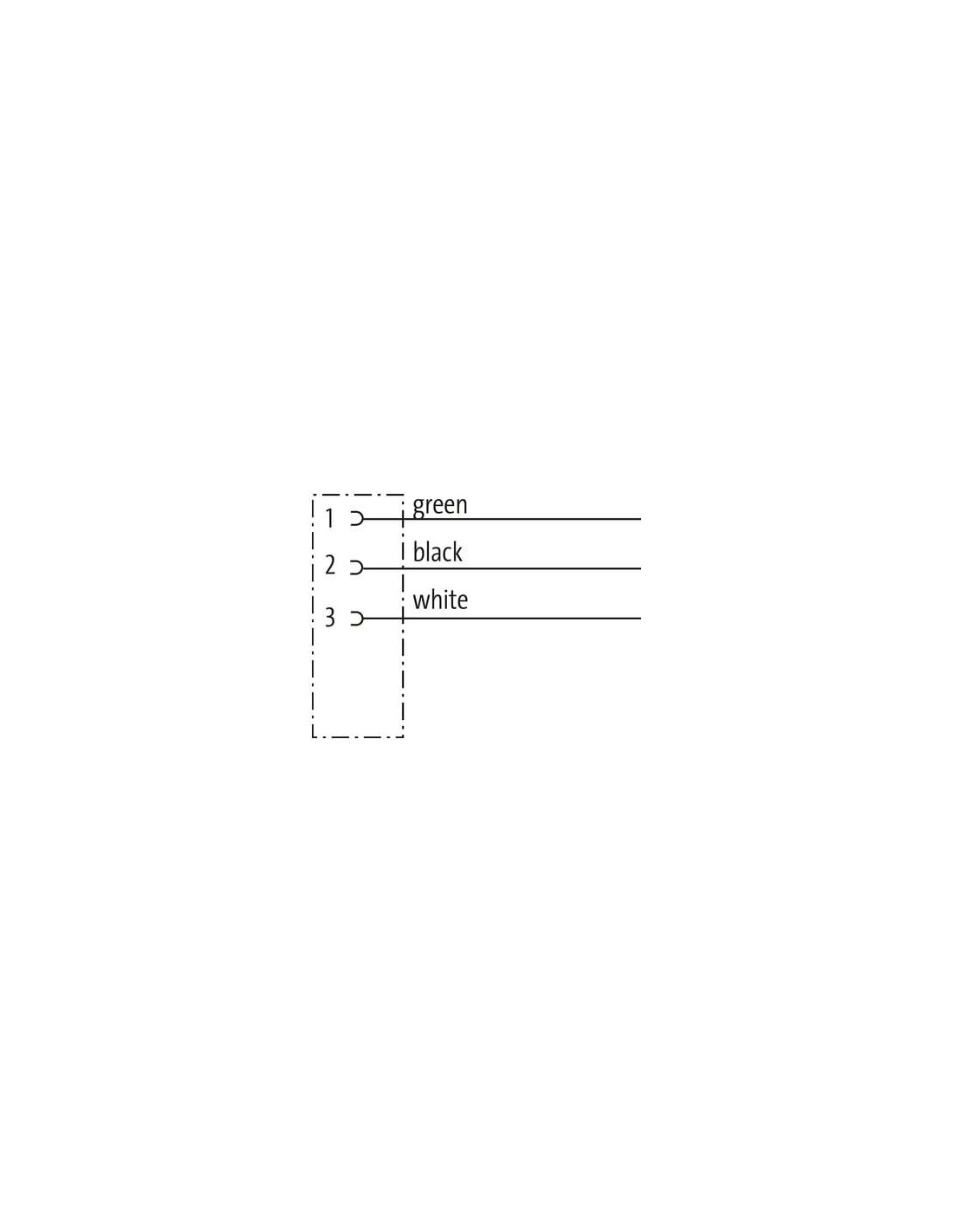

| wire arrangement | czarny, zielony, biały |
General data | Cable
| Identyfikacja przewodu | U1B |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires z 3 Filler twisted |
| Bandowanie | Nylon film 25% overlap 100% coverage |
| Filler | tak |
| wire arrangement | czarny, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 8,38 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 10 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

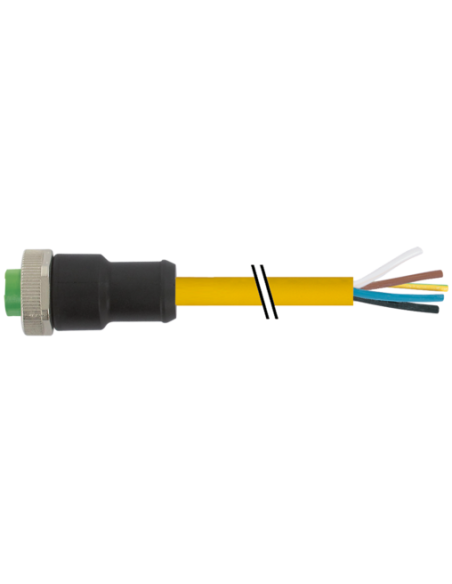

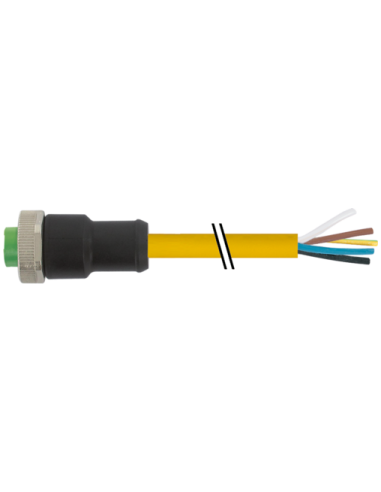

Złącze Mini 7/8" 3-biegunowe z kablem – 7700-A3021-U1B0200
Złącze prostokątne 7/8", 3-biegunowe z kablem o długości 2 m to uniwersalne rozwiązanie dla przemysłowej automatyki i zasilania. Produkt o kodzie 7700-A3021-U1B0200 znajduje szerokie zastosowanie w instalacjach, w których wymagane jest solidne, trwałe i szczelne połączenie elektryczne.
Budowa i materiały – wytrzymałość mechaniczna i odporność na warunki środowiskowe
Złącze wyposażone jest w korpus z tworzywa sztucznego PUR, charakteryzującego się dobrą odpornością chemiczną oraz na oleje, a jego system blokady wykonany jest z niklowanego, cynkowego odlewu ciśnieniowego. Klasa szczelności IP68 zapewnia niezawodność nawet w trudnych warunkach pracy, szczególnie przy montażu poprzez włożenie i dokręcenie.
Zastosowanie złącza 7/8" 3-pinowego – automatyka przemysłowa i zasilanie
Produkt znajduje typowe zastosowanie w:
- systemach zasilania maszyn, linii produkcyjnych i robotów,
- instalacjach automatyki przemysłowej,
- panelach sterowniczych oraz rozdzielnicach,
- aplikacjach zewnętrznych wymagających wysokiej szczelności i odporności na czynniki środowiskowe,
- szybkim i bezpiecznym łączeniu przewodów zasilających w obiektach produkcyjnych i magazynowych.
Zalety i cechy wyróżniające – trwałość i bezpieczeństwo pracy
Złącze Mini 7/8" 3-biegunowe umożliwia bezpieczną eksploatację przy napięciu do 600 V AC/DC i prądzie do 12 A na styk. Wszystkie materiały są wolne od ołowiu, FCKW i halogenów. Trójżyłowy przewód z izolacją PVC i płaszczem TPE w kolorze żółtym zapewnia wysoką odporność na płomień, benzynę oraz wiele środków chemicznych.
Budowa przewodu i montaż – bezpieczeństwo instalacji
- Kolory żył: czarny, zielony, biały – łatwa identyfikacja podczas montażu,
- Montaż: rozwiązanie dedykowane do montażu przewlekanego oraz z wykorzystaniem wkrętów i zabezpieczeń przeciwwstrząsowych,
- Promień gięcia: wysoka odporność mechaniczna – do 2 milionów cykli gięcia,
- Wysoka odporność na płomień i ścieranie – zgodność z normami UL 1581, IEC 60332-2-2 oraz wysokie standardy bezpieczeństwa pożarowego.
Przykładowe zastosowania przewodu 7/8" 3-pinowego
- Podłączanie silników, zaworów, czujników oraz systemów bezpieczeństwa,
- Tworzenie rozgałęzień i przedłużeń w sieciach zasilających,
- Integracja z urządzeniami sterującymi na liniach technologicznych,
- Montaż w warunkach o podwyższonej wilgotności i zapyleniu dzięki klasie szczelności IP68.
Złącze Mini 7/8" 3-biegunowe z przewodem to sprawdzony komponent do skomplikowanych, wymagających instalacji przemysłowych, zapewniający niezawodne zasilanie oraz ochronę przed czynnikami zewnętrznymi i uszkodzeniami mechanicznymi.
