Dostępny
Zasilanie
M12, 4-piny
Żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

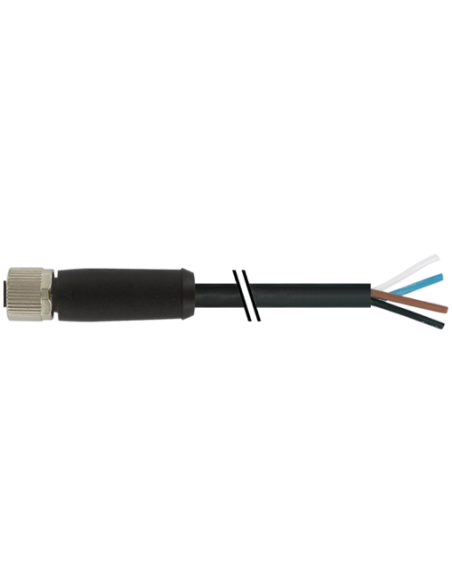

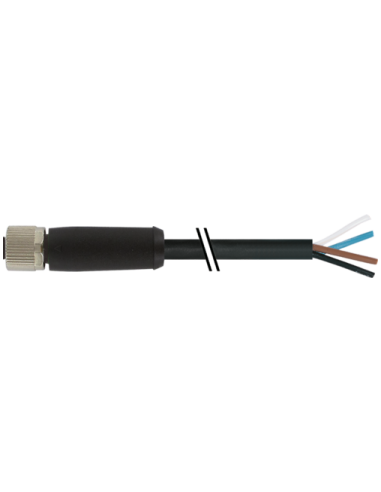

Złącze zasilające M12 Power L-kodowane 4-polowe żeńskie 0° do kabla – 7000-P4121-P370500
M12 Power kod L 4-polowy żeński 0° to wysokiej jakości złącze stosowane w aplikacjach wymagających niezawodnego i wydajnego przesyłu mocy. Oferowane złącze zapewnia solidność połączenia oraz odporność na warunki środowiskowe, co czyni je doskonałym wyborem do zastosowań przemysłowych.
Główne cechy i zalety złącza M12 Power kod L
- Standard M12 z 4 pozłacanymi stykami, zgodny z normą IEC 61076-2-111
- Kodowanie L – dedykowane do rozwiązań zasilających o dużej wydajności prądowej (do 16 A na styk)
- Odporność na trudne warunki – wysoka odporność na działanie olejów, chemikaliów oraz promieniowanie UV
- Stopień ochrony IP65/IP67 – pełna ochrona przed pyłem oraz silnymi strumieniami wody (połączenie szczelne)
- Stabilna praca w szerokim zakresie temperatur roboczych od -25°C do +85°C (kabel: nawet od -50°C do +90°C)
- Kabel PUR – elastyczny, wytrzymały mechanicznie, wolny od halogenów, kadmu, FCKW, bezołowiowy
- Zabezpieczenie przeciwwstrząsowe oraz możliwość stabilnego montażu przez dokręcenie
- Przewód 4 x 2,5 mm² typu skrętka, który zapewnia wysoką wydajność przesyłu prądu i dobrą wytrzymałość na zginanie oraz skręcanie
Zastosowanie złącza M12 Power kod L do kabla
Złącze M12 L-kodowane przeznaczone jest do aplikacji zasilających w środowiskach przemysłowych, logistycznych oraz automatyki budynkowej. Jego konstrukcja umożliwia niezawodne połączenie w rozdzielnicach napięcia, zasilaniu silników, urządzeń napędowych, systemach transportowych czy liniach produkcyjnych, gdzie wymagana jest wysoka wydajność prądowa oraz odporność na warunki środowiskowe.
Typowe zastosowania obejmują:
- Zasilanie silników i maszyn przemysłowych
- Systemy automatyki i robotyki
- Panele rozdzielcze i rozdzielnice energii
- Aplikacje w środowiskach narażonych na oleje, smary, chemikalia
- Instalacje wymagające odporności na zginanie i skręcanie przewodów
Budowa i bezpieczeństwo użytkowania
Złącze wyposażone zostało w trwałą obudowę wykonaną z tworzywa PUR oraz metalową niklowaną nakrętkę, która zapewnia szczelność połączenia. Dla dodatkowego bezpieczeństwa w konstrukcji przewidziano opaskę kodującą oraz uszczelkę z materiału FKM, co pozwala na użytkowanie produktu także w środowiskach narażonych na działanie agresywnych mediów.
Bezpieczeństwo pracy gwarantowane jest przez wysoką klasę izolacji oraz odporność na przepięcia do 1,5 kV. Złącze nie posiada diod LED sygnalizacyjnych, co zwiększa jego niezawodność w trudnych warunkach pracy.
Możliwości konfiguracji i montażu
Dzięki elastycznej budowie możliwe jest dostosowanie długości kabla według indywidualnych potrzeb. Przewód można wygodnie prowadzić zarówno w instalacjach stacjonarnych, jak i ruchomych, gdzie liczy się wytrzymałość na zginanie, skręcanie oraz liczne cykle pracy. Przewidziany system montażu umożliwia szybkie oraz pewne przykręcenie złącza (klucz SW17), minimalizując ryzyko rozłączenia podczas drgań lub wibracji.
Złącze M12 Power – bezpieczeństwo i niezawodność w przemyśle
Złącze M12 Power kod L 4-polowe żeńskie 0° do kabla to sprawdzone rozwiązanie w nowoczesnych systemach automatyki. Umożliwia szybką, solidną i bezpieczną realizację połączeń zasilających w wymagających warunkach przemysłowych, minimalizując czas przestojów oraz zapewniając długotrwałą niezawodność działania.
