Żeński proste
MQ15, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

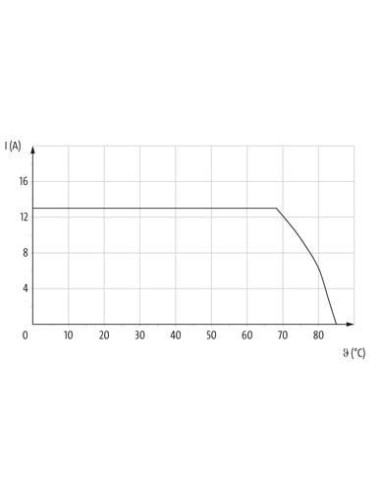

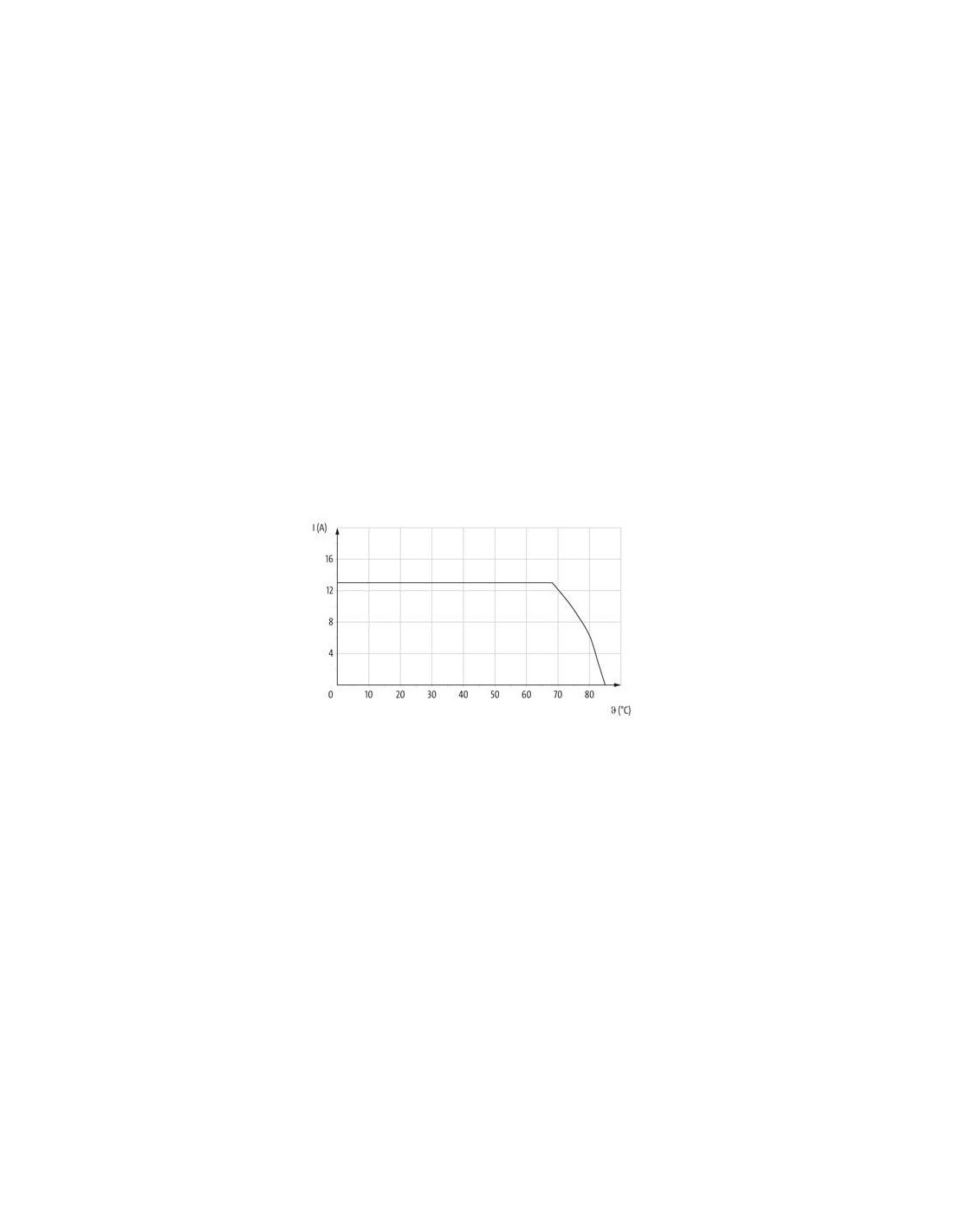

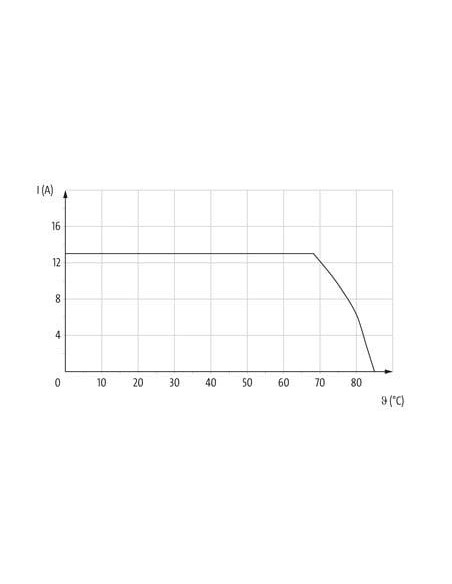

| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

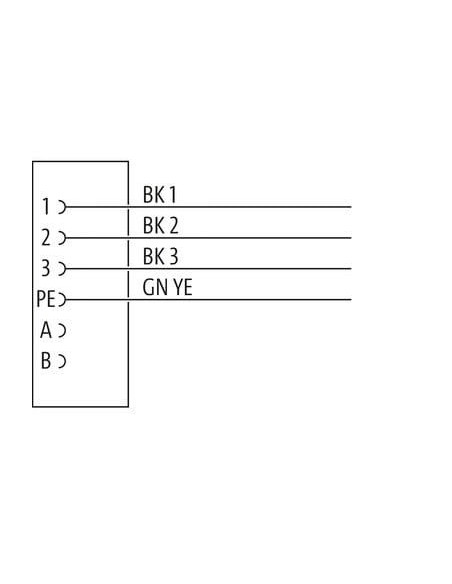

| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | P16 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

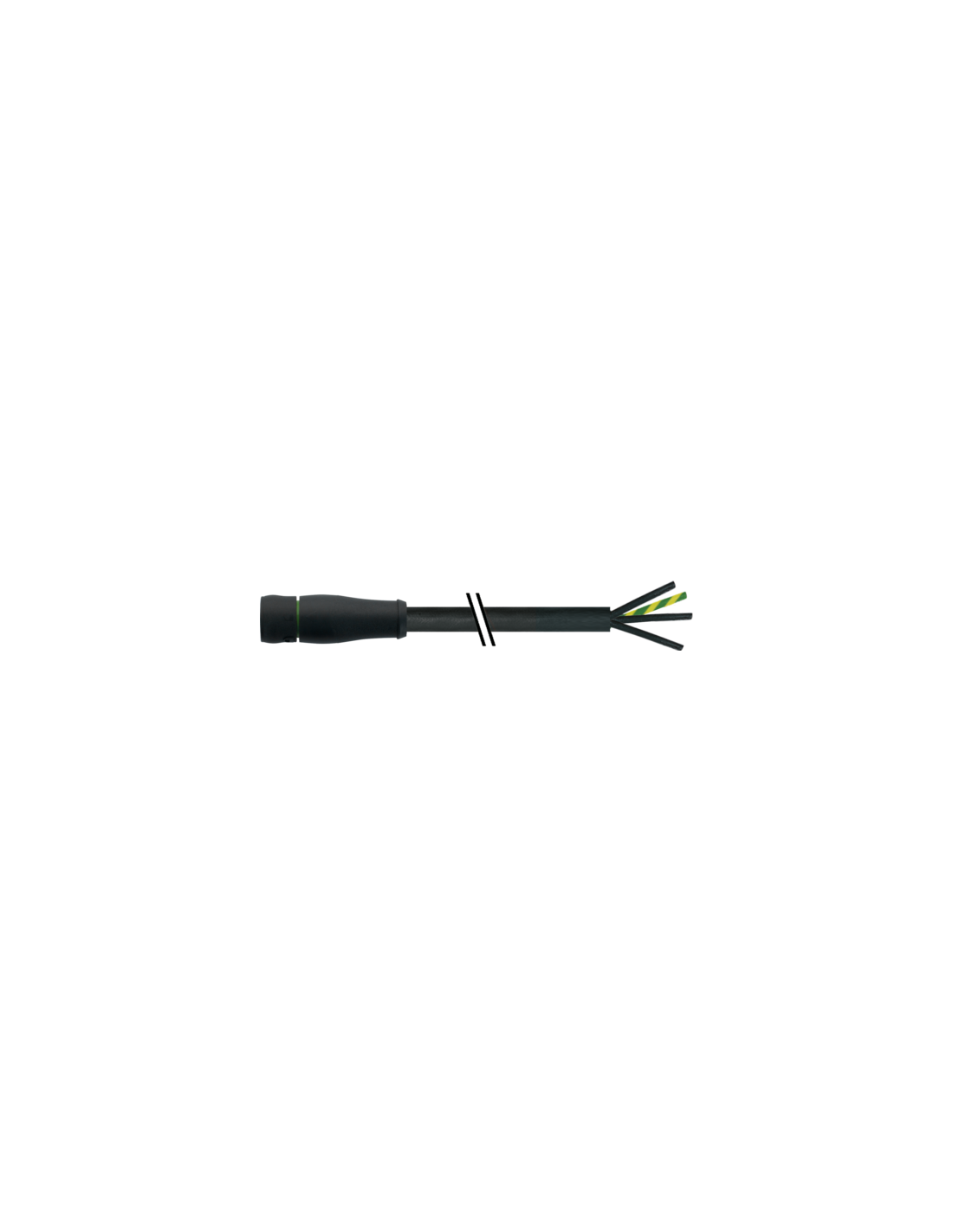

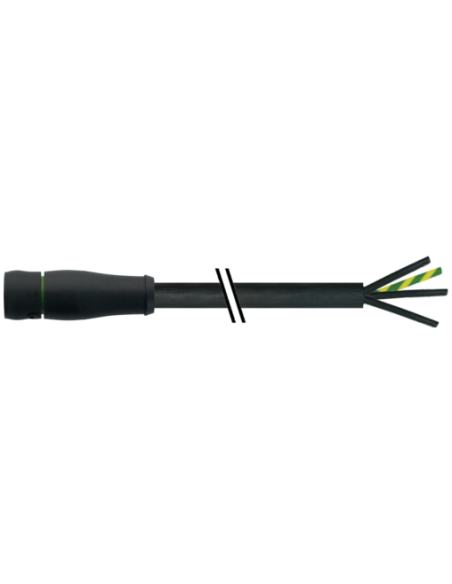

Złącze MQ15 żeńskie proste z kablem 10 m – 7000-P8221-P161000
MQ15 żeński 0° z kablem to wysokiej jakości złącze elektryczne zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Produkt wyróżnia się solidną konstrukcją, niezawodnością oraz odpornością na niekorzystne warunki środowiskowe. Jest idealnym wyborem do zasilania urządzeń i maszyn w środowiskach przemysłowych, automatyce oraz wszędzie tam, gdzie kluczowe znaczenie mają szczelność, trwałość i łatwość montażu.
Zaawansowana ochrona i odporność na czynniki zewnętrzne
Obudowa złącza wykonana jest z tworzywa o wysokiej odporności chemicznej oraz na oleje. Dodatkowo przewód został zabezpieczony płaszczem PUR, który zapewnia wysoką elastyczność i wytrzymałość mechaniczną nawet w trudnych warunkach pracy. Złącze spełnia wymagania stopni ochrony IP65/IP67, co gwarantuje zabezpieczenie przed pyłem i wodą, zapewniając niezawodność pracy w warunkach zewnętrznych oraz zapylonych halach produkcyjnych.
Uniwersalność i prosty montaż złącza MQ15 z kablem
Złącze ma uniwersalną konstrukcję 4-pinową (z przewodem PE) oraz kodowanie Typ 3, co umożliwia szybką i błędoodporną instalację. Konstrukcja pozwala na łatwy montaż poprzez wsunięcie i blokadę w gnieździe, wykorzystując niezawodne zamknięcie bagnetowe. Produkt pasuje do peszli o średnicy wewnętrznej 18 mm, co umożliwia elastyczną organizację okablowania nawet w ograniczonych przestrzeniach.
Typowe zastosowania
- Automatyka przemysłowa – łączenie silników, czujników, napędów oraz siłowników elektrycznych
- Budowa maszyn – zasilanie oraz sygnały sterujące urządzeń produkcyjnych
- Energetyka i aparatura pomiarowa – szybkie połączenia do rozdzielnic, szaf sterowniczych oraz rozgałęzień
- Robotyka – instalacje narażone na ciągłe ruchy, zginanie przewodów oraz wymagające elastyczności
- Aplikacje zewnętrzne – odporność na UV, paliwa, oleje oraz zmienne warunki pogodowe
Główne zalety konstrukcyjne
- Wytrzymały przewód – długość 10 metrów, przekrój 4x1,5 mm², żyły z miedzi o wysokiej przewodności
- Odporność na uszkodzenia mechaniczne – wysoka twardość osłony i izolacji
- Praca w szerokim zakresie temperatur: od -30°C do +85°C oraz od -50°C (przewód w montażu stałym)
- Wysoka obciążalność prądowa: do 13 A na styk, maksymalne napięcie robocze AC do 600 V przy złączu
- Bezpieczeństwo – oznakowanie przewodów (czarne i zielono-żółty PE), zgodność z normą IEC 61076-2-116
- Bezołowiowe, bezhalogenowe, bez kadmu i silikonu – przyjazne dla środowiska materiały
Dlaczego warto wybrać przewód MQ15 z końcówką żeńską?
Konstrukcja pozwala na szybkie i pewne połączenie nawet w przypadku częstego rozłączania. Wytrzymałość na wielokrotne cykle zginania i skręcania oraz odporność chemiczna predysponują ten typ okablowania do pracy w dynamicznych aplikacjach przemysłowych i automatyce. Długość przewodu wynosząca 10 m umożliwia montaż nawet w dużych maszynach i rozproszonych systemach sterowania.
Certyfikaty i zgodność
Produkt spełnia wymagania cURus oraz liczne normy palności, odporności na UV i substancje chemiczne, co zapewnia pełne bezpieczeństwo stosowania zarówno w Unii Europejskiej, jak i w USA oraz Kanadzie.
