Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

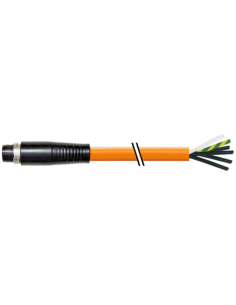

Kabel Konektor Mini 7/8" 5-pinowy do zastosowań przemysłowych – 7700-A5021-UMD1500
Kabel z konektorem Mini 7/8" (5-pin) o długości 15 m stanowi niezawodne rozwiązanie do przesyłu energii i sygnałów w aplikacjach przemysłowych. Kod produktu: 7700-A5021-UMD1500. Komplet ze złączem żeńskim i otwartym końcem kabla idealnie nadaje się do instalacji wymagających wysokiej niezawodności oraz odporności na czynniki zewnętrzne.
Główne cechy wyróżniające kabel z konektorem Mini 7/8" 7700-A5021-UMD1500
- 5-pinowe złącze – kompatybilne z wieloma urządzeniami automatyki przemysłowej.
- Stopień ochrony IP68 – całkowita pyłoszczelność oraz wysoka odporność na zanurzenie w wodzie.
- Wytrzymały płaszcz PUR – wysoka odporność na ścieranie, oleje, chemikalia i benzynę.
- Możliwość pracy w szerokim zakresie temperatur (od -25°C do 80°C dla złącza i do -50°C dla kabla w stanie nieruchomym).
- Uniwersalność montażu – odpowiedni do montażu włożonego, przykręcanego oraz z zabezpieczeniem przeciwwstrząsowym.
- Zoptymalizowany do pracy w trudnych warunkach przemysłowych.
Zastosowanie i możliwości wykorzystania kabla Mini 7/8" 5-pin, 15 m
Kabel z konektorem Mini 7/8" jest często stosowany w instalacjach automatyki przemysłowej, systemach zasilania maszyn i urządzeń, a także w przemyśle logistycznym, spożywczym i motoryzacyjnym. Bardzo dobra odporność na płomień, oleje i chemikalia pozwala na zastosowanie przewodu w środowiskach o podwyższonej agresywności mediów. Solidne wykonanie oraz przemyślana konstrukcja gwarantują bezpieczną i stabilną pracę nawet podczas intensywnej eksploatacji i dużej liczby cykli zgięcia (do 5 mln cykli na C-track).

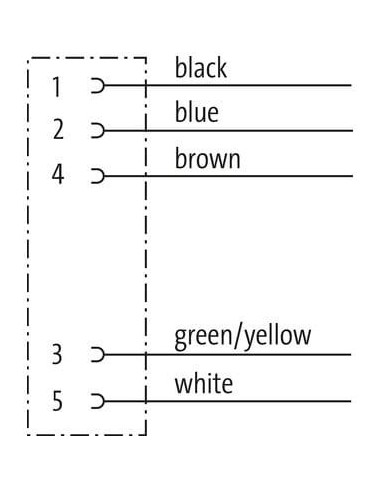

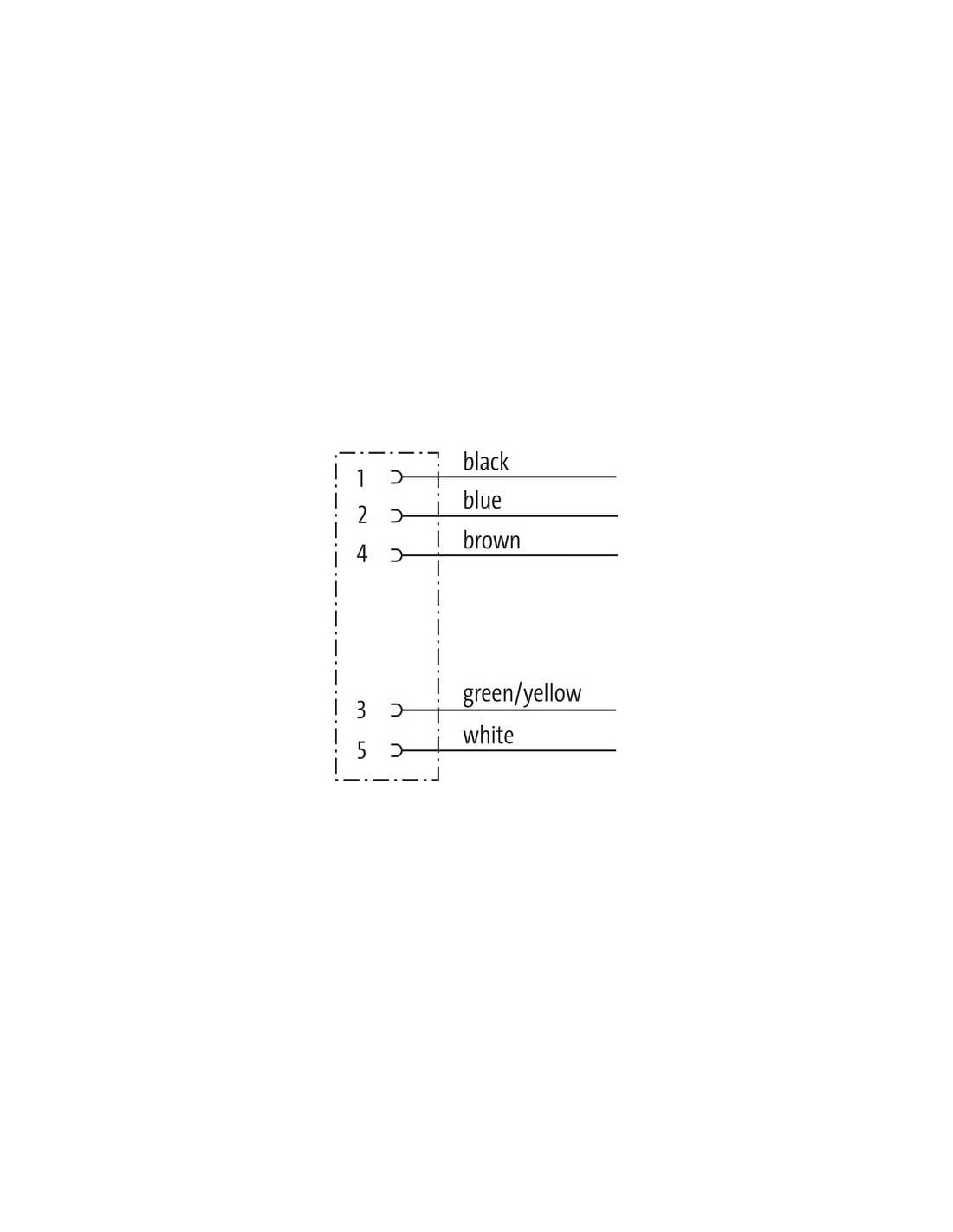

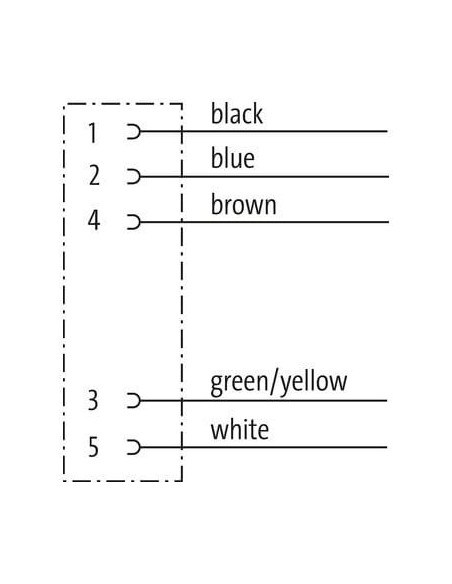

Budowa i schemat połączeń kabla Mini 7/8"
Kabel składa się z 5 żył o przekroju 1,5 mm² każda, w kolorach: biały, niebieski, czarny, zielono-żółty oraz brązowy. Konstrukcja została zaprojektowana w oparciu o popularny standard złącz 7/8", co umożliwia łatwą integrację z istniejącymi systemami.
- Pin 1 – czarny
- Pin 2 – niebieski
- Pin 3 – zielono-żółty
- Pin 4 – brązowy
- Pin 5 – biały
Trwałość, wytrzymałość i bezpieczeństwo użytkowania
Zastosowanie wysokiej jakości materiałów, takich jak PUR oraz cynkowy odlew ciśnieniowy w blokadzie i złączach, zapewnia długoterminową niezawodność. Kabel utrzymuje wysokie parametry elektryczne – do 600 V oraz 9 A maksymalnego prądu na styk – oraz odporność na pik napięciowy do 2,5 kV. Stopień zanieczyszczenia 3 oraz wysoka wytrzymałość mechaniczna pozwalają na eksploatację w wymagających warunkach.
Typowe zastosowania kabla z konektorem Mini 7/8" 7700-A5021-UMD1500
- Połączenia zasilające w szafach sterowniczych
- Automatyka przemysłowa – czujniki, siłowniki, moduły komunikacyjne
- Maszyny i urządzenia w przemyśle spożywczym, chemicznym i logistycznym
- Aplikacje wymagające częstego zginania i przesuwania przewodów
Zachowanie odpowiedniego promienia gięcia oraz stosowanie mechanicznych zabezpieczeń (np. opasek kablowych) przy instalacji znacząco wydłuża żywotność przewodu oraz pozwala utrzymać najwyższy stopień ochrony.
