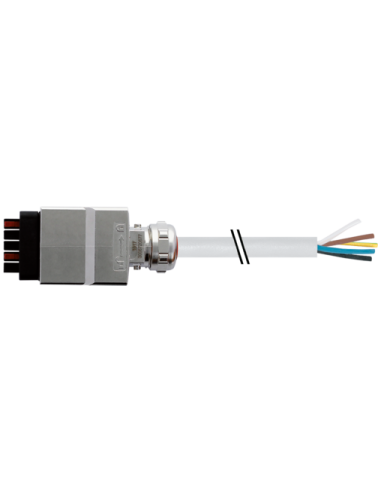

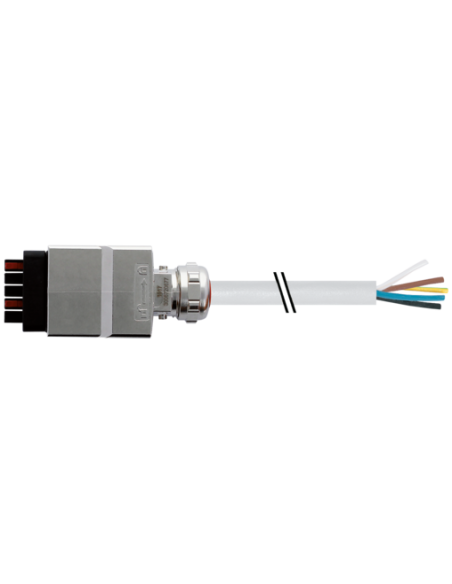

Męski prosty
PPP, 5-piny
Push Pull Power
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Family construction form | Push Pull |
| Odejście kablowe | prosty |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 16 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Push Pull |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

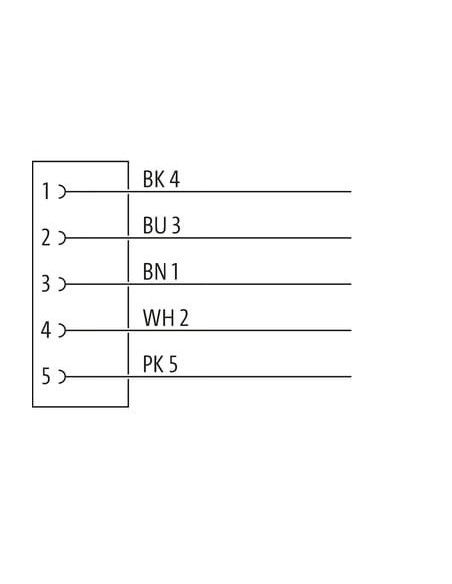

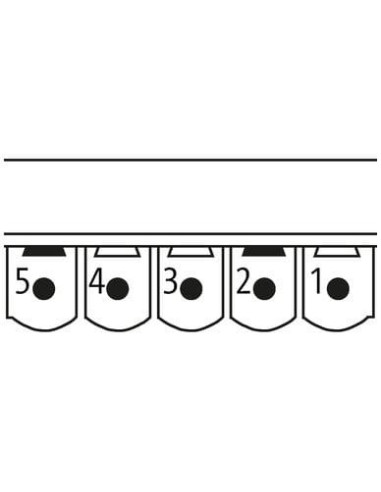

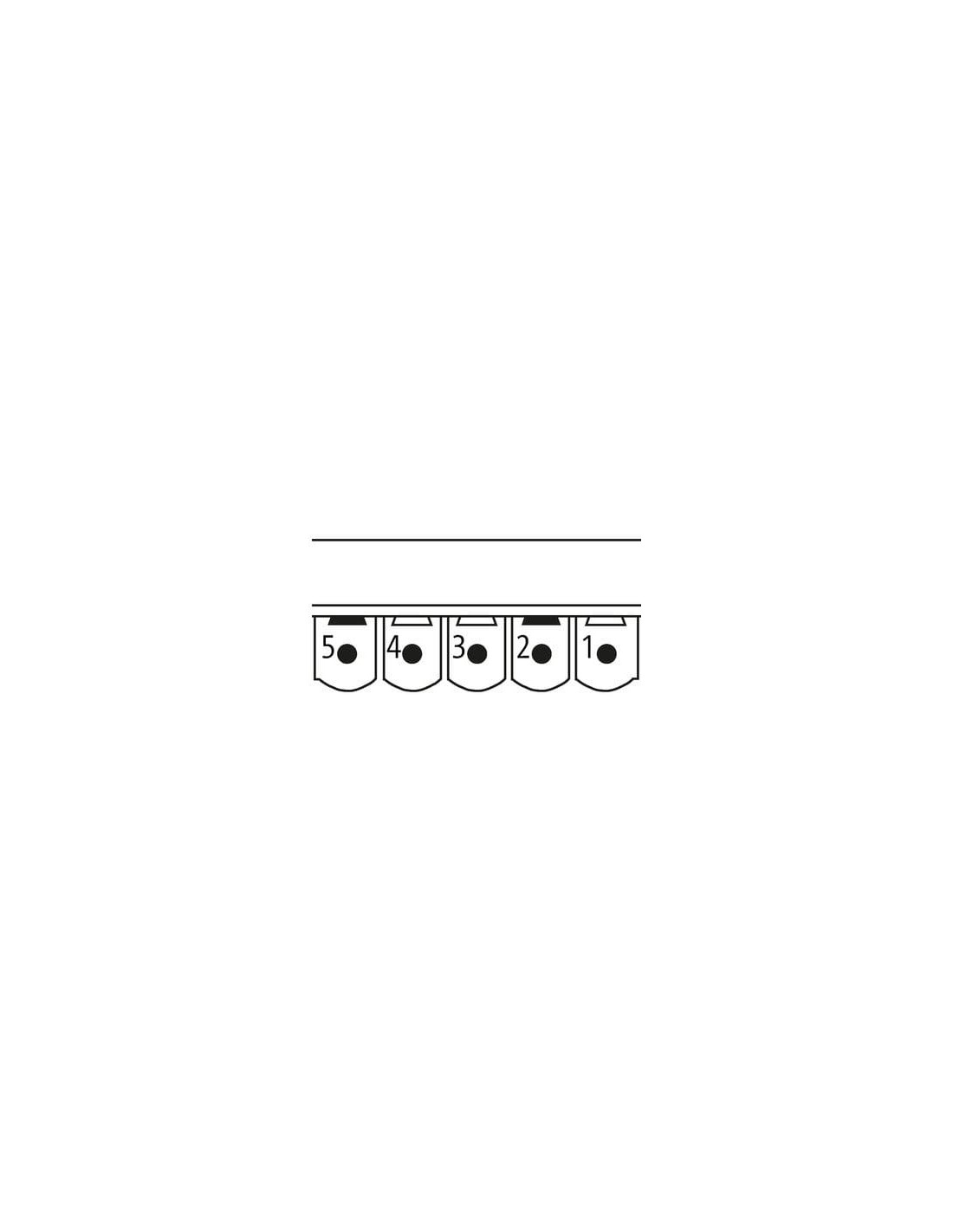

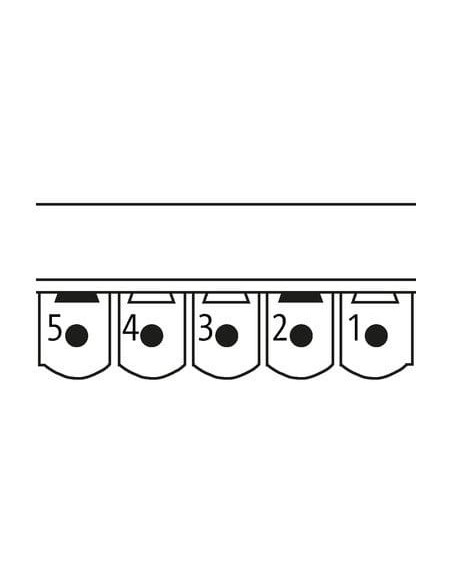

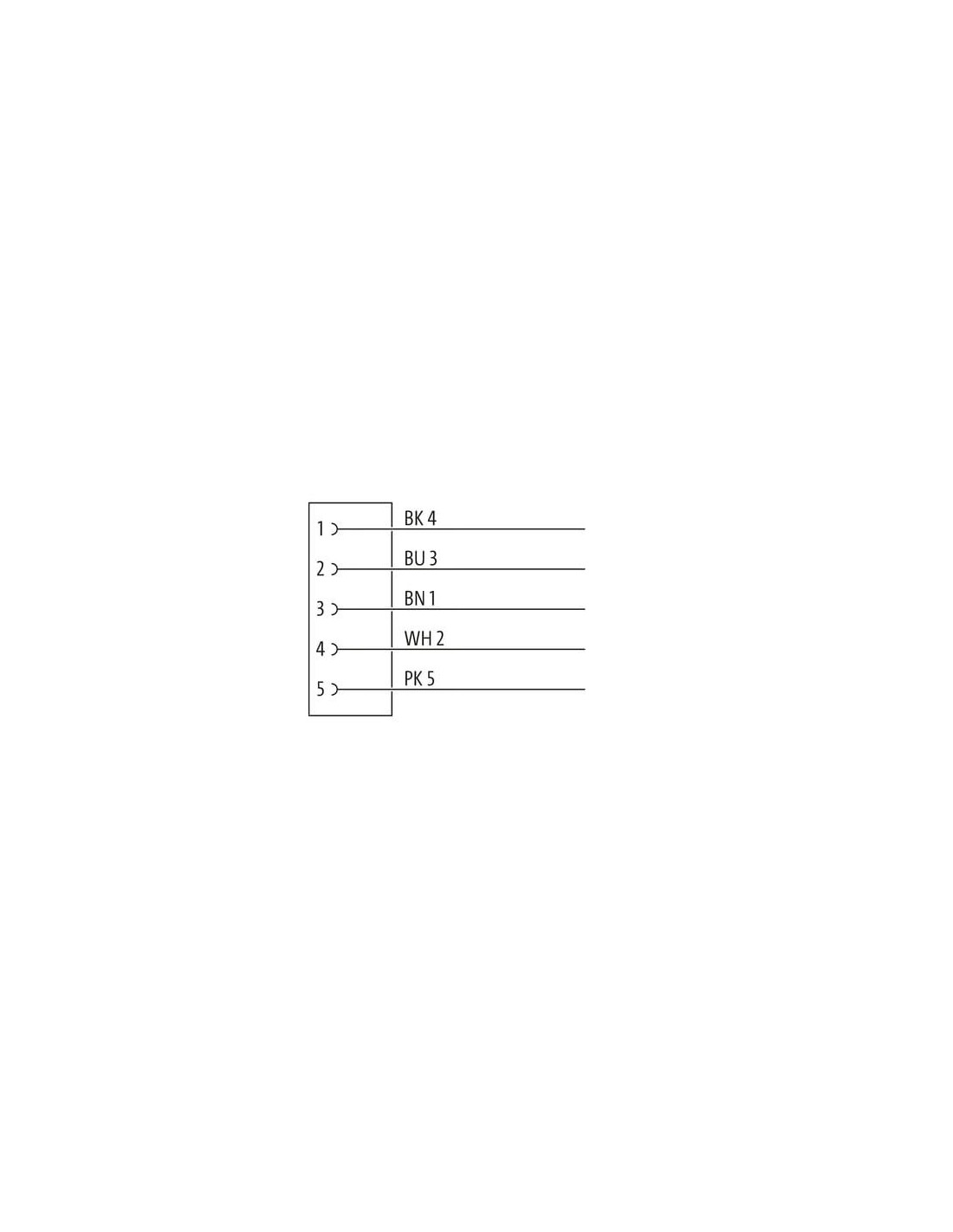

| wire arrangement | 1, rosa 5, czarny 4, niebieski 3, biały 2 |
General data | Cable
| Identyfikacja przewodu | P39 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | 1, rosa 5, czarny 4, niebieski 3, biały 2 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zasilanie Push-Pull z kablem 7356-99621-P392000 – niezawodne połączenie zasilające 5-pinowe
Zasilanie Push-Pull dla kabla 7356-99621-P392000 to profesjonalny przewód zasilający z prostym męskim złączem typu Push-Pull oraz otwartym końcem. Wyposażony w 5 przewodów o precyzyjnym oznaczeniu kolorystycznym i wysokich parametrach elektrycznych, przewód ten jest przeznaczony do zastosowań przemysłowych oraz w automatyce, gdzie niezawodność, bezpieczeństwo oraz odporność na trudne warunki środowiskowe są kluczowe.
Główne zalety i przewagi technologii Push-Pull
Push-Pull to rozwiązanie zapewniające szybkie i stabilne połączenie nawet w wymagających warunkach przemysłowych. Złącze typu Push-Pull umożliwia łatwy montaż i demontaż bez użycia narzędzi, co znacznie usprawnia serwisowanie oraz konserwację systemu zasilania.
- Bardzo wysoki stopień ochrony IP65, IP67 – zabezpieczenie przed pyłem i wilgocią
- Wytrzymałe materiały – korpus z cynkowego odlewu ciśnieniowego oraz solidny płaszcz PUR
- Bezpieczeństwo użytkowania – zabezpieczenie przed nadmiernym wygięciem i obciążeniami mechanicznymi
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +85°C (stała instalacja kabla do -50°C)
- Wysoka obciążalność prądowa oraz napięciowa, co czyni zestaw idealnym do wymagających zastosowań energetycznych
Konstrukcja i materiały kabla Push-Pull 7356-99621-P392000
Oferowany przewód charakteryzuje się solidną pięciożyłową konstrukcją (skrętka miedziana, klasa 6), co zapewnia doskonałe parametry transmisyjne oraz minimalne straty. Izolacja z PP oraz płaszcz PUR gwarantują wysoką odporność na czynniki chemiczne, oleje, promieniowanie UV i płomienie. Kabel jest jednocześnie wolny od ołowiu, kadmu, silikonu i halogenów, co zwiększa jego bezpieczeństwo środowiskowe.
Typowe zastosowania i możliwości wykorzystania przewodu zasilającego Push-Pull
Kabel zasilający Push-Pull 5-pin znajduje szerokie zastosowanie w:
- Systemach zasilania automatyki przemysłowej, robotów, maszyn CNC
- Infrastrukturalnych instalacjach energetycznych i przemysłowych
- Zasilaniu urządzeń pracujących w środowiskach narażonych na wstrząsy, drgania oraz kontakt z chemikaliami i olejami
- Aplikacjach wymagających długich przewodów o stabilnej transmisji energii oraz odporności na liczne cykle zgięć (C-track)
Dzięki wytrzymałej konstrukcji oraz wysokiej jakości materiałom kabel Push-Pull gwarantuje długą żywotność i niezawodne działanie nawet w cyklicznie ruchomych aplikacjach. Odpowiedni dobór oznaczenia kolorystycznego ułatwia integrację z systemami sterowania oraz prawidłowe podłączenie.
Kluczowe korzyści instalacyjne i eksploatacyjne
Produkt został zaprojektowany z myślą o prostocie i bezpieczeństwie montażu. Zastosowanie złącz Push-Pull pozwala uniknąć błędów instalacyjnych, a dodatkowe zalecenia dotyczące łagodzenia naprężeń mechanicznych (np. użycie opasek kablowych) pomagają zachować szczelność w klasie IP oraz stabilność całej instalacji.
- Promień gięcia w ruchu: minimum 10 x średnica zewnętrzna
- Wysoka odporność na płomienie – spełnia najbardziej rygorystyczne normy (UL 1581, IEC 60332-2-2)
- Podwyższona odporność na promieniowanie UV oraz działanie chemikaliów
- Parametry elektryczne zapewniające szerokie zastosowanie i bezpieczeństwo układów

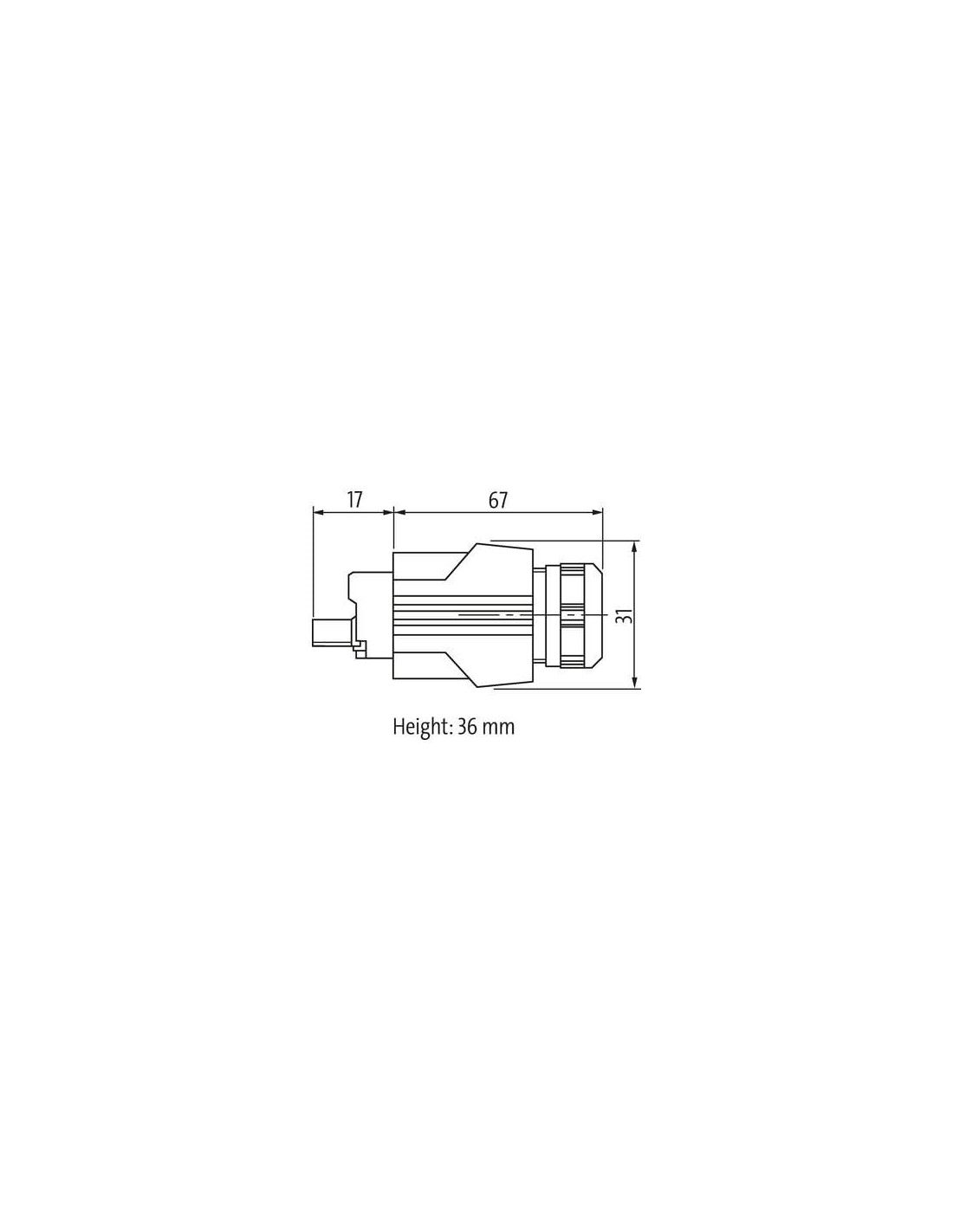

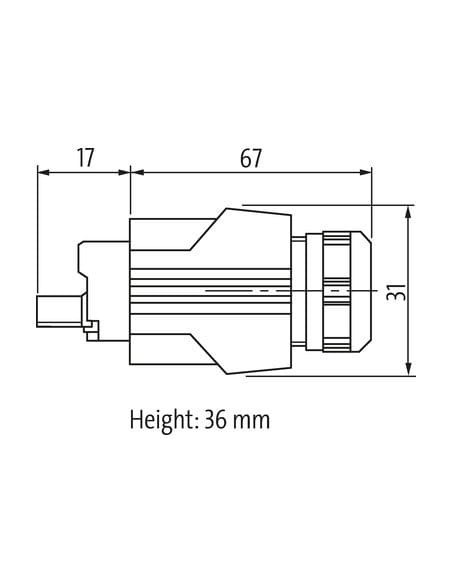

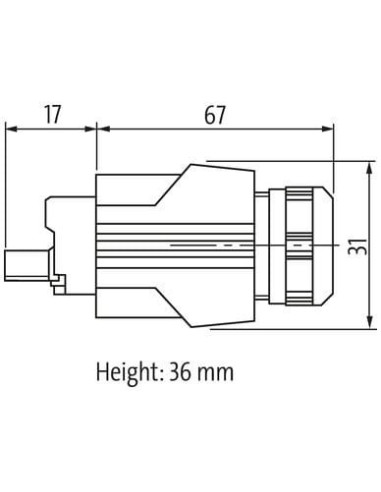

Schematy i rysunki techniczne – wygoda integracji w systemie
Dostępne szczegółowe schematy połączeń, rysunki wymiarowe oraz przyporządkowanie kolorystyczne żył umożliwiają łatwą integrację w rozbudowanych instalacjach oraz minimalizują ryzyko błędów montażowych.
