MQ15, 4-piny
Female angled, contact carrier 270° turned
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | kątowy |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

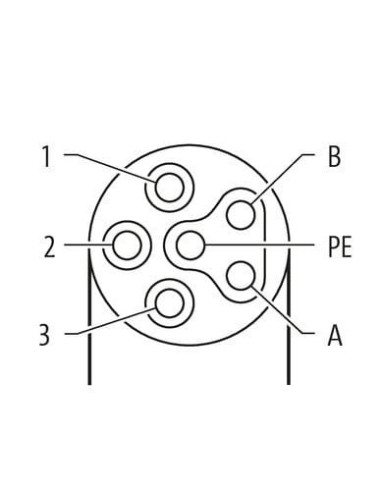

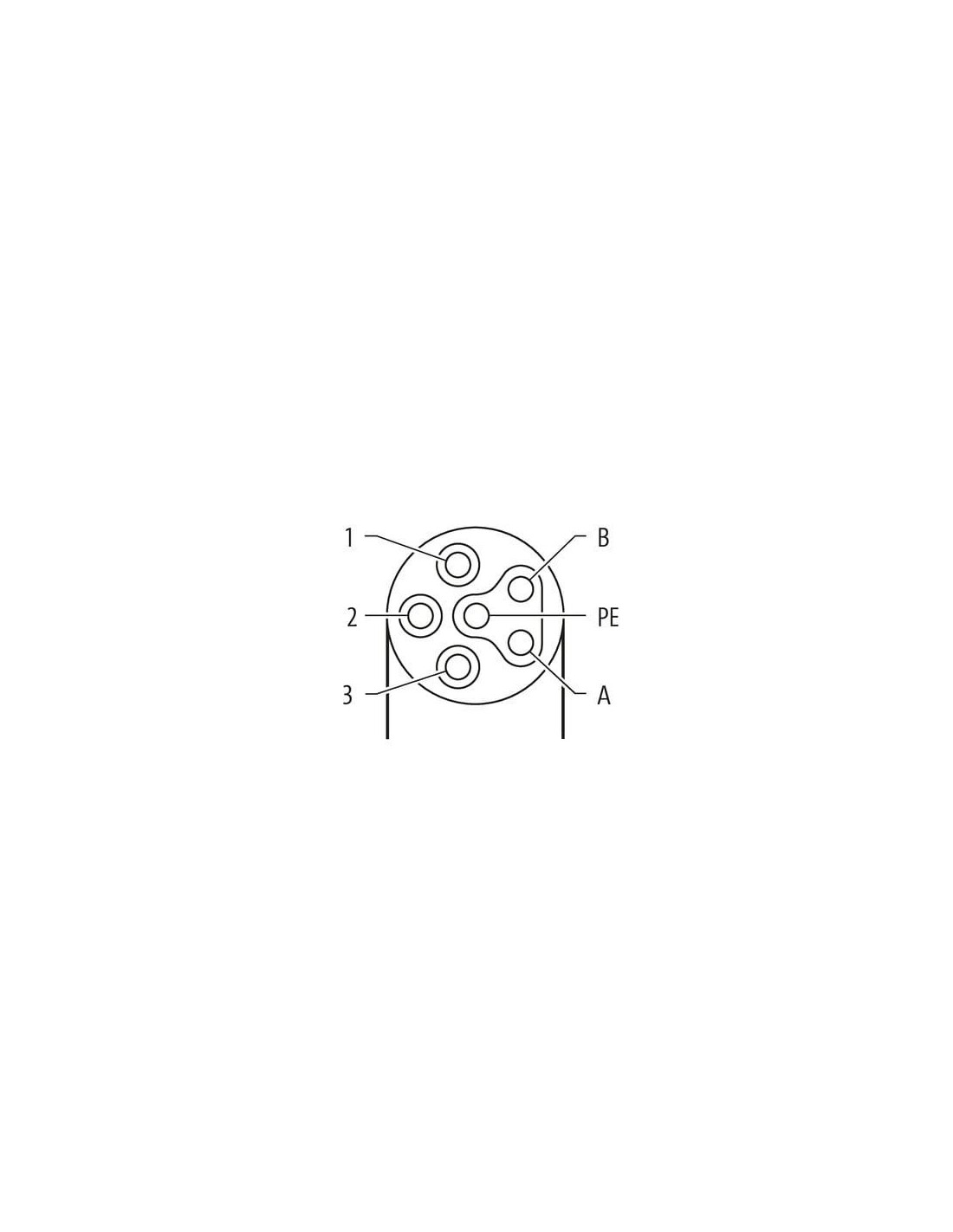

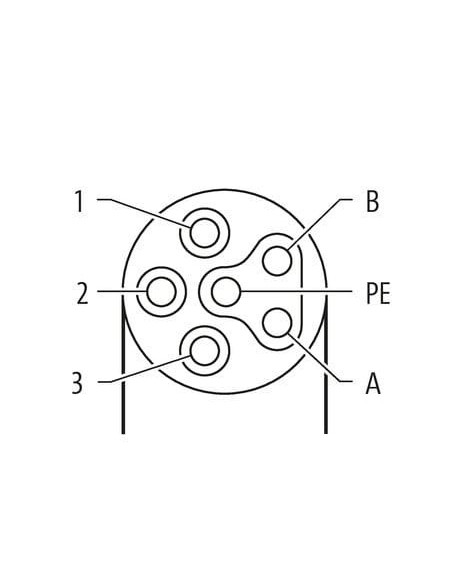

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

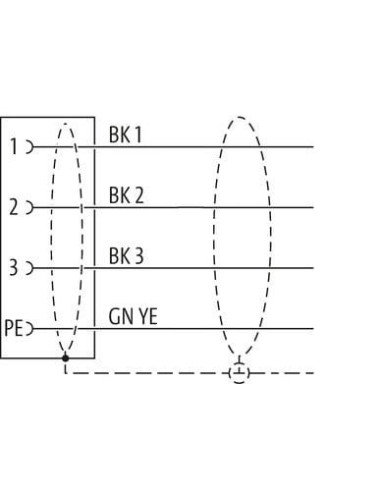

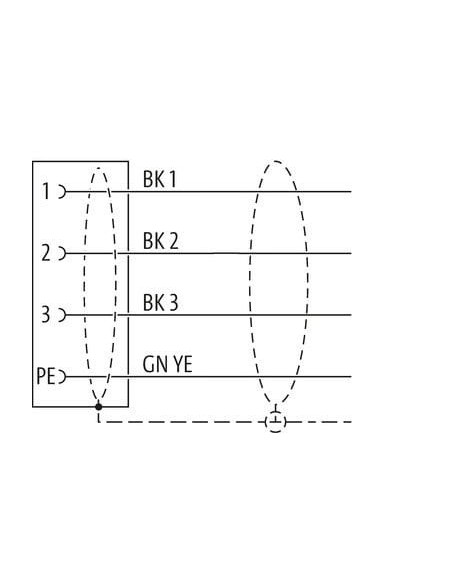

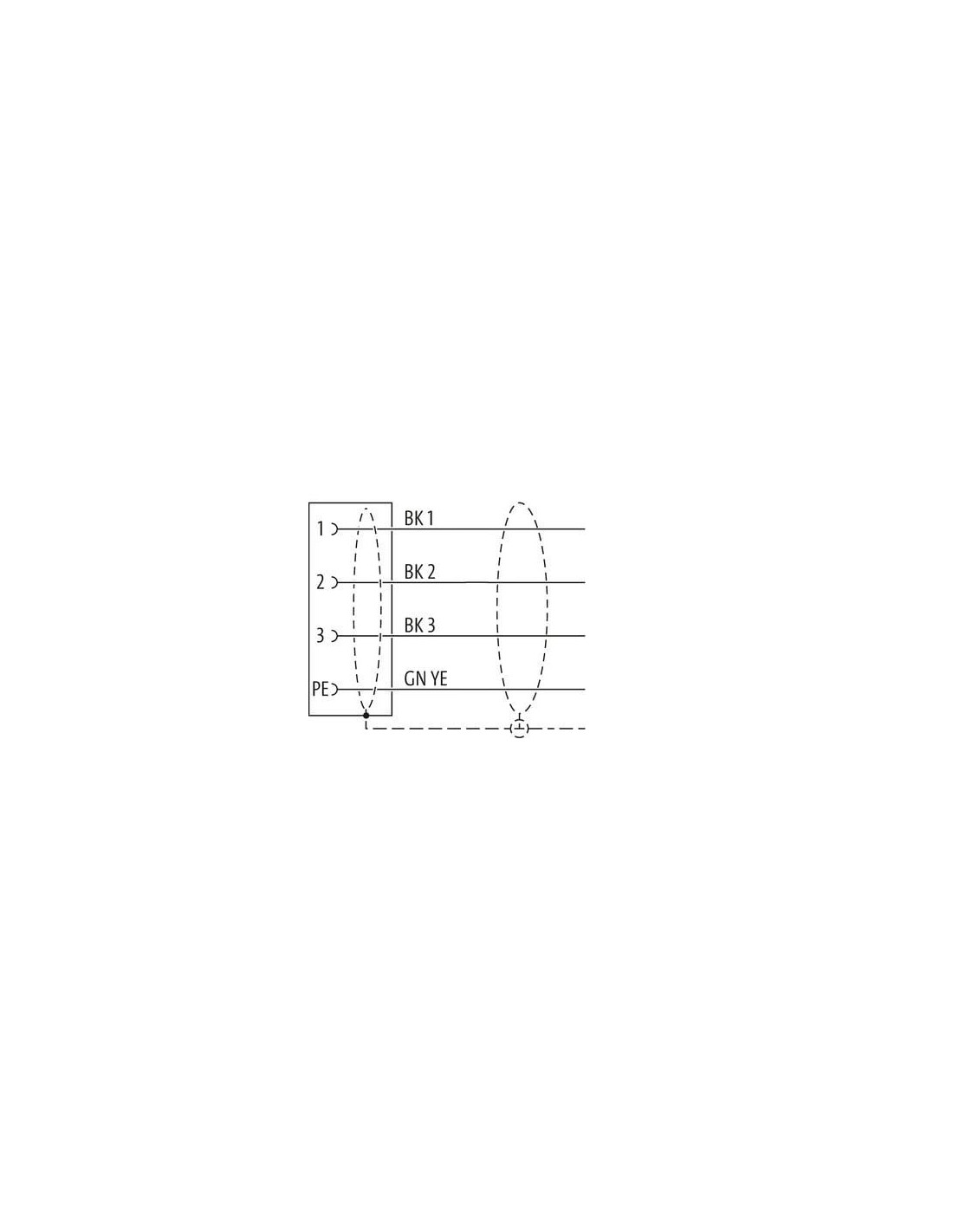

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P13 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 149,6 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -35 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

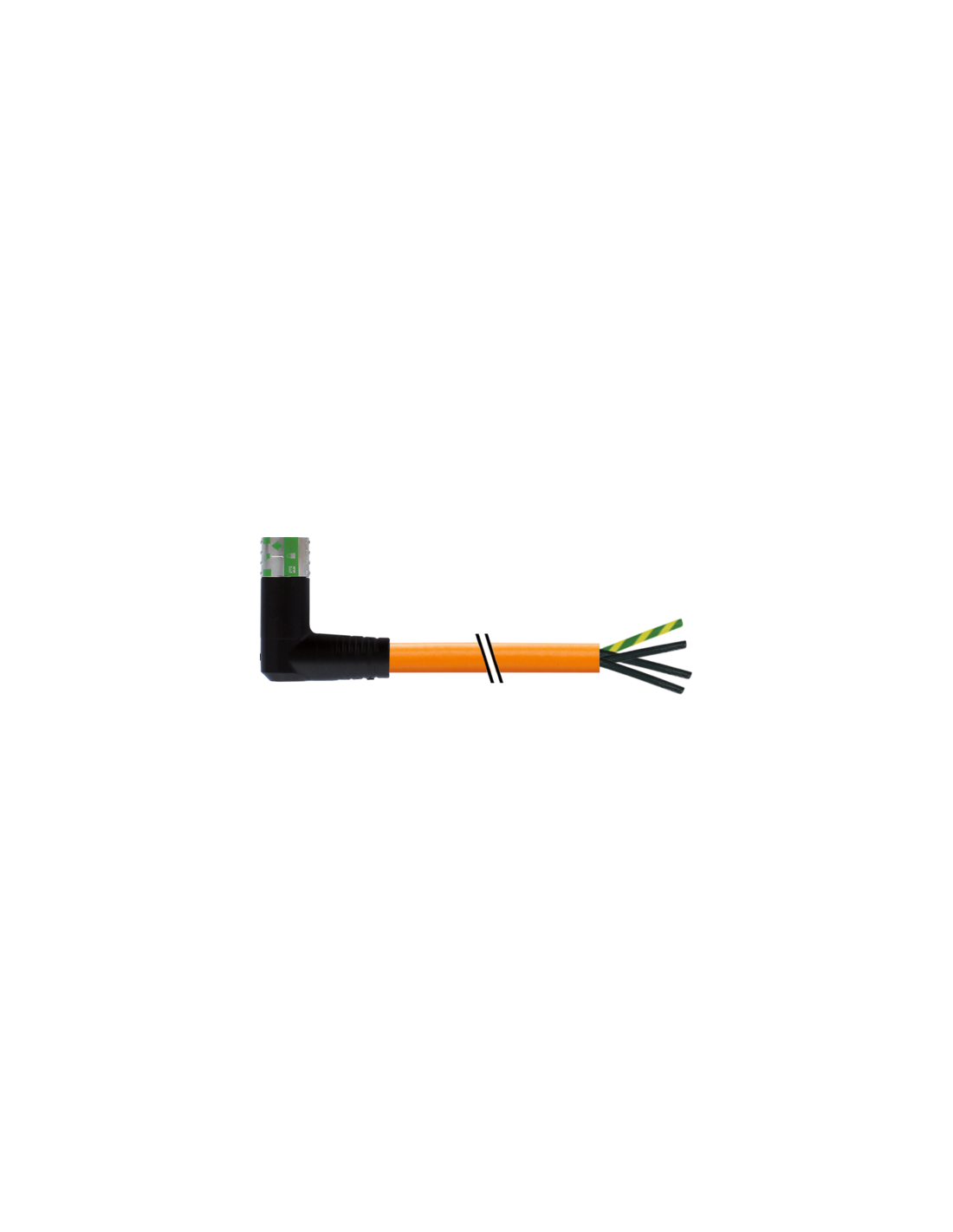

MQ15-X-Power żeński 90° prawy ekranowany z kablem 10m – Przewód zasilający przemysłowy

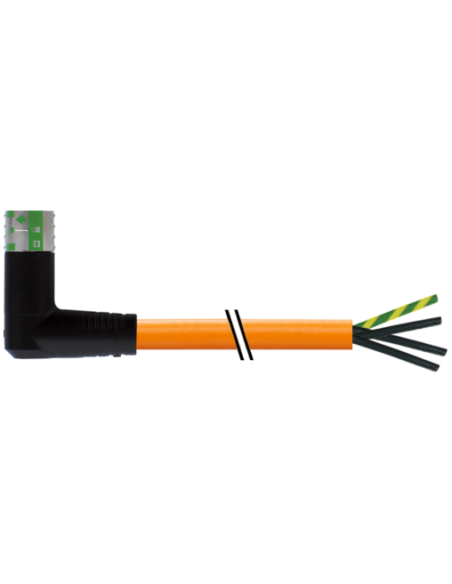

MQ15-X-Power o numerze katalogowym 7000-P8031-P131000 to przewód zasilający wysokiej jakości, ekranowany, z żeńskim, kątowym (90°) złączem typu MQ15. Konstrukcja produktu gwarantuje maksymalną trwałość i odporność na warunki przemysłowe, co sprawia, że idealnie nadaje się do wymagających instalacji automatyki przemysłowej i robotyki.
Charakterystyka złącza MQ15-X-Power
- Złącze żeńskie kątowe 90° – ułatwia montaż w miejscach o ograniczonej przestrzeni i zapewnia wygodne prowadzenie przewodu.
- Ekranowanie – solidny oplot miedziany (pokrycie 85%) skutecznie chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilność przesyłu sygnału i zasilania.
- Bagnetowy sposób zamykania – szybkie i bezpieczne połączenie nawet w trudnych warunkach pracy.
- Stopień ochrony IP67 – pełna odporność na pył i krótkotrwałe zanurzenie w wodzie po złączeniu i przykręceniu.
- Obudowa z tworzywa sztucznego – odporna na środki chemiczne i oleje, cechująca się dużą wytrzymałością mechaniczną oraz niską masą.
Przewód PUR o wysokiej odporności
Przewód wykonany z poliuretanu (PUR) charakteryzuje się doskonałą odpornością chemiczną, na oleje i benzynę oraz wysoką elastycznością. Izolacja o barwie pomarańczowej zapewnia dobrą widoczność przewodu w instalacji.
- Długość przewodu: 10 metrów – pozwala na swobodne prowadzenie instalacji na dużych odległościach.
- Czteroprzewodowa konstrukcja – przewody: czarny 1, czarny 2, czarny 3, zielono-żółty (PE / uziemienie).
- Przekrój żyły: 2,5 mm² – przystosowany do przesyłu dużych prądów (do 16A).
- Maksymalne napięcie znamionowe przewodu: 1000 V AC.
- Skrętka miedziana – zapewnia trwałość i wysoką przewodność elektryczną.
- Odporność na ścieranie, promieniowanie UV i warunki atmosferyczne.
Typowe zastosowania przewodu MQ15-X-Power
Złącze MQ15-X-Power znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, inżynierii mechanicznej, budowie maszyn oraz przy łączeniu zasilania silników, urządzeń grzewczych i systemów wymagających pewnego połączenia z wysoką odpornością na zakłócenia elektromagnetyczne.
- Podłączanie zasilania silników elektrycznych
- Instalacje zasilające systemy automatyki
- Zastosowania w środowiskach o wysokiej wilgotności i zapyleniu
- Maszyny przemysłowe i linie produkcyjne
- Urządzenia pomiarowe i sterujące
Korzyści wynikające z zastosowania złącza MQ15-X-Power
- Bezpieczeństwo i trwałość dzięki wysokiej ochronie IP67 oraz odporności materiału na czynniki chemiczne i mechaniczne.
- Szybki i prosty montaż – złącze bagnetowe eliminuje ryzyko przypadkowego rozłączenia, a konstrukcja kątowa sprawdza się w trudno dostępnych miejscach.
- Odporność na zakłócenia – skuteczne ekranowanie pozwala na zastosowanie w środowiskach o dużym natężeniu fal elektromagnetycznych.
- Długa żywotność (ponad 500 cykli wtykowych), łatwość prowadzenia przewodów oraz zachowanie parametrów nawet podczas ruchu i gięcia.
- Szeroki zakres temperatur pracy od -50°C do +80°C (przewód) oraz duża liczba cykli gięcia (do 5 milionów).
Wymiary złącza MQ15-X-Power

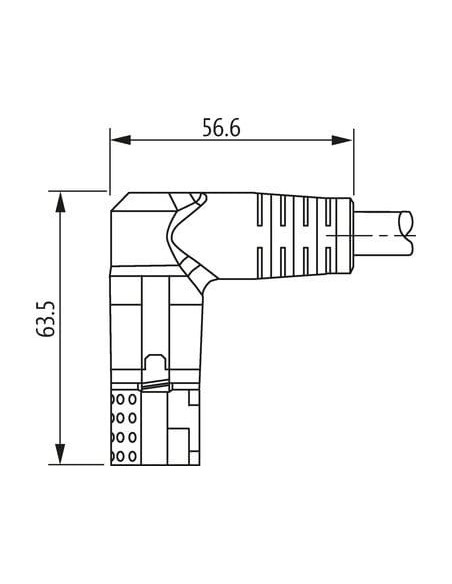

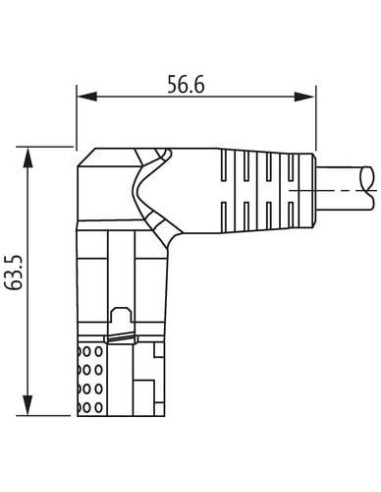

Wymiary złącza:
Szerokość: 56,6 mm
Wysokość: 63,5 mm
Złącze i przewód wyróżniają się kompaktową konstrukcją, co pozwala na integrację z istniejącymi systemami instalacyjnymi nawet w ciasnych przestrzeniach.
