Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

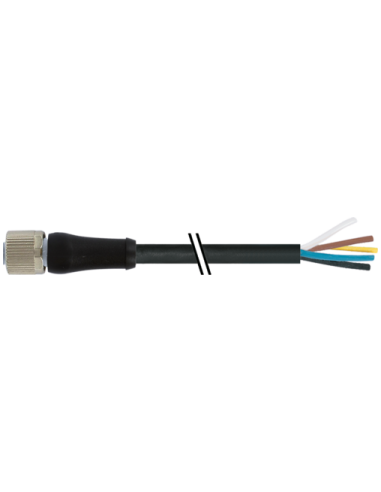

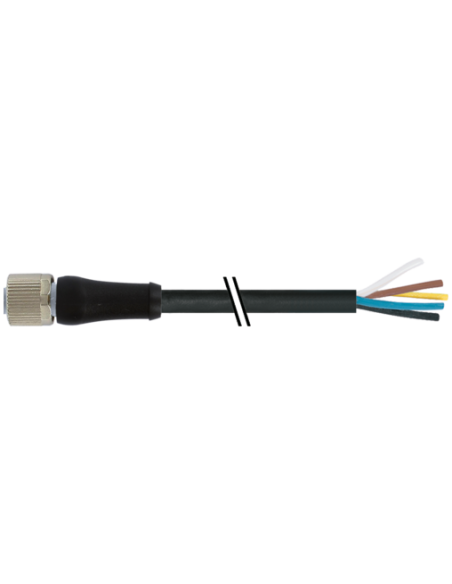

Konektor M12 Power Kod L żeński 0° z przewodem 20 m – 7000-P4221-P042000
Konektor M12 Power Kod L żeński 0° to wysokiej klasy przewód zasilający o długości 20 metrów, wyposażony w złącze o wysokiej odporności mechanicznej i chemicznej. Produkt został stworzony z myślą o profesjonalnych zastosowaniach przemysłowych, gdzie kluczowe znaczenie ma niezawodność połączeń i bezpieczeństwo instalacji.
Przemysłowe zastosowanie konektora M12 Power
Konektor M12 Power Kod L idealnie sprawdza się w aplikacjach zasilających w automatyce przemysłowej, budowie maszyn, urządzeniach sterujących, liniach produkcyjnych oraz systemach zasilania silników i napędów. Dzięki wysokiemu stopniowi ochrony IP65/IP67, doskonale nadaje się do środowisk o podwyższonej wilgotności, zapyleniu oraz narażeniu na kontakt z agresywnymi mediami.
- Bezpieczne połączenie – 5-pinowa konstrukcja typu żeńskiego o kodowaniu L zapewnia skuteczne i pewne zasilanie.
- Wysoka wytrzymałość mechaniczna i odporność chemiczna – obudowa wykonana z tworzywa PUR oraz cynkowy odlew ciśnieniowy gwarantują odporność na wstrząsy, uderzenia oraz działanie olejów i większości chemikaliów.
- Prąd roboczy do 12 A oraz napięcie do 63 V DC czynią ten produkt odpowiednim dla wymagających aplikacji zasilających.
- Elastyczność instalacji – przewód o długości 20 m z otwartym końcem umożliwia dowolne dopasowanie do potrzeb użytkownika oraz łatwe łączenie z innymi komponentami.
- Odporność środowiskowa – zachowuje swoje właściwości w temperaturach od -25°C do +85°C (konektor) oraz nawet do -50°C (przewód w stanie spoczynku).
- Pozłacane styki dla zapewnienia niskich oporów przejścia i wysokiej jakości połączeń przez cały okres eksploatacji.
Typowe zastosowania konektora M12 Power Kod L
Konektor M12 Power Kod L znajduje szerokie zastosowanie m.in. w:
- zasilaniu serwonapędów i siłowników w maszynach przemysłowych,
- łączeniu elementów rozdzielnic oraz szaf sterowniczych z zasilaniem,
- systemach automatyki budynkowej oraz transportu przemysłowego,
- gniazdach mocy dla robotów i urządzeń manipulacyjnych,
- obwodach zasilających linie produkcyjne oraz aplikacje wymagające bezpiecznych i niezawodnych złączy o dużym natężeniu prądu.
Budowa i zalety techniczne przewodu 5x1,5 mm² z PUR
Stosowany przewód z płaszczem PUR, skrętką miedzianą klasy 6 oraz odpornością na UV, oleje i płomienie (UL 1581, IEC 60332-2-2), zapewnia długą żywotność i niezawodność nawet w trudnych warunkach pracy. Szybka i łatwa instalacja oraz elastyczność przewodu umożliwiają zastosowanie go zarówno w połączeniach stacjonarnych, jak i ruchomych.
- Odporność na gięcia i skręcanie – dedykowany do pracy w aplikacjach ruchomych (do 5 milionów cykli gięcia).
- Brak szkodliwych dodatków – bezhalogenowy, bezołowiowy, bez kadmu, bez silikonu.

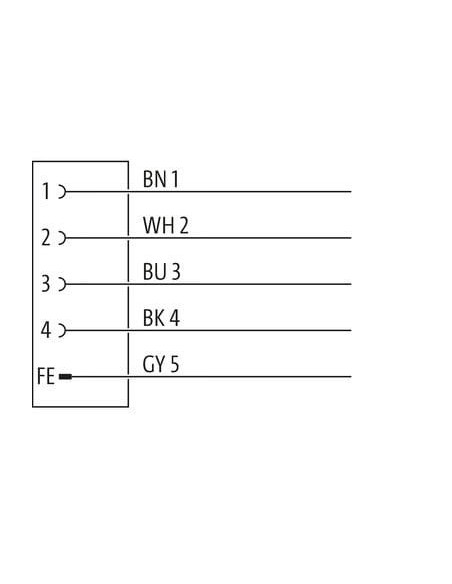

- Dodatkowe zabezpieczenie przeciwwstrząsowe i łatwy montaż dzięki szerokości klucza SW17 oraz jasno opisanym schematom połączeń (oznaczenia BN, WH, BU, BK, GY).
Bezpieczeństwo i certyfikaty
Konektor M12 Power spełnia normy IEC 61076-2-111, posiada certyfikację cURus, a także zgodność z surowymi wymaganiami dotyczącymi odporności na warunki środowiskowe i bezpieczeństwa użytkowania.
Wybór przewodu z konektorem M12 Power Kod L to gwarancja niezawodności, bezpieczeństwa oraz uniwersalności zastosowań w aplikacjach przemysłowych, gdzie liczy się pewność i trwałość połączenia elektrycznego.
