Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

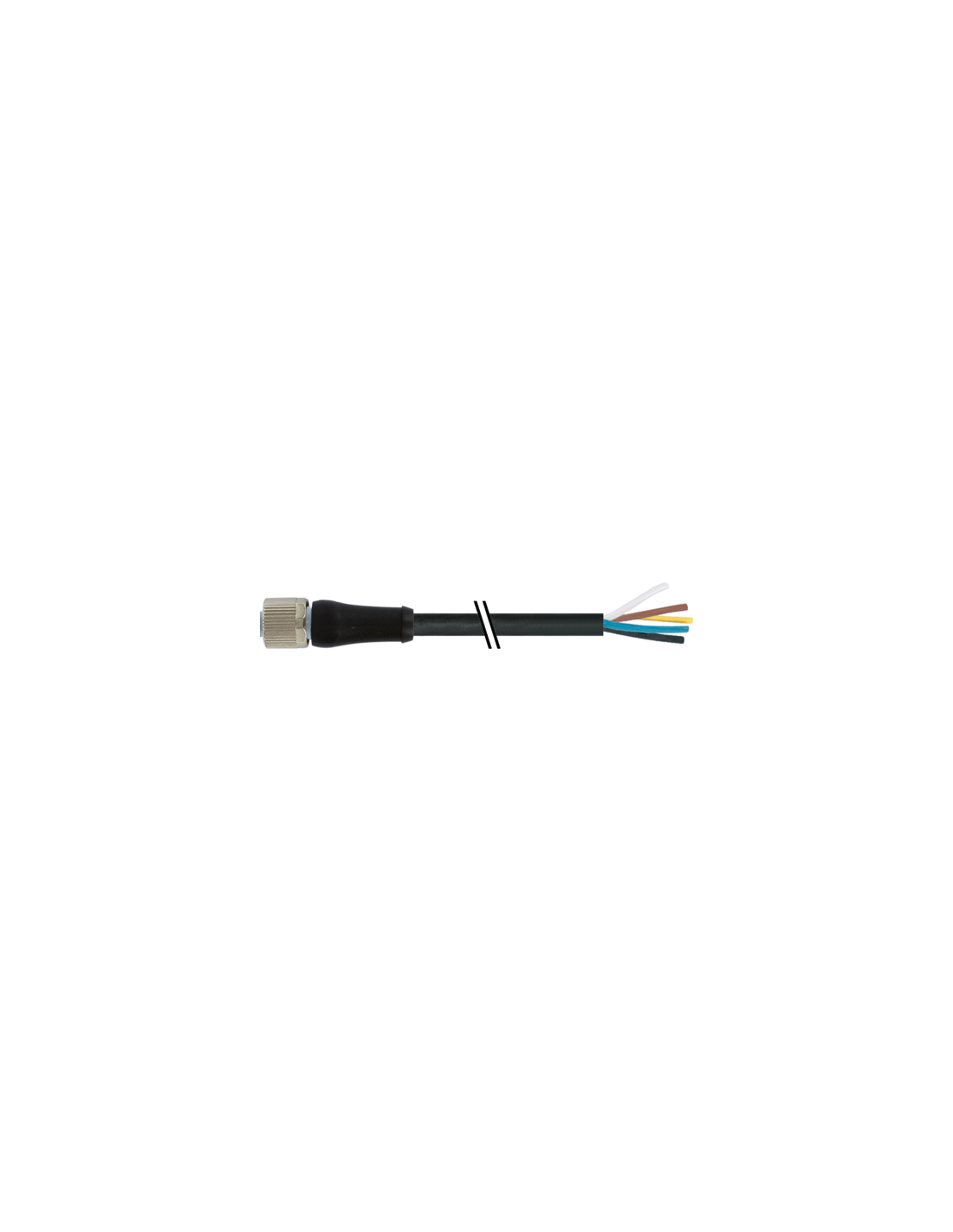

Konektor M12 Power Kod L 5-pinowy żeński – profesjonalne zasilanie przemysłowe

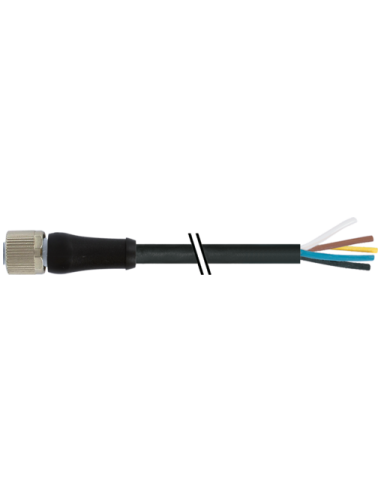

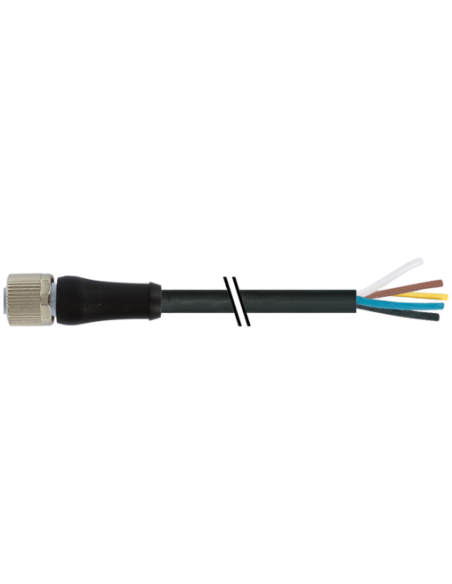

Konektor M12 Power Kod L o numerze katalogowym 7000-P4221-P041500 to specjalistyczny przewód z bezpośrednim, żeńskim złączem 0° i otwartym końcem, przeznaczony do zastosowań wymagających niezawodnego zasilania oraz komunikacji w środowiskach przemysłowych. Dzięki zastosowaniu kodowania typu L, produkt idealnie sprawdza się w przesyle energii o podwyższonych wymaganiach prądowych, zwłaszcza w automatyce przemysłowej oraz w instalacjach maszynowych.
Zastosowanie konektora M12 Power L – przewód do automatyki i robotyki
Złącze M12 Power z 5 pozłacanymi pinami i długością kabla 15 m umożliwia efektywne prowadzenie zasilania w szafach sterowniczych, rozdzielniach, systemach napędowych, serwonapędach, w robotyce przemysłowej oraz w zasilaniu urządzeń wymagających dużych, ale stabilnych wartości prądu i napięcia. Konstrukcja z otwartym końcem pozwala na łatwą adaptację przewodu do indywidualnych potrzeb instalacyjnych.
Główne zalety konektora M12 Power L
- Uniwersalność – przeznaczony zarówno do nowoczesnych systemów zasilania maszyn, jak i klasycznych układów automatyki.
- Odporność przemysłowa – wysoka odporność chemiczna, na oleje, benzynę i promieniowanie UV dzięki powłoce z PUR i FKM.
- Pewność połączenia – stopień ochrony IP65/IP67 (połączenie włożone i przykręcone) oraz zabezpieczenie przeciwwstrząsowe.
- Wysoka przewodność – pozłacane styki, miedziana skrętka 1,5 mm², maksymalny prąd roboczy do 12 A na każdy styk.
- Bezpieczeństwo instalacyjne – IEC 61076-2-111, zabezpieczenie przed udarami napięciowymi, spełnienie norm UL/cURus.
Budowa i parametry techniczne przewodu
Konektor posiada precyzyjną blokadę wykonaną z niklowanego cynkowego odlewu ciśnieniowego oraz obudowę z PUR. Przewód 5-żyłowy z kolorową identyfikacją według międzynarodowych standardów cechuje się zwiększoną trwałością dzięki wysokiej elastyczności i odporności mechanicznej (do 5 milionów cykli gięcia C-track).
Temperatura pracy: od -25°C do +85°C (w zależności od jakości kabla i zastosowania). Przewód wykazuje podwyższoną odporność ogniową zgodnie z UL 1581 i IEC 60332-2-2 oraz zapewnia bezpieczną pracę nawet w wymagających warunkach produkcyjnych.
Typowe zastosowania konektora M12 L – automatyka, transport, energetyka
Konektor M12 Power L to rozwiązanie, które znajduje zastosowanie w:
- Automatyce przemysłowej i szafach sterowniczych,
- SYSTEMACH ROBOTYKI oraz aplikacjach serwonapędowych,
- Przemyśle spożywczym i farmaceutycznym (dzięki odporności na środki chemiczne),
- Systemach transportu oraz przenośnikach,
- Instalacjach zasilających oraz w rozdzielniach energii elektrycznej.
Elementy bezpieczeństwa i trwałość eksploatacyjna
Zgodność z międzynarodowymi normami obejmuje testy na odporność ogniową, ochronę przed wilgocią i pyłem (IP65/IP67), a także przewodność oraz stabilność parametrów przy długotrwałej pracy. Produkt nie zawiera ołowiu, kadmu, halogenów, silikonów ani FCKW, co pozwala na wdrożenia w aplikacjach wymagających zgodności z restrykcyjnymi normami środowiskowymi.
Wymiary, montaż i schemat połączeń M12 Power L
Złącze żeńskie M12 kodowane L ma zwartą, solidną konstrukcję o długości 53,5 mm i średnicy gwintu M12 x 1 mm, co zapewnia stabilny montaż nawet w ograniczonej przestrzeni.

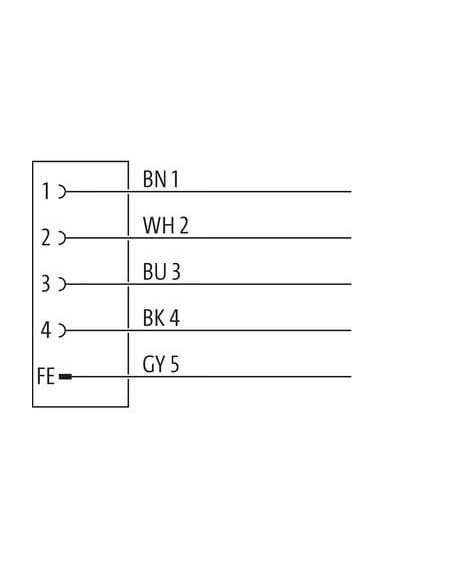

Dzięki przejrzystemu oznaczeniu przewodów i graficznym schematom połączeń, instalacja przebiega szybko i bezbłędnie – pozwalając na pewne podłączenie zasilania oraz zachowanie najwyższych standardów bezpieczeństwa.
