Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

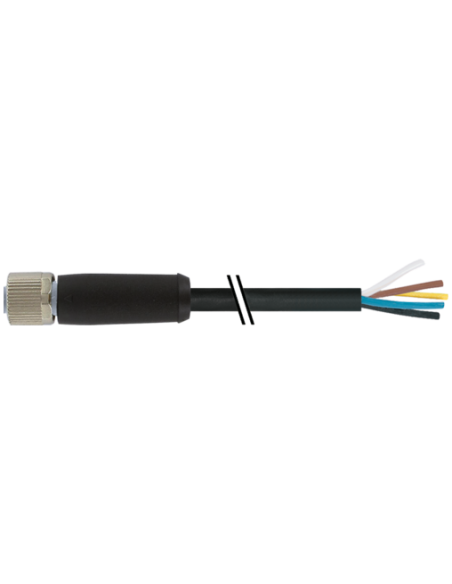

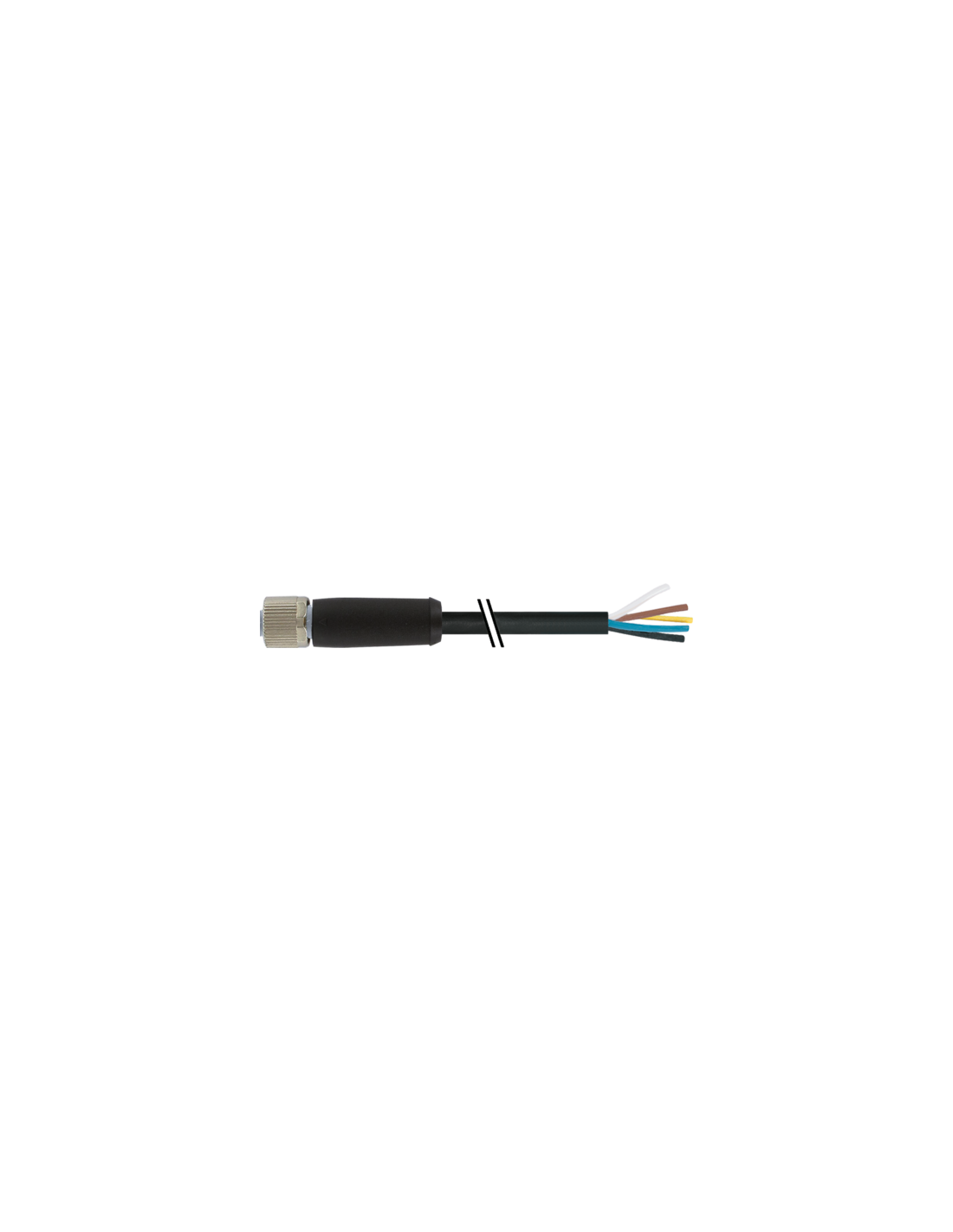

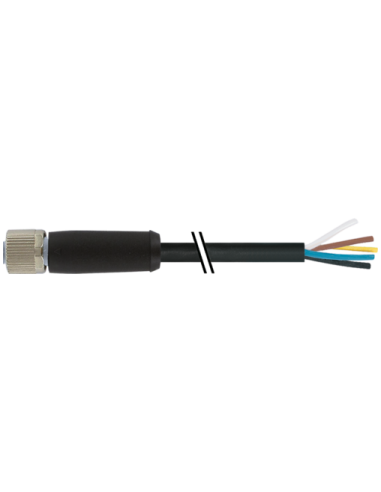

Kabel zasilający M12 Power, L-kodowany, 5-pinowy żeński 0° do zastosowań przemysłowych – 7000-P4221-P341000
Kabel M12 Power o kodowaniu L to profesjonalne rozwiązanie przeznaczone do zasilania urządzeń automatyki przemysłowej oraz instalacji o podwyższonych wymaganiach prądowych. Produkt o kodzie 7000-P4221-P341000 charakteryzuje się najwyższą niezawodnością i trwałością, dzięki zastosowaniu nowoczesnych materiałów oraz sprawdzonej technologii wykonania.
Zastosowania i możliwości wykorzystania kabla M12 Power L-kodowanego
Kabel M12 Power 5-pinowy znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, systemach transportowych, szafach sterowniczych oraz w zasilaniu elementów mechatronicznych. Doskonale sprawdza się w miejscach wymagających przesyłania wyższych prądów do urządzeń elektrycznych w warunkach przemysłowych. Dzięki wysokiej odporności na czynniki chemiczne i oleje może być wykorzystywany nawet w wymagających aplikacjach. Kabel cechuje wysoki stopień ochrony IP65 i IP67, co pozwala na montaż w środowiskach zapylonych i wilgotnych.
- Zasilanie modułów automatyki (np. napędy, silniki, wyspy zaworowe)
- Podłączanie rozdzielni elektrycznych i szaf sterowniczych
- Połączenia w liniach produkcyjnych i maszynach przemysłowych
- Zastosowanie w systemach logistycznych, pojazdach AGV, przenośnikach taśmowych
Charakterystyka techniczna i zalety użytkowe
Kabel wyposażono w złącze żeńskie M12 o kącie prostym (0°) oraz pięć żył przewodzących o przekroju 2,5 mm², pozwalających na przesyłanie prądu do 16 A przy napięciu roboczym DC do 63 V. Złącze L-kodowane gwarantuje bezpieczne podłączenie zasilania 3-fazowego, typowe dla wymagających urządzeń przemysłowych.
- Odporność na działanie chemikaliów, olejów i promieni UV – możliwość stosowania w warunkach zewnętrznych oraz w wymagających środowiskach przemysłowych
- Długość kabla 10 m pozwala na elastyczne dopasowanie do potrzeb instalacji
- Warstwa zewnętrzna z PUR – odporność na mechaniczne uszkodzenia, zginanie oraz długotrwałą pracę w ruchu
- Kodowanie L – dedykowane dla aplikacji dużej mocy
- Brak diody LED wskaźnika stanu – uproszczona konstrukcja minimalizuje ryzyko awarii i podnosi trwałość złącza
- Standard IEC 61076-2-111 – kompatybilność z wieloma urządzeniami przemysłowymi
- Pozłacane styki zapewniają niezawodność i niską rezystancję połączenia przez cały okres użytkowania
Konstrukcja i bezpieczeństwo
Przewód posiada obudowę z PUR o wysokiej wytrzymałości chemicznej oraz pozłacane styki. Skonstruowany z myślą o odporności na drgania i wstrząsy (dodatkowe zabezpieczenia przeciwwstrząsowe), dzięki czemu doskonale sprawdza się w maszynach pracujących w trybie ciągłym lub w ruchu. Cynkowy odlew ciśnieniowy użyty do blokady gwarantuje pewne połączenie z gniazdem, a zastosowana uszczelka FKM skutecznie chroni wnętrze złącza przed wnikaniem wilgoci oraz pyłu.
Kluczowe parametry elektryczne i mechaniczne kabla M12 Power
- Prąd znamionowy na styk: do 16 A
- Napięcie robocze DC max.: 63 V
- Przekrój żył: 2,5 mm²
- Długość kabla: 10 metrów
- Stopień ochrony: IP65 i IP67
- Szeroki zakres temperatur pracy: od -25°C do +85°C (sam kabel do -50°C)
- Wysoka elastyczność – do 5 milionów cykli zginania (C-track)

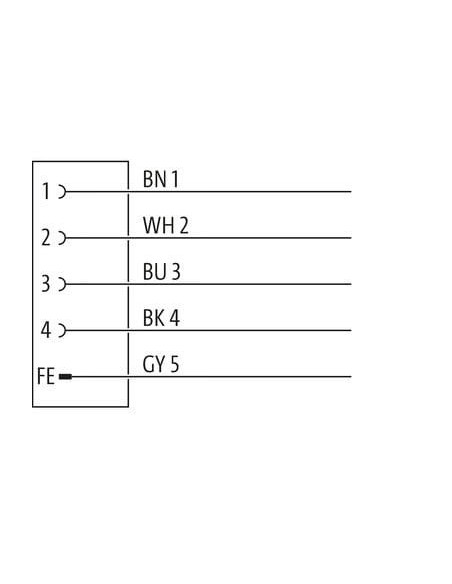

Kolorystyka i oznaczenia przewodów oraz schemat podłączenia
Kabel wyposażony jest w przewody o oznaczeniach: 1 – brązowy (BN), 2 – biały (WH), 3 – niebieski (BU), 4 – czarny (BK), 5 – szary (GY). Układ złącza oraz schemat połączenia umożliwiają bezpieczny oraz szybki montaż i wykluczają pomyłki instalacyjne.
Dlaczego warto wybrać kabel M12 Power L-kodowany?
Stosowanie kabla zasilającego M12 zapewnia stabilność połączenia nawet w trudnych warunkach przemysłowych, wysoką odporność na uszkodzenia mechaniczne oraz niezawodność działania dzięki pozłacanym styków i solidnej konstrukcji złącza. To idealny wybór dla zapewnienia pewnego zasilania maszyn, urządzeń oraz komponentów automatyki w każdym nowoczesnym zakładzie produkcyjnym lub magazynie.
