Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

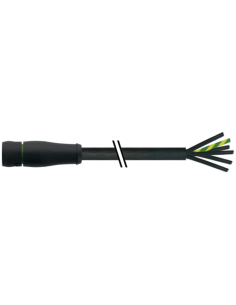

Konektor 7/8" żeński, prosty z wolnymi końcami kabli – 5-pinowy do wymagających zastosowań przemysłowych
Konektor 7/8" żeński, prosty z wolnymi kablami (kod: 7000-78021-9610150) to wysokiej jakości złącze przemysłowe zaprojektowane do zastosowań w automatyce, elektrotechnice i systemach zasilania. Dzięki solidnej konstrukcji oraz standardowi 5-pinowemu ten konektor sprawdza się jako niezawodne rozwiązanie w środowiskach wymagających pewnego i trwałego połączenia elektrycznego.
Główne zalety konektora 7/8" 5-pinowego
- Uniwersalność zastosowania – idealny do przesyłu zasilania i sygnałów sterujących w maszynach przemysłowych, liniach produkcyjnych i systemach automatyki.
- Duża odporność na warunki zewnętrzne – stopień ochrony IP67 gwarantuje szczelność oraz niezawodność pracy nawet w wilgotnych i zapylonych środowiskach.
- Odporność chemiczna i mechaniczna – obudowa z wytrzymałego tworzywa sztucznego z powłoką niklowaną jest odporna na oleje i większość chemikaliów przemysłowych.
- Bezpieczeństwo użytkowania – wyraźne oznaczenia pinów oraz kolorystyka żył kablowych ułatwiają prawidłową instalację i integrację z innymi systemami.
- Możliwość dowolnej konfiguracji – konektor posiada wolne końce kabli, co pozwala na łatwe dostosowanie długości i podłączenie do różnych urządzeń.
Typowe zastosowania konektora 7/8" żeńskiego prostego
Konektory z serii 7/8" stosowane są powszechnie w:
- automatyzacji procesów przemysłowych
- systemach zasilania maszyn i urządzeń
- instalacjach rozdzielczych i sterowniczych
- systemach transportowych, logistyce oraz w szafach sterowniczych
- połączeniach napędów, czujników, sygnalizatorów i innych elementów infrastruktury przemysłowej
Konstrukcja i budowa – wytrzymałość oraz niezawodność
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego. Element blokujący to cynkowy odlew ciśnieniowy z powłoką niklowaną, wyposażony w zabezpieczenie przeciwwstrząsowe. Konstrukcja gwarantuje odporność na uderzenia oraz naciski mechaniczne, a kabel z wytrzymałą powłoką PUR zapewnia ochronę przed działaniem olejów, smarów oraz czynników atmosferycznych.
Właściwości elektryczne i bezpieczeństwo
Konektor obsługuje prąd roboczy aż do 12 A na styk oraz napięcia 400 V (faza-faza) i 230 V (faza-neutralny), co czyni go idealnym do zasilania dużych odbiorników i sterowania kluczowymi procesami przemysłowymi. Zastosowane materiały są wolne od ołowiu, kadmu, FCKW, halogenów i silikonu, co kwalifikuje konektor do aplikacji o podwyższonych wymaganiach środowiskowych.
Montaż i instalacja konektora przemysłowego
Montaż złącza jest łatwy dzięki prostemu zakończeniu typu "wolne kable". Konstrukcja umożliwia zarówno wprowadzenie, jak i przykręcenie konektora, zapewniając pewność oraz stabilność połączenia. Specjalne opaski kodujące wspierają trwałość montażu oraz ułatwiają zarządzanie okablowaniem w obrębie szaf i pulpitów sterowniczych.
- Przestrzegać minimalnych promieni gięcia w trakcie prowadzenia przewodów, aby zapewnić szczelność i trwałość połączenia (IP67).
- Zabezpieczyć przewody przed nadmiernymi obciążeniami mechanicznymi – rekomendowane jest stosowanie opasek kablowych.
Budowa kabla i żył – kolorystyka oraz specyfikacja
Kabel 5-żyłowy o przekroju 1,5 mm² wykonany został ze skrętki miedzianej klasy 6, co umożliwia transmisję wysokich prądów i zapewnia elastyczność nawet przy częstych cyklach gięcia. Kolory żył: czarny, niebieski, brązowy, biały, zielono-żółty (PE). Izolacja z polipropylenu (PP) oraz płaszcz PUR gwarantują trwałość oraz odporność na ścieranie i promieniowanie UV.
Konektor 7/8" 5-pinowy z wolnymi końcami – uniwersalne i niezawodne połączenie w przemyśle
Konektory 7/8" z wolnymi końcami kabli są kompatybilne z wieloma standardowymi gniazdami i rozdzielaczami stosowanymi w przemyśle. Dzięki szerokiemu zakresowi temperatur pracy (od -50°C do 90°C), odporności na zginanie i skręcanie (5 milionów cykli) oraz zgodności z licznymi normami (m.in. cURus, UL, IEC), produkt ten stanowi gwarancję długotrwałej i bezawaryjnej pracy.
