Żeński proste
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

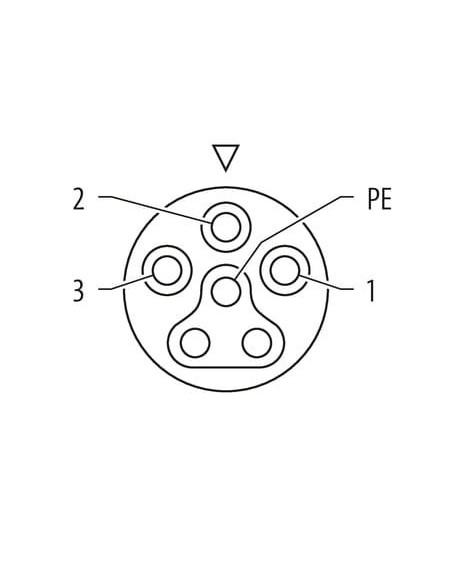

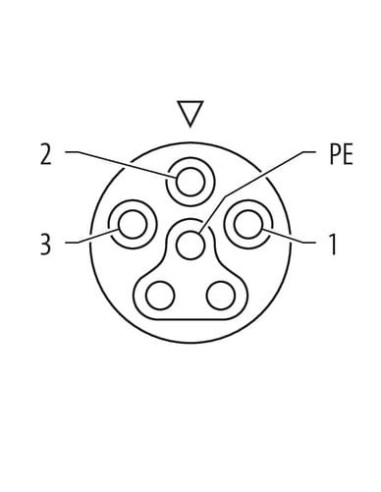

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

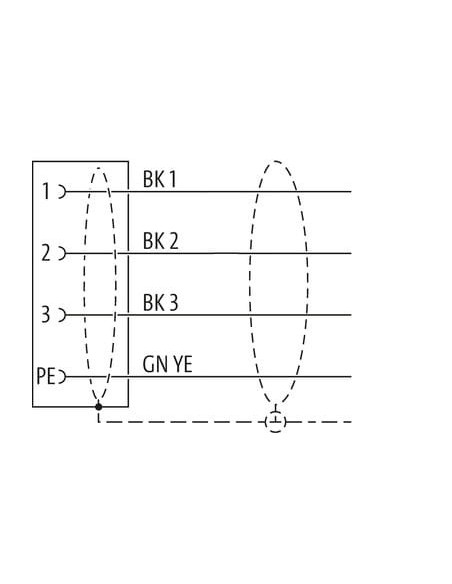

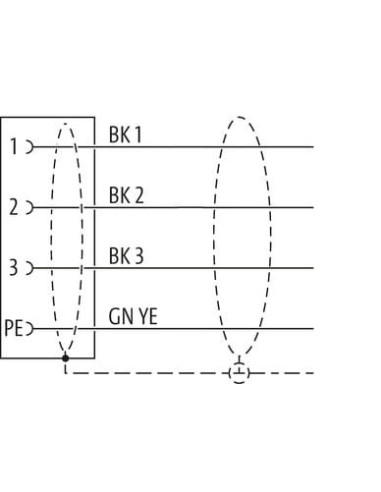

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

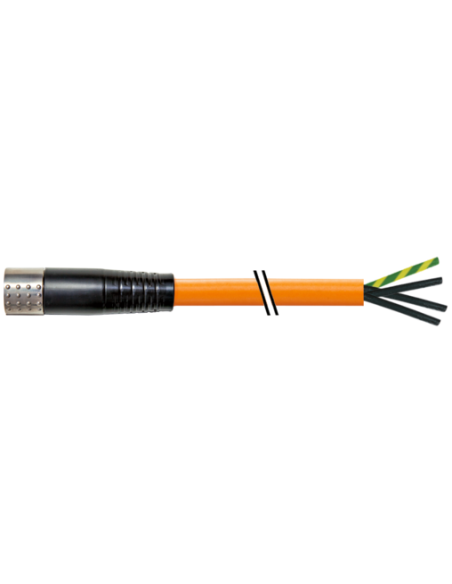

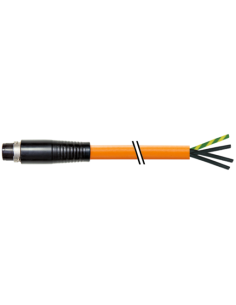

MQ15-X-Power 0° ekranowany – Kabel z wtykiem żeńskim, 4-pinowy, 5 m
MQ15-X-Power to wytrzymały, ekranowany przewód z wtykiem żeńskim o kącie 0° i długości 5 metrów, przeznaczony do zastosowań wymagających wysokiej niezawodności oraz ochrony przed zakłóceniami elektromagnetycznymi. Oferuje solidne rozwiązanie połączeniowe w wymagających środowiskach przemysłowych, automatyki oraz instalacji maszynowej.
Zastosowanie i możliwości wykorzystania przewodu MQ15-X-Power
Kabel MQ15-X-Power doskonale sprawdza się w systemach zasilania i sterowania urządzeniami przemysłowymi, takimi jak silniki, maszyny produkcyjne, linie montażowe oraz panele sterownicze. Dzięki odporności na oleje, chemikalia i podwyższone temperatury, zapewnia trwałość nawet w trudnych warunkach eksploatacji. Rozwiązanie to ułatwia szybki i pewny montaż oraz demontaż dzięki bagnetowemu zamknięciu złącza.
- Idealny do automatyki przemysłowej – zapewnia stabilność połączeń sygnałowych i zasilających.
- Przeznaczony do maszyn, robotów i urządzeń o wysokim poborze mocy.
- Może być stosowany jako połączenie przyłączeniowe w rozdzielnicach elektrycznych oraz stacjach zasilających.
- Chroni instalacje przed zakłóceniami dzięki skutecznemu ekranowaniu.
Najważniejsze zalety kabla z ekranowanym złączem MQ15-X-Power
Konstrukcja kabla MQ15-X-Power bazuje na wysokiej klasy materiałach, które gwarantują:
- Wysoką odporność na czynniki chemiczne – obudowa z tworzywa sztucznego charakteryzująca się dobrą odpornością na oleje i smary.
- Klasa ochrony IP67 – zapewnia pełną szczelność oraz ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie.
- Wysoką wytrzymałość mechaniczną – kabel odporny na wielokrotne ruchy zginające (do 5 milionów cykli) oraz skręcanie.
- Bezpieczeństwo eksploatacji – 4-pinowa konfiguracja z dedykowanym przewodem ochronnym PE umożliwia prawidłowe uziemienie.
- Wysokie parametry elektryczne – maksymalny prąd roboczy do 13 A, napięcie znamionowe do 600 V, przekrój przewodów 1,5 mm².
- Oplot miedziany zapewniający skuteczne ekranowanie – ochrona instalacji przed zakłóceniami elektromagnetycznymi (EMC).
- Kolor izolacji: pomarańczowy – ułatwia identyfikację prowadzenia kabli w szafach sterowniczych i maszynach.
Typowa budowa i parametry MQ15-X-Power ze złączem żeńskim
Wtyk MQ15 wykonany jest w układzie prostym (0°), przy długości całkowitej 76,7 mm oraz średnicy 22 mm. Konstrukcja przewodu obejmuje 4 żyły (3 czarne, 1 zielono-żółta PE) z bardzo odporną izolacją TPE. Ekranowanie wykonano z oplotu miedzianego zakrywającego do 80% powierzchni. Bagnetowe zamknięcie gwarantuje szybkie i niezawodne połączenie, nawet podczas częstych operacji podłączania i odłączania (wytrzymałość min. 500 cykli).
- Minimalny promień gięcia – 10x średnica zewnętrzna kabla (8 mm).
- Temperatura pracy (kabel stały) – od -40°C do +80°C.
Podsumowanie – Dlaczego warto wybrać MQ15-X-Power?
Ekranowany kabel z żeńskim złączem MQ15-X-Power to niezawodne, gotowe rozwiązanie do zastosowań przemysłowych, w których istotne są: odporność na trudne warunki, zabezpieczenie przed zakłóceniami i szybka instalacja. Świetnie sprawdzi się w rozbudowanych instalacjach automatyki, systemach zasilania silników, maszyn produkcyjnych oraz rozdzielnicach.
