Żeński proste
M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

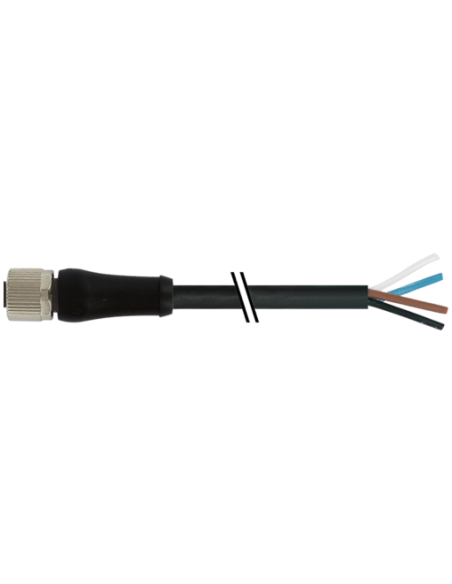

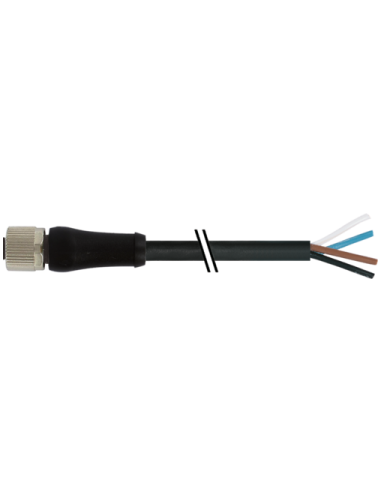

Złącze żeńskie M12 Zasilanie 0° Kod L z kablem 2 m – 7000-P4121-P070200
Złącze M12 żeńskie Kod L z kablem o długości 2 metrów to wytrzymały i niezawodny komponent, dedykowany do przesyłu zasilania w aplikacjach przemysłowych oraz automatyce. Kompaktowa konstrukcja oraz szeroka kompatybilność sprawiają, że to złącze stanowi sprawdzone rozwiązanie do zasilania maszyn, urządzeń i systemów, które wymagają stabilnego oraz bezpiecznego połączenia elektrycznego.
Przemysłowe zastosowania – Złącze M12 L-kod
Złącza M12 z kodowaniem L są szeroko wykorzystywane w aplikacjach automatyki przemysłowej, robotyki oraz w infrastrukturze przemysłowej, gdzie kluczowe znaczenie mają wysokie wartości prądowe i stabilność połączenia:
- Systemy zasilania napędów oraz silników elektrycznych
- Połączenia w rozdzielnicach i szafach sterowniczych
- Integracje czujników, siłowników i modułów wejść/wyjść (I/O)
- Instalacje technologiczne wymagające wytrzymałych i szczelnych połączeń
Budowa i wytrzymałość – kluczowe zalety produktu
Obudowa złącza wykonana jest z trwałego tworzywa sztucznego PUR, które charakteryzuje się wysoką odpornością na oleje, czynniki chemiczne i promieniowanie UV. Konstrukcja spełnia normy szczelności IP65 oraz IP67 (przy poprawnym dokręceniu), co gwarantuje ochronę nawet w trudnych warunkach przemysłowych. Metalowe elementy wykonane są z niklowanych materiałów oraz odpornego na korozję cynkowego odlewu ciśnieniowego.
Kabel zasilający PUR – odporność na ścieranie i warunki zewnętrzne
Do złącza dołączony jest przewód z płaszczem PUR o długości 2 m, przystosowany do intensywnej eksploatacji w ruchomych aplikacjach. Kabel wyróżnia się:
- Odpornością na działanie olejów oraz wody
- Odpornością na płomień (zgodność z normami UL, IEC)
- Trwałością mechaniczną przy zginaniu i skręcaniu (nawet przy milionach cykli)
- Możliwością pracy w temperaturach od -50°C (stała instalacja) oraz do 85°C
- Bezhalogenową i bezołowiową izolacją – zgodność z dyrektywami środowiskowymi
Bezpieczeństwo i kompatybilność elektryczna – Złącze żeńskie 4 piny L-kodowanie
Złącze umożliwia transmisję napięcia do 63 V DC oraz obciążenie prądowe do 12 A na styk. Końcówki przewodów są oznaczone kolorystycznie według standardu (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), co upraszcza proces instalacji i minimalizuje ryzyko błędów podłączenia. Zastosowana pozłacana powłoka styków zapewnia długotrwały, niezawodny kontakt elektryczny.
Złącze M12 – szybki i pewny montaż
Konstrukcja pozwala na łatwe przykręcenie złącza do urządzenia dzięki standardowemu gwintowi M12 x 1. Zabezpieczenie przeciwwstrząsowe oraz precyzyjne połączenie mechaniczne gwarantują odporność na wibracje i ruch.
Typowe obszary wykorzystania
- Automatyka przemysłowa
- Technika napędowa
- Systemy robotyczne
- Transport i logistyka
- Aplikacje mobilne oraz rozdzielnice zasilające
Złącze żeńskie M12 Kod L z kablem PUR 2 m spełnia restrykcyjne normy jakości i bezpieczeństwa (IEC, UL, cURus), stanowiąc niezawodne rozwiązanie do zastosowań przemysłowych tam, gdzie liczy się wydajność oraz bezpieczeństwo połączenia elektrycznego.
Polecamy także inne produkty z kategorii: Zasilanie »
