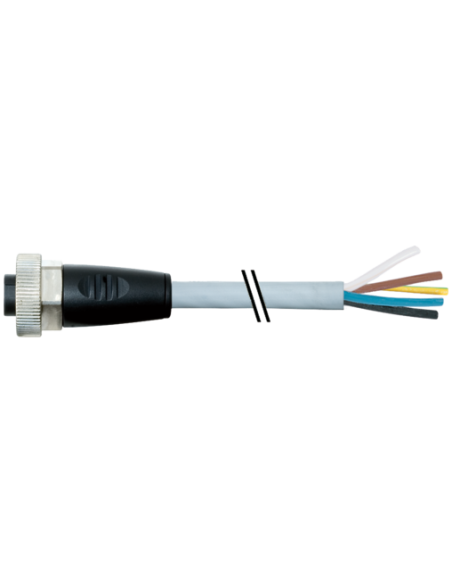

Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 962 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 190,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Kabel zasilający 7/8" 5-pinowy 15m – profesjonalny przewód elektroenergetyczny
Kabel zasilający 7/8” KAB Bu ger5pol 962 o długości 15 metrów to wysokiej jakości rozwiązanie do zasilania i przesyłu sygnałów w instalacjach automatyki przemysłowej, maszynach oraz liniach produkcyjnych. Zastosowanie złącza 7/8” (5-pinów) zapewnia niezawodne połączenie, odporność na wibracje, uszkodzenia mechaniczne oraz łatwość integracji w istniejących systemach automatyki.
Wytrzymały przewód z certyfikatem cURus i wysoką odpornością chemiczną
Przewód spełnia rygorystyczne wymagania jakościowe, potwierdzone certyfikatem cURus. Osłona z wytrzymałego tworzywa PUR wykazuje doskonałą odporność na działanie olejów, chemikaliów oraz czynników mechanicznych, co gwarantuje długotrwałą i bezpieczną eksploatację nawet w najbardziej wymagających środowiskach przemysłowych.
Bezpieczeństwo i niezawodność – stopień ochrony IP67
Kabel wyposażony jest w złącze o stopniu ochrony IP67, co oznacza pełną pyłoszczelność i odporność na krótkotrwałe zanurzenie w wodzie. Uniwersalne zastosowanie zapewnia wysoki poziom bezpieczeństwa i trwałości nawet przy intensywnym użytkowaniu.
Parametry mechaniczne i warunki pracy
- Zakres temperatury pracy: od -25°C do +85°C na złączu, od -50°C do +90°C na kablu
- Materiał płaszcza: PUR (polietylenowy poliuretan), bezołowiowy, bezhalogenowy, wolny od kadmu i silikonu
- Przekrój żyły: 2,5 mm², 5 żył skręcanych
- Kolor przewodu: szary, przewody: czarny, niebieski, brązowy, biały, zielono-żółty
- Odporność na zginanie i skręcanie: dedykowany do instalacji ruchomych (C-track, przewody specjalistyczne do robotów)
Zastosowanie kabla 7/8” 5-pinowego
Produkt idealnie nadaje się do zasilania maszyn przemysłowych, urządzeń automatyki, systemów transportowych, a także rozdzielni i szaf sterowniczych. Wysoka odporność na oleje i chemikalia umożliwia montaż w trudnych warunkach produkcyjnych, np. w przemyśle spożywczym, motoryzacyjnym, elektromechanicznym oraz na liniach zrobotyzowanych.
- Przemysł maszynowy
- Automatyka przemysłowa
- Systemy transportowe i logistyczne
- Serwisy utrzymania ruchu

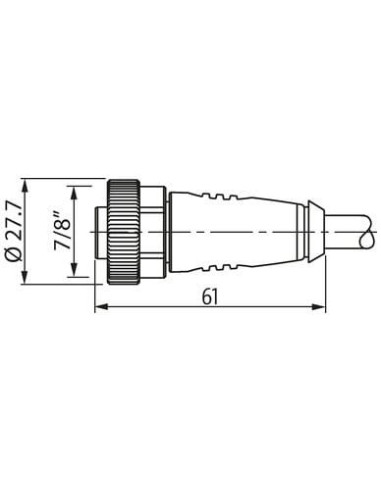

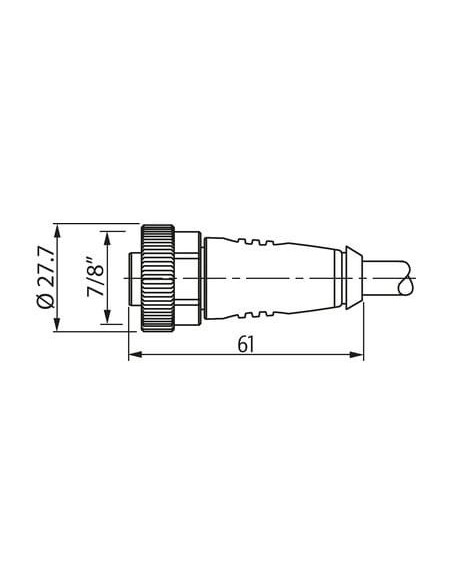

Budowa i szczegóły techniczne przewodu
Kabel wyposażony jest w solidne złącze o średnicy 7/8” oraz metalową powłokę blokady (stal niklowana, elementy z cynkowego odlewu ciśnieniowego). Maksymalny prąd roboczy na styk wynosi 12A, co umożliwia podłączenie oraz zasilanie urządzeń o dużej mocy.
- Moment dokręcania: 1,5 Nm
- Kod przewodu: 962
- Pięć przewodów o średnicach żył 2,85 mm
- Miedziany przewód klasy 6, średnica drutu 0,15 mm (140 drutów w jednej żyle)
- Normy odporności ogniowej: UL 1581, IEC 60332-2-2

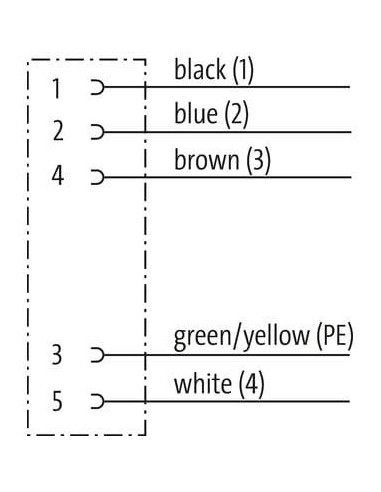

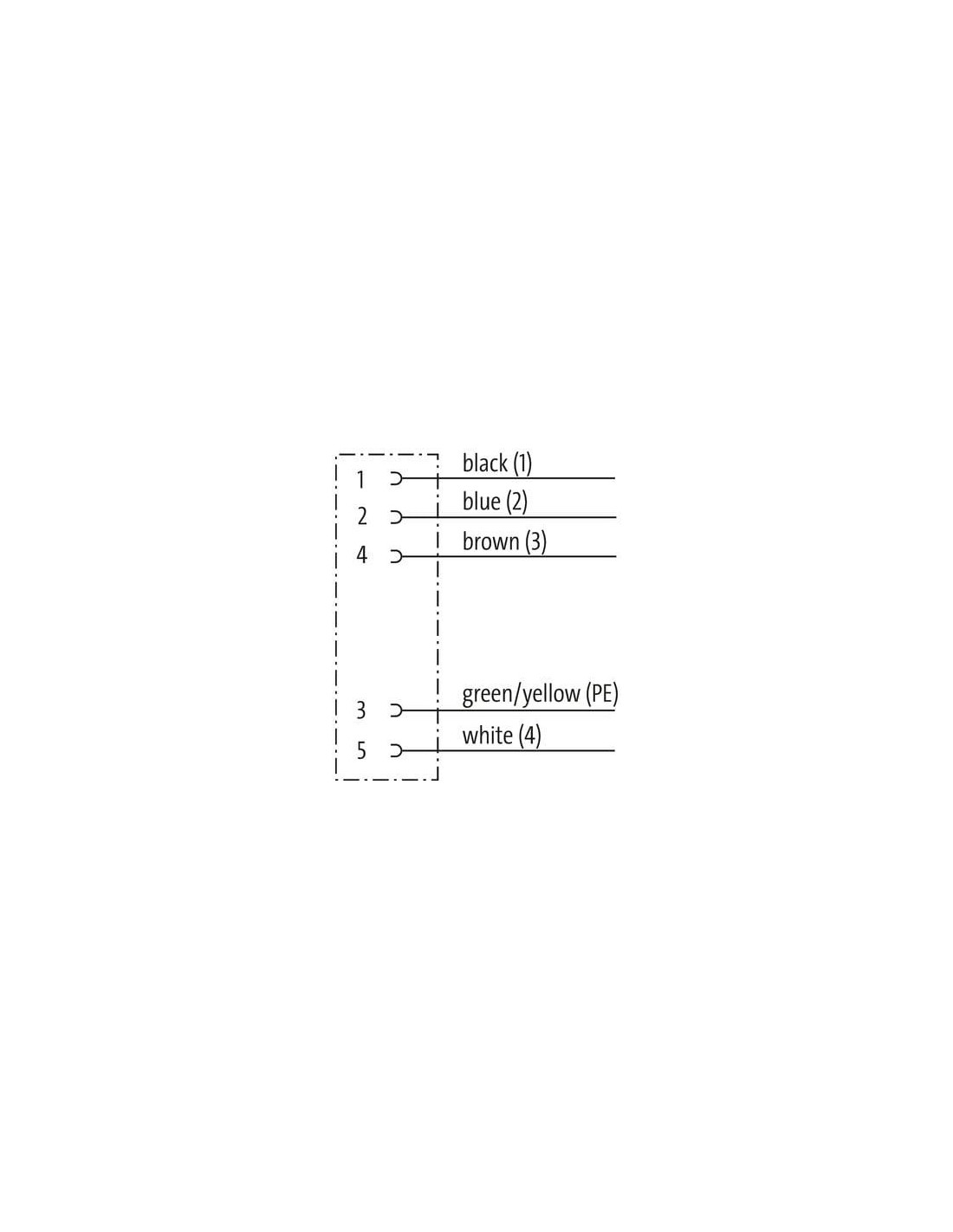

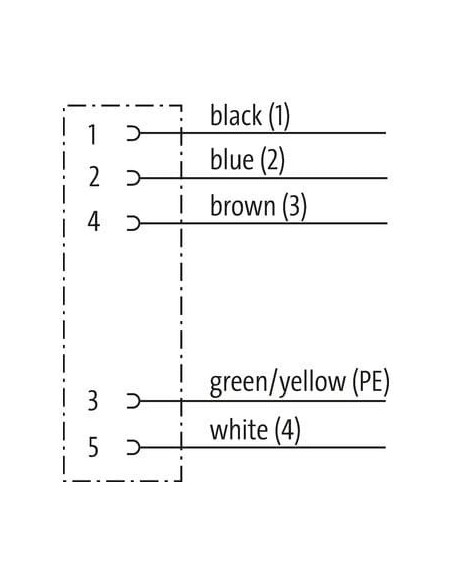

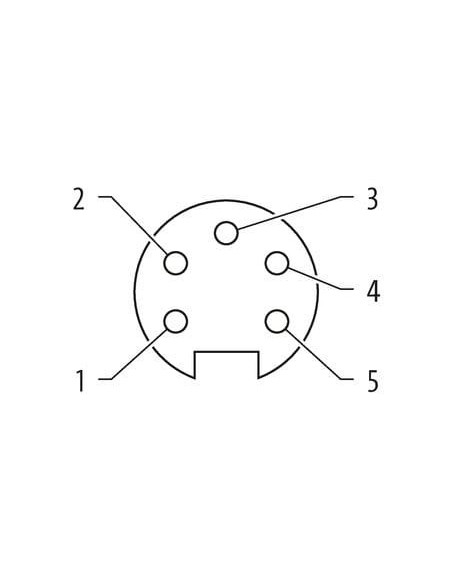

Wyprowadzenia i schemat połączeń (kolory żył)
W przewodzie zastosowano typowe kolory dla przewodów zasilających i PE. Schemat połączeń zgodny z normą ułatwia identyfikację oraz poprawia bezpieczeństwo podczas montażu i eksploatacji. Przewód zakończony wolnymi żyłami pozwala na dopasowanie do dowolnych instalacji.
Dlaczego warto wybrać kabel 7/8" KAB Bu ger5pol 962?
- Bardzo wysoka odporność na warunki przemysłowe: działanie oleju, chemikaliów, wody i pyłu
- Uniwersalność zastosowań: idealny do maszyn, automatyki, rozdzielni, przemysłu
- Szybka i łatwa instalacja: dzięki wygodnemu złączu z powłoką metalową
- Bezpieczeństwo i trwałość: stopień ochrony IP67, bezhalogenowy płaszcz, certyfikowana jakość
Szczegółowe dane techniczne oraz schematy połączeniowe pozwalają na precyzyjne dopasowanie i bezproblemowe wdrożenie przewodu w każdej profesjonalnej instalacji zasilającej i sterującej.
