Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

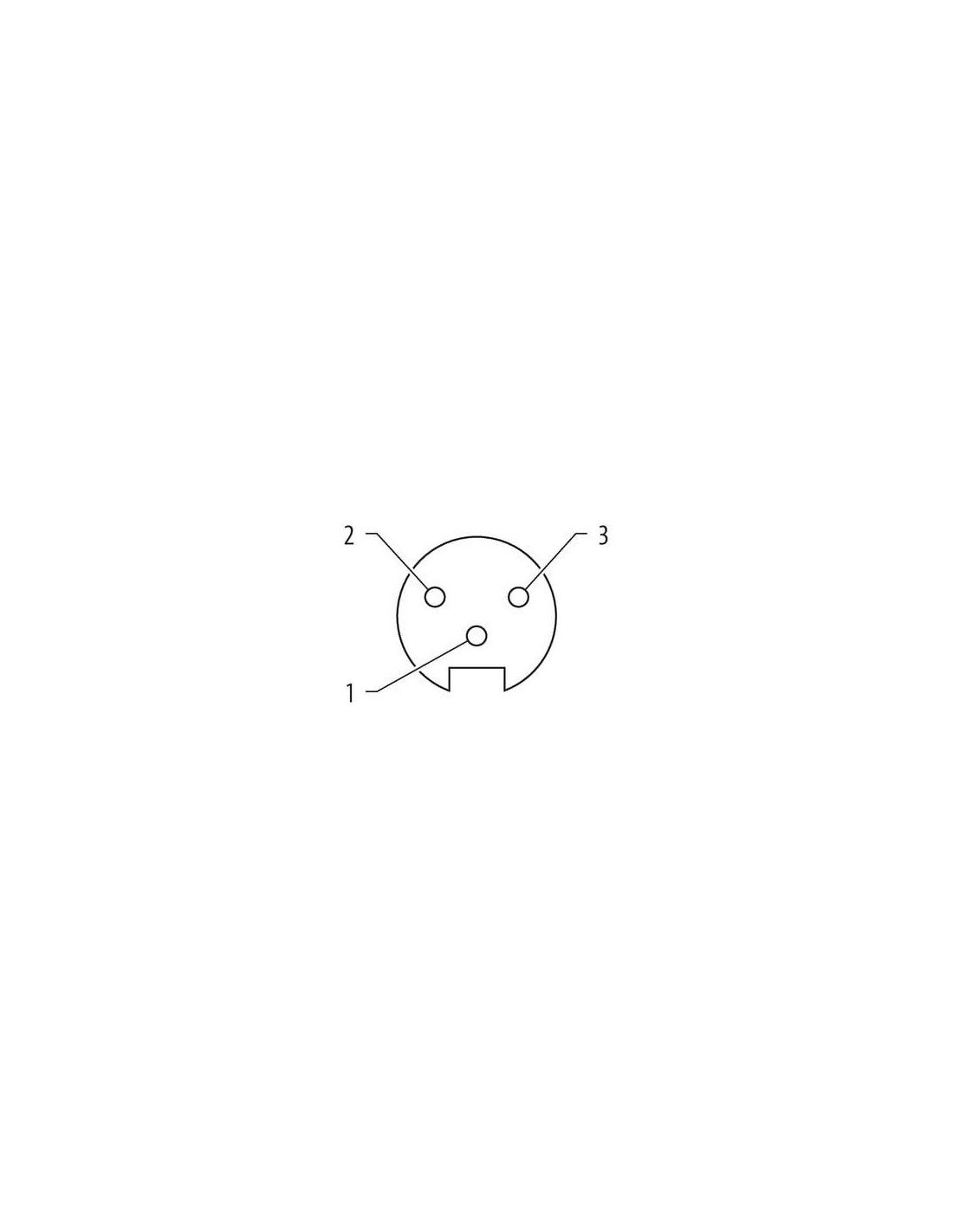

| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

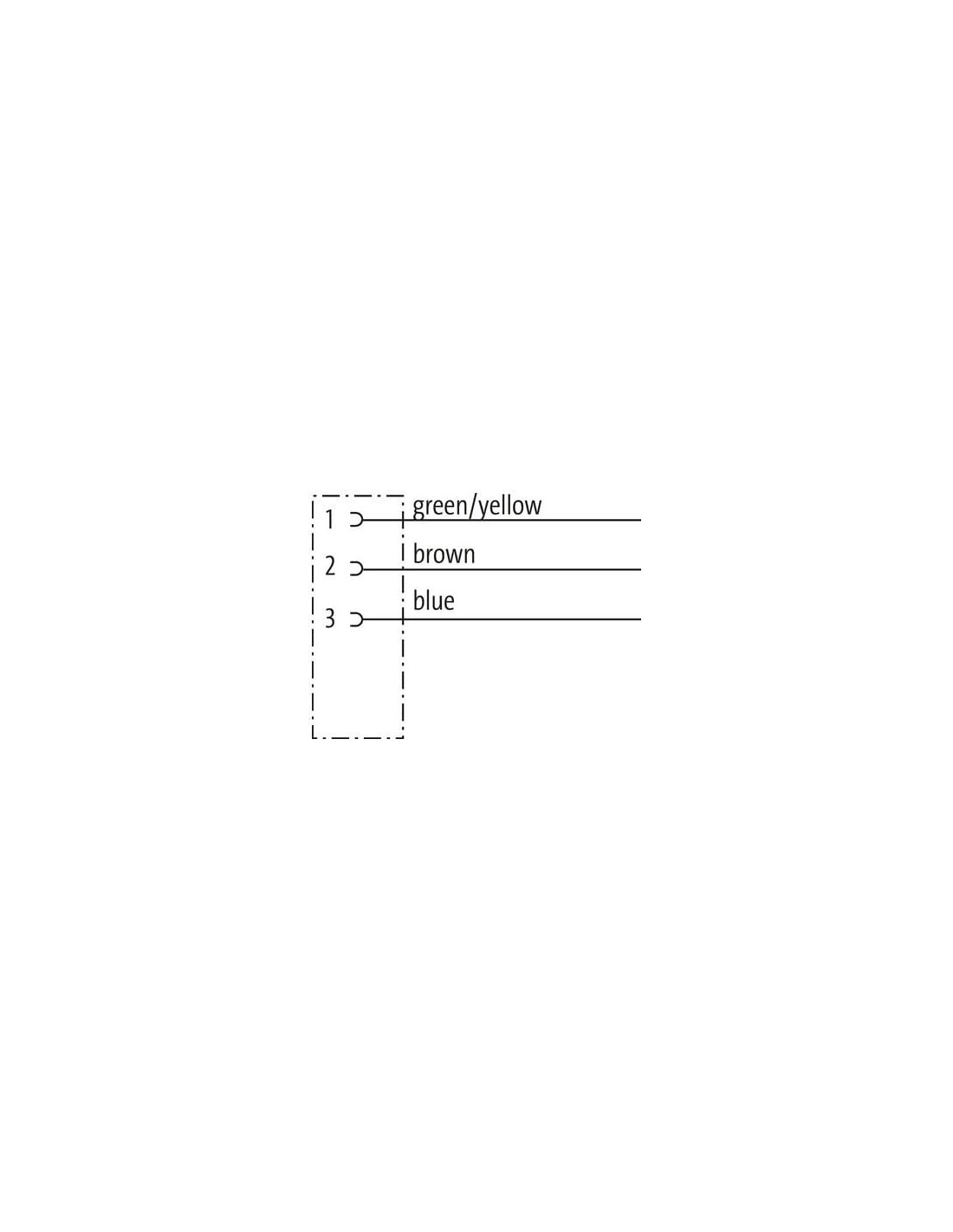

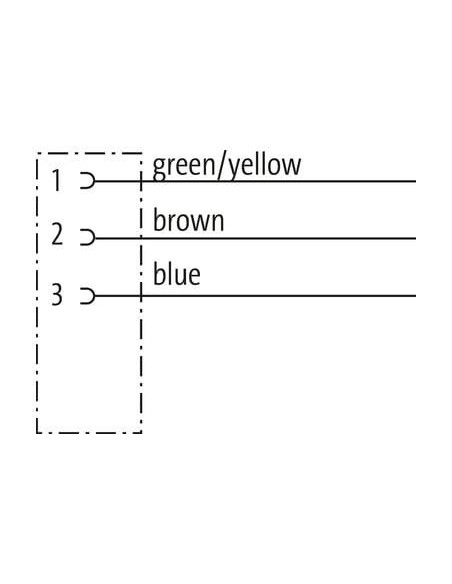

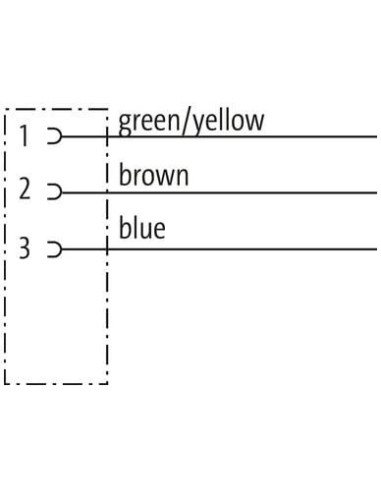

| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Kabel Konektor Mini 7/8" 3-pin – trwałe i niezawodne połączenie dla przemysłu
Kabel konektor Mini 7/8" 3-pin o długości 3 m, oznaczony kodem 7700-A3021-UMB0300, to dedykowane rozwiązanie do przesyłania energii i sygnałów w wymagających warunkach przemysłowych. Oferuje solidne i bezpieczne połączenie dzięki zastosowaniu wytrzymałych materiałów oraz wysokiego stopnia ochrony IP68, co gwarantuje odporność na pył, wilgoć oraz agresywne media.
Zastosowanie konektora 7/8" w automatyce, maszynach i przemyśle
Konektor 7/8" to popularny standard w automatyce przemysłowej i maszynowej. Wyprowadzenie żeńskie proste z 3 pinami umożliwia łatwe i szybkie podłączanie zasilania oraz sygnałów do układów elektroenergetycznych, szaf sterowniczych, napędów czy rozbudowanych instalacji maszynowych.
- Typowe zastosowania: podłączenia silników, czujników, elektrozaworów, urządzeń automatyki
- Wytrzymałość mechaniczna i bezpieczeństwo pracy w trudnych warunkach
- Uniwersalne przeznaczenie w środowiskach produkcyjnych oraz systemach transportowych
Budowa i trwałość – wysoka odporność na czynniki zewnętrzne
Obudowa wykonana z odpornego na chemikalia i oleje tworzywa PUR, a elementy blokujące z niklowanego cynkowego odlewu ciśnieniowego, gwarantują długotrwałą bezawaryjną eksploatację. Kabel o średnicy zewnętrznej 7,4 mm i przewodach o przekroju 1,5 mm² pozwala na przesył dużych prądów do 12 A przy napięciu do 600 V.
- Odporność na pięć milionów cykli gięcia – idealny do aplikacji wymagających ruchomych połączeń
- Odporność na płomień – spełnia normy IEC 60332-2-2 oraz UL 1581
- Szeroki zakres temperatur pracy – od -40°C do 80°C (przewód stały)
- Kolor izolacji: czarny (zewnętrzny), przewody: zielono-żółty, brązowy, niebieski
Informacje montażowe i bezpieczeństwo użytkowania
Montaż kabla Mini 7/8" opiera się na solidnym przykręcaniu z zabezpieczeniem przeciwwstrząsowym. Gwint 7/8" UN oraz szerokość klucza 24 mm ułatwiają szybkie podłączenie nawet w trudno dostępnych miejscach. Należy pamiętać o prawidłowym mocowaniu w celu ochrony przed nadmiernym obciążeniem mechanicznym oraz zachowaniu odpowiedniego promienia gięcia (stały: 7,5 x średnica zewnętrzna, ruchomy: 10 x średnica).
Korzyści z zastosowania kabla konektorowego 7700-A3021-UMB0300
Kabel konektorowy Mini 7/8" 3-pin pozwala na szybką i niezawodną instalację urządzeń elektrycznych oraz automatyki. Dzięki wysokiej odporności na warunki zewnętrzne sprawdza się zarówno w instalacjach stacjonarnych, jak i ruchomych. To rozwiązanie zapewniające nieprzerwany przesył mocy oraz sygnałów, nawet w ekstremalnych warunkach eksploatacyjnych.
- Kompatybilność z szeroką gamą urządzeń przemysłowych
- Odporność na oleje, chemikalia i płomienie
- Wysoka jakość połączeń i minimalizacja przerw w pracy maszyn
Polecamy także inne produkty z kategorii: Zasilanie »
