Żeński proste
7/8"

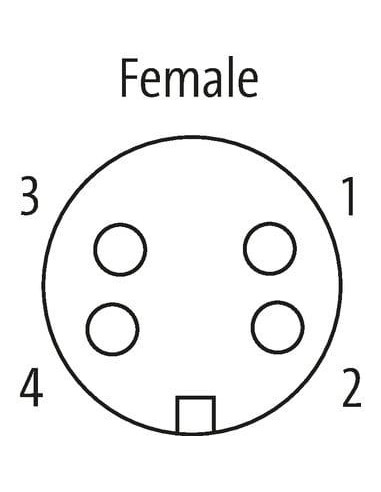

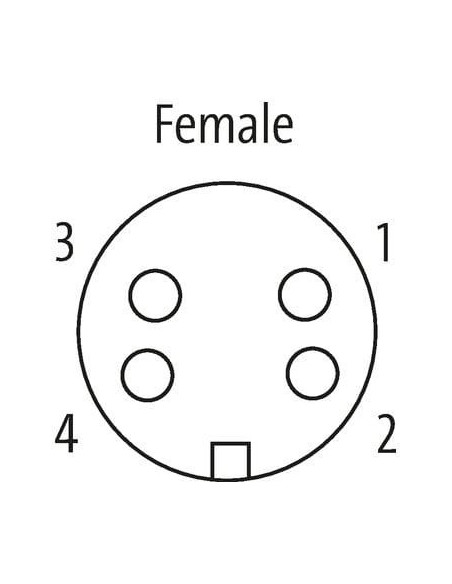

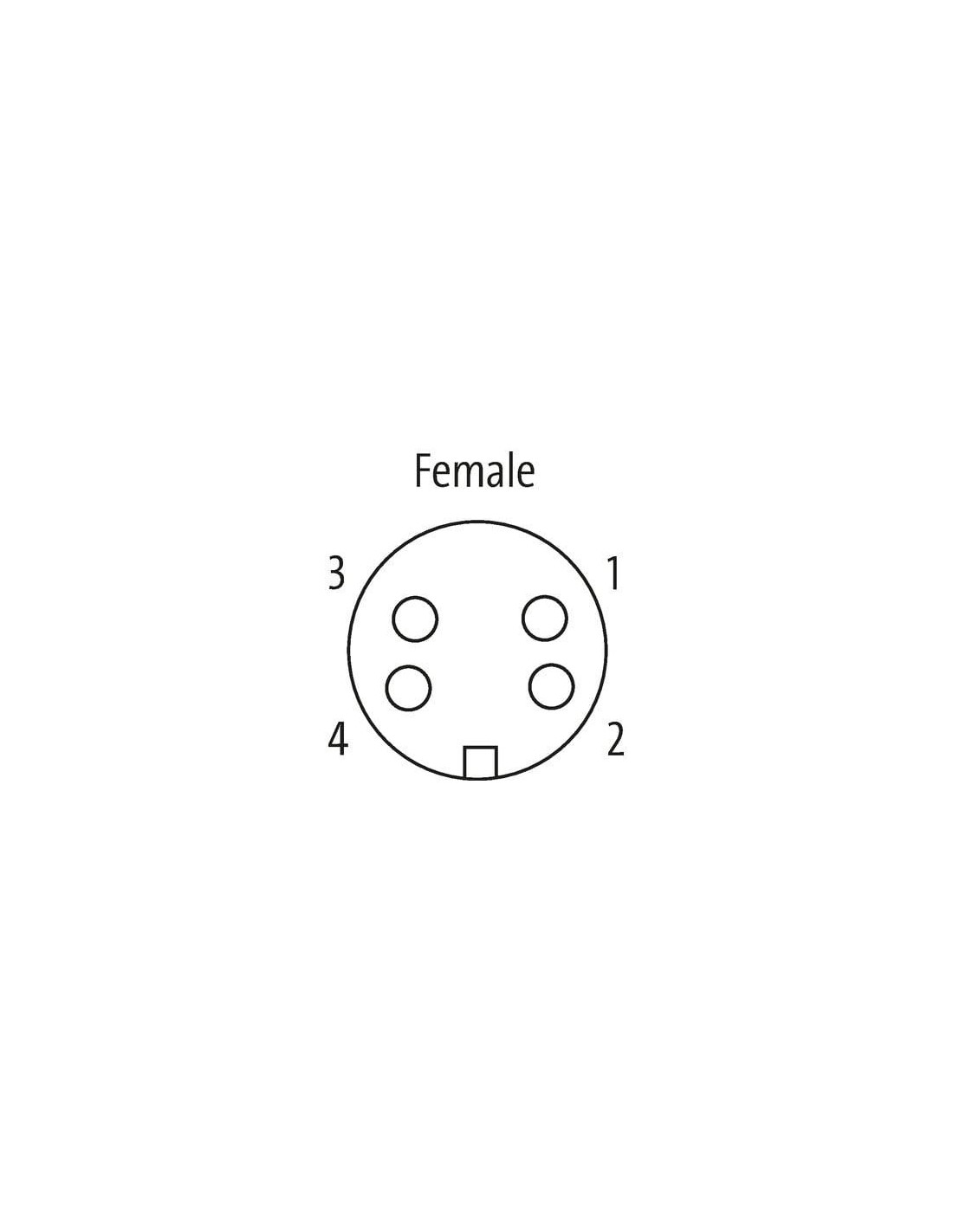

4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Kabel konektor Mini 7/8" 4-pinowy z wolnym końcem – 7700-A4021-UMC1000
Kabel konektor Mini 7/8" o długości 10 metrów z końcówką żeńską oraz wolnym końcem przewodów to wysokiej jakości rozwiązanie dedykowane przemysłowym połączeniom elektroenergetycznym. Model 7700-A4021-UMC1000 spełnia surowe wymagania środowiskowe oraz mechaniczne, zapewniając bezpieczne i trwałe połączenia w aplikacjach automatyki oraz instalacjach przemysłowych.
Zastosowania kabla konektorowego Mini 7/8" – profesjonalne połączenia w automatyce
Złącze Mini 7/8" to standard w licznych aplikacjach związanych z rozdziałem zasilania oraz sygnału w małych i dużych instalacjach technologicznych. Kabel ten jest szczególnie polecany do:
- Przemysłowych instalacji maszyn – do podłączania czujników, siłowników i rozdzielnic.
- Systemów transportu i automatyki – idealny do rozgałęzień oraz połączeń w trudnych warunkach środowiskowych.
- Budowy maszyn i urządzeń – prosty montaż dzięki zastosowaniu standardowego gwintu 7/8” oraz wytrzymałej obudowy.
- Modernizacji oraz serwisu instalacji – możliwość dostosowania długości przewodów.
Specyfika i zalety kabla konektorowego 7700-A4021-UMC1000
Produkt wyróżnia się:
- Trwałą konstrukcją – obudowa z tworzywa PUR o znakomitej odporności chemicznej, na oleje oraz inne agresywne media.
- Wysoką klasą szczelności IP68 – zapewnia ochronę przed pyłem i zanurzeniem w wodzie, gwarantując niezawodność nawet w wymagających aplikacjach.
- Szerokim zakresem temperatur pracy – od -25°C do 80°C, a przewód zachowuje elastyczność nawet do -50°C przy montażu stałym.
- Bezpieczeństwem elektrycznym – obsługuje napięcia do 600 V i prąd do 9 A na styk.

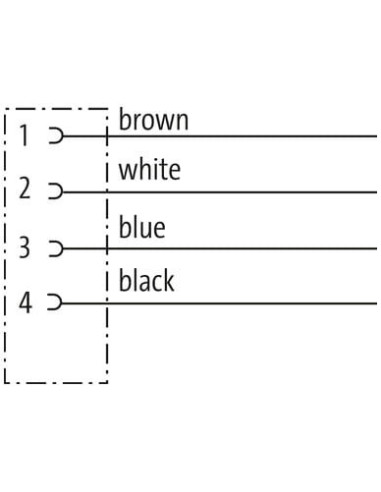

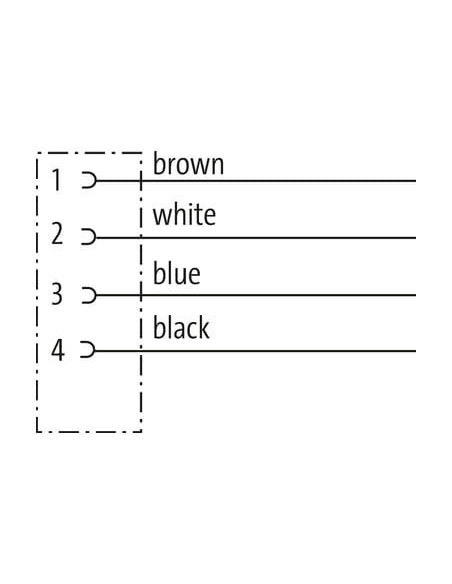

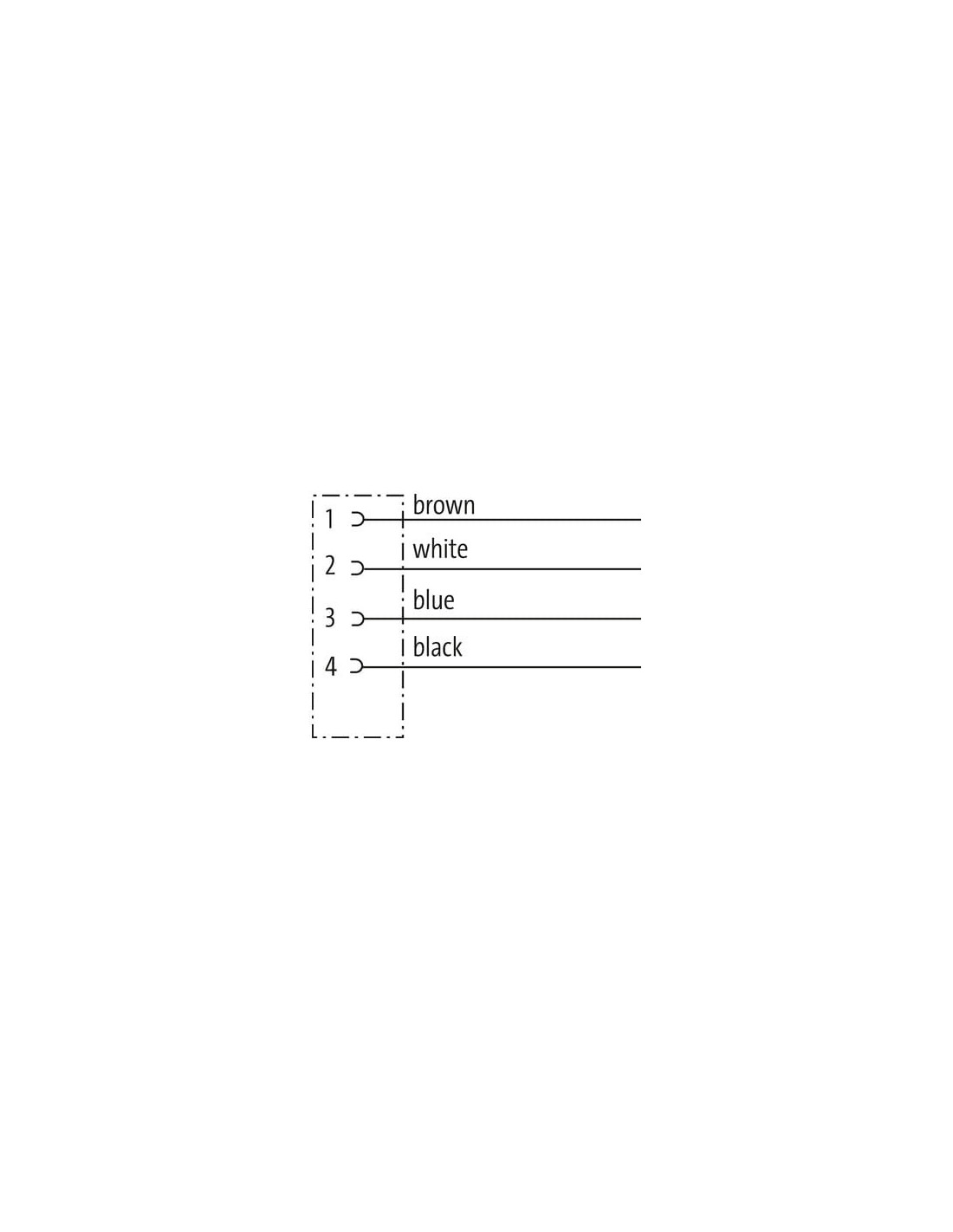

- Kolorowymi przewodami – łatwymi do identyfikacji (brązowy, biały, niebieski, czarny; każdy z przewodów o przekroju 1,5 mm²).
- Odpornością na ścieranie, oleje, benzynę i płomień – sprawdza się w aplikacjach wymagających niezawodności.
Budowa i instalacja – szybkie podłączanie Mini 7/8" 4-piny
Złącze wyposażone jest w gwint 7/8" – 16 UN i łatwo się montuje za pomocą narzędzia SW24. Przewody są fabrycznie rozprowadzone zgodnie ze schematem kolorów oraz opisem w dokumentacji technicznej, co skraca czas instalacji i minimalizuje ryzyko błędów połączeniowych. Możliwość montażu za pomocą nakrętek lub zacisków daje elastyczność instalacyjną.
Typowe parametry elektryczne i mechaniczne
Kabel wyposażono w cztery żyły o przekroju 1,5 mm², a izolacja oraz płaszcz wykonane są z wytrzymałego materiału PUR. Średnica przewodu zewnętrznego wynosi 8 mm, a długość standardowa to 10 m (inne długości na zamówienie).
Unikalne cechy produktu 7700-A4021-UMC1000
- Prosty przewód zakończony wolnymi końcówkami – umożliwia dowolną konfigurację w ramach instalacji.
- Brak koszulek kablowych – możliwość późniejszego doposażenia lub zastosowania indywidualnych zabezpieczeń mechanicznych.
- Odporność na drgania i wstrząsy – istotna w aplikacjach dynamicznych (np. maszyny, linie produkcyjne).
Konektor Mini 7/8" 4-pinowy to niezawodny przewód do zastosowań energetycznych i sygnałowych, zaprojektowany z myślą o środowisku przemysłowym, gdzie liczy się niezawodność, łatwość instalacji oraz długa żywotność.
