Żeński proste
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

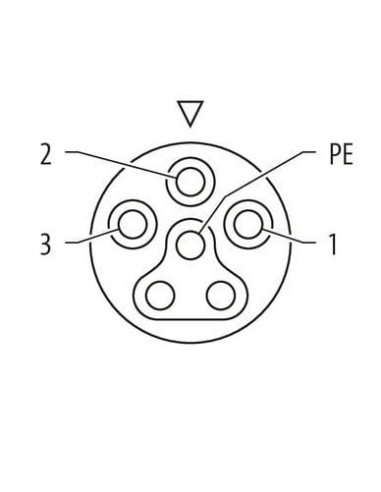

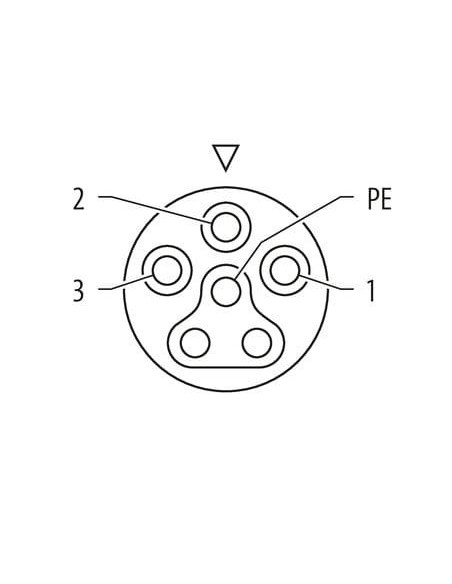

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

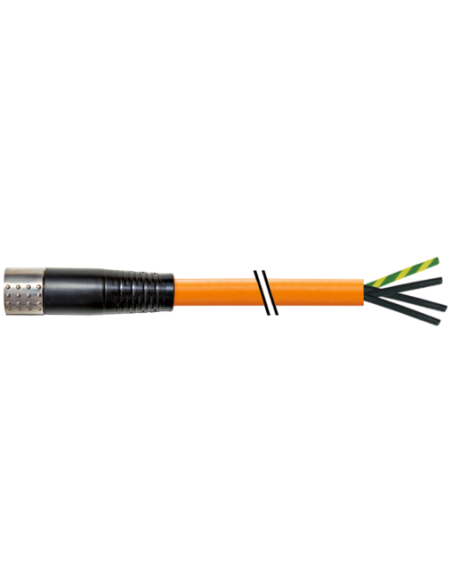

Złącze ekranowane MQ15-X-Power żeńskie 0° z kablem – wytrzymałe połączenie o wysokiej odporności chemicznej
Złącze MQ15-X-Power żeńskie 0° ekranowane z kablem (kod produktu: 7000-P8021-P121000) to niezawodne rozwiązanie dedykowane wymagającym aplikacjom przemysłowym, gdzie kluczowe są trwałość połączeń, bezpieczeństwo energetyczne oraz odporność na niekorzystne warunki środowiskowe.
Budowa i przeznaczenie złącza MQ15-X-Power
Ekranowane złącze typu MQ15 w wersji żeńskiej o kącie 0°, wyposażone w przewód o długości aż 10 metrów, stanowi praktyczne rozwiązanie do instalacji maszyn, linii produkcyjnych i szaf sterowniczych. Dzięki wysokiej odporności chemicznej oraz odporności na oleje, produkt sprawdzi się również w środowiskach narażonych na działanie agresywnych substancji.
- Kompaktowa głowica o długości 76,7 mm i średnicy 22 mm – idealna do przestrzeni o ograniczonym dostępie.
- Bagnetowy system zamykania zapewnia szybki i pewny montaż.
- Stopień ochrony IP67 gwarantuje szczelność i bezpieczeństwo w trudnych warunkach przemysłowych.
Parametry elektryczne i bezpieczeństwo użytkowania
MQ15-X-Power obsługuje napięcie robocze do 600 V AC oraz prąd do 13 A na styk, co pozwala na zasilanie urządzeń o dużym poborze mocy. Dodatkowa ochrona elektryczna z minimalnym ryzykiem przebicia (napięcie szczytowe 4 kV) czyni to rozwiązanie bezpiecznym w wymagających aplikacjach.
Przewód – elastyczność i trwałość na lata
Kabel z izolacją TPE, o pomarańczowej powłoce i przekroju 4 x 1,5 mm², gwarantuje elastyczność i odporność na wielokrotne zginanie. Konstrukcja ekranu z gołego oplotu miedzianego chroni przed zakłóceniami elektromagnetycznymi. Kabel spełnia normy odporności na płomienie (UL 1581, IEC 60332-2-2) oraz wykazuje wysoką odporność na czynniki chemiczne i oleje.
- Zakres pracy przewodu: temperatura od -40°C do +80°C (stała instalacja), do 60°C w ruchu
- Wytrzymałość mechaniczna: do 5 milionów cykli zginania – idealny do aplikacji dynamicznych i robotyki
Złącze MQ15-X-Power – schemat połączeń, bezpieczeństwo montażu i typowe zastosowania

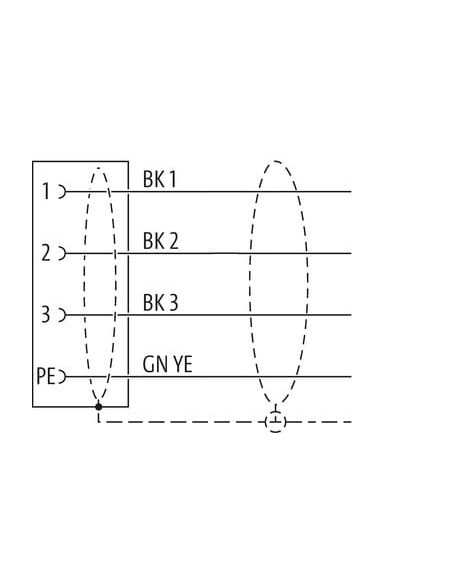

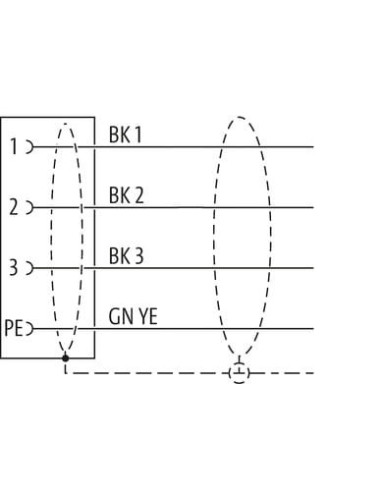

Przewodnik połączeń opiera się na czterech przewodach: trzech czarnych oraz zielono-żółtym (PE), co ułatwia szybkie podłączenie do zasilania trójfazowego lub urządzeń jedno- i trójfazowych z uziemieniem. Precyzyjna konfiguracja pinów zapewnia łatwą integrację z innymi komponentami automatyki oraz bezpieczną eksploatację.
- Przemysł maszynowy i automatyka przemysłowa
- Transport i logistyka
- Systemy zasilania rozdzielni
- Robotyka oraz linie produkcyjne
Stosowanie ekranowanego złącza z przewodem pozwala na eliminację zakłóceń elektromagnetycznych, co zwiększa niezawodność systemów sterowania i zasilania.
Podsumowanie – kluczowe zalety złącza MQ15-X-Power z kablem
- Szybki i pewny montaż dzięki bagnetowemu zamknięciu
- Wysoka odporność na czynniki zewnętrzne – IP67, odporność chemiczna oraz na oleje
- Uniwersalne zastosowanie w różnych gałęziach przemysłu
- Odporność na intensywne użytkowanie i dynamiczne obciążenie
Złącze MQ15-X-Power żeńskie 0° ekranowane z kablem 10 m to profesjonalne rozwiązanie dla instalacji wymagających trwałych i bezpiecznych połączeń zasilających w trudnych warunkach przemysłowych.
