Męski prosty
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

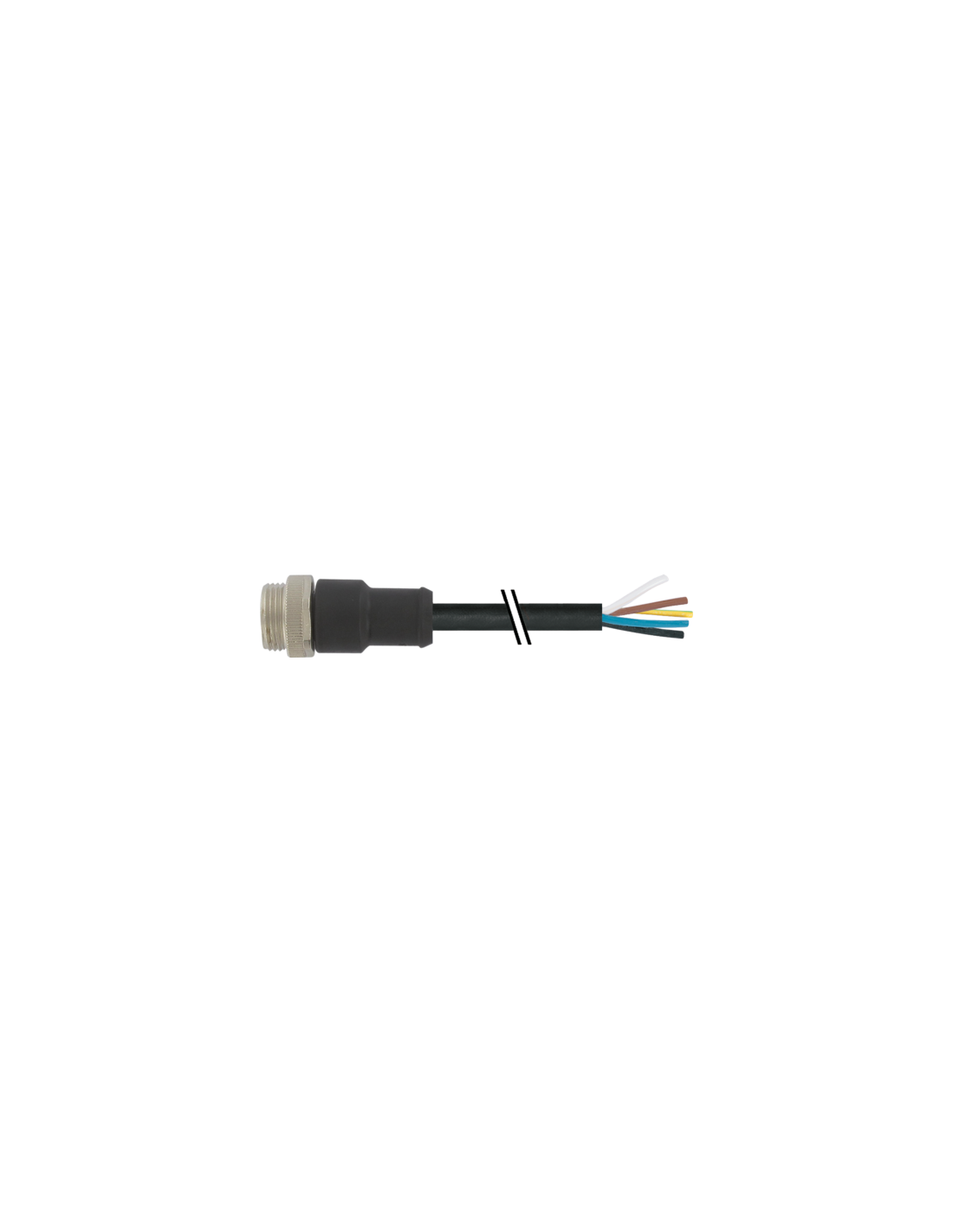

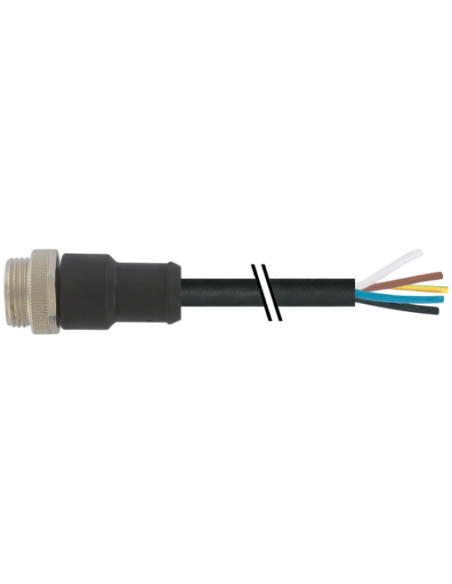

Złącze 3-biegunowe 7/8" męskie proste z kablem 3m – 7700-A3001-UMB0300
Złącze 7/8" 3-biegunowe męskie z przewodem 3 metry to rozwiązanie dedykowane wymagającym aplikacjom przemysłowym i systemom automatyki, w których kluczowe są niezawodność połączeń oraz wysoka odporność na warunki środowiskowe. Kod produktu: 7700-A3001-UMB0300.
Zastosowanie złączy 7/8" z przewodem
Złącza typu 7/8" powszechnie wykorzystywane są w:
- Instalacjach zasilających maszyny i urządzenia przemysłowe,
- Rozproszonych systemach automatyki i robotyki,
- Podłączeniach czujników, siłowników oraz elementów wykonawczych,
- Systemach transportu wewnętrznego i liniach produkcyjnych,
- Aplikacjach wymagających wodoszczelnego złącza (IP68),
- Miejscach o wysokim narażeniu na oleje, smary i czynniki chemiczne.
Zalety złącza z przewodem 3-biegunowym 7/8"
Wytrzymałość, pewność połączeń i wszechstronność – złącze zostało zaprojektowane z myślą o długotrwałej eksploatacji, nawet w trudnych warunkach przemysłowych. Obudowa wykonana z tworzywa sztucznego PUR o podwyższonej odporności chemicznej i mechanicznej oraz niklowana powłoka blokady gwarantują solidną ochronę styków.

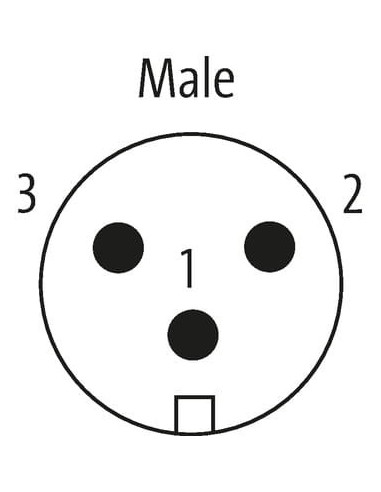

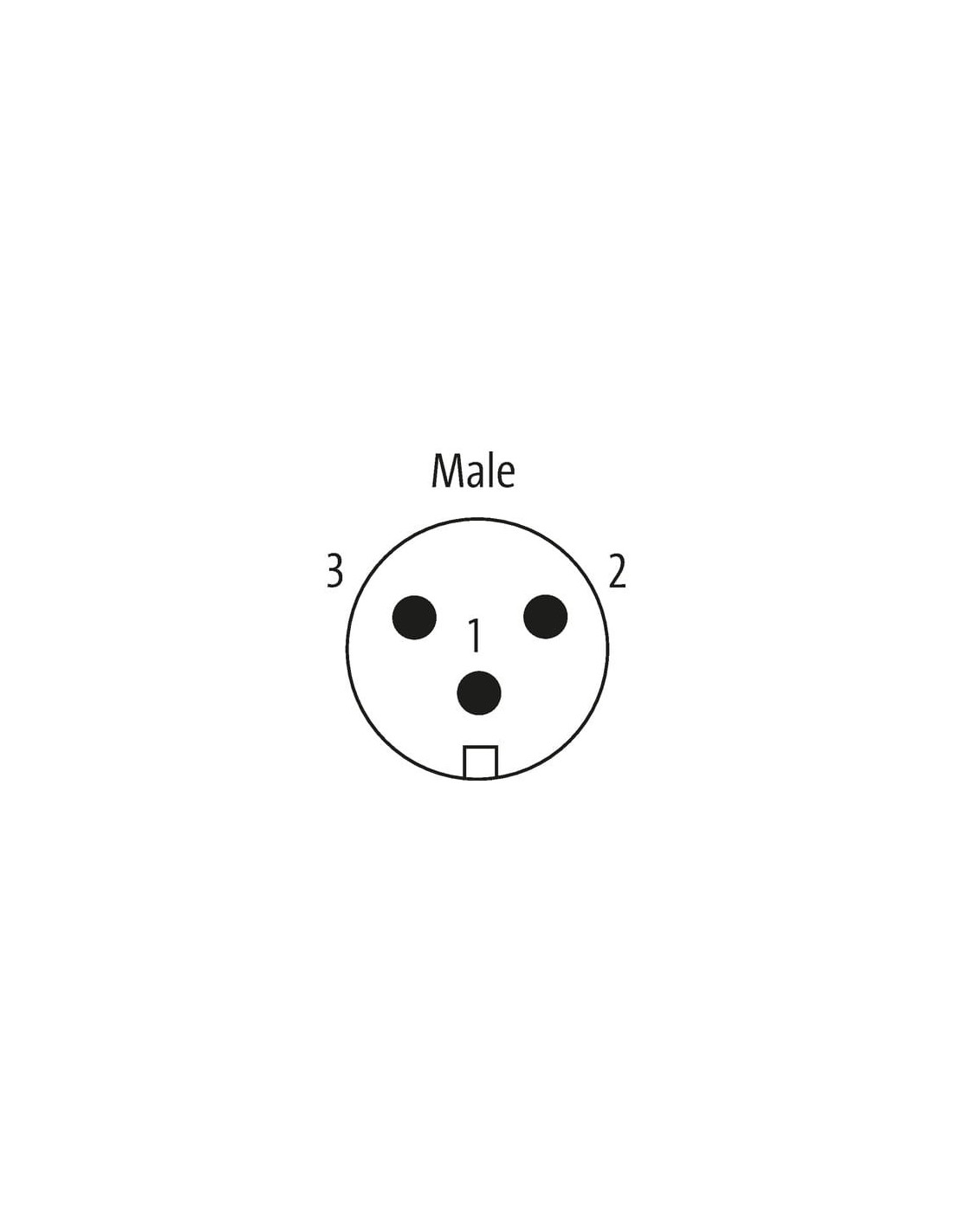

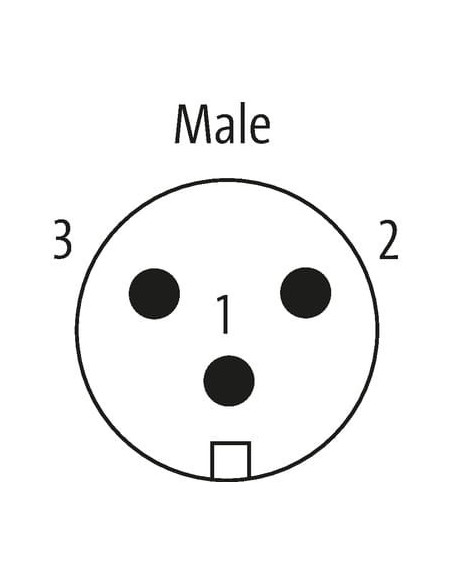

Uniwersalny i przejrzysty układ przewodów:

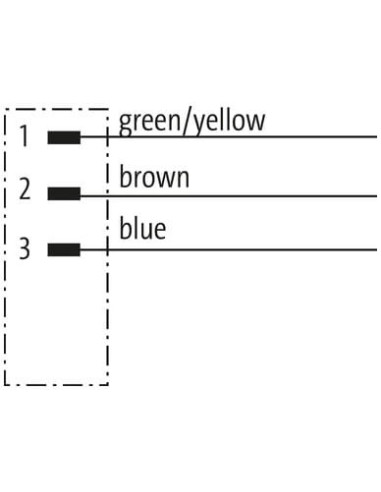

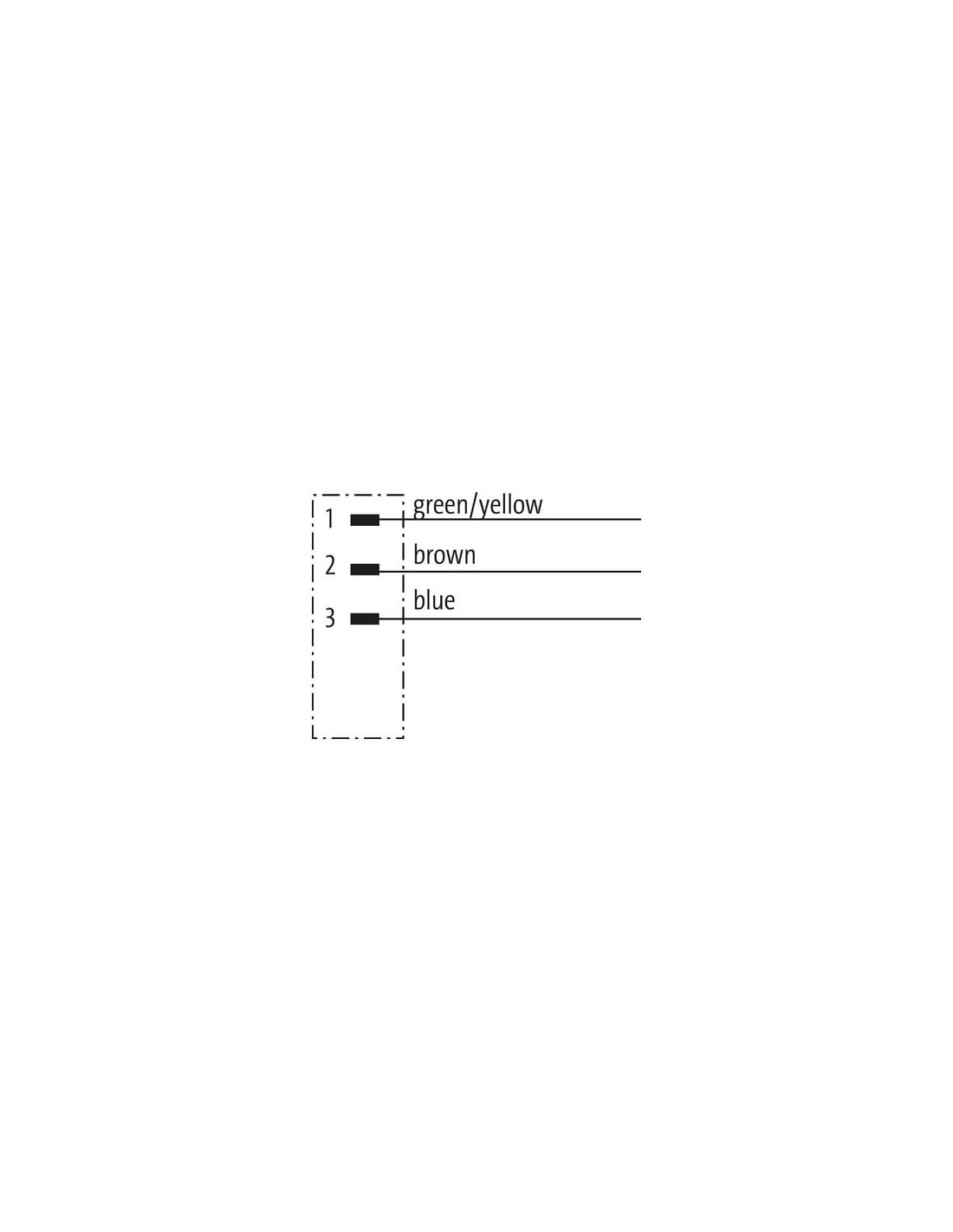

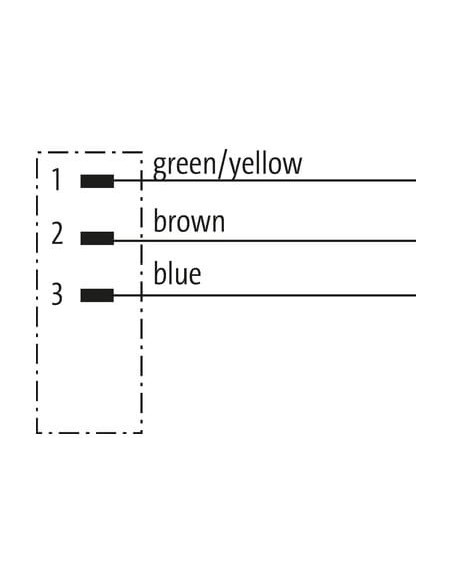

- Przewód 3-żyłowy: zielono-żółty (PE), brązowy (L), niebieski (N)
- Przewód z czarną izolacją
- Żyły o przekroju 1,5 mm² zapewniają pewne przenoszenie prądu do 12A
Konstrukcja złącza umożliwia łatwy i szybki montaż poprzez włożenie i dokręcenie elementu (SW24). Wysoka klasa szczelności IP68 pozwala na pracę w wilgotnym i zapylonym otoczeniu – idealne rozwiązanie dla przemysłu spożywczego, maszynowego, motoryzacyjnego oraz energetyki.
Zastosowania i bezpieczeństwo w eksploatacji
Produkt znajduje zastosowanie w miejscach, gdzie wymagane są pewne i trwałe połączenia elektryczne o dużym zakresie napięć roboczych (do 600 V AC/DC) oraz wysokim prądzie roboczym (12A). Złącze wyposażone jest w wbudowane zabezpieczenie przeciwwstrząsowe, dzięki czemu nadaje się również do pracy w terenach o dużych wibracjach.
Temperatura pracy przewodu wynosi od -40°C do 80°C (praca stała) i od -20°C do 80°C (praca ruchoma), co pozwala na instalację zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych. Zastosowane materiały gwarantują wysoką odporność na oleje, benzyny, środki chemiczne oraz spełniają wymagania w zakresie niepalności (normy IEC, UL).
Informacje dodatkowe, montaż i uwagi użytkowe
Złącze 3-biegunowe 7/8" przygotowane jest do instalacji w przewodach energetycznych bez konieczności stosowania dodatkowych koszulek kablowych. Średnica zewnętrzna przewodu wynosi 7,4 mm (tolerancja ±5%), a promienie gięcia kształtują się na korzystnym poziomie:
- stały promień zgięcia: 7,5 x średnica zewnętrzna przewodu,
- promień gięcia w ruchu: 10 x średnica zewnętrzna przewodu,
- żywotność przewodu: do 5 milionów cykli (C-track).
Złącze Mini (7/8") 3-biegunowe 7700-A3001-UMB0300 to sprawdzone rozwiązanie dla wymagających aplikacji, zapewniające wysoki poziom bezpieczeństwa i niezawodności połączeń w układach zasilających i sterujących.
