Męski prosty
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

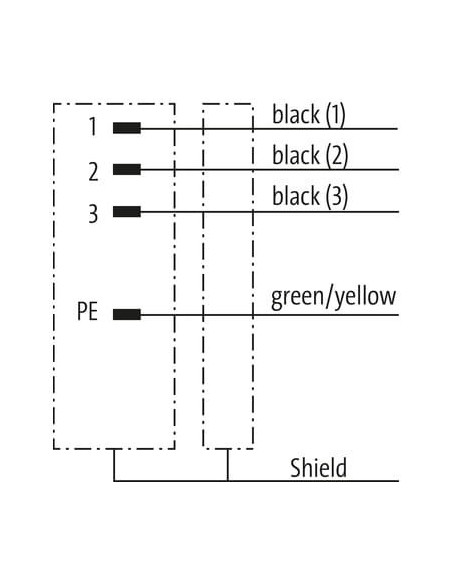

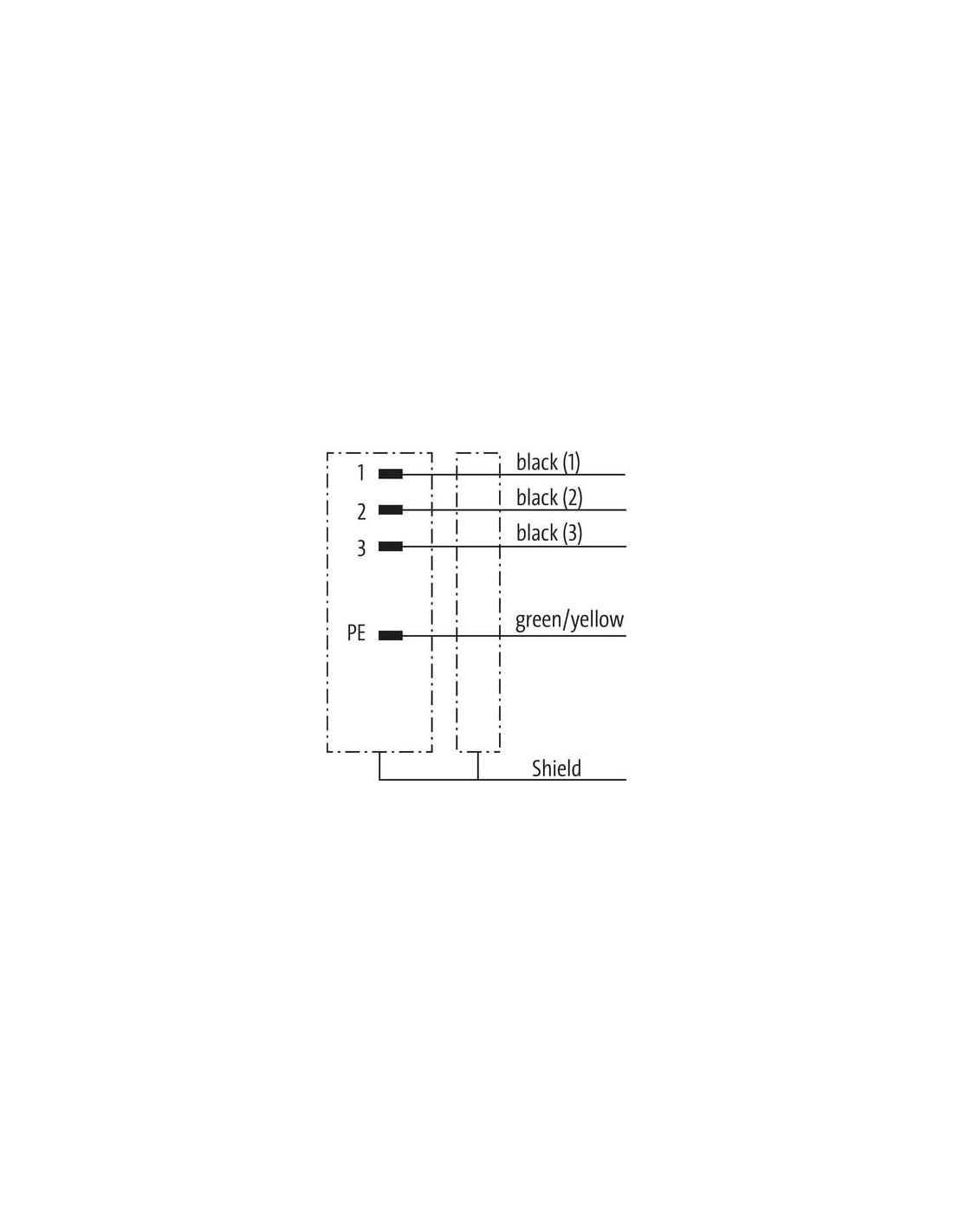

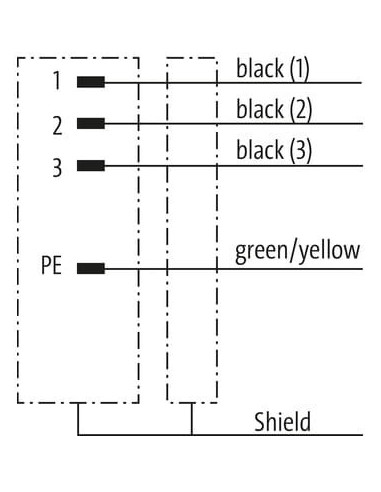

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

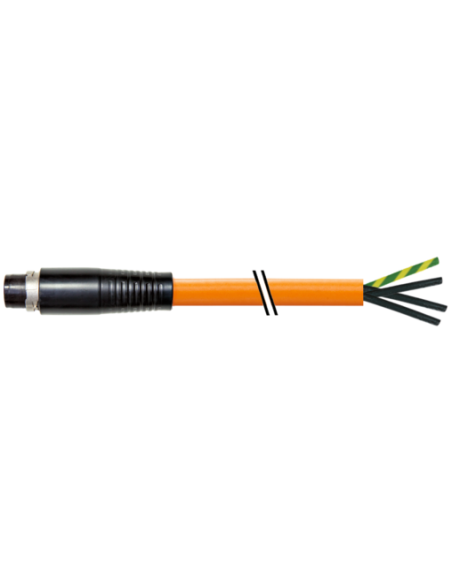

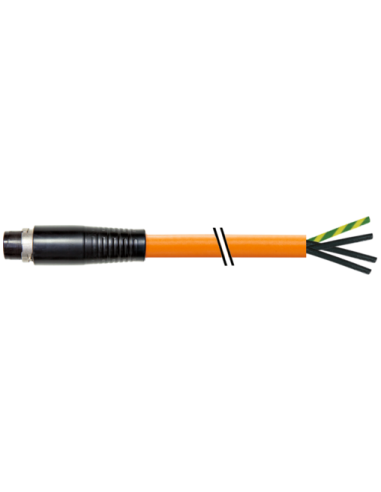

Przemysłowy przewód złączowy MQ15-X-Power 4-pinowy z kablem 10 m
Złącze MQ15-X-Power o długości 10 metrów to profesjonalny przewód przemysłowy zaprojektowany do wymagających aplikacji zasilających oraz transmisji sygnałów w automatyce i przemyśle. Model o kodzie 7000-P8001-P121000 wyposażony jest w prosty, czteropinowy wtyk męski, co zapewnia uniwersalność zastosowania oraz efektywny przesył energii nawet w trudnych warunkach eksploatacji.
Zalety i charakterystyka przewodu zasilającego MQ15-X-Power
- Wysoka odporność chemiczna i olejowa – obudowa z trwałego tworzywa sztucznego gwarantuje długotrwałą i bezpieczną pracę w środowiskach przemysłowych.
- Bardzo dobre właściwości mechaniczne – złącze posiada stopień ochrony IP67 (zgodnie z EN IEC 60529), co zabezpiecza przed pyłem oraz chwilowym zanurzeniem w wodzie.
- Prąd roboczy do 13 A oraz napięcie do 600 V (AC) na styk umożliwiają przesył dużych obciążeń bez ryzyka przegrzania linii zasilających.
- Zabezpieczenie zamykające – bagnetowe – ułatwia szybki i pewny montaż oraz demontaż połączenia.
- Wytrzymałość na cykle wtykowe – projektowane na minimum 500 cykli, idealne do instalacji często serwisowanych.
Typowe zastosowania przewodu MQ15-X-Power
Przewody typu MQ15-X-Power dedykowane są do zasilania i połączeń sygnałowych w:
- liniach produkcyjnych i systemach automatyzacji przemysłowej,
- robotyce oraz technice sterowania maszynami,
- urządzeniach transportujących i przenośnikach taśmowych,
- napędach silnikowych oraz układach rozdziału energii,
- systemach bezpieczeństwa i monitoringu przemysłowego.
Ekranowanie przewodu (oplot miedziany) zwiększa odporność na zakłócenia elektromagnetyczne, a zastosowana izolacja TPE sprawia, że przewód nadaje się również do pracy w środowiskach o wysokim zapyleniu oraz obecności smarów, olejów czy substancji chemicznych.
Budowa i konstrukcja złącza MQ15-X-Power
- 4 żyły (3 czarne, 1 zielono-żółta PE) – pozwala na wygodne podłączenie zarówno zasilania, jak i uziemienia,
- Średnica zewnętrzna przewodu: 8 mm – zapewnia wytrzymałość mechaniczną i elastyczność instalacji,
- Kolor izolacji – pomarańczowy – umożliwia szybką identyfikację w szafach sterowniczych i trasach kablowych,
- Wysoka klasa palności obudowy (UL94 HB) oraz odporność na promieniowanie UV, płomienie, oleje, benzynę i środki chemiczne.
Warunki pracy i możliwości montażowe
- Praca w szerokim zakresie temperatur: od -25°C do 80°C (dla złącza), do -40°C (kabel stały) oraz do +80°C (maksymalnie),
- Zalecane promienie gięcia: 10 x średnica zewnętrzna – zarówno dla instalacji stałej, jak i ruchomej,
- Przewód nadaje się do pracy w systemach dynamicznych (do 5 mln cykli zgięcia),
- Bagnetowy mechanizm zamykania zapewnia szybki montaż i pewność połączenia.
Bezpieczeństwo i standardy
MQ15-X-Power spełnia rygorystyczne normy bezpieczeństwa, dzięki odporności na przepięcia do 4 kV oraz wysokiej kategorii izolacji (IEC 60664-1, grupa I). Złącze oraz przewód charakteryzują się wysoką niezawodnością i trwałością w wymagających warunkach przemysłowych, zarówno pod względem mechanicznym, jak i elektrycznym.
Dzięki uniwersalnej konstrukcji i solidności wykonania przewód MQ15-X-Power znajduje zastosowanie w licznych aplikacjach przemysłowych, gdzie wymagana jest wytrzymałość, bezpieczeństwo oraz niezawodność długotrwałej pracy.
