Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złączka kątowa 7/8" 5-pinowa żeńska z kablem – idealne rozwiązanie do wymagających aplikacji przemysłowych

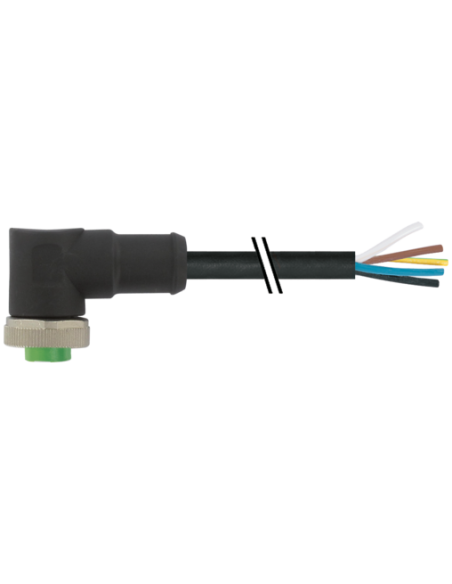

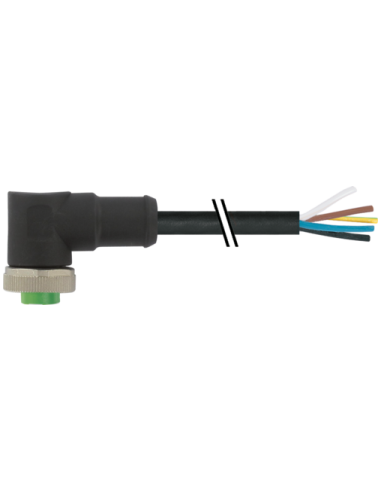

Mini 7/8” 5 biegunów – złącze żeńskie 90° z kablem (kod produktu: 7700-A5031-UMD0500) to specjalistyczna złączka przeznaczona do zastosowań przemysłowych i automatyki, zapewniająca niezawodne połączenie sygnałowe i zasilające w środowiskach o wysokich wymaganiach technicznych. Dzięki zastosowaniu wysokiej jakości materiałów, takich jak wytrzymałe tworzywo PUR oraz cynkowy odlew ciśnieniowy, złącze cechuje się doskonałą odpornością na uszkodzenia mechaniczne, chemikalia oraz oleje, co gwarantuje długą żywotność w nawet najbardziej wymagających warunkach.
Zastosowania złącza 7/8" 5-pinowego z kablem
Złącze znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, systemach sterowania, zasilania oraz transmisji sygnałów. Idealnie sprawdza się w maszynach produkcyjnych, liniach montażowych, urządzeniach transportowych, a także w instalacjach wymagających wysokiej szczelności IP68. Ze względu na dużą wytrzymałość, produkt jest polecany do integracji w systemach narażonych na częste wibracje oraz trudne warunki środowiskowe.
- Automatyka i robotyka przemysłowa
- Systemy transportu technologicznego
- Instalacje maszyn i linii produkcyjnych
- Zasilanie urządzeń wykonawczych
- Połączenia elektroenergetyczne w warunkach podwyższonej wilgotności oraz ekspozycji na chemikalia
Najważniejsze cechy produktu – mini złącze 7/8" z kablem
- Wytrzymała konstrukcja – obudowa z tworzywa PUR odporna na ścieranie, uszkodzenia mechaniczne i oddziaływanie chemiczne
- Zabezpieczenie przeciwwstrząsowe – umożliwia bezpieczny montaż nawet w przypadku intensywnych drgań
- Wysoka klasa szczelności IP68 – ochrona przed wodą i pyłem przy odpowiednim montażu
- 5 biegunów – umożliwia przekazywanie zasilania i sygnału w jednym przewodzie
- Maksymalne napięcie robocze – do 600 V AC/DC oraz prąd do 9 A na styk
- Szeroki zakres temperatur pracy – od -25°C do 80°C dla złączki, od -50°C do 80°C dla kabla (przy instalacji stałej)

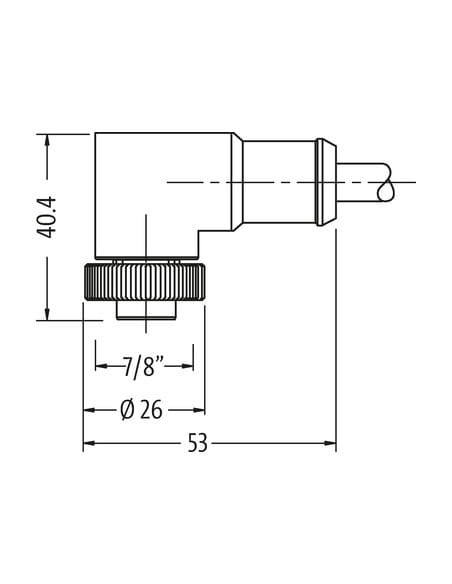

Specyfika techniczna i konstrukcja złącza 7/8" Mini 5-pinowe
Produkt wyposażony jest w solidny, 5-żyłowy przewód o przekroju 1,5 mm², z wytrzymałą powłoką PUR odporną na uszkodzenia mechaniczne, promieniowanie UV oraz oleje. Kątowe wykonanie złącza ułatwia montaż w miejscach o ograniczonej przestrzeni. Wtyczka posiada wytrzymały gwint 7/8” oraz blokadę z niklowanej nakrętki, co zapewnia pewne i stabilne połączenie.
Kolorowe oznaczenie żył upraszcza identyfikację podczas podłączania, a szczegółowo opisany schemat połączeń ułatwia szybkie i bezbłędne okablowanie urządzeń. Produkt charakteryzuje się również wysoką odpornością na gięcie – duża liczba cykli gięcia jest gwarancją niezawodności w aplikacjach ruchomych (do 5 milionów cykli).
Bezpieczeństwo i trwałość – stopień ochrony, odporność na ścieranie oraz czynniki chemiczne
- Odporność na płomień: spełnia normy IEC 60332-2-2 i UL 1581
- Odporność na oleje i benzynę: potwierdzona zgodnie z DIN EN 60811-404
- Stopień ochrony IP68: zabezpieczenie przed przenikaniem pyłu oraz wody, nawet przy krótkotrwałym zanurzeniu
Typowe zastosowania mini złączy kątowych 7/8" w systemach zasilania i sygnalizacji
Złącze kątowe z kablem 7/8” (5 pinów) szczególnie polecane jest tam, gdzie istotna jest niezawodność transmisji sygnału i zasilania w trudnych warunkach środowiskowych. Znajduje zastosowanie w instalacjach elektroenergetycznych, urządzeniach automatyzacji, systemach sterowania i zabezpieczania maszyn, a także w połączeniach ruchomych wymagających długiej żywotności przewodu.
Wybór tego typu złącza umożliwia łatwą integrację z szeroką gamą urządzeń przemysłowych oraz zapewnia bezpieczeństwo eksploatacji przez wiele lat.
