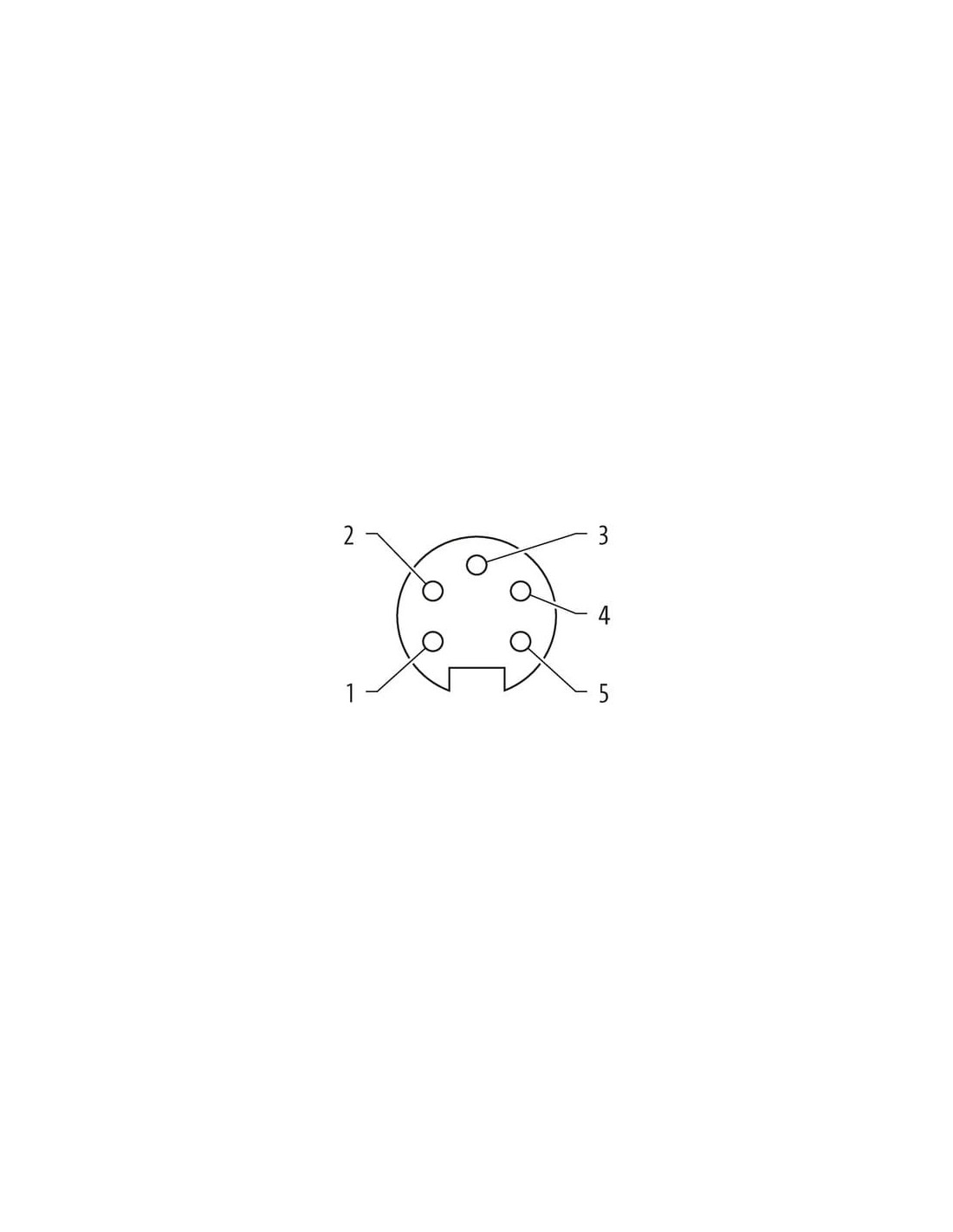

Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

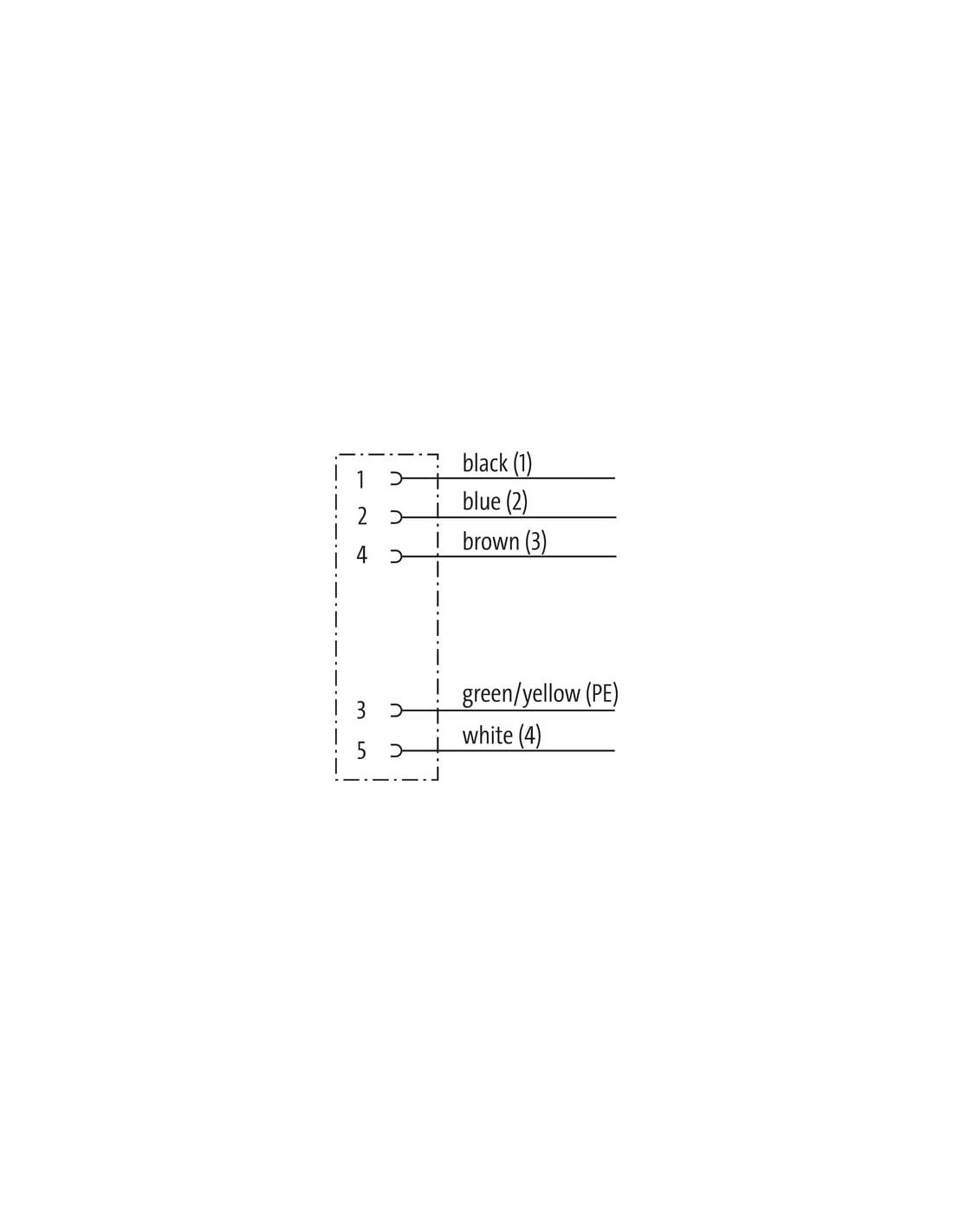

| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor 7/8" żeński prosty z wolnymi końcami przewodów – 7000-78021-9610500
Konektor 7/8" żeński, prosty z wolnymi kablami to wysokiej jakości złącze elektryczne przeznaczone do zastosowań przemysłowych. Rozwiązanie to doskonale sprawdza się w zasilaniu maszyn, systemów automatyki oraz instalacji wymagających solidnego połączenia i odporności na trudne warunki środowiskowe.
Zastosowanie konektora 7/8" z wolnymi końcami przewodów
Produkt znajduje szerokie zastosowanie w wielu branżach przemysłu, takich jak automatyka przemysłowa, transport i logistyka, technologie wodno-kanalizacyjne, czy linie produkcyjne i maszyny. Szczególnie nadaje się do podłączania czujników, siłowników, napędów oraz rozdzielnic, gdzie kluczowe znaczenie ma niezawodność połączenia oraz łatwość montażu.
- Zasilanie urządzeń przemysłowych
- Automatyka i infrastruktura przemysłowa
- Systemy sterowania i monitoringu
- Linie produkcyjne oraz systemy transportowe
- Aplikacje wymagające wysokiej odporności na czynniki chemiczne oraz oleje
Główne cechy konektora 7/8" z serii 7000-78021-9610500
- Obudowa z tworzywa sztucznego – odporność na chemikalia i oleje
- 5 pinów – uniwersalne zastosowanie do zasilania i sygnałów
- Wysoka szczelność – stopień ochrony IP67 (przy poprawnym montażu)
- Wytrzymałość mechaniczna – zabezpieczenie przeciwwstrząsowe, niklowana powłoka, gwint 7/8"
- Kabel PUR – trwała powłoka odporna na uszkodzenia i ścieranie
- Długość kabla: 5 metrów (inne długości dostępne na zamówienie)
- Prąd roboczy do 12A/pin – efektywne zasilanie nawet wymagających odbiorników
- Temperatura pracy od -25°C do 85°C (konektor), do -50°C (kabel)
- Bezpieczny montaż – łatwe zaciskanie i niezawodne mocowanie

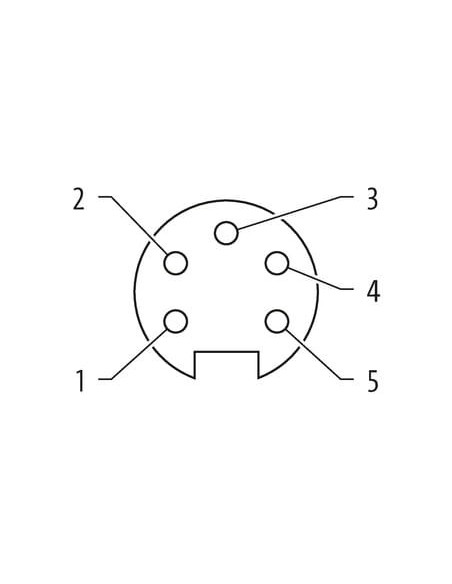

Budowa konektora i oznaczenia przewodów
Konektor posiada prawidłowe kolorowe oznaczenia przewodów (czarny, niebieski, brązowy, zielono-żółty, biały), co ułatwia szybki i bezbłędny montaż oraz podłączenie do instalacji elektrycznej. Złącze zostało zaprojektowane z myślą o bezpiecznej i trwałej eksploatacji w trudnych warunkach przemysłowych.
- Średnica zewnętrzna: 27,7 mm, długość: 61 mm
- Przewód 5x1,5mm2, osłona PUR, żyły miedziane, izolacja PP
- Odporność na zginanie: nawet do 5 milionów cykli
Trwałość i odporność na warunki środowiskowe
Wysoka odporność na czynniki atmosferyczne, ścieranie, oleje i płomienie umożliwia bezpieczne wykorzystywanie połączenia zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych. Przewód wykonany jest z materiałów wolnych od halogenów, ołowiu i kadmu – zgodny z normami ochrony środowiska, przyjazny dla użytkownika i środowiska.
Konektor 7/8" – pewność niezawodności i bezpieczeństwa połączeń
5-pinowy konektor 7/8" żeński z wolnymi końcami przewodów to gwarancja niezawodnego połączenia i stabilnej pracy urządzeń w warunkach przemysłowych. Konstrukcja dostosowana do wymagań nowoczesnych systemów automatyki umożliwia szybki i pewny montaż, a odpowiednie parametry techniczne zapewniają bezpieczeństwo użytkowania, nawet przy wyższych obciążeniach prądowych i napięciowych.
Polecamy także inne produkty z kategorii: Zasilanie »
