Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

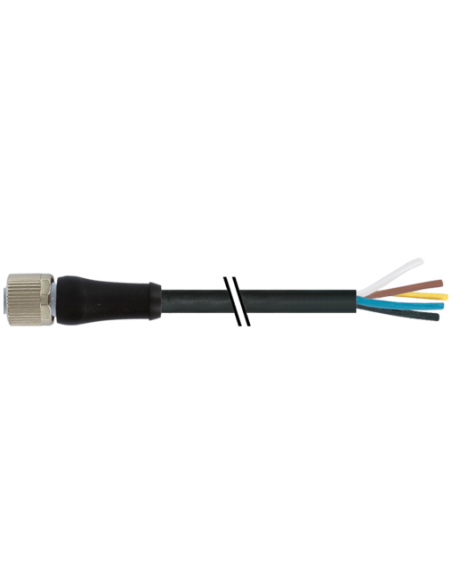

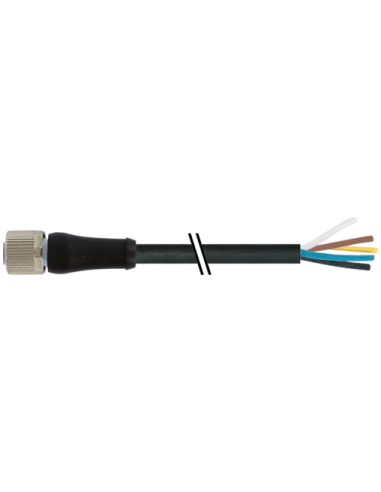

Konektor M12 Power Kod L – Przewód zasilający do wymagających aplikacji przemysłowych
Konektor M12 Power Kod L (żeński, prosty, z wolnym końcem przewodu) o numerze katalogowym 7000-P4221-P040200 to wysokiej jakości komponent przeznaczony do niezawodnego zasilania urządzeń przemysłowych. Charakteryzuje się solidną konstrukcją oraz wysoką odpornością na trudne warunki środowiskowe, co pozwala na szerokie zastosowanie w automatyce przemysłowej, budowie maszyn, systemach transportowych oraz instalacjach energetycznych.
Najważniejsze cechy konektora M12 Power Kod L
- 5-pinowe złącze M12 z kodowaniem L – dedykowane do przesyłu zasilania przy wysokim prądzie (do 12 A na pin).
- Prosta, żeńska wersja z wolnym końcem przewodu – umożliwia łatwe i szybkie podłączenie w instalacji elektrycznej oraz integrację z innymi urządzeniami.
- Obudowa i powłoka wykonane z wytrzymałego tworzywa PUR oraz cynkowanego odlewu ciśnieniowego, gwarantujące odporność na oleje, chemikalia oraz uszkodzenia mechaniczne.
- Stopień ochrony IP65/IP67 (po włożeniu i przykręceniu) zapewnia pełną ochronę przed wnikaniem pyłu i wody, co umożliwia pracę w trudnych warunkach.
- Przewód o długości 2 m oraz przekroju żyły 1,5 mm² z wytrzymałą powłoką PUR.
- Temperatura pracy: od -25°C do 85°C (w zależności od jakości kabla nawet -50°C przy stałej instalacji), co pozwala na stosowanie w szerokim zakresie środowisk.
- Maksymalne napięcie robocze: 63 V DC, dopuszczalne napięcie przewodu do 1000 V AC.
- Certyfikaty bezpieczeństwa oraz zgodność z normą IEC 61076-2-111, cURus.
Zastosowanie konektora M12 Power Kod L w przemyśle
Konektory M12 Power Kod L są wykorzystywane wszędzie tam, gdzie wymagana jest pewność połączenia i wysoka jakość przesyłu zasilania w warunkach przemysłowych. Najczęściej są stosowane w:
- automatyce przemysłowej (zasilanie napędów, serwonapędów, sterowników PLC),
- budowie maszyn i linii produkcyjnych,
- systemach transportu i logistyki (taśmy transportowe, magazyny automatyczne),
- energetyce i instalacjach rozdzielczych,
- stacjach ładowania pojazdów elektrycznych oraz systemach relokacji energii,
- aplikacjach zewnętrznych, narażonych na wilgoć, pył i zmienne warunki atmosferyczne.
Nowoczesna konstrukcja dla bezpieczeństwa i niezawodności
Dzięki pozłacanym styków oraz solidnej konstrukcji mechanicznej, konektor zapewnia długotrwałą i stabilną pracę nawet w otoczeniu narażonym na drgania i wstrząsy. Konektor jest również wyposażony w ochronę przed szkodliwymi czynnikami chemicznymi oraz posiada podwyższoną odporność na promieniowanie UV, benzynę i oleje, co czyni go idealnym do stosowania w przemyśle ciężkim i zautomatyzowanych systemach produkcyjnych.
Łatwy montaż i szerokie możliwości konfiguracji

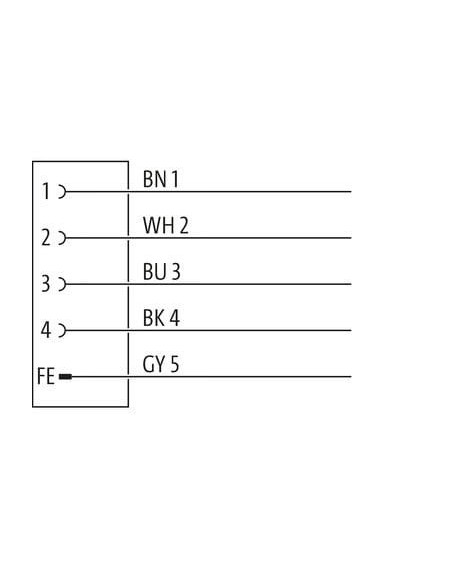

Złącze jest przystosowane do szybkiego montażu typu „włożone, przykręcone” oraz umożliwia uzyskanie niezawodnej i trwałej instalacji przewodowej. Dzięki wolnemu końcowi kabla można je łatwo zintegrować z istniejącymi układami, a także stosować w indywidualnych projektach elektrycznych. Przewód posiada ułatwione oznaczenie kolorystyczne żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY), co umożliwia bezproblemową identyfikację podczas instalacji.
Wyróżniająca się trwałość i odporność
Wytrzymałość mechaniczna, odporność na zginanie i skręcanie oraz długa żywotność czynią konektor idealnym wyborem zarówno do zastosowań stacjonarnych, jak i ruchomych (do 5 milionów cykli zgięcia w prowadnicy C, prędkość ruchu do 3,3 m/s). Umożliwia to jego wykorzystanie w instalacjach o wysokich wymaganiach związanych z dynamicznym prowadzeniem kabli.
Montaż przy zachowaniu bezpieczeństwa
Produkt jest wyposażony w zabezpieczenie przeciwwstrząsowe, co minimalizuje ryzyko poluzowania się połączenia nawet w aplikacjach narażonych na intensywne drgania. Wskazany jest montaż z użyciem opasek zaciskowych oraz zachowanie minimalnych promieni gięcia przewodu, aby utrzymać wysoką klasę szczelności IP.
Konektor M12 Power Kod L z przewodem o długości 2 m i wysoką odpornością na warunki przemysłowe jest doskonałym rozwiązaniem do efektywnego i bezpiecznego przesyłu zasilania w nowoczesnych instalacjach automatyki.
