Dostępny
Zasilanie
Żeński proste
M12, 4-piny
Kodowanie S
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P06 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | zielono-żółte, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

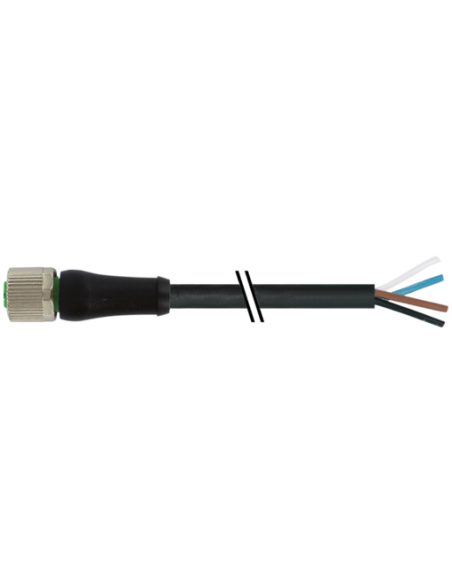

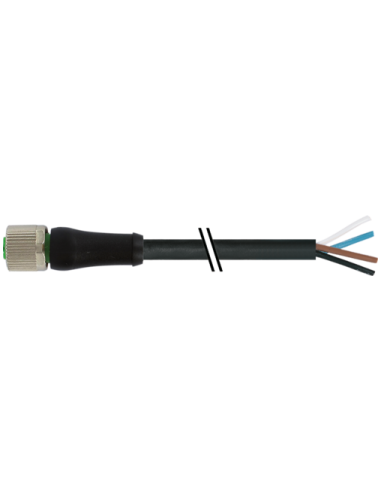

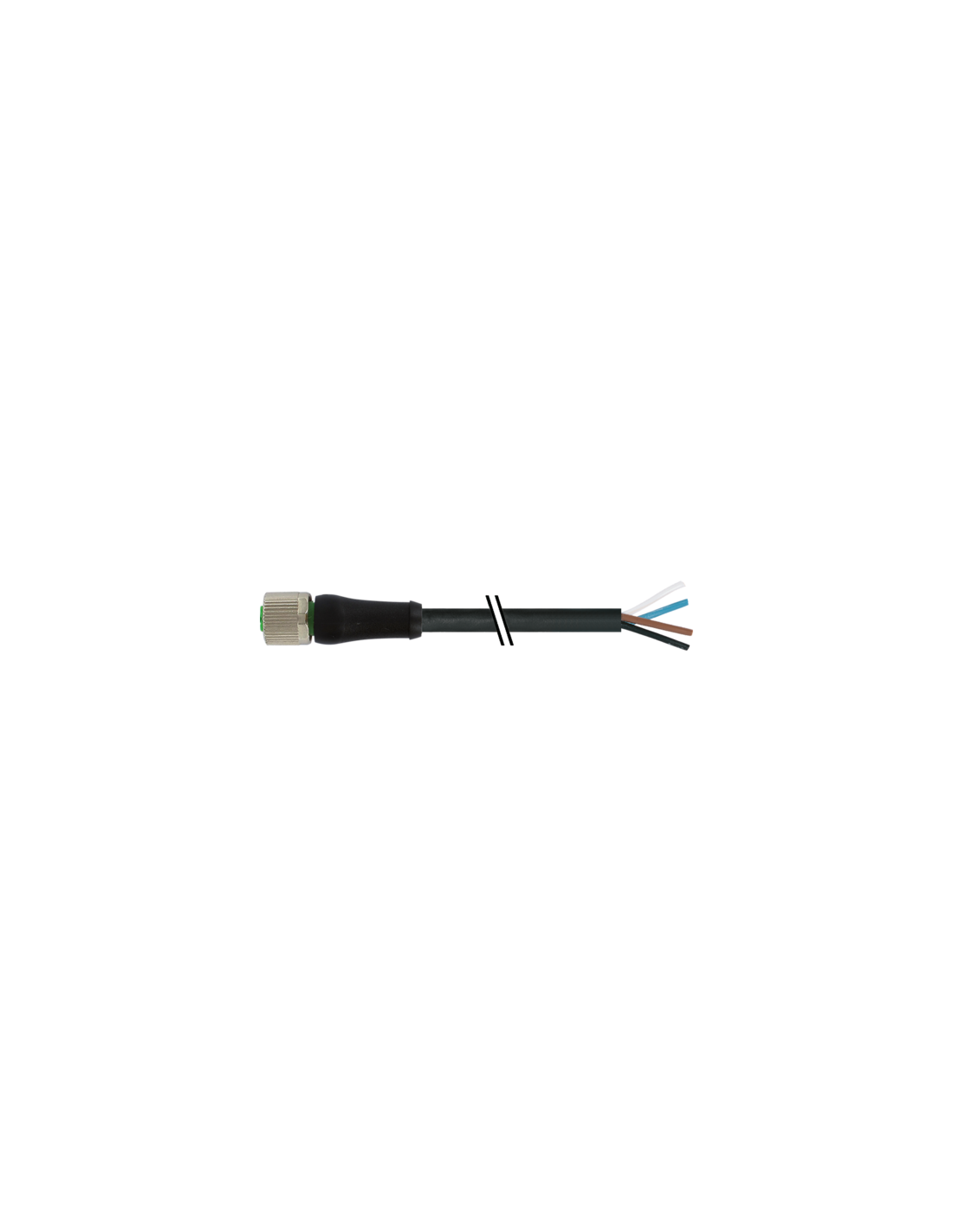

Złącze żeńskie M12 z kablem zasilającym, kod S – 7000-P6221-P060030
Złącze M12 zasilające proste jest dedykowane do wymagających aplikacji przemysłowych, automatyki oraz technologii zasilania. Produkt wyróżnia się solidnym wykonaniem, wysoką wytrzymałością mechaniczną oraz doskonałą szczelnością, co czyni go idealnym wyborem w środowiskach narażonych na pył, wilgoć i drgania.
Najważniejsze cechy złącza żeńskiego M12, kod S

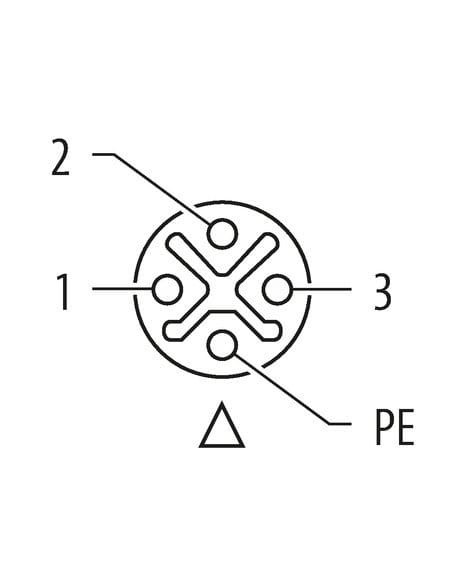

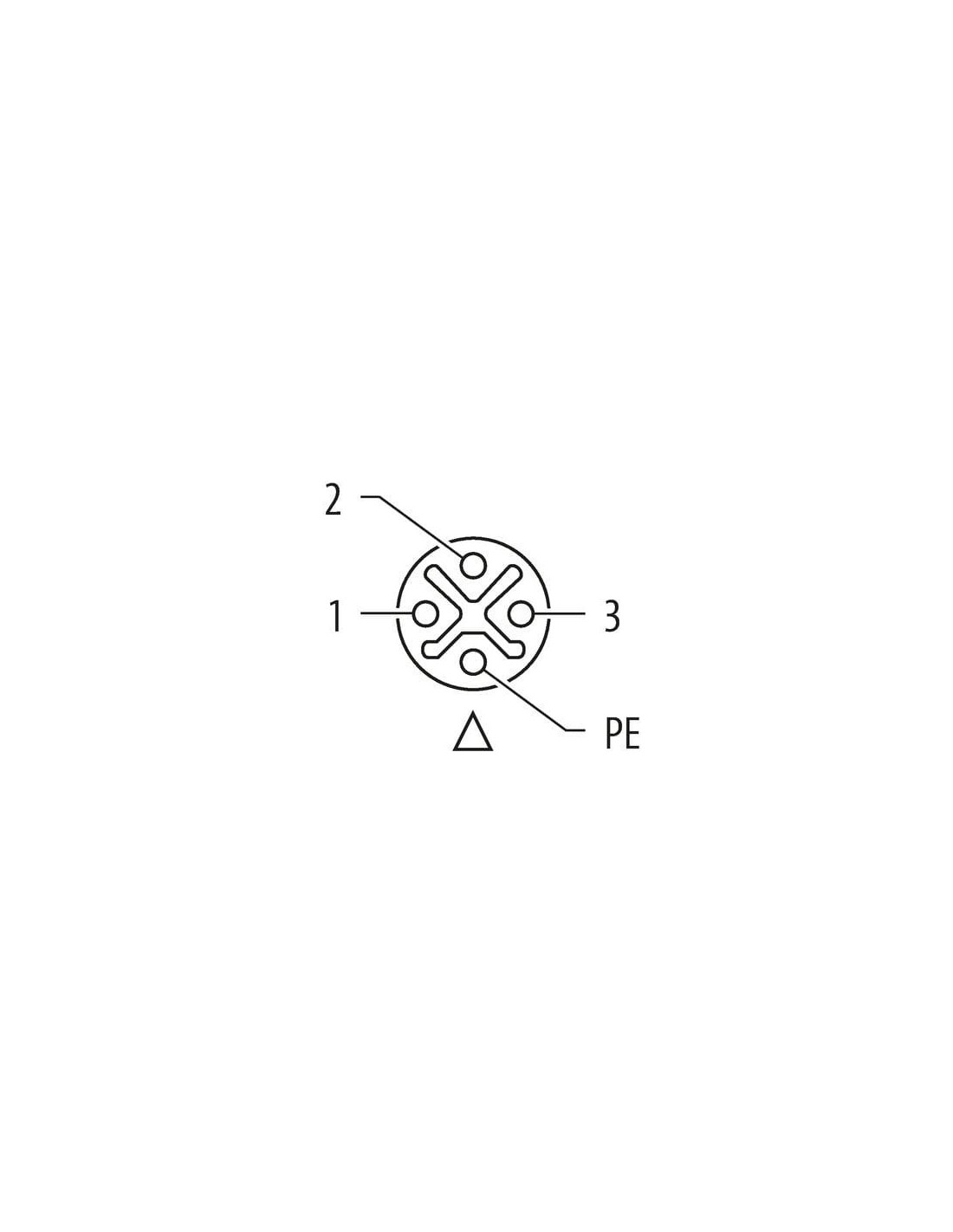

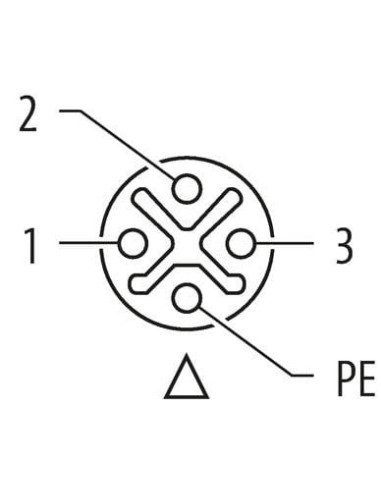

- 4-piny – umożliwiają podłączenie zarówno przewodów fazowych, jak i ochronnych PE.
- Kodowanie S – gwarantuje prawidłowe podłączenie w aplikacjach zasilających i chroni przed pomyłkami podczas instalacji.
- Wysoki stopień ochrony IP65, IP67 – zapewnia odporność na wodę, kurz oraz pozwala na stosowanie złączy w wymagających warunkach przemysłowych.
- Długość kabla 0,3 m – zapewnia elastyczność podczas instalacji, nawet w trudno dostępnych miejscach.
- Wytrzymałe materiały – korpus z PUR o wysokiej odporności chemicznej i na oleje, uszczelka FKM oraz pozłacane styki.
- Zgodność z normą IEC 61076-2-111 – gwarancja uniwersalności i bezpieczeństwa.
Zastosowanie złącza M12 z kablem zasilającym
Proste złącze żeńskie M12 z kodem S przeznaczone jest przede wszystkim do zasilania urządzeń przemysłowych, takich jak silniki, czujniki, serwonapędy czy elementy automatyki. Złącza tego typu są kluczowe w aplikacjach wymagających niezawodnego przesyłu energii przy zachowaniu wysokiego poziomu bezpieczeństwa oraz szczelności.
- Automatyka przemysłowa
- Maszyny i linie produkcyjne
- Robotyka
- Sterowanie procesami i systemy napędowe
- Systemy zasilania i rozdzielnie elektryczne
Właściwości techniczne – bezpieczeństwo i trwałość
Złącze zaprojektowane zostało z myślą o pracy w trudnych warunkach — zakres temperatur roboczych od -25 °C do +85 °C oraz wysoka wytrzymałość na pik napięciowy (6 kV). Solidna konstrukcja chroni przewody przed uszkodzeniami mechanicznymi, a także przed agresywnymi mediami dzięki wysokiej jakości materiałom użytym do produkcji izolacji i uszczelnień.
- Prąd roboczy maksymalny: 12 A na styk
- Napięcie robocze maksymalne: 600 V AC
- Kabel PUR: odporny na oleje, benzynę, promieniowanie UV, płomienie i czynniki chemiczne
Budowa – schemat i funkcjonalność

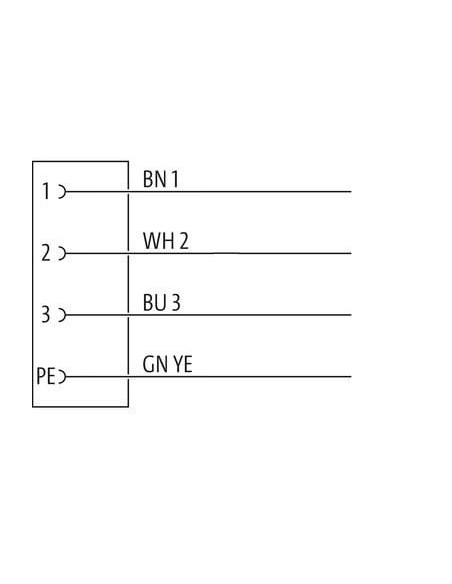

Krótka długość kabla (0,3 m) oraz zoptymalizowane oznaczenia kolorystyczne przewodów (biały, niebieski, brązowy, żółto-zielony PE) ułatwiają prawidłowe i szybkie podłączenie podczas instalacji. Stabilna, niklowana blokada gwintowana M12 x 1 zapewnia pewność i trwałość połączenia.
Typowe korzyści z zastosowania złącza M12 z kodem S
- Bezpieczeństwo instalacji
- Odporność na trudne warunki pracy
- Błyskawiczny montaż i pewność połączenia
- Uniwersalność w automatyce i zasilaniu urządzeń
- Minimalizacja ryzyka pomyłek podczas instalacji
W przypadku aplikacji z obecnością agresywnych czynników chemicznych lub specjalnych wymagań dotyczących długości przewodu istnieje możliwość skonsultowania doboru materiałów oraz konfiguracji kabla do indywidualnych potrzeb.
