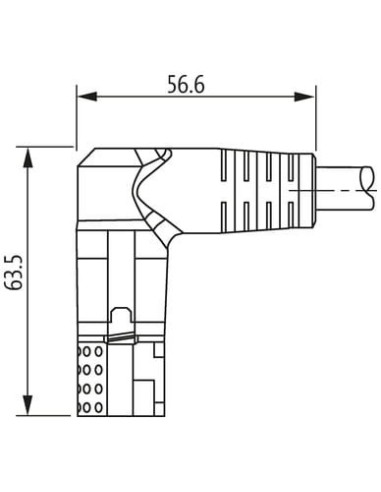

MQ15, 4-piny
Female angled, contact carrier 90° turned
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | kątowy |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

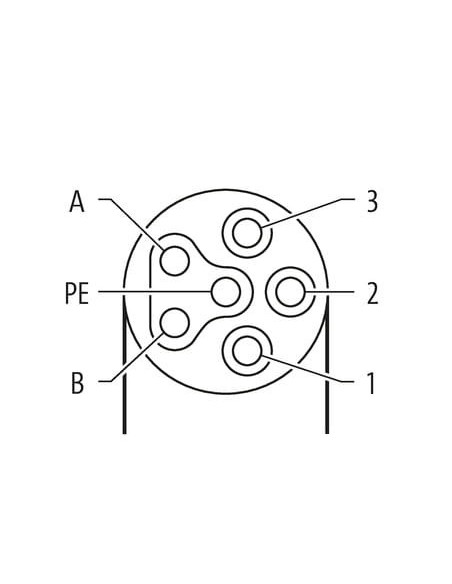

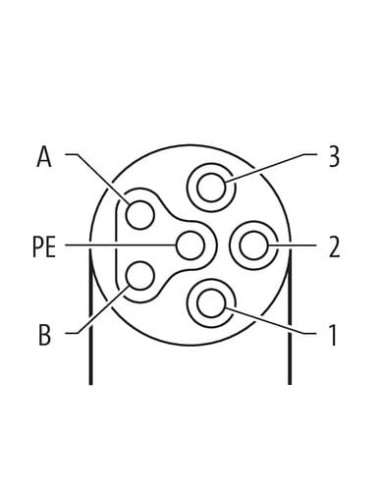

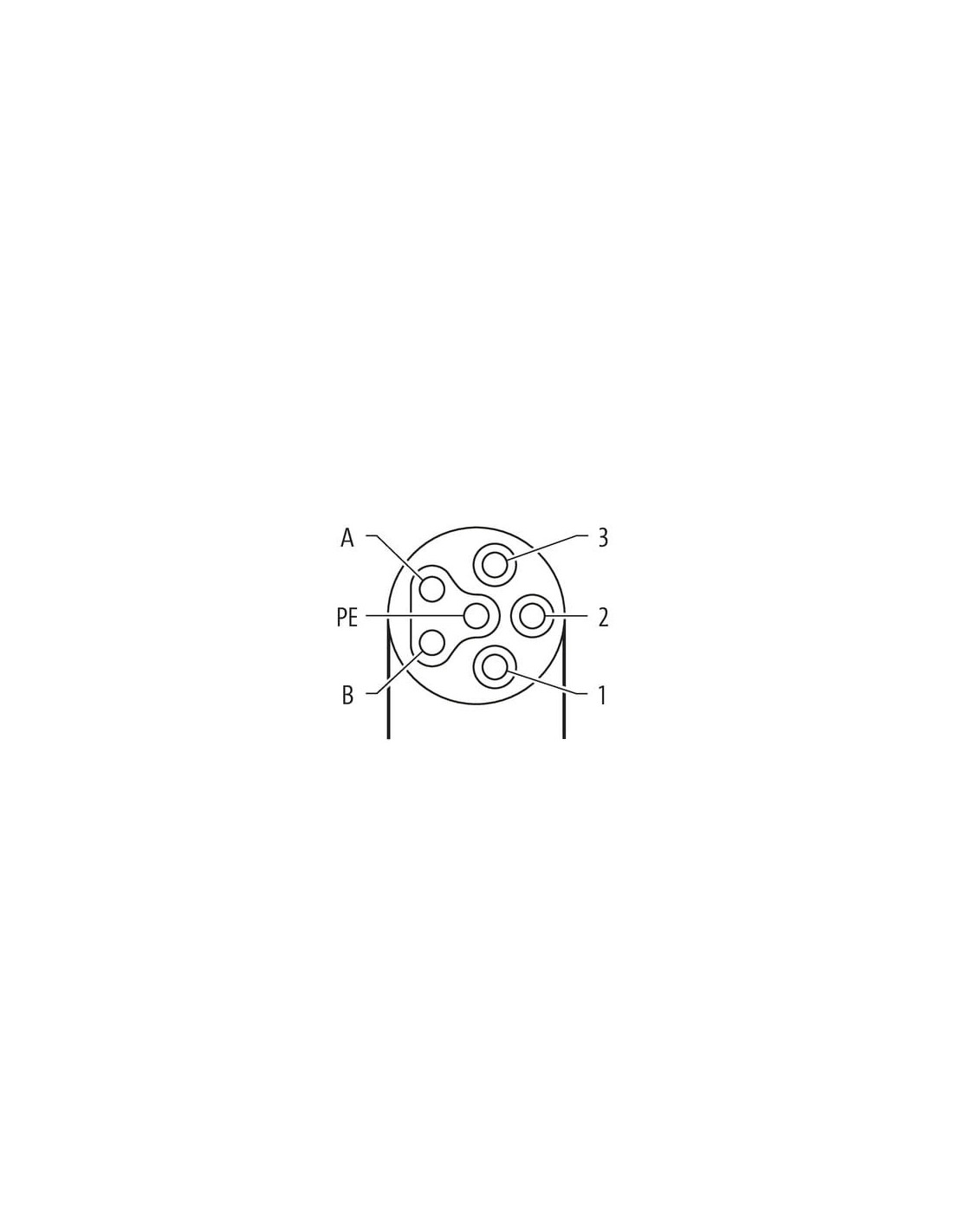

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

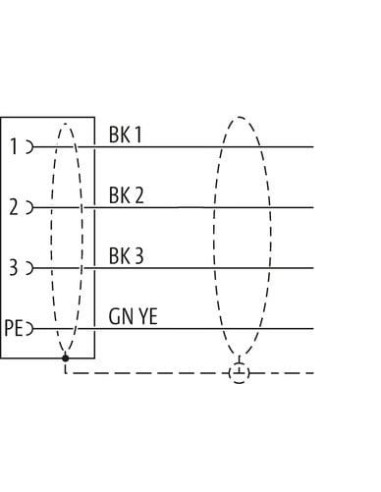

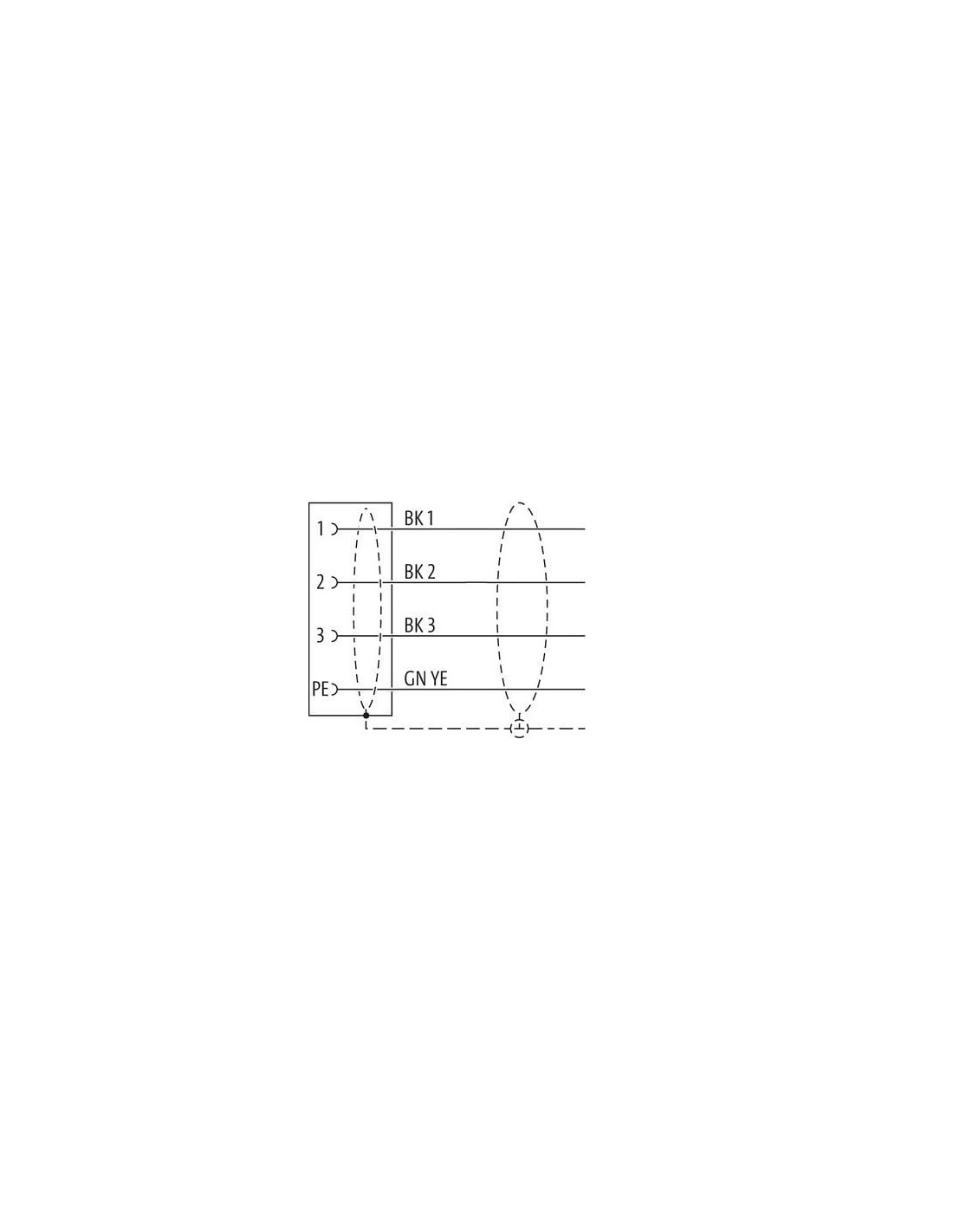

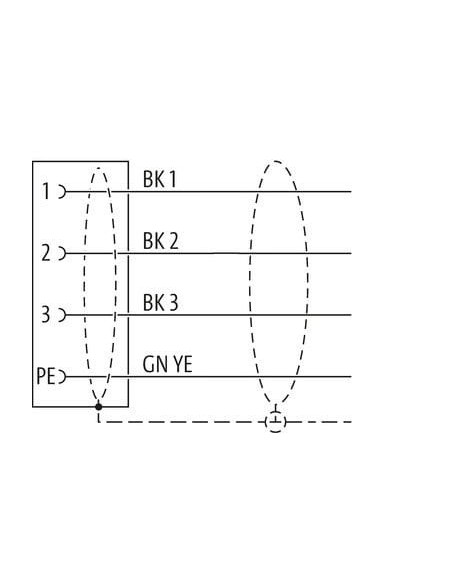

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

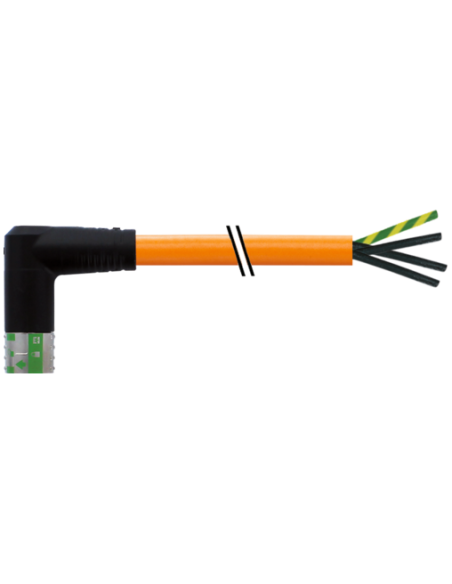

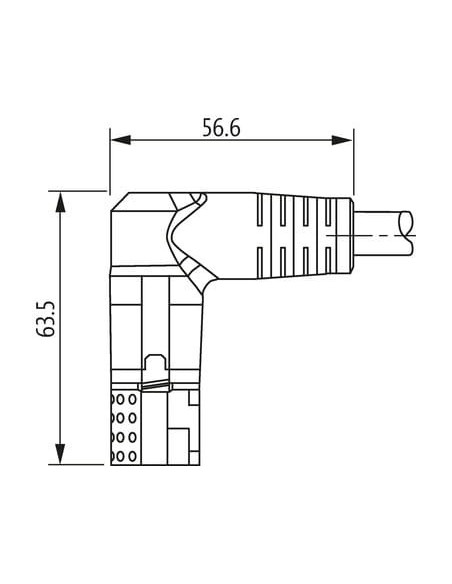

Złącze ekranowane MQ15-X-Power żeńskie 90° lewe z kablem – 7000-P8032-P120500
MQ15-X-Power z kablem 5 m to profesjonalne złącze przemysłowe, przeznaczone do zasilania i transmisji sygnałów w wymagających aplikacjach w automatyce, robotyce oraz systemach transportowych. Wersja ekranowana lewa z wyjściem kątowym 90° dedykowana jest wszędzie tam, gdzie liczy się niezawodność połączeń oraz odporność na zakłócenia elektromagnetyczne.
Wytrzymałość i ochrona – przemysłowy standard IP67
Złącze normy MQ15 z czterema pinami wyposażone jest w wytrzymałą obudowę z wysokiej jakości tworzywa sztucznego o podwyższonej odporności chemicznej oraz na działanie olejów.
- Stopień ochrony IP67: gwarancja pracy w trudnych warunkach przemysłowych, ochrona przed pyłem oraz chwilowym zanurzeniem w wodzie.
- Bagnetowe zamknięcie zwiększa bezpieczeństwo połączenia, eliminując przypadkowe rozłączenie pod wpływem wibracji.
- Opcje montażu: włożone, przykręcone – szerokie zastosowanie w rozdzielnicach, szafach sterowniczych i urządzeniach mobilnych.
Przewód ekranowany do zadań specjalnych
Ekranowany kabel o długości 5 metrów zapewnia skuteczną ochronę przed zakłóceniami EMC/EMI, co pozwala na stabilną pracę urządzeń nawet w silnie zaszumionym środowisku przemysłowym.
- Izolacja zewnętrzna z trwałego TPE w kolorze pomarańczowym – doskonała widoczność i odporność na ścieranie.
- Przewody: 3 x czarny, 1 x zielono-żółty (przewód ochronny PE) – wygodna identyfikacja żył.
- Przekrój żyły: 1,5 mm² – umożliwia przesyłanie prądu do 13 A na styk oraz napięcia do 600 V AC (maksymalnie 1000 V dla przewodu).
- Odporność na płomień zgodna z UL 1581 i IEC 60332-2-2.
- Odporność na skręcanie: ± 15°/m oraz duża liczba cykli gięcia (do 5 mln w zastosowaniach ruchomych).
Zastosowanie MQ15-X-Power w automatyce i przemyśle
Złącze MQ15 żeńskie 90° z ekranowanym kablem stosowane jest głównie do zasilania serwonapędów, silników elektrycznych, urządzeń zasilających, komponentów systemów transportowych, maszyn produkcyjnych oraz systemów sterowania. Niezastąpione w sterowaniu liniami produkcyjnymi, utrzymaniu ruchu oraz przy zasilaniu rozdzielnic o wysokich wymaganiach związanych z ochroną przed zakłóceniami elektromagnetycznymi.
- Wysoka trwałość mechaniczna (minimum 500 cykli wtykowych).
- Bezpieczna praca w temperaturze od -25 °C do +80 °C, a przewód – nawet od -40 °C do +80 °C (praca stała).
- Kompaktowa konstrukcja kątowa ułatwia montaż w miejscach o ograniczonej przestrzeni.
Korzyści i zalety stosowania złącza MQ15-X-Power
- Niezawodność połączeń – stabilny transfer mocy i sygnału nawet w trudnych warunkach.
- Ochrona EMC – skuteczna ekranizacja sygnałów w warunkach przemysłowych.
- Szybki montaż – złącze gotowe do użycia, oszczędzając czas w procesach instalacji oraz utrzymania ruchu.
- Uniwersalność zastosowań – kompatybilność z szeroką gamą urządzeń i systemów automatyki.
MQ15-X-Power żeński ekranowany 90° lewy z kablem 5 m to najlepszy wybór dla użytkowników poszukujących solidnych i bezpiecznych rozwiązań połączeniowych w automatyce przemysłowej oraz budowie maszyn.
