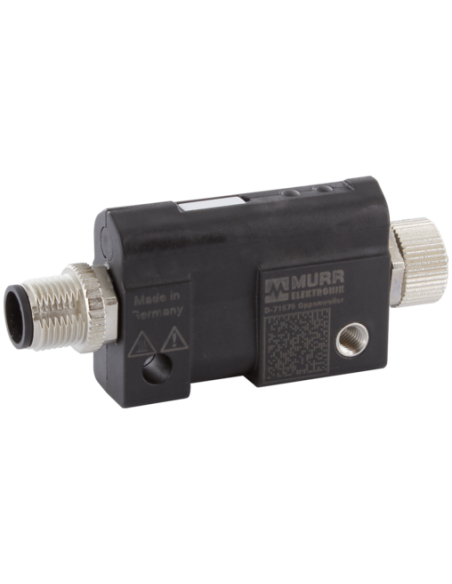

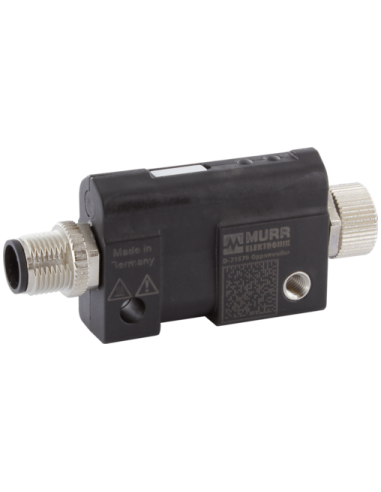

IO-Link / analog converter
AO U -10...+10V, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wyjście
| Type Output | Technika 2 -, 3 -, 4-przewodowa |
| Output current max. | 0,2 A |
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Czas przetwarzania wyjścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Uszkodzenie urządzenia, dolna granica, górna granica |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

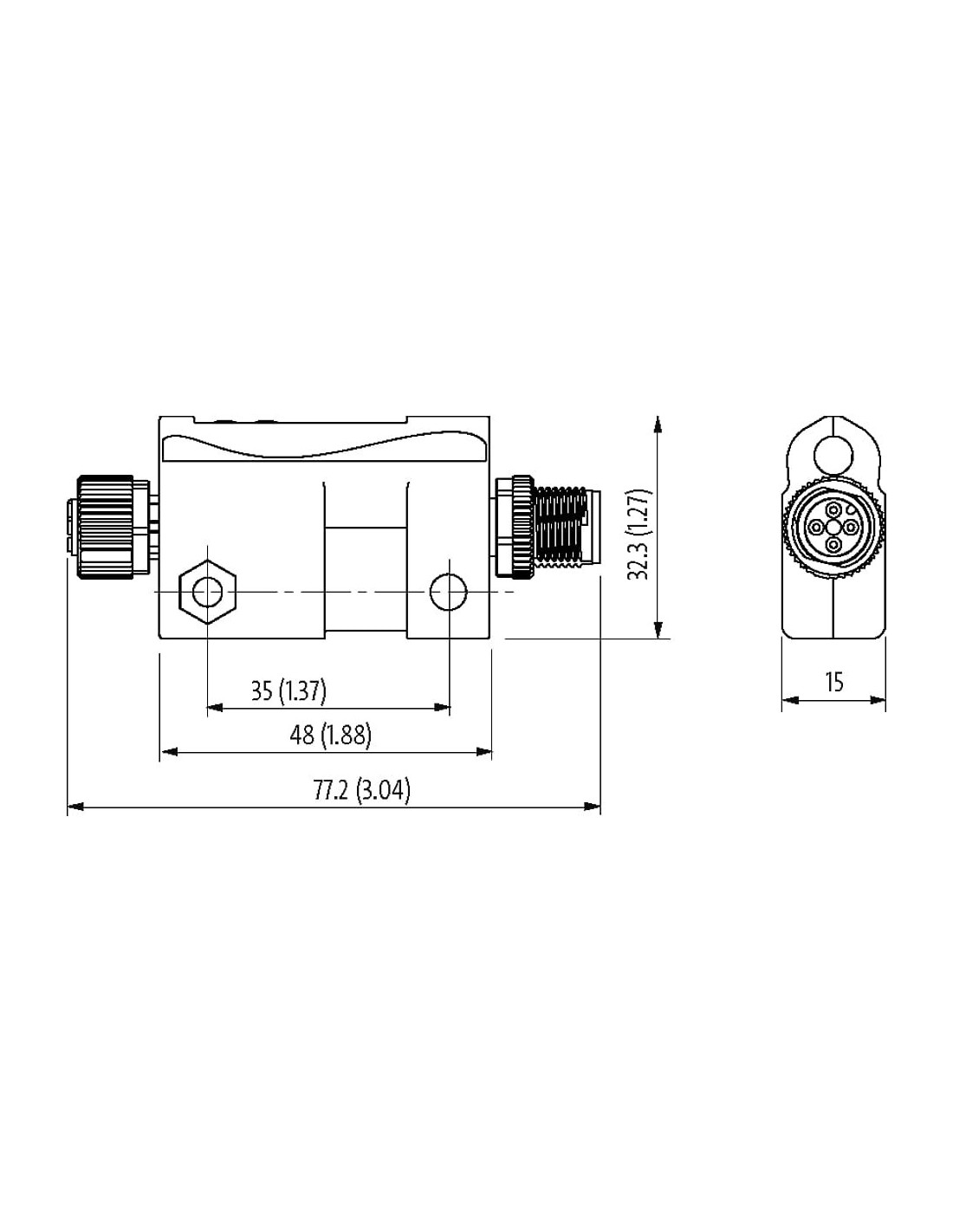

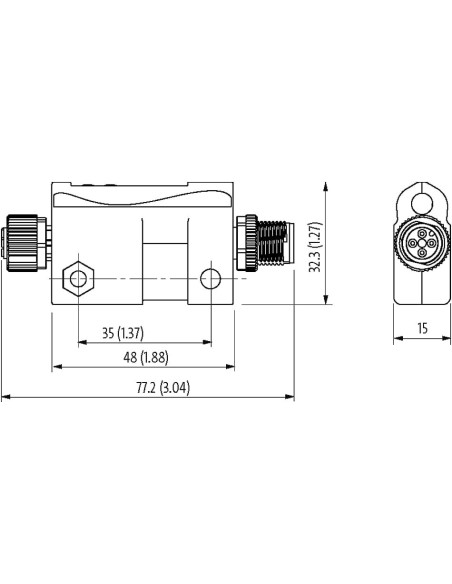

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | AO |
| Typ przyłącza 2 | IO-Link AO |

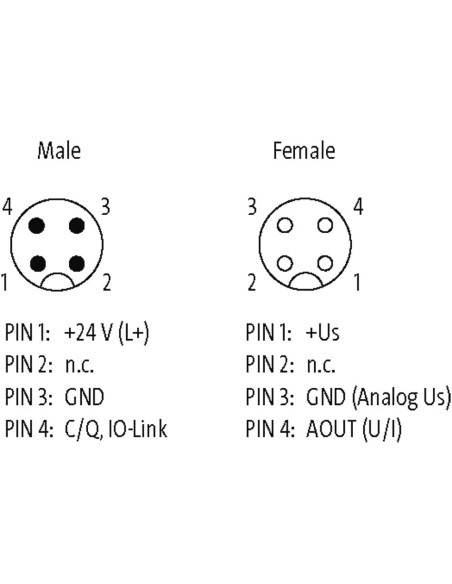

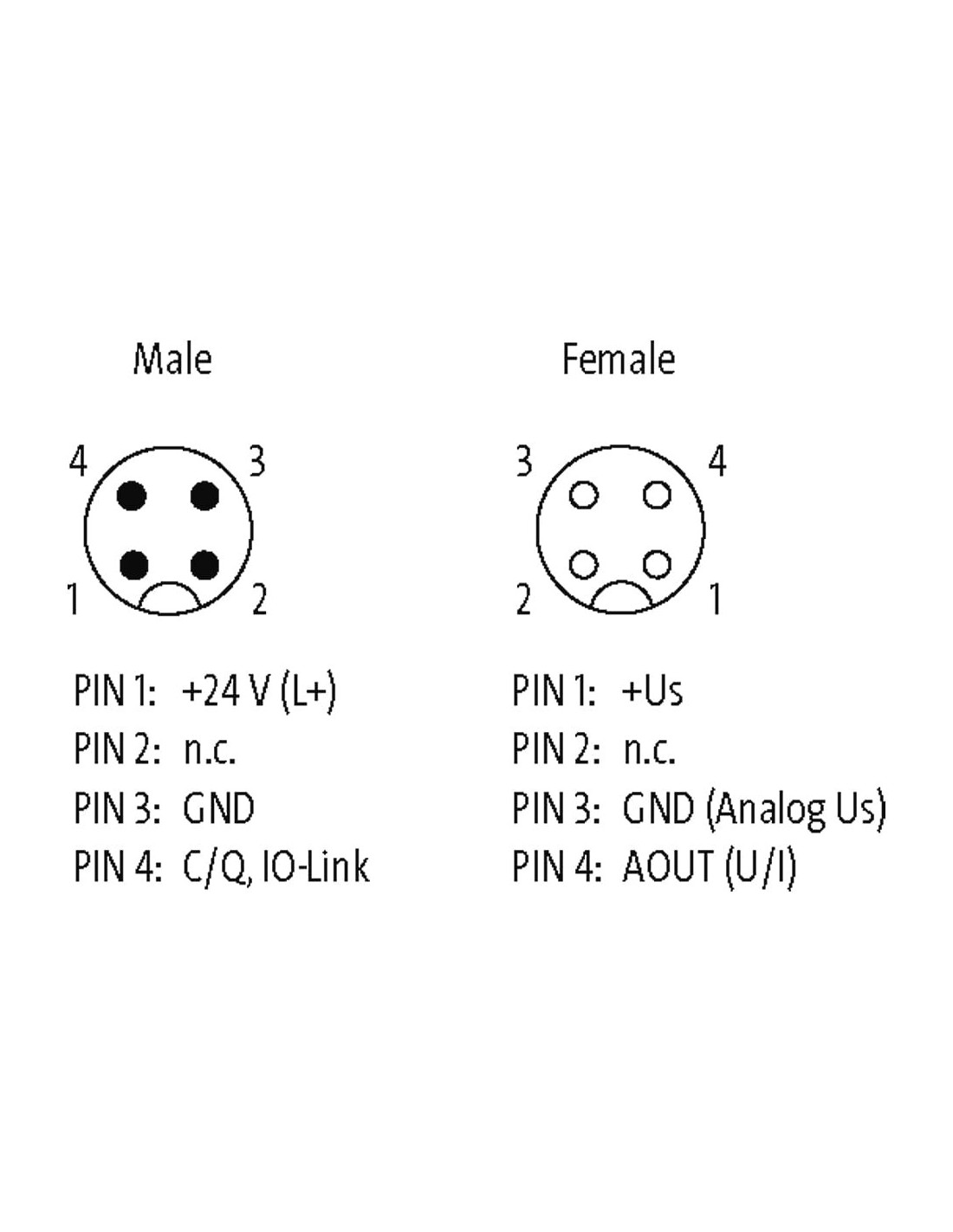

Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | n.c. |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | AOut (U / I) |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |
IO-Link / Analogowy konwerter 5000-00501-2210000 – Precyzyjna konwersja sygnałów
IO-Link / analogowy konwerter o kodzie 5000-00501-2210000 to kompaktowe urządzenie, które umożliwia płynne integrowanie układów automatyki opartych na komunikacji cyfrowej IO-Link z systemami wymagającymi sygnału analogowego 0...10V. Dzięki innowacyjnej konstrukcji konwerter ten pozwala na szybkie i niezawodne przetwarzanie oraz transmisję sygnałów w środowiskach przemysłowych.
Główne zalety konwertera IO-Link / analogowego
- Wysoka precyzja przetwarzania sygnału – rozdzielczość 16-bit gwarantuje dokładne odwzorowanie wartości wejściowej na wyjściu analogowym.
- Szybka reakcja – czas przetwarzania wyjścia analogowego na poziomie maksymalnie 5 ms umożliwia zastosowanie w dynamicznych procesach technologicznych.
- Solidna obudowa – wykonanie z trwałego tworzywa sztucznego oraz stopień ochrony IP65 / IP67 zapewniają odporność na kurz, wilgoć i trudne warunki przemysłowe.
- Uniwersalność montażu – kompaktowe wymiary (77,2 x 32,3 x 15 mm) pozwalają na instalację w miejscach o ograniczonej przestrzeni.
- Bezpieczna praca – wbudowane zabezpieczenia: ochrona przeciwzwarciowa, zabezpieczenie polaryzacji oraz ochrona przeciwprzepięciowa.
- Parametryzacja – funkcja filtrowania wartości średnich oraz możliwość monitorowania temperatury przez IO-Link zwiększają elastyczność i bezpieczeństwo użytkowania.
Typowe zastosowanie konwertera IO-Link / analogowego
Urządzenie jest przeznaczone do szerokiego zakresu zastosowań w automatyce przemysłowej, gdzie konieczna jest konwersja sygnału cyfrowego IO-Link na sygnał analogowy 0-10V. Idealnie sprawdza się m.in. w:
- Integracji nowoczesnych czujników i modułów IO-Link z analogowymi sterownikami PLC, panelami operatorskimi lub rejestratorami danych,
- Sterowaniu analogowymi urządzeniami wykonawczymi w systemach o rozproszonej architekturze,
- Modernizacji istniejących instalacji przemysłowych, co umożliwia implementację protokołu IO-Link przy zachowaniu analogowych wyjść,
- Aplikacjach wymagających monitorowania parametrów procesu z wysoką dokładnością i niezawodnością transmisji sygnałów,
- Systemach automatyki budynkowej, infrastrukturalnej oraz w przemyśle spożywczym, chemicznym i produkcyjnym.
Prosta instalacja i intuicyjne podłączenie
Konwerter IO-Link / analogowy wyposażony jest w standardowe złącza M12 (żeńskie i męskie, 4-pinowe), co pozwala na szybkie i pewne połączenie z innymi elementami systemu bez konieczności stosowania specjalnych przewodów. Oznaczenia pinów zapewniają bezproblemową integrację z urządzeniami peryferyjnymi:
- Złącze męskie M12: zasilanie 24V DC oraz linia IO-Link/CQ
- Złącze żeńskie M12: sygnał wyjścia analogowego 0...10V
Wbudowane diody LED ułatwiają diagnostykę oraz wizualizację stanu pracy urządzenia lub wystąpienia zdarzeń alarmowych, takich jak przekroczenie dopuszczalnej temperatury, niedomiar lub przepięcie zasilania.
Kompatybilność oraz zgodność z normami
Urządzenie współpracuje z systemami IO-Link w wersji 1.1 (Port Class A, transmisja COM2 38,4 kbit/s) oraz spełnia wymagania normy EN IEC 60529 pod względem szczelności i odporności środowiskowej. Jego trwałość, niezawodność i nowoczesna komunikacja czynią ten konwerter niezastąpionym elementem każdej nowoczesnej instalacji przemysłowej, poszukującej sprawdzonych rozwiązań do konwersji sygnałów.
