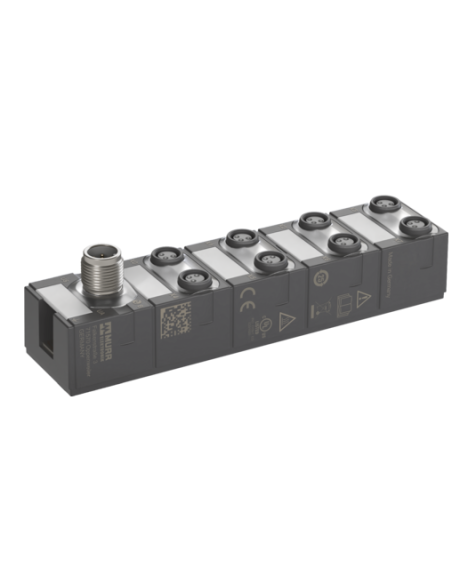

MVP8N-P3 DI8 8xM8-3 IOLA12 B0IO-Link Class A Hub8 digital inputs NPN1 x M12 IO-Link Class A8 x M8 I/O portspre-configured parameters30mm plastic housing
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik GmbH |
| Nazwa produktu producenta | MVP8N-P3 DI8 8xM8-3 IOLA12 B0 |
| Opis produktu producenta | MVP8N-P3 DI8 8xM8-3 IOLA12 B0IO-Link Class A Hub8 digital inputs NPN1 x M12 IO-Link Class A8 x M8 I/O portspre-configured parameters30mm plastic housing |
| Rodzina produktów producenta | Feldbustechnik |
| Rodzina produktów producenta | IO-Link Geräte |
| Typ produktu producenta | IO-Link Hubs |
| Producent URI | https://www.murrelektronik.com |
| Produkt URI | https://shop.murrelektronik.com/59003 |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Prąd jałowy maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Sensor supply DC | 24 V |
| Type input | NPN |
| Krzywa charakterystyczna wejścia (IEC 61131-2) | Typ 1 + Typ 3 |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,5 A |
| Rodzaj napięcia (wejście) | DC |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | IO-Link |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.3 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Vendor ID | 0x12F (303) |
| ID urządzenia (szesnastkowe) | 0x0C001A |
| Wejście IO-Link długość danych procesowych | 1 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | tak |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 2 |
| Additional condition overload protection | Lastkreisüberwachung |
| Obwód ochronny wejścia | Dioda tłumiąca |
| Ochrona przeciwzwarciowa zasilania sensorów | electronic |
| Ochrona przeciwzwarciowa wyjścia | electronic |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

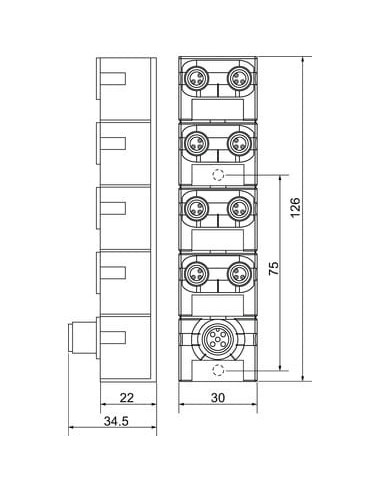

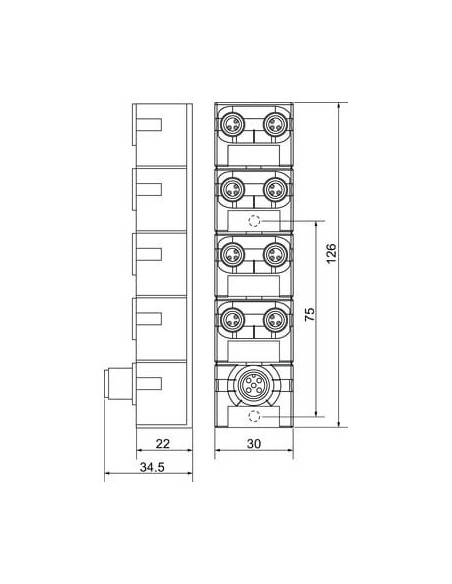

Dane mechaniczne | Dane montażowe
| Masa netto | 130 g |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-6 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Additional condition temperature range | provide acclimatization for commissioning |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 167 a, EN IEC 61709, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | Lead (Pb) EC 231-100-4; CAS 7439-92-1 |
| RoHS | 2011/65/EU & (EU)2015/863 | Exception 6c & 7a & 7c1 |
| China RoHS | GB/T 26572-2011 | EPUP 25 |
| California Proposition 65 | Ni CAS No.7440-02-0 |
| WEEE | 2012/19/EU | Category 5 |
| Halogen-free-Material | IEC 61249-2-21, Material not Halogen-free |
| Norma produktu | EN 61131-2 |
| CE | 2011/65/EU, 2014/30/EU |
| UKCA | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012. |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0, X1, X2, X3, X4, X5, X6, X7 |
| Typ przyłącza 2 | XZ1 |
Typ przyłącza 1
| Długość kabli maks. | 30 m |
| Family construction form | M8 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC US |
| PIN 3 | 0 V US |
| PIN 4 | DI US |
Typ przyłącza 2
| Długość kabli maks. | 30 m |
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
MVP8N-P3 DI8 8xM8-3 IOLA12 B0 – wielofunkcyjny hub IO-Link do zastosowań przemysłowych
MVP8N-P3 DI8 8xM8-3 IOLA12 B0 (kod produktu: 59003) to nowoczesny i niezawodny hub IO-Link przeznaczony do integracji z systemami automatyki przemysłowej.
Urządzenie marki Murrelektronik GmbH zapewnia efektywne zbieranie sygnałów cyfrowych oraz ich przekazywanie do wyższego poziomu sterowania, wykorzystując popularny protokół IO-Link. Kompaktowa, wytrzymała konstrukcja oraz zaawansowane możliwości połączeniowe sprawiają, że jest to idealne rozwiązanie do rozbudowy infrastruktury w środowiskach przemysłowych o wysokich wymaganiach.
Zastosowania MVP8N-P3 DI8 – gdzie sprawdzi się najlepiej?
Hub IO-Link MVP8N-P3 DI8 znajduje zastosowanie m.in. w takich obszarach jak:
- Automatyka maszyn i linii produkcyjnych – umożliwia łatwe podłączanie czujników cyfrowych oraz szybkie przesyłanie sygnałów wejściowych do sterownika.
- Systemy monitoringu i kontroli procesów – doskonały do rozbudowy stanowisk kontrolujących wiele punktów pomiarowych.
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny – wysoki stopień ochrony (IP65/67/68) pozwala na pracę nawet w trudnych warunkach środowiskowych.
- Magazyny automatyczne i logistyka – usprawnia zbieranie danych z wielu punktów w dużych instalacjach.
Najważniejsze zalety i cechy MVP8N-P3 DI8 8xM8-3 IOLA12 B0
- 8 cyfrowych wejść NPN – każde z nich dostępne przez trwałe złącza M8 o kodowaniu A.
- Interfejs IO-Link Class A – szybką i niezawodną komunikację zapewnia protokół IO-Link w wersji 1.1.3 z transmisją COM3 (230,4 kbit/s).
- Kompaktowa, lekka i odporna obudowa z tworzywa sztucznego – urządzenie ma wymiary 126 x 30 x 34,5 mm i masę 130 g, co ułatwia instalację nawet w ograniczonej przestrzeni.
- Odporność na trudne warunki pracy – praca w temperaturze od -25°C do +70°C, odporność na wilgotność do 95%, ochrona przed wstrząsami oraz spełnienie norm IP65, IP67, IP68.
- Bezpieczeństwo i trwałość – zabezpieczenia przed odwrotną polaryzacją, przeciążeniem, zwarciem oraz przepięciami.
- Łatwa integracja z istniejącymi systemami – hub jest kompatybilny z wieloma rozwiązaniami automatyki, wspiera różne normy i posiada certyfikaty (CE, RoHS, WEEE).
- Bardzo długi czas bezawaryjnej pracy – MTTF wynosi 167 lat (zgodnie z EN IEC 61709, SN 29500).
Budowa i złącza MVP8N-P3 DI8 8xM8-3 IOLA12 B0
Hub posiada 8 złączy M8 (3-pin, żeńskie) do podłączania wejść cyfrowych oraz jedno złącze M12 (5-pin, męskie) przeznaczone do komunikacji IO-Link. Każde złącze cechuje się wysoką odpornością mechaniczną, zapewniając niezawodność transmisji sygnałów nawet w intensywnie eksploatowanych aplikacjach.
Maksymalna długość przewodów na każdym złączu wynosi 30 metrów, a konstrukcja przewiduje wygodne i szybkie podłączanie komponentów automatyki.
Kompatybilność i normy przemysłowe
MVP8N-P3 DI8 spełnia wszystkie kluczowe krajowe i międzynarodowe normy dotyczące kompatybilności elektromagnetycznej, bezpieczeństwa elektrycznego i ochrony środowiska:
- EN 61131-2
- IEC 61000-6-3, IEC 61000-4-2/-3/-4/-6
- REACH, RoHS, WEEE, China RoHS
- CE, UKCA
Podsumowanie – nowoczesny hub IO-Link do automatyki i rozbudowy infrastruktury
MVP8N-P3 DI8 8xM8-3 IOLA12 B0 to zaawansowany, przemysłowy hub cyfrowy kompatybilny z IO-Link, oferujący najwyższy poziom niezawodności, funkcjonalności i bezpieczeństwa pracy w zaawansowanych aplikacjach automatyki. Dzięki uniwersalności, odpornej budowie oraz łatwości integracji może być stosowany w wielu branżach i bardzo zróżnicowanych warunkach środowiskowych. To doskonały wybór do rozwoju nowoczesnych systemów produkcyjnych i logistycznych.
