Hub IO-Link w obudowie syntetycznej 50 mm
1 × M12 IO-Link Class A
8 × M12 I/O
16 konfigurowalnych wejść/wyjść cyfrowych
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Pobór prądu maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia min. | 0 ms |
| Filtr czasu wejścia maks. | 15 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 4 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |

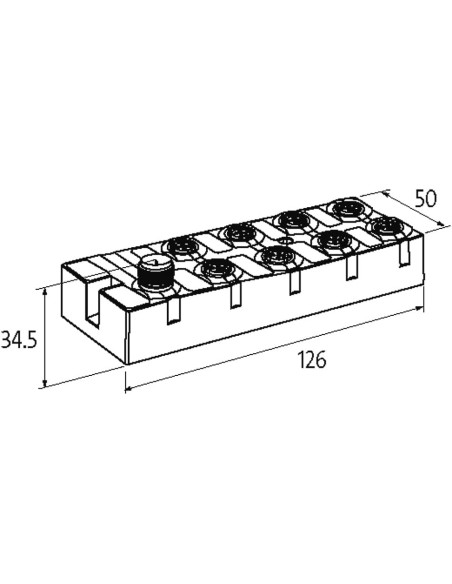

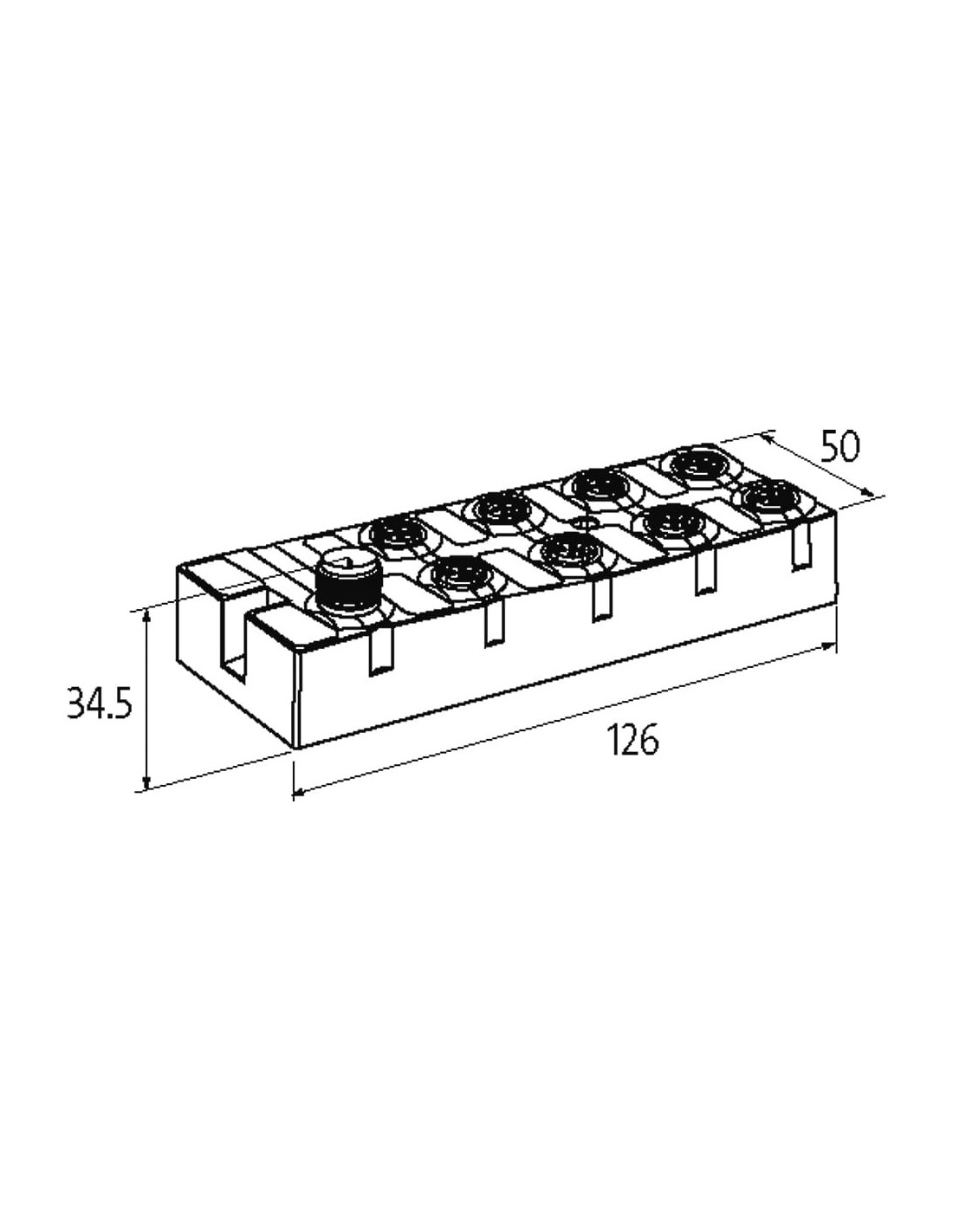

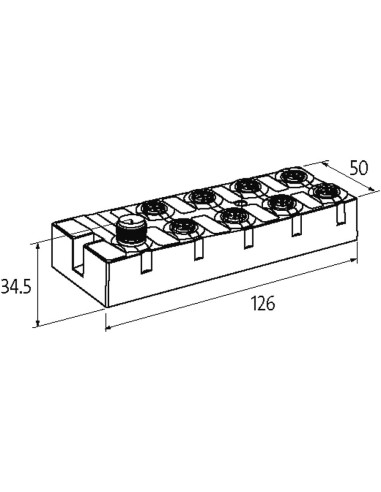

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XZ1 |
| Typ przyłącza 3 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DIO (US) |
| PIN 3 | 0 V (US) |
| PIN 4 | DIO (US) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |

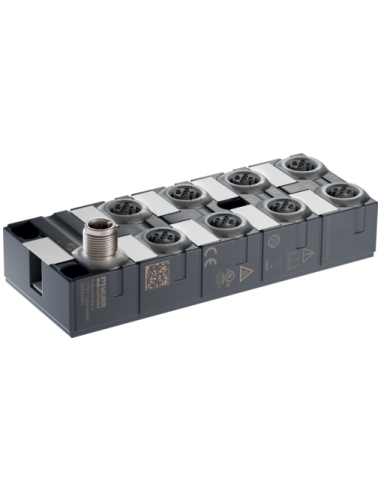

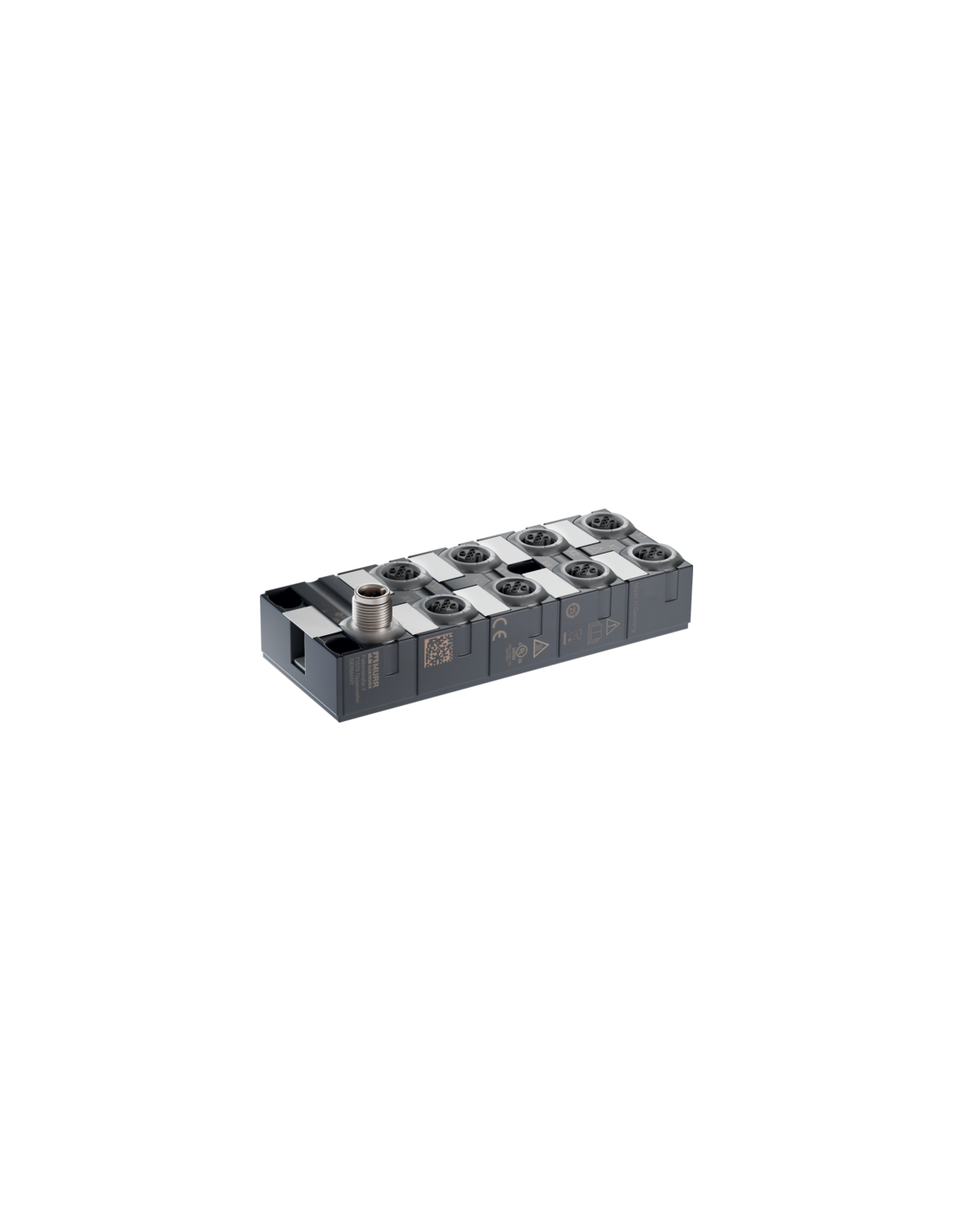

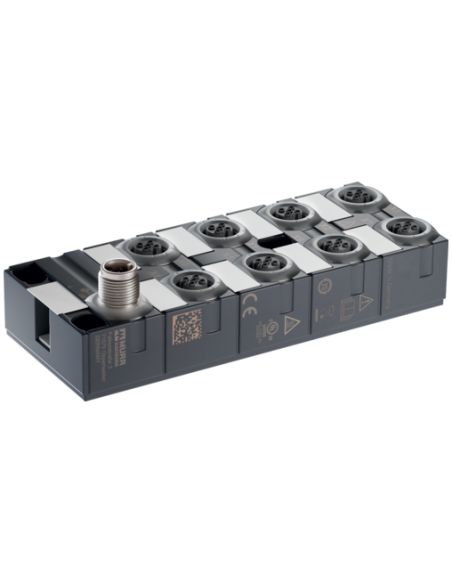

Koncentrator IO-Link MVP12-P6 DIO16 8xM12A IOLA12 – nowoczesna dystrybucja sygnałów cyfrowych
Koncentrator IO-Link MVP12-P6 DIO16 o kodzie produktu 59819 to zaawansowany moduł przeznaczony do dystrybucji sygnałów cyfrowych w systemach automatyki przemysłowej. Urządzenie wyposażone jest w 8 portów M12 I/O oraz pojedynczy port M12 IO-Link Class A, co umożliwia wygodne podłączanie czujników i aktuatorów w zdecentralizowanych systemach sterowania.
Wszechstronne możliwości zastosowania koncentratora IO-Link
Moduł idealnie sprawdza się w takich branżach jak automatyka przemysłowa, logistyka, transport, produkcja maszyn, budowa linii montażowych oraz wszędzie tam, gdzie istotna jest szybka, niezawodna i bezpieczna transmisja sygnałów oraz diagnostyka stanu urządzeń. Dzięki komunikacji IO-Link urządzenie można łatwo zintegrować z nowoczesnymi systemami nadzoru i sterowania, co zwiększa wydajność linii produkcyjnych oraz umożliwia szybką rozbudowę infrastruktury.
Najważniejsze zalety koncentratora sygnałów cyfrowych IO-Link
- Uniwersalność: obsługa do 16 konfigurowalnych wejść/wyjść cyfrowych w jednym module.
- Kompaktowa obudowa: (wymiary: 126 × 50 × 34,5 mm) pozwala na montaż również w ograniczonych przestrzeniach.
- Wysoka odporność środowiskowa: stopień ochrony IP68 gwarantuje niezawodność w trudnych warunkach przemysłowych (pył, wilgoć, wibracje).
- Pełna diagnostyka: funkcje diagnostyczne, takie jak monitoring przeciążeń, zwarć i stanu napięcia, zwiększają bezpieczeństwo i ułatwiają utrzymanie ruchu.
- Efektywna komunikacja: szybki przesył danych (IO-Link COM3 – 230,4 kbit/s) oraz rozbudowany obszar parametrów konfiguracyjnych.
- Łatwa integracja: standardowe złącza M12 z 5 pinami pozwalają na szybkie i pewne podłączenie urządzeń peryferyjnych bez konieczności lutowania ani użycia specjalistycznych narzędzi.
Typowe zastosowania koncentratora IO-Link MVP12-P6 DIO16
MVP12-P6 DIO16 znajduje zastosowanie w:
- Rozbudowie i decentralizacji systemów wejść/wyjść w sterownikach PLC.
- Automatyzacji procesów przemysłowych – integracja czujników, przełączników, siłowników oraz innych urządzeń wykonawczych.
- Monitorowaniu statusu maszyn dzięki zaawansowanej diagnostyce i sygnalizacji LED.
- Modernizacji linii produkcyjnych, w których liczy się szybka wymiana i konfiguracja modułów oraz uproszczenie okablowania.
Dlaczego warto wybrać koncentrator IO-Link MVP12-P6 DIO16?
Wdrażając koncentrator IO-Link MVP12-P6 DIO16 o kodzie 59819 w swoim projekcie, zyskuje się nie tylko wygodę połączeń i niezawodność transmisji, ale także szereg możliwości diagnostycznych, które przekładają się na skrócenie czasu przestojów oraz efektywne zarządzanie parkiem maszynowym. Moduł spełnia normę EN 61131-2, zapewniając zgodność z powszechnie stosowanymi standardami automatyki.
Wysoka odporność na przeciążenia, zwarcia oraz szeroki zakres temperatur pracy (-25°C do 70°C) umożliwiają bezpieczne użytkowanie koncentratora w różnorodnych warunkach przemysłowych. Dzięki możliwości rozbudowy i elastycznej konfiguracji wejść/wyjść urządzenie doskonale sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
