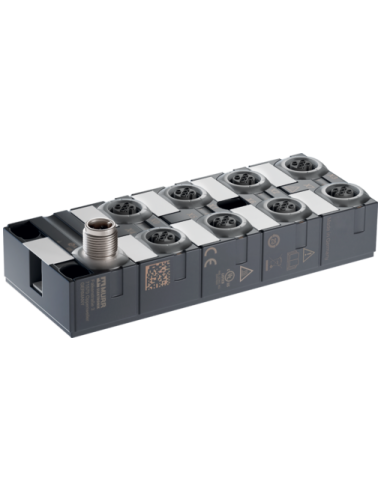

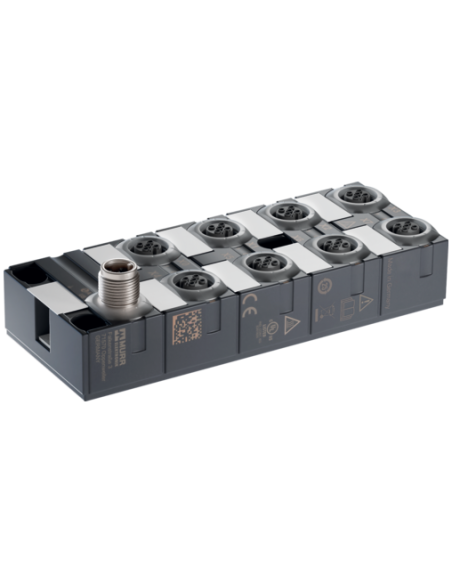

MVP12N-P6 DI16 8xM12A IOLA12 B0IO-Link Class A Hub16 digital inputs NPN1 x M12 IO-Link Class A8 x M12 I/O portspre-configured parameters50mm plastic housing
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik GmbH |
| Nazwa produktu producenta | MVP12N-P6 DI16 8xM12A IOLA12 B0 |
| Opis produktu producenta | MVP12N-P6 DI16 8xM12A IOLA12 B0IO-Link Class A Hub16 digital inputs NPN1 x M12 IO-Link Class A8 x M12 I/O portspre-configured parameters50mm plastic housing |
| Rodzina produktów producenta | Feldbustechnik |
| Rodzina produktów producenta | IO-Link Geräte |
| Typ produktu producenta | IO-Link Hubs |
| Producent URI | https://www.murrelektronik.com |
| Produkt URI | https://shop.murrelektronik.com/59210 |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Prąd jałowy maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Sensor supply DC | 24 V |
| Type input | NPN |
| Krzywa charakterystyczna wejścia (IEC 61131-2) | Typ 1 + Typ 3 |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 1 A |
| Rodzaj napięcia (wejście) | DC |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | IO-Link |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.3 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Vendor ID | 0x12F (303) |
| ID urządzenia (szesnastkowe) | 0x0C001C |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | tak |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 2 |
| Additional condition overload protection | Lastkreisüberwachung |
| Obwód ochronny wejścia | Dioda tłumiąca |
| Ochrona przeciwzwarciowa zasilania sensorów | electronic |
| Ochrona przeciwzwarciowa wyjścia | electronic |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

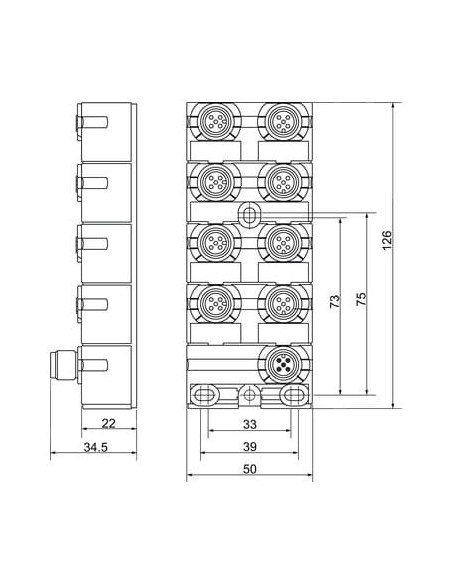

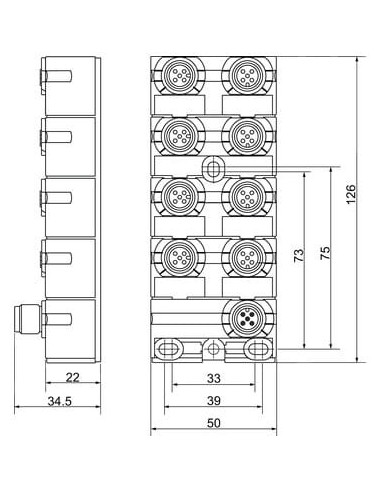

Dane mechaniczne | Dane montażowe
| Masa netto | 200 g |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-6 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Additional condition temperature range | provide acclimatization for commissioning |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 114 a, EN IEC 61709, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | Lead (Pb) EC 231-100-4; CAS 7439-92-1 |
| RoHS | 2011/65/EU & (EU)2015/863 | Exception 6c & 7a & 7c1 |
| China RoHS | GB/T 26572-2011 | EPUP 25 |
| California Proposition 65 | Ni CAS No.7440-02-0 |
| WEEE | 2012/19/EU | Category 5 |
| Halogen-free-Material | IEC 61249-2-21, Material not Halogen-free |
| Norma produktu | EN 61131-2 |
| CE | 2011/65/EU, 2014/30/EU |
| UKCA | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012. |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0, X1, X2, X3, X4, X5, X6, X7 |
| Typ przyłącza 2 | XZ1 |
Typ przyłącza 1
| Długość kabli maks. | 30 m |
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DI US |
| PIN 3 | 0 V US |
| PIN 4 | DI US |
| PIN 5 | FE |
Typ przyłącza 2
| Długość kabli maks. | 30 m |
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Moduł wejść cyfrowych IO-Link MVP12N-P6 DI16 8xM12A – nowoczesny hub automatyki przemysłowej
MVP12N-P6 DI16 8xM12A IOLA12 B0 to wysokiej klasy moduł IO-Link firmy Murrelektronik, przeznaczony do realizacji cyfrowych wejść NPN w systemach automatyki przemysłowej. Produkt ten jest wyposażony w 16 cyfrowych wejść oraz 8 portów M12, które umożliwiają podłączenie różnorodnych urządzeń. Zastosowanie technologii IO-Link pozwala na szybką integrację oraz konfigurację urządzeń sterujących w ramach nowoczesnych linii produkcyjnych.
Zalety modułu IO-Link MVP12N-P6 DI16 8xM12A
- Pełna kompatybilność z przemysłowym standardem IO-Link – gwarantuje bezproblemową integrację z nowoczesnymi systemami sterowania.
- Szybka cyfrowa transmisja danych – obsługuje prędkości COM3 (230,4 kbit/s), zapewniając niezawodną i wydajną komunikację.
- Wysoka odporność na warunki przemysłowe – obudowa o stopniu ochrony IP65, IP67 i IP68 oraz szeroki zakres temperatur pracy od -25°C do +70°C.
- Kompaktowa i lekka konstrukcja – plastikowa obudowa o wymiarach 126 x 50 x 34,5 mm i masie jedynie 200 g, co umożliwia zastosowanie nawet w ograniczonej przestrzeni sterowniczej.
- Zaawansowane funkcje zabezpieczeń – ochrona przed przeciążeniem, zwarciem, odwróconą polaryzacją oraz przepięciami.
- Łatwy montaż i okablowanie – standardowe złącza M12 (typ A, 5-pinowe), wysoka odporność mechaniczna oraz możliwość prowadzenia przewodów do 30 m.
Możliwości wykorzystania i zastosowanie MVP12N-P6 DI16 8xM12A IO-Link
Moduł IO-Link MVP12N-P6 DI16 jest przeznaczony do stosowania w zaawansowanych systemach automatyki, które wymagają szybkiego i niezawodnego przesyłu sygnałów cyfrowych z wielu punktów wejściowych. Typowe zastosowania obejmują:
- Logistykę i automatyzację magazynów
- Linie montażowe i produkcyjne w przemyśle motoryzacyjnym, FMCG oraz przetwórczym
- Maszyny pakujące i sortujące
- Robotykę i linie transferowe
- Centra logistyczne oraz systemy kontroli jakości
- Systemy kontroli dostępu i bezpieczeństwa w zakładach przemysłowych
Dzięki odporności na wilgoć i zanieczyszczenia (stopień ochrony IP65/IP67/IP68), urządzenie może być użytkowane nawet w trudnych warunkach przemysłowych, zapewniając długotrwałą, bezawaryjną eksploatację.
Budowa, bezpieczeństwo i wygoda użytkowania
MVP12N-P6 DI16 8xM12A charakteryzuje się solidną plastikową obudową, a jej kompaktowe wymiary sprzyjają integracji w szafach sterowniczych oraz w przestrzeni maszyn. Moduł posiada czytelne oznaczenia portów i złączy, co ułatwia instalację oraz diagnostykę podczas pracy.
Zaawansowane zabezpieczenia elektroniczne skutecznie chronią urządzenie przed uszkodzeniami, zapewniając niezawodność nawet podczas intensywnej eksploatacji. Produkt spełnia rygorystyczne normy branżowe, w tym EN 61131-2, oraz szereg dyrektyw bezpieczeństwa i środowiskowych (REACH, RoHS, WEEE).
Podsumowanie – Przemysłowy hub cyfrowych wejść IO-Link
MVP12N-P6 DI16 8xM12A IO-Link to wszechstronny moduł wejść cyfrowych dedykowany nowoczesnym instalacjom automatyki przemysłowej, gdzie istotne są niezawodność, łatwość integracji oraz bezpieczeństwo pracy, nawet w wymagających warunkach środowiskowych.
