IO-Link / analog converter
AO I 4...20mA, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wyjście
| Type Output | Technika 2 -, 3 -, 4-przewodowa |
| Output current max. | 0,2 A |
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Czas przetwarzania wyjścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie przewodu czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | AO |
| Typ przyłącza 2 | IO-Link AO |

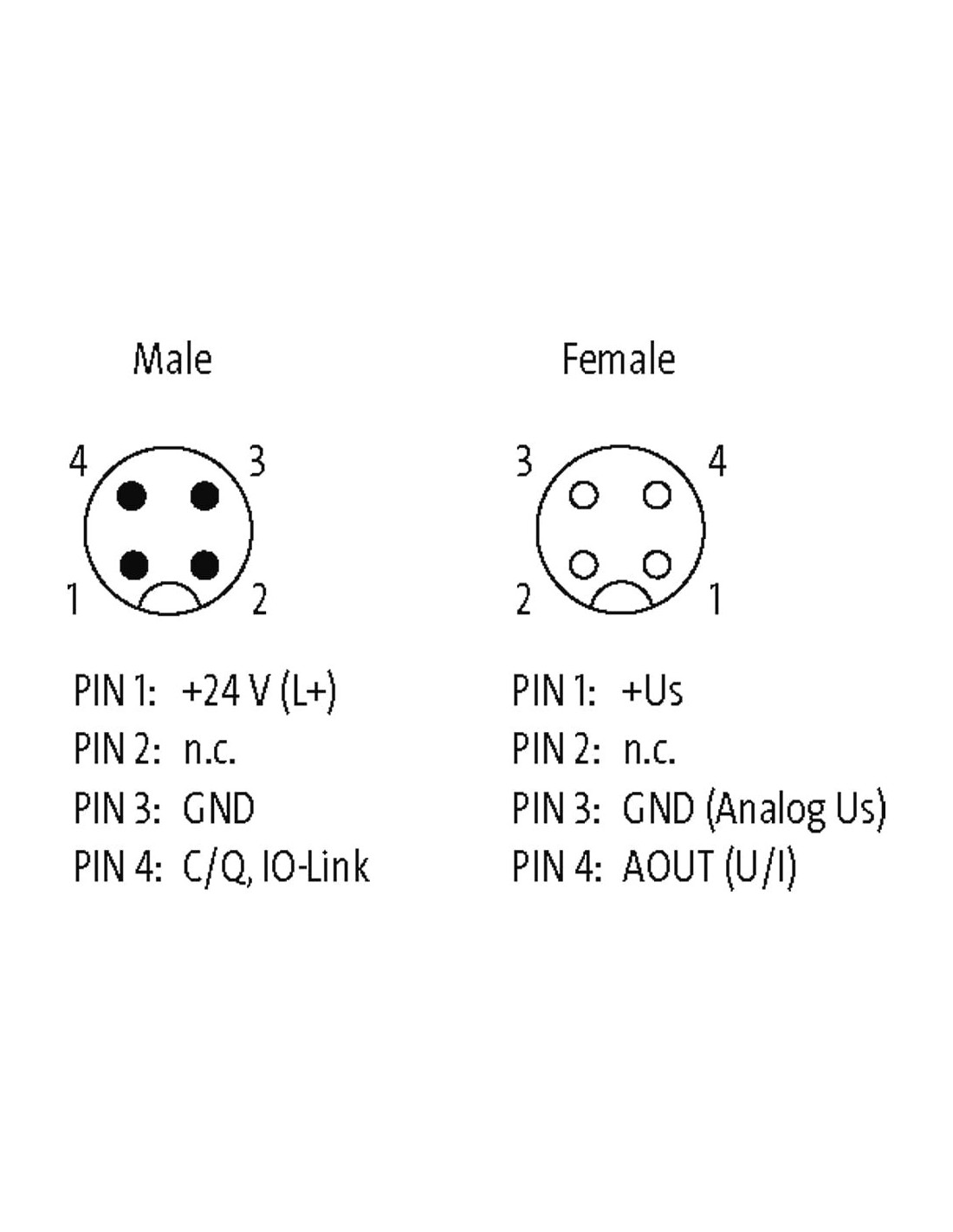

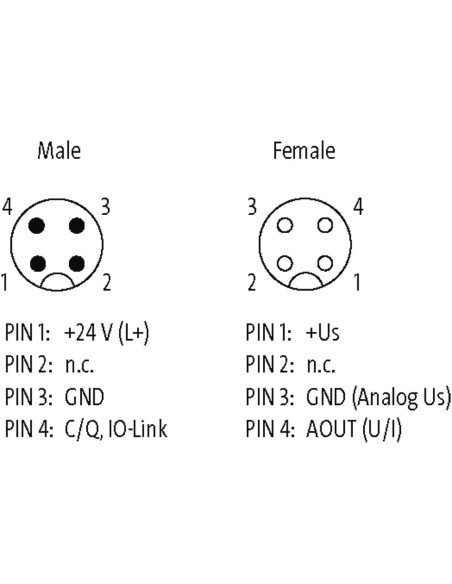

Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | n.c. |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | AOut (U / I) |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |

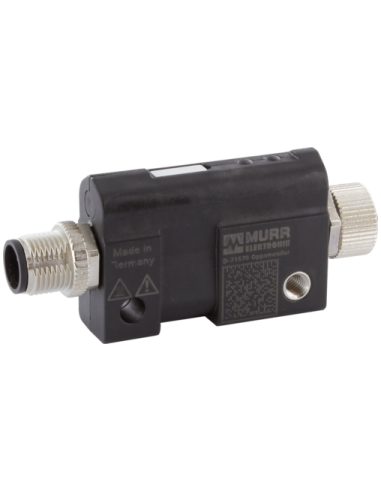

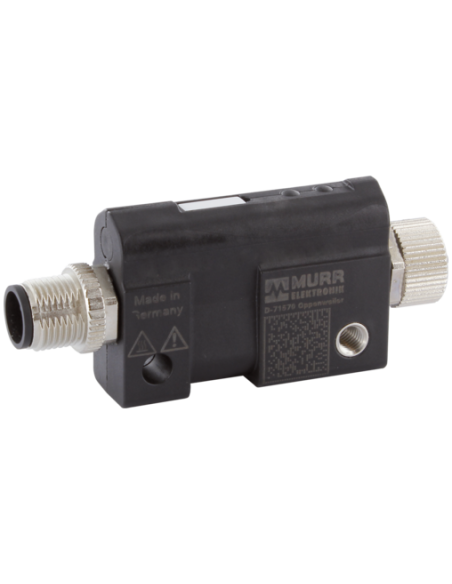

Konwerter Analogowy IO-Link 4-20mA Murrelektronik 5000-00501-2110000 – uniwersalny interfejs przemysłowy
Konwerter analogowy IO-Link 5000-00501-2110000 firmy Murrelektronik to specjalistyczne urządzenie zaprojektowane do integracji i konwersji sygnału analogowego 4-20 mA na cyfrowy interfejs IO-Link, co umożliwia łatwe i bezpieczne połączenie urządzeń automatyki przemysłowej w jedną sieć komunikacyjną. Produkt ten ma szerokie zastosowanie w instalacjach przemysłowych, zapewniając niezawodność transmisji, łatwą parametryzację oraz rozbudowane możliwości diagnostyczne.
Najważniejsze zalety konwertera analogowego IO-Link
- Konwersja sygnału 4-20 mA do IO-Link umożliwia cyfrową integrację urządzeń analogowych z nowoczesnymi systemami automatyki.
- Wysoka rozdzielczość sygnału 16 bit zapewnia precyzyjne odwzorowanie wartości analogowych.
- Stopień ochrony IP65/IP67 gwarantuje odporność na trudne warunki przemysłowe i umożliwia montaż bezpośrednio w urządzeniach oraz szafach sterowniczych.
- Rozbudowane funkcje diagnostyczne przez IO-Link i LED wspierają monitorowanie stanu pracy, wykrywanie błędów i ułatwiają konserwację predykcyjną.
- Kompaktowa obudowa z tworzywa sztucznego odporna na uszkodzenia mechaniczne oraz czynniki środowiskowe.
- Szybki czas reakcji wyjścia analogowego – tylko 5 ms, co umożliwia zastosowanie w dynamicznych aplikacjach.
- Uniwersalne złącza M12 (wtyk męski i gniazdo żeńskie) ułatwiają szybki montaż oraz integrację z istniejącą infrastrukturą.
Typowe zastosowania konwertera analogowego IO-Link 4-20mA
Konwerter analogowy IO-Link Murrelektronik jest idealnym wyborem wszędzie tam, gdzie zachodzi potrzeba cyfrowej integracji czujników i urządzeń o sygnale 4-20 mA:
- Automatyka przemysłowa – rozbudowa systemów IO-Link o analogowe czujniki przepływu, ciśnienia, temperatury czy poziomu cieczy.
- Modyfikacja istniejących instalacji – szybka adaptacja tradycyjnych urządzeń do nowoczesnych systemów sterowania.
- Linie produkcyjne – łatwa zmiana ustawień i parametrów procesów przy pomocy IO-Link.
- Aplikacje wymagające wysokiej odporności na zakłócenia – konwersja sygnału do postaci cyfrowej ogranicza wpływ zewnętrznych czynników środowiskowych.
Możliwości integracji i diagnostyki – IO-Link 1.1
Zaawansowana komunikacja IO-Link w wersji 1.1 umożliwia transmisję danych z szybkością do 38,4 kbit/s (COM2), zapewniając stabilność i ciągły monitoring parametrów pracy urządzenia. Wbudowane funkcje diagnostyczne pozwalają wykrywać: nadmierną temperaturę, niedomiar napięcia, przepięcia, przetężenia, uszkodzenia przewodów i urządzeń, przekroczenia progów oraz inne zdarzenia krytyczne.
Dzięki sygnalizacji LED operator natychmiast informowany jest o stanie pracy konwertera, co znacząco skraca czasy przestojów i pozwala na szybką reakcję w przypadku awarii.
Konstrukcja mechaniczna i łatwość montażu

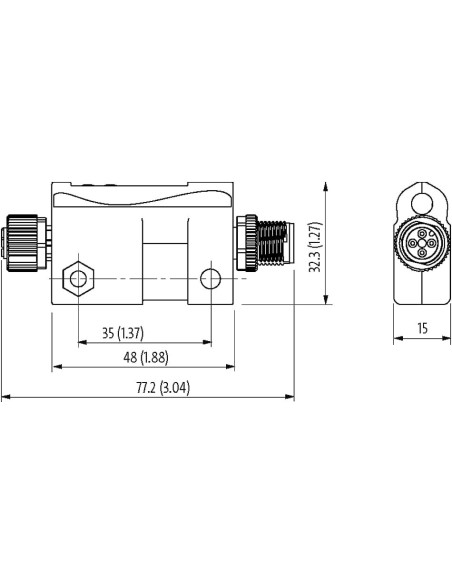

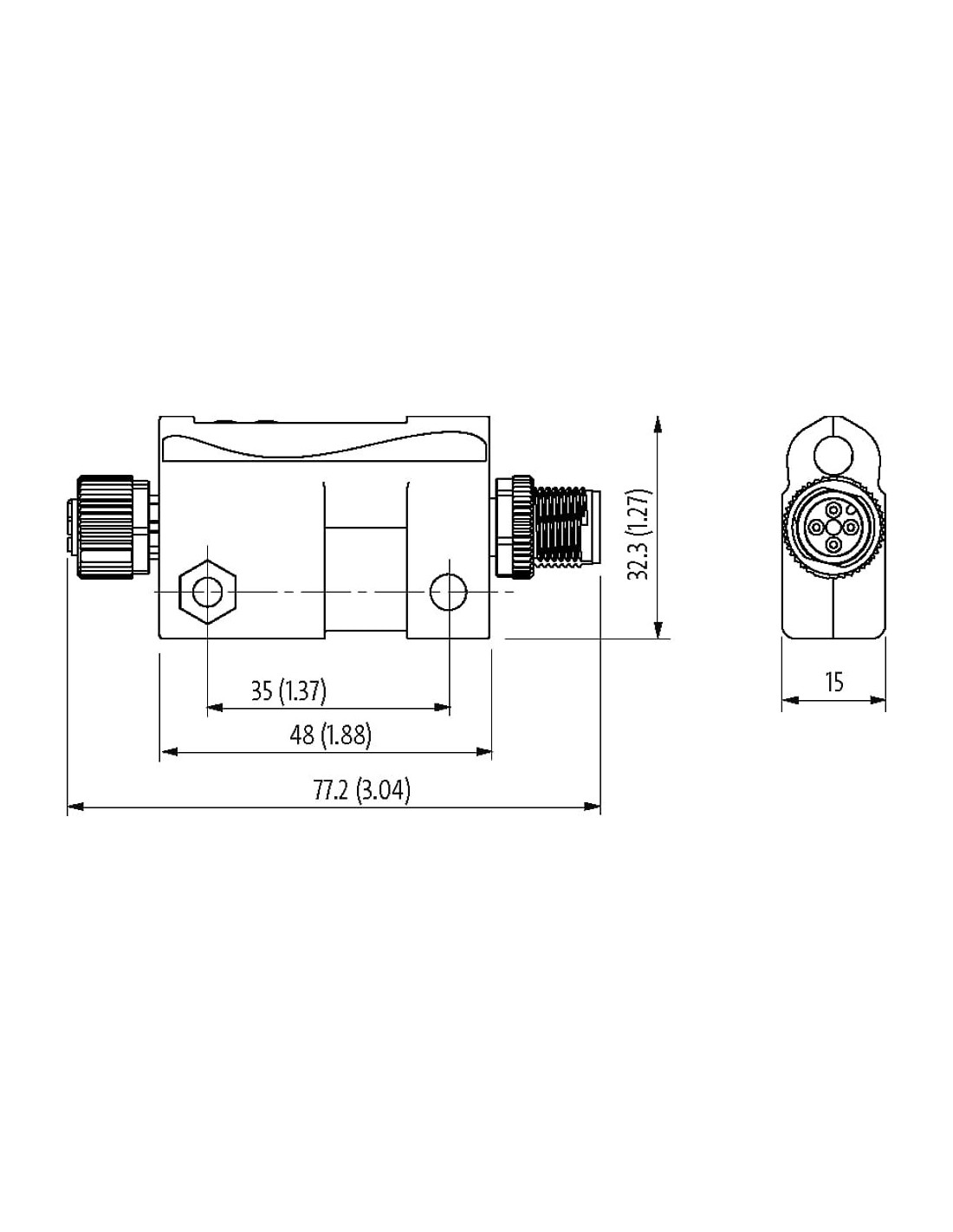

Kompaktowe wymiary (77,2 x 32,3 x 15 mm) umożliwiają instalację konwertera nawet w ograniczonych przestrzeniach. Złącza M12, 4-pinowe (żeńskie i męskie) gwarantują szybkie i bezbłędne podłączenie do zasilania, sieci IO-Link oraz wyjścia analogowego.
- Wytrzymała obudowa z tworzywa sztucznego
- Przystosowanie do pracy w szerokim zakresie temperatur: od -30°C do +70°C
- Bezpieczna eksploatacja nawet w agresywnych środowiskach przemysłowych
Podsumowanie – konwerter analogowy IO-Link Murrelektronik
Konwerter analogowy IO-Link 5000-00501-2110000 stanowi niezawodne rozwiązanie do cyfrowej integracji urządzeń analogowych w instalacjach przemysłowych. Dzięki zaawansowanej technologii, szerokim możliwościom diagnostycznym oraz wysokiej odporności na warunki środowiskowe jest polecany do profesjonalnych zastosowań w automatyce przemysłowej i nowoczesnych systemach sterowania.
