IO-Link Hub
Moduł kompaktowy
IO-Link V1.1
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) Type 3 |
| Filtr czasu wejścia | 1 ms |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,4 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | B |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

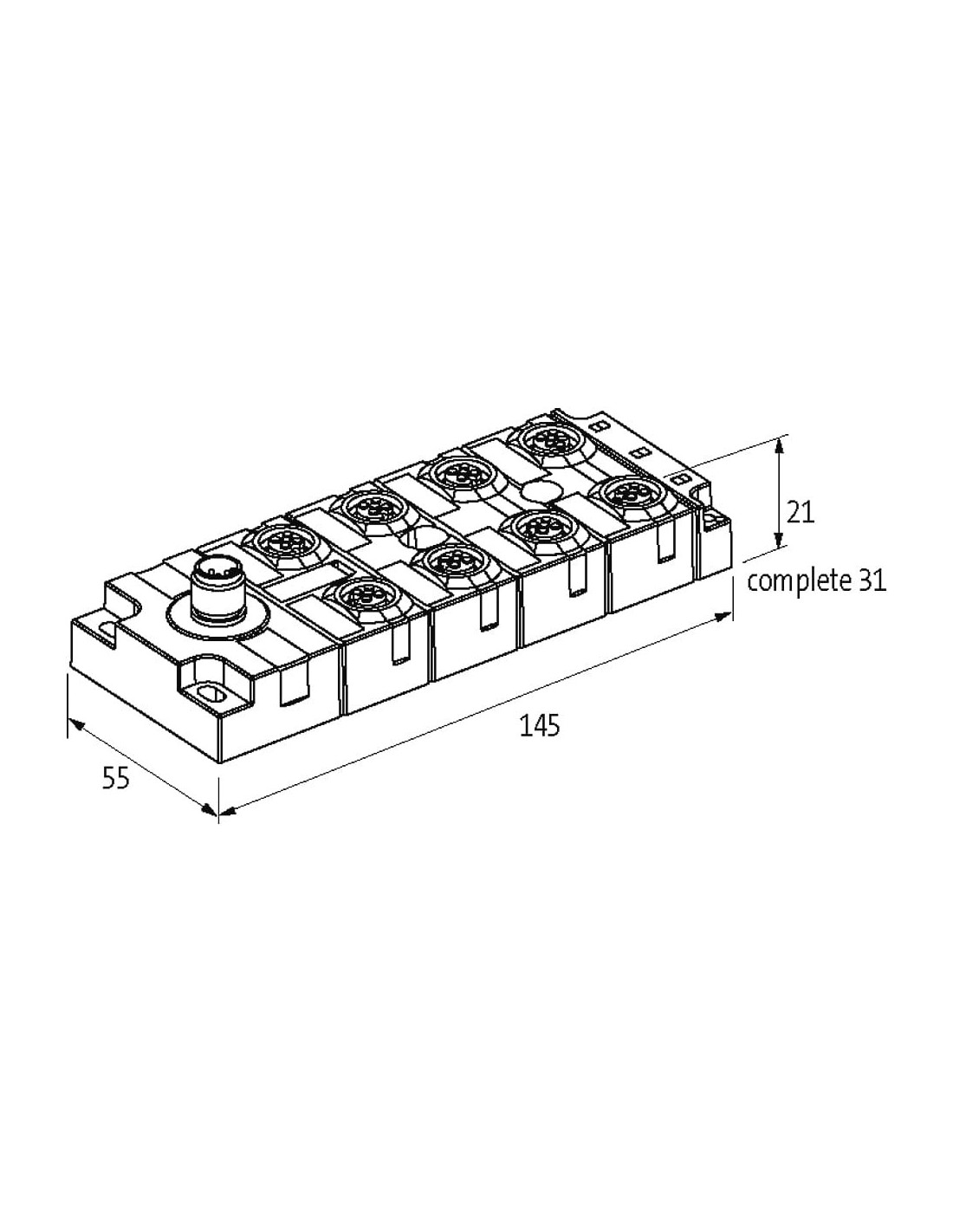

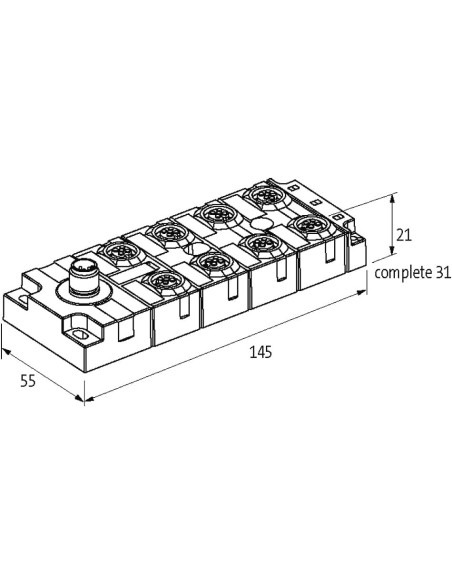

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 145 mm |
| Szerokość | 55 mm |
| Głębokość | 32 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DI |
| PIN 3 | 0 V US |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V UA |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | 24 V DC UA |
| PIN 3 | 0 V US |
| PIN 4 | IO-Link |
| PIN 5 | 0 V UA |

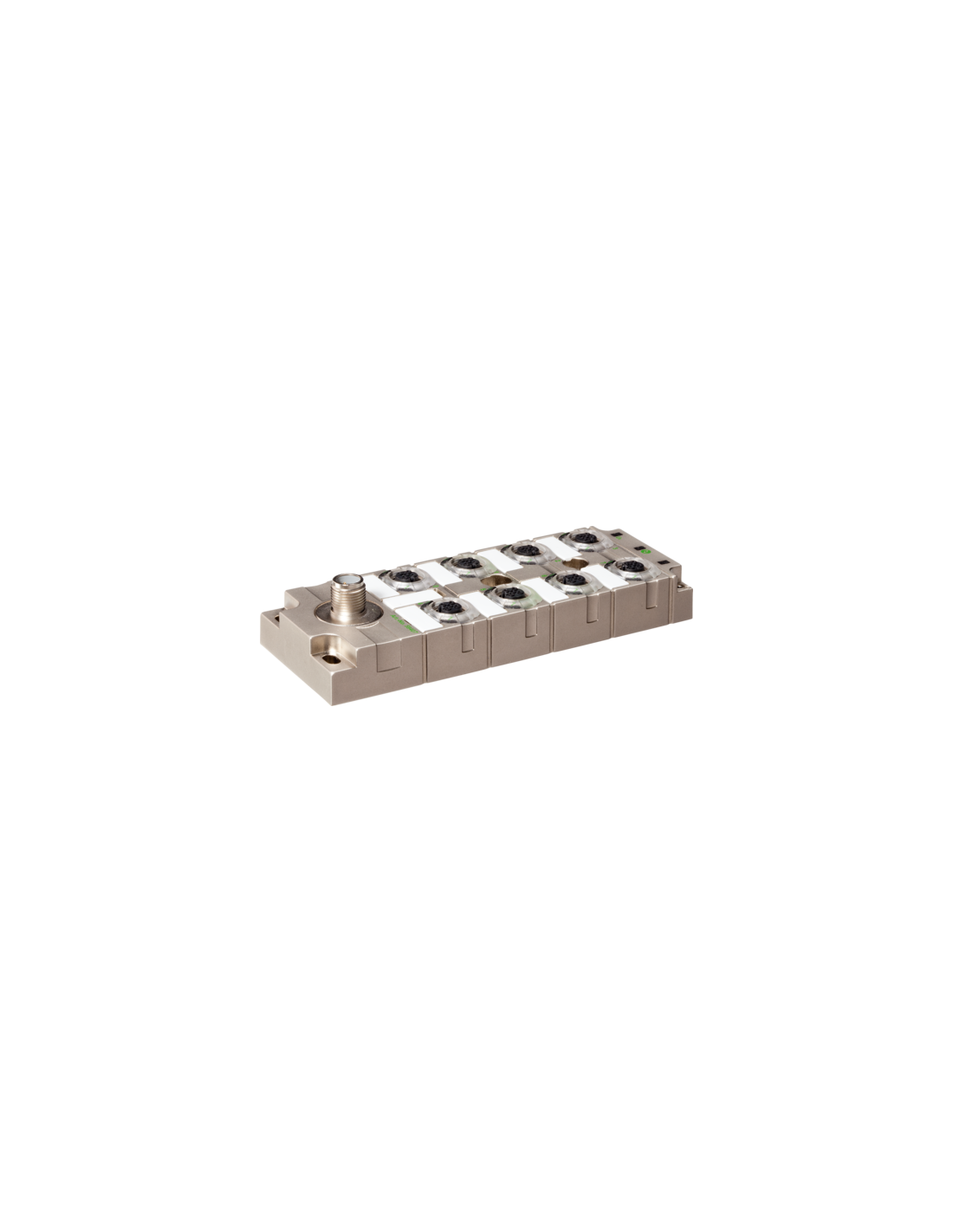

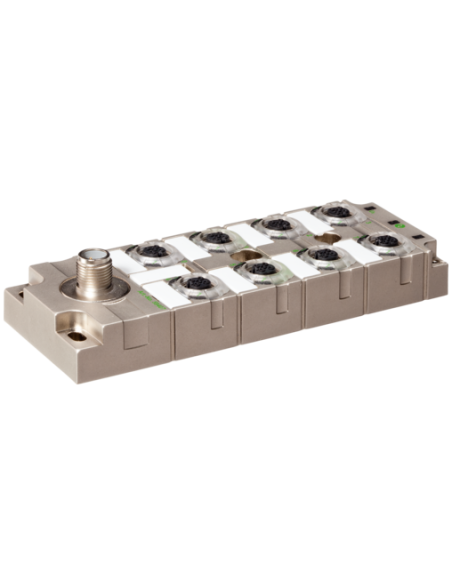

Moduł IO-Link MVP12 Metal 8xM12 DI8 DO8 IOL K3 – Nowoczesny i solidny rozdzielacz sygnałów dla automatyki
Moduł MVP12 Metal 8xM12 DI8 DO8 IOL K3 (kod produktu: 55518) to kompaktowe i wytrzymałe urządzenie przeznaczone do integracji w nowoczesnych instalacjach automatyki przemysłowej. Rozwiązanie to oferuje szerokie możliwości przyłączeniowe oraz niezawodność działania, spełniając potrzeby wymagających aplikacji przemysłowych.
Zastosowanie modułu IO-Link MVP12 w przemyśle
Moduł IO-Link MVP12 Metal jest dedykowany do rozbudowy oraz integracji systemów sterowania w różnorodnych maszynach, liniach produkcyjnych oraz instalacjach automatyki przemysłowej. Urządzenie umożliwia łatwe podłączanie i zarządzanie czujnikami oraz elementami wykonawczymi za pomocą standaryzowanych złączy M12, przy jednoczesnym wykorzystaniu technologii IO-Link V1.1.
Typowe zastosowania obejmują:
- rozproszone instalacje czujnikowo-wykonawcze,
- automatyzację procesów produkcyjnych,
- budowę i modernizację linii montażowych,
- zastosowania w środowiskach wymagających wysokiego stopnia ochrony IP67.
Najważniejsze cechy i zalety modułu IO-Link MVP12 Metal 8xM12
- Kompaktowa, hermetyczna konstrukcja zapewniająca szczelność i ochronę przed wilgocią oraz pyłem (IP67), co umożliwia montaż nawet w trudnych warunkach środowiskowych.
- Obsługa 8 wejść cyfrowych (DI8) oraz 8 wyjść cyfrowych (DO8) z wyjściami odpornymi na przeciążenia i zwarcia, co zapewnia bezpieczeństwo użytkowania.
- Standaryzowane złącza M12 umożliwiające szybkie i niezawodne połączenia w terenie.
- Komunikacja IO-Link (Device, Port Class B, V1.1) pozwalająca na łatwą integrację z systemami wyższego poziomu i nowoczesnymi sterownikami PLC.
- Możliwość natychmiastowej diagnostyki dzięki wskaźnikom LED oraz rozbudowanej funkcjonalności diagnostycznej (w tym detekcja zwarć, przeciążeń, spadków napięcia).
- Wysoka odporność mechaniczna oraz obudowa z metalową powłoką – idealne rozwiązanie do środowisk przemysłowych.
Dlaczego warto wybrać moduł MVP12 Metal 8xM12 DI8 DO8 IOL K3?
Moduł MVP12 Metal znacząco ułatwia zarządzanie sygnałami w rozproszonych aplikacjach automatyki oraz pozwala na szybsze i bardziej elastyczne zmiany w topologii instalacji. Całkowicie szczelna obudowa chroni elektronikę przed wpływem niekorzystnych czynników zewnętrznych, a nowoczesna technologia IO-Link upraszcza zdalną diagnostykę i parametryzację urządzeń obiektowych.
Dzięki szerokiemu zakresowi temperatur pracy oraz solidnej konstrukcji moduł sprawdzi się zarówno w przemyśle spożywczym, motoryzacyjnym, jak i wszędzie tam, gdzie liczy się niezawodność i odporność na trudne warunki środowiskowe.
Specyficzne możliwości wykorzystania MVP12 Metal 55518
- monitorowanie oraz sterowanie procesami w maszynach pakujących, sortujących i montażowych,
- realizacja rozproszonego zbierania danych z czujników i urządzeń wykonawczych,
- zwiększanie funkcjonalności i elastyczności istniejących linii produkcyjnych,
- zapewnienie niezawodnej komunikacji w środowiskach o dużym zapyleniu lub występowaniu wilgoci.
