Hub IO-Link w obudowie syntetycznej 50 mm
1 × M12 IO-Link Class B
8 × M12 I/O
16 konfigurowalnych wejść/wyjść cyfrowych
Izolowane galwanicznie grupy napięciowe
Wstępnie konfigurowany obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 18 V |
| Napięcie robocze UA DC maks. | 30 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia | 1 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UA | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

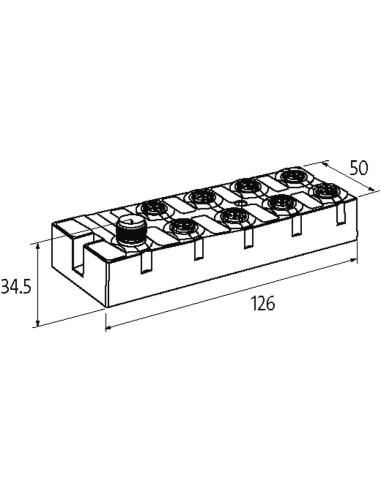

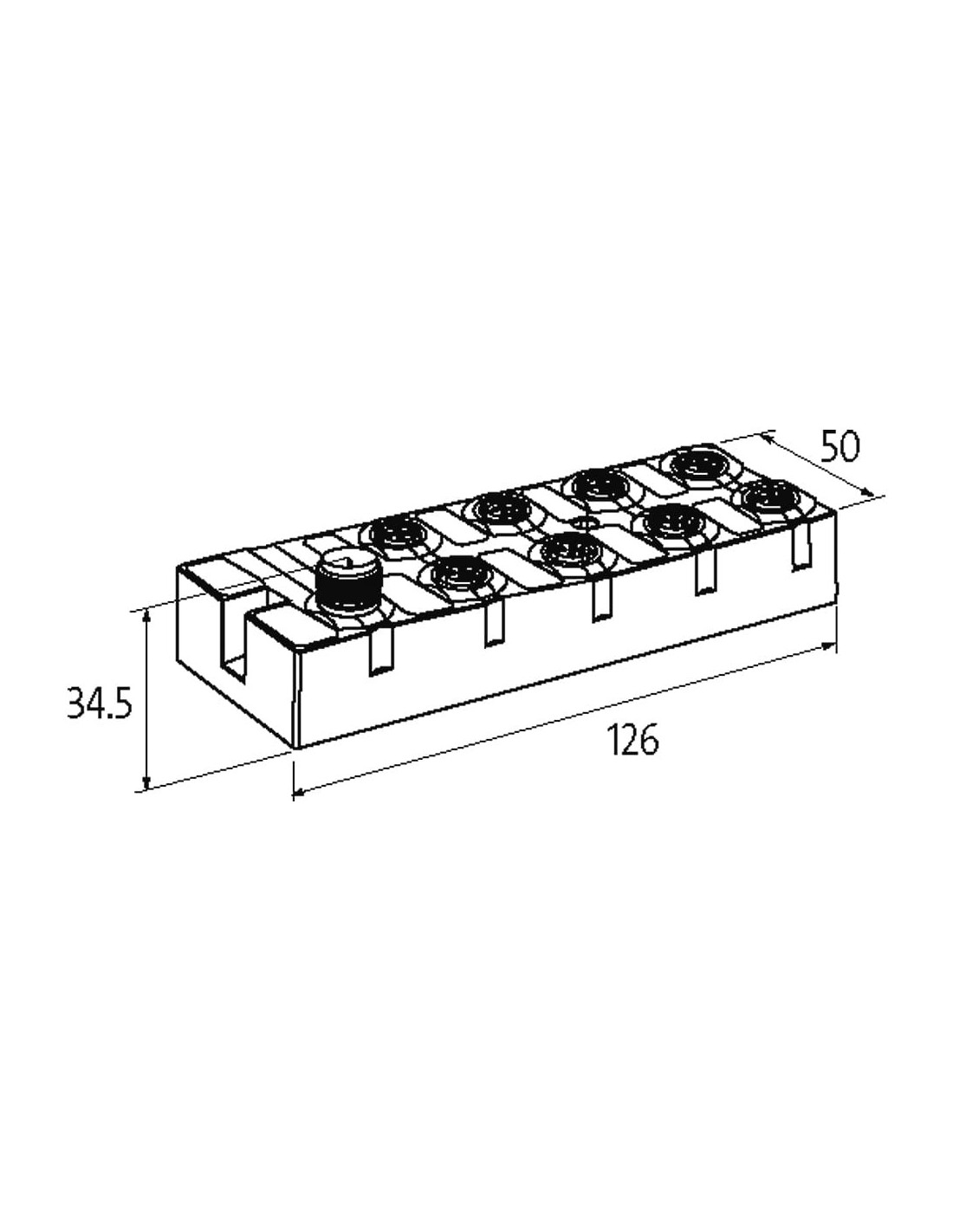

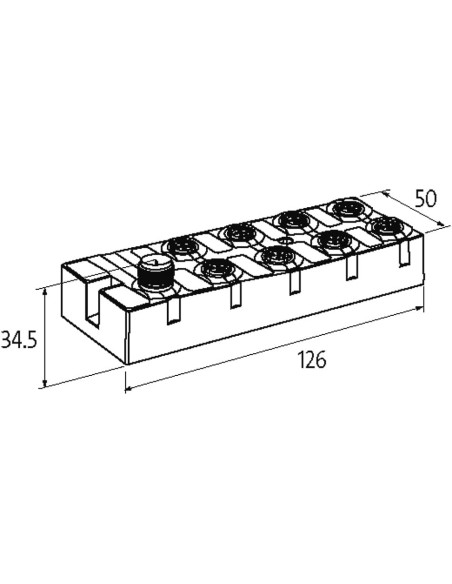

| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
| Typ przyłącza 4 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | DIO (UA) |
| PIN 3 | 0 V (UA) |
| PIN 4 | DIO (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DIO (US) |
| PIN 3 | 0 V (US) |
| PIN 4 | DIO (US) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | 24 V DC UA (P 24) |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V UA (N 24) |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | 24 V DC (UA) (P 24) |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V (UA) (N 24) |

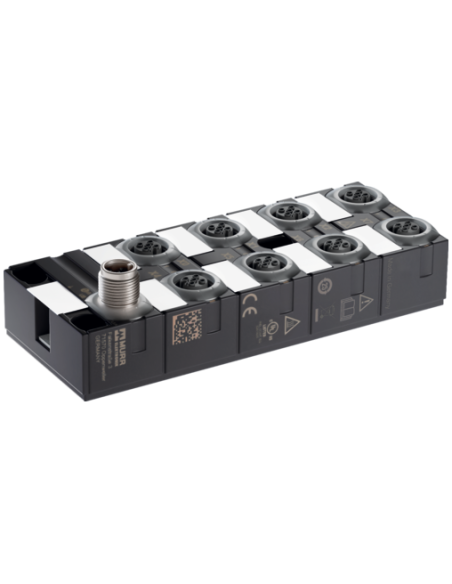

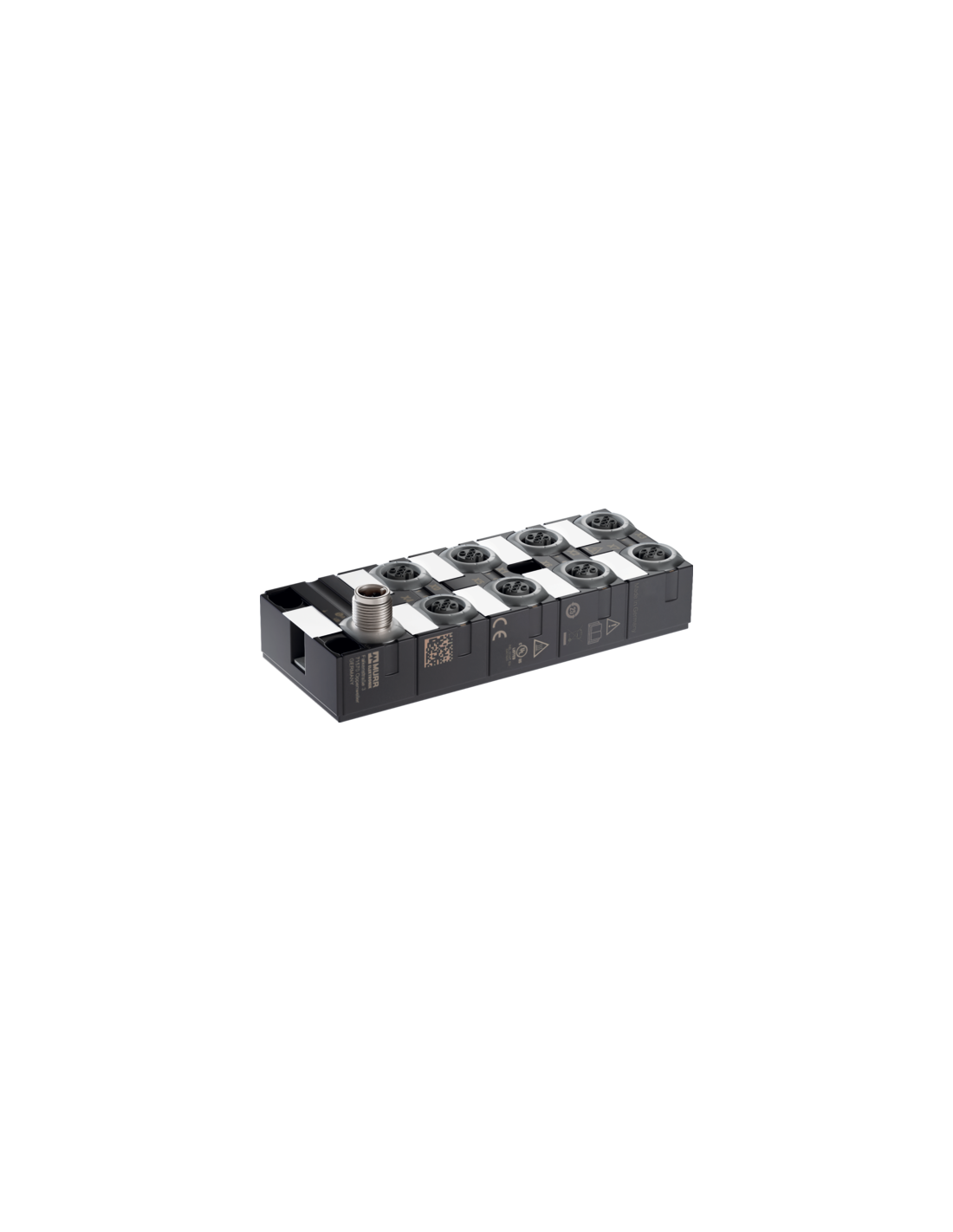

Koncentrator IO-Link MVP12-P6 DIO8 DIO8 8xM12A IOLB12 B0 59718 – inteligentny hub dla nowoczesnej automatyki
Koncentrator IO-Link MVP12-P6 DIO8 DIO8 o kodzie produktu 59718 to zaawansowany hub IO-Link, stworzony do integracji czujników i elementów wykonawczych w systemach automatyki przemysłowej. Jego kompaktowa obudowa syntetyczna o wymiarach 126 × 50 × 34,5 mm oraz wysoka klasa szczelności IP68 czynią go idealnym rozwiązaniem do pracy w trudnych warunkach przemysłowych.
Wszechstronne możliwości przyłączeniowe 8xM12 – szerokie zastosowanie w automatyce
Koncentrator MVP12-P6 DIO8 DIO8 wyposażony jest w 8 portów M12 z możliwością konfiguracji każdego z nich jako wejście lub wyjście cyfrowe. Pozwala to na łatwe podłączenie różnorodnych urządzeń peryferyjnych, takich jak:
- Czujniki (indukcyjne, optyczne, pojemnościowe)
- Elementy wykonawcze (siłowniki, zawory, lampki sygnalizacyjne)
- Przełączniki krańcowe
Dzięki zastosowaniu konfigurowalnych wejść i wyjść cyfrowych koncentrator zapewnia elastyczne dopasowanie do różnych aplikacji bez konieczności zmiany sprzętu.
Zaawansowana komunikacja IO-Link – wydajność i bezpieczeństwo
Moduł działa jako urządzenie IO-Link (Device), co umożliwia pełną integrację z nowoczesnymi systemami sterowania i monitorowania. Dzięki wsparciu portów klasy B oraz zgodności z IO-Link Revision ID V1.1.2 i transmisją COM3 (230,4 kbit/s), zapewnia błyskawiczną wymianę danych. Funkcje diagnostyczne, takie jak monitorowanie zwarć, przeciążeń oraz stanu zasilania, odpowiadają za stabilność i bezpieczeństwo pracy systemu.
Wytrzymała obudowa i wysoka odporność na warunki środowiskowe – IP68
Koncentrator zaprojektowano z myślą o pracy w wymagających środowiskach przemysłowych. Galwanicznie izolowane grupy napięciowe zapewniają niezawodność, a stopień ochrony IP68 chroni elektronikę przed pyłem i wilgocią. Moduł może pracować w szerokim zakresie temperatur od -25°C do +70°C oraz być przechowywany w temperaturach od -40°C do +85°C, co przekłada się na wszechstronność zastosowań.
Typowe zastosowania koncentratora IO-Link MVP12-P6 DIO8 DIO8 59718
Produkt przeznaczony jest do zastosowań w:
- Nowoczesnych liniach produkcyjnych i montażowych
- Systemach transportowych i logistycznych
- Automatyzacji maszyn przemysłowych
- Centrach obróbczych CNC i robotyce
- Sektorze spożywczym, chemicznym i motoryzacyjnym
Elastyczność konfiguracji portów oraz wysoka odporność mechaniczna sprawiają, że koncentrator MVP12-P6 DIO8 DIO8 sprawdza się zarówno w prostych, jak i rozbudowanych aplikacjach automatyki.
Główne zalety koncentratora IO-Link MVP12-P6 DIO8 DIO8 8xM12A IOLB12 B0 59718
- Szybkie wdrożenie – wstępnie skonfigurowany obszar parametrów ułatwia uruchomienie
- Pełna konfigurowalność wejść/wyjść – do 16 cyfrowych portów
- Samodzielna diagnoza – diagnostyka zwarć, przeciążeń, sygnalizacja statusu diodami LED
- Bezpieczeństwo elektryczne – galwaniczna separacja grup napięciowych, odporność na zwarcia i przeciążenia
- Kompaktowe wymiary, solidna obudowa i łatwość mocowania (2-otworowe mocowanie śrubowe)
- Zgodność z normą EN 61131-2
Koncentrator IO-Link MVP12-P6 DIO8 DIO8 8xM12A to nowoczesne rozwiązanie dla profesjonalistów, którzy oczekują niezawodności, elastyczności i łatwej integracji w systemach automatyki przemysłowej.
