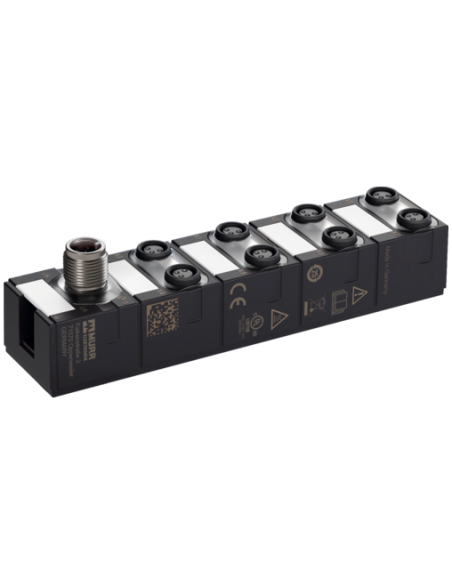

Hub IO-Link w obudowie syntetycznej 30 mm
1 × M12 IO-Link Class B
8 × M8 I/O
8 konfigurowalnych wejść/wyjść cyfrowych
Izolowane galwanicznie grupy napięciowe
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 18 V |
| Napięcie robocze UA DC maks. | 30 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | Typ 1, Typ 3 |
| Prąd roboczy na 2 porty maks. | 1 A (X0+X1, X2+X3, X4+X5, X6+X7) |
| Filtr czasu wejścia min. | 0 ms |
| Filtr czasu wejścia maks. | 15 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 4 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UA | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC UA |
| PIN 3 | 0 V UA |
| PIN 4 | DIO UA |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC US |
| PIN 3 | 0 V US |
| PIN 4 | DIO US |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | 24 V DC UA (P 24) |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V UA (N 24) |
IO-Link Hub MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 E0 59604 – Rozwiązanie do efektywnej integracji sygnałów
IO-Link Hub MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 E0 59604 to kompaktowy moduł przyłączeniowy, który umożliwia szybkie i łatwe rozdzielanie oraz zbieranie sygnałów cyfrowych w zaawansowanych systemach automatyki przemysłowej.
Rozbudowane możliwości podłączenia – 8 wejść/wyjść M8
Urządzenie wyposażone jest w osiem konfigurowalnych portów M8, do których można podłączać czujniki, wykonawców lub inne urządzenia peryferyjne. Każde z wejść/wyjść można indywidualnie skonfigurować jako wejście lub wyjście cyfrowe, co zapewnia maksymalną elastyczność przy projektowaniu maszyn i linii produkcyjnych. Złącze M12 IO-Link Class B umożliwia szybkie połączenie z siecią IO-Link.
Najważniejsze zalety i zastosowania IO-Link Huba MVP8-P3
- Galwanicznie izolowane grupy zasilania – poprawa niezawodności oraz bezpieczeństwa przesyłu sygnałów
- Stopień ochrony IP68 – bezpieczna eksploatacja nawet w wymagającym środowisku przemysłowym
- Kompaktowa, wytrzymała obudowa syntetyczna o szerokości zaledwie 30 mm – łatwy montaż nawet w ograniczonych przestrzeniach
- Możliwość montażu na śruby (2 otwory) – prosty i szybki montaż bez dodatkowych akcesoriów
- Obsługa szerokiego zakresu napięć zasilania 18-30 V DC
- Zaawansowana diagnostyka (m.in. diagnostyka zwarciowa, przeciążenia, ostrzeżenia aktuatora) dzięki wskaźnikom LED oraz komunikacji poprzez IO-Link
- Wysoka wytrzymałość prądowa – do 2 A na wyjściu i do 4 A łącznie na grupę
Szerokie możliwości zastosowania w automatyce
IO-Link Hub MVP8-P3 DIO4 DIO4 8xM8-3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest integracja wielu sygnałów I/O w jedno, łatwe do zarządzania urządzenie. Typowe obszary użycia to:
- Automatyka maszyn i linii produkcyjnych
- Systemy transportowe, montażowe, sortujące
- Przemysł motoryzacyjny, opakowaniowy, spożywczy
- Instalacje wymagające wysokiego stopnia ochrony IP
- Miejsca, w których niezbędna jest szybka diagnostyka błędów i awarii
Kompaktowość i wytrzymałość – optymalna praca nawet w trudnych warunkach

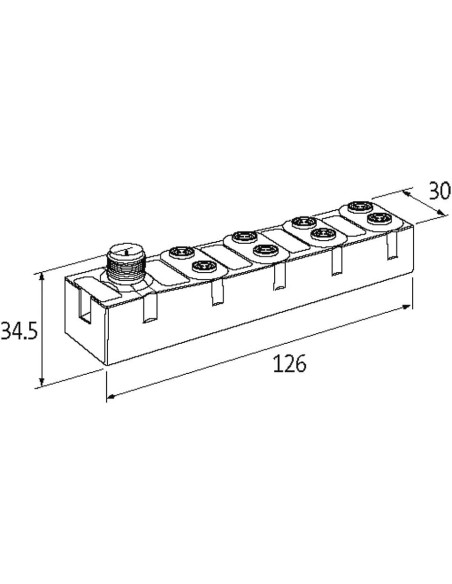

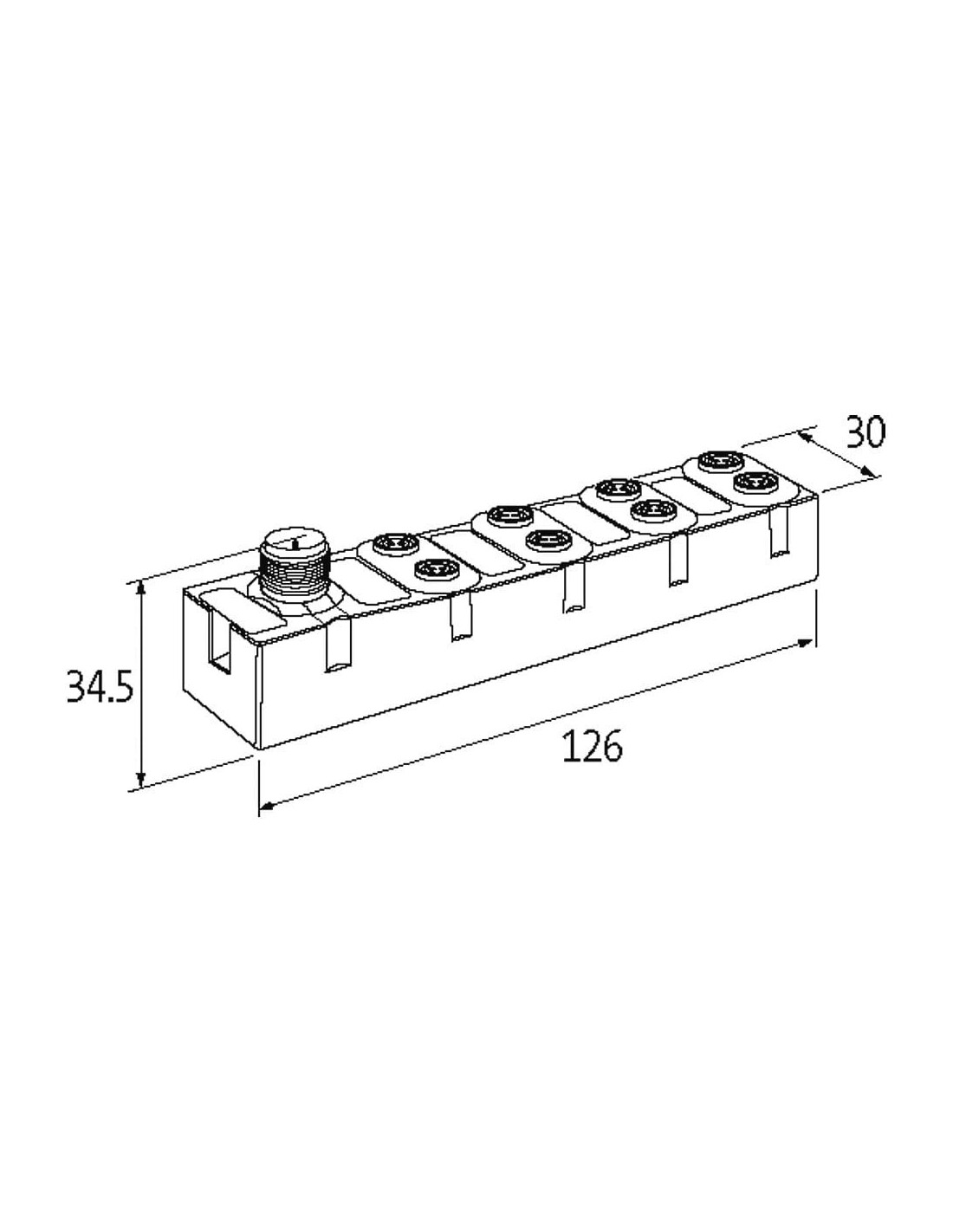

Obudowa o wymiarach 126 × 30 × 34,5 mm oraz wysoka odporność na czynniki zewnętrzne umożliwiają zastosowanie urządzenia zarówno w standardowych, jak i w przemysłowych aplikacjach o podwyższonym ryzyku zapylenia, wilgoci czy skrajnych temperatur (zakres pracy od -25°C do +70°C).
IO-Link Hub MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 E0 59604 gwarantuje nieprzerwaną i efektywną komunikację w inteligentnych systemach automatyzacji, umożliwiając jednocześnie prostą rozbudowę i modernizację infrastruktury sterującej.
