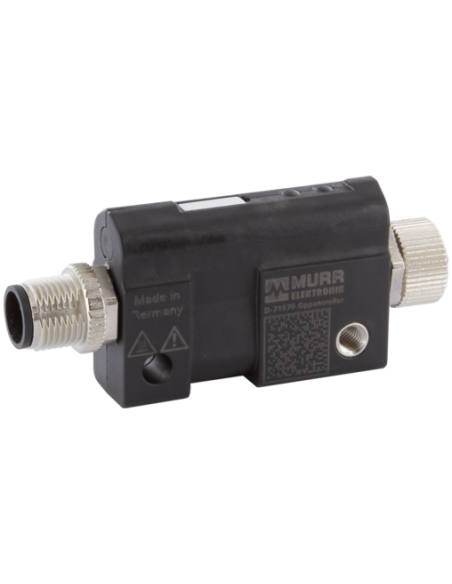

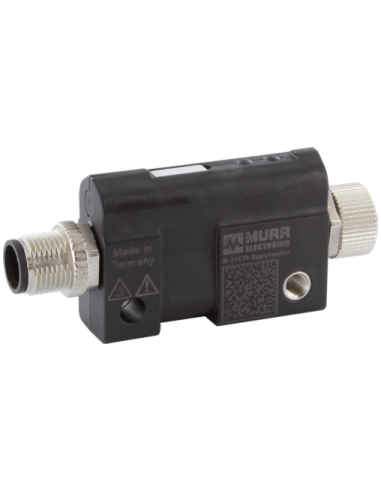

IO-Link / analog converter
AI I 4...20mA, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

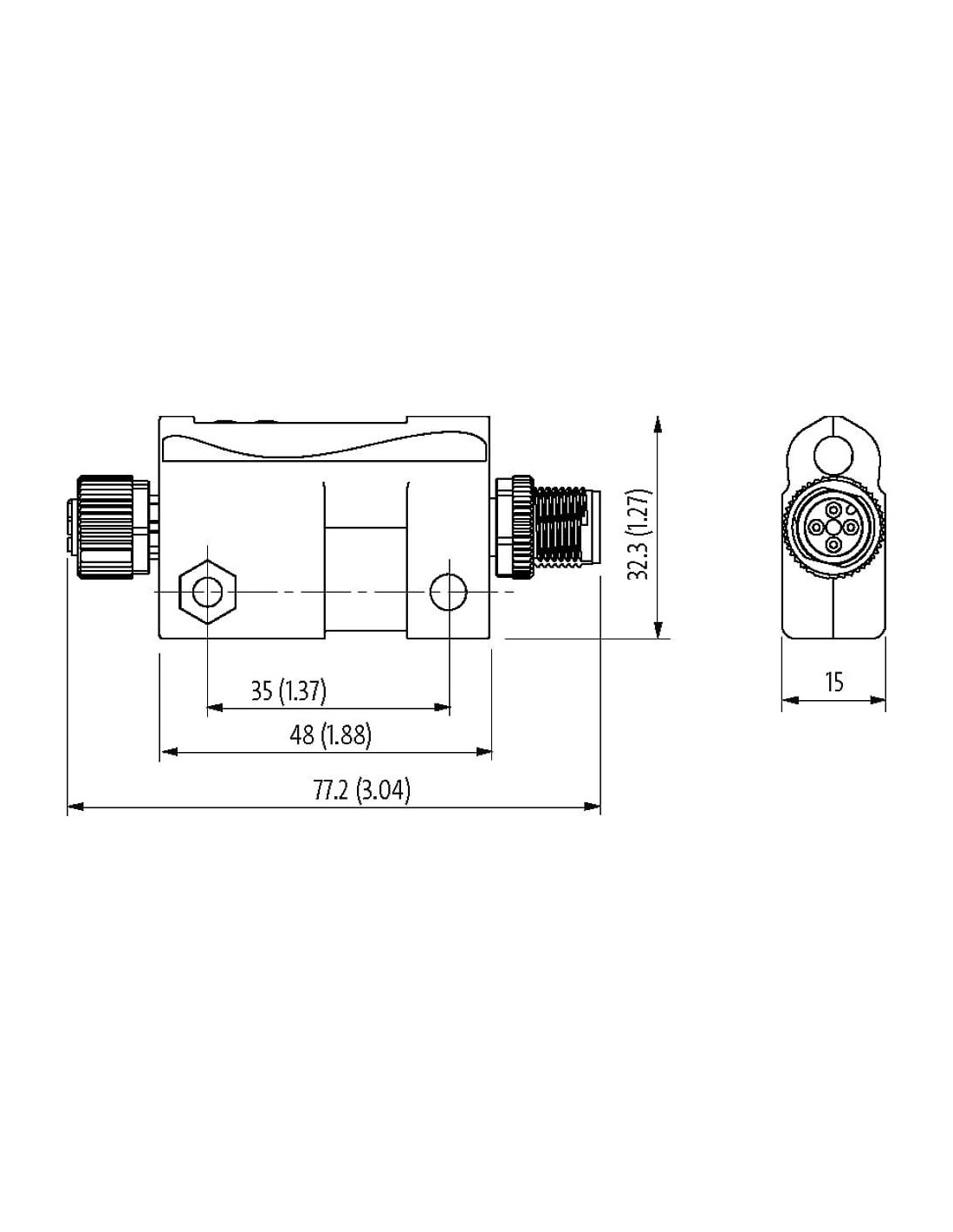

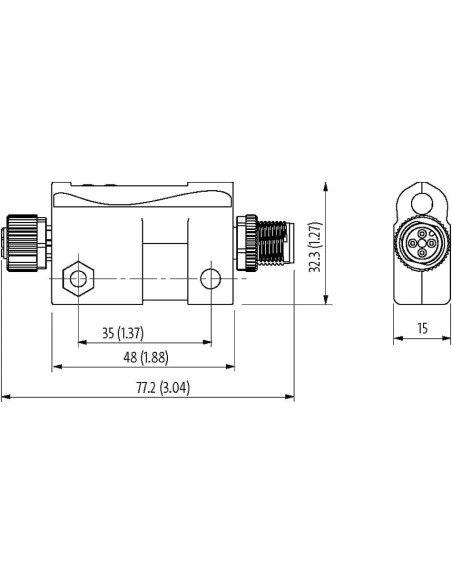

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków

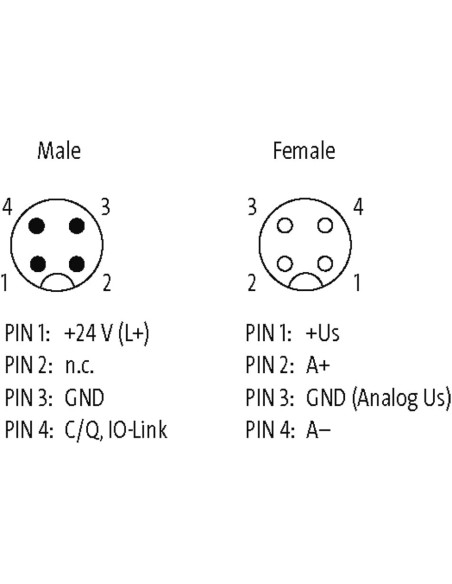

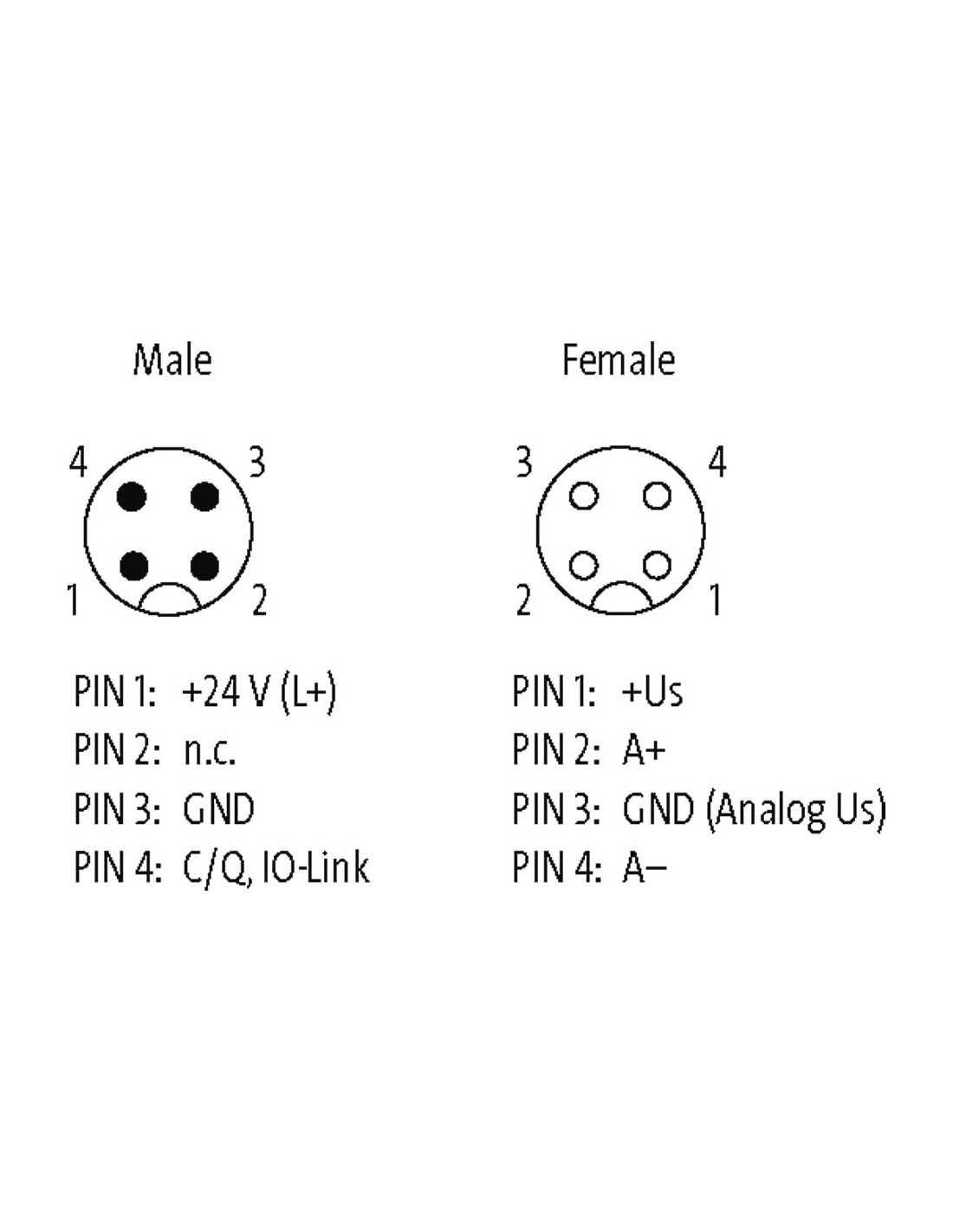

Connection types
| Typ przyłącza 1 | AI |
| Typ przyłącza 2 | IO-Link AI |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | A - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |
Konwerter analogowy IO-Link 5000-00501-1110000 – nowoczesna integracja sygnału analogowego z IO-Link
Konwerter analogowy IO-Link 5000-00501-1110000 to specjalistyczne urządzenie przeznaczone do łatwej integracji analogowych sygnałów prądowych (4...20 mA) w przemysłowych systemach automatyki wykorzystujących technologię IO-Link. Dzięki kompaktowej obudowie oraz wysokiej odporności na warunki zewnętrzne, konwerter ten doskonale sprawdza się nawet w wymagających środowiskach przemysłowych.
Najważniejsze zalety konwertera analogowego IO-Link
- Łatwa integracja sygnałów analogowych – umożliwia podłączenie sygnałów prądowych 4...20 mA do systemów wyposażonych w IO-Link, zachowując wysoką precyzję przetwarzania (16 bitów).
- Kompaktowa i wytrzymała konstrukcja – zamknięta, szczelna obudowa z tworzywa sztucznego, odporność na pył oraz wodę (IP65, IP67), możliwość montażu nawet w trudnych warunkach przemysłowych.
- Szeroki zakres napięcia zasilania – urządzenie pracuje przy napięciu 18–30 V DC, co pozwala na uniwersalne wykorzystanie w różnych aplikacjach.
- Szybka transmisja danych – obsługa IO-Link V1.1, Class A, transmisja z prędkością COM2 (38,4 kbit/s), zapewniająca płynną i stabilną komunikację ze sterownikiem.
- Rozbudowana diagnostyka – monitorowanie parametrów pracy, sygnalizacja błędów i zdarzeń za pomocą LED oraz IO-Link Events (przeciążenie, przepięcie, zbyt niska lub wysoka temperatura i inne zdarzenia diagnostyczne).
- Parametryzowany filtr wartości średnich – pozwala na obróbkę sygnałów wejściowych zgodnie z wymaganiami aplikacji.
Typowe zastosowania konwertera IO-Link 5000-00501-1110000
Konwerter IO-Link znajduje szerokie zastosowanie w nowoczesnych instalacjach automatyki przemysłowej, gdzie konieczne jest zbieranie sygnałów z analogowych czujników (np. czujników temperatury, ciśnienia, poziomu czy przepływu) i ich przesył do sterowników PLC przez protokół IO-Link.
- Zautomatyzowane linie produkcyjne
- Systemy monitorowania parametrów procesowych
- Stacje pomiarowe i kontrolne
- Przemysł spożywczy, farmaceutyczny, chemiczny i maszynowy
Konstrukcja i wygodne podłączenie – szybka integracja z instalacją
Konwerter wyposażony jest w dwa złącza M12 (żeńskie i męskie), co pozwala na szybki i pewny montaż do istniejących instalacji przemysłowych. Schemat wyprowadzeń (pinów) zapewnia kompatybilność z typowymi czujnikami oraz umożliwia bezproblemowe podłączenie zgodnie z wymaganiami systemu IO-Link.
Obudowa o wymiarach 77,2 x 32,3 x 15 mm umożliwia montaż w ograniczonej przestrzeni. Wysoka jakość wykonania i odporność na czynniki środowiskowe zapewniają długą i bezproblemową eksploatację.
Bezpieczeństwo i niezawodność działania
Rozbudowane mechanizmy ochronne – konwerter IO-Link posiada zabezpieczenia przed odwrotną polaryzacją, zwarciem, przepięciami oraz przeciążeniem. Dodatkowo, monitorowanie temperatury oraz sygnalizacja błędów pozwalają na błyskawiczne wykrywanie i eliminowanie potencjalnych problemów podczas pracy urządzenia.
Podsumowanie – dlaczego wybrać konwerter analogowy IO-Link 5000-00501-1110000?
Konwerter ten to idealne rozwiązanie do profesjonalnego, szybkiego i bezpiecznego łączenia sygnałów analogowych z systemami automatyki opartymi na IO-Link. Dzięki uniwersalności, wytrzymałości i zaawansowanym funkcjom diagnostycznym, znacząco ułatwia modernizację i usprawnienie procesów produkcyjnych oraz monitorujących.
