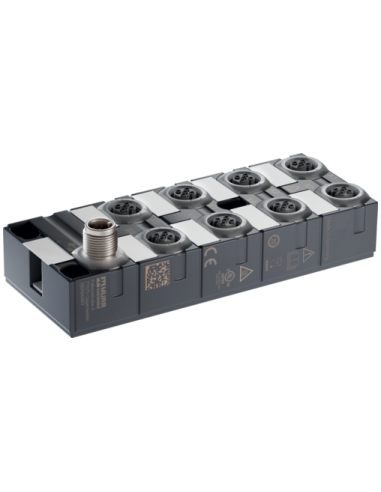

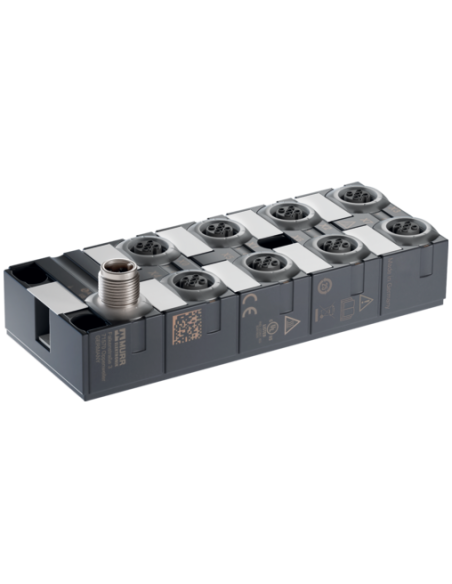

Hub IO-Link w obudowie syntetycznej 50 mm
1 × M12 IO-Link Class A
8 × M12 I/O
16 digital inputs
Wstępnie konfigurowany obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Pobór prądu maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia | 1 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

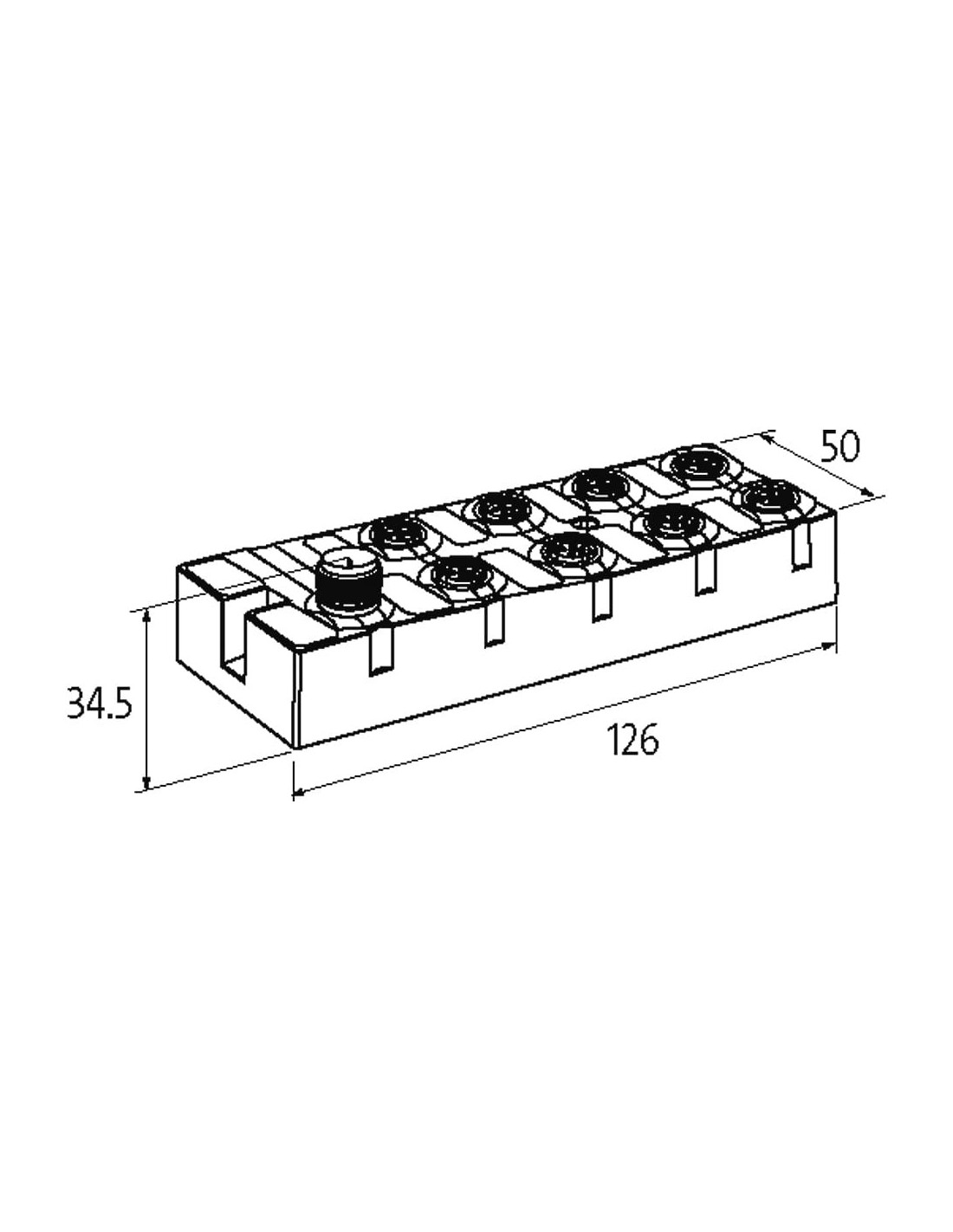

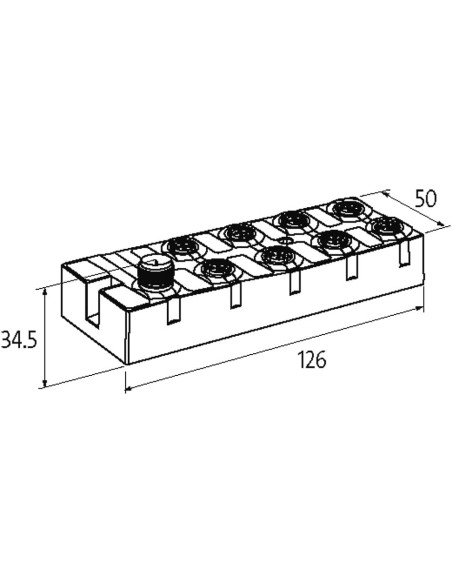

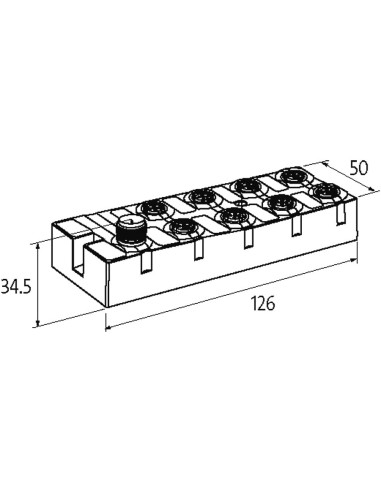

| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
| Typ przyłącza 4 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI (US) |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DI US |
| PIN 3 | 0 V US |
| PIN 4 | DI US |
| PIN 5 | FE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Koncentrator IO-Link MVP12-P6 DI16 8xM12A – wydajne rozwiązanie dla automatyki przemysłowej
Koncentrator IO-Link MVP12-P6 DI16 8xM12A o kodzie produktu 59710 to zaawansowany hub IO-Link do zastosowań przemysłowych, umożliwiający szybkie oraz bezpieczne podłączanie i zbieranie sygnałów z wielu urządzeń automatyki. Dzięki zastosowaniu technologii IO-Link zapewnia łatwą integrację w nowoczesnych systemach Przemysłu 4.0 oraz automatyzacji procesów.
Najważniejsze zalety koncentratora IO-Link do rozbudowy sieci wejść/wyjść
Moduł MVP12-P6 DI16 8xM12A wyróżnia się wysoką funkcjonalnością i niezawodnością, gwarantując sprawność działania w wymagających środowiskach przemysłowych. Obudowa o stopniu ochrony IP68 pozwala na montaż w miejscach narażonych na wilgoć, pył oraz inne czynniki zewnętrzne. Zintegrowana diagnostyka modułowa oraz kanałowa umożliwia szybką identyfikację usterek, co minimalizuje przestoje produkcyjne.
- 16 cyfrowych wejść na 8 złączach M12
- Obsługa standardu IO-Link Rev. 1.1.2 – komunikacja COM3 (230,4 kbit/s)
- Szeroki zakres napięć zasilania (18–30 V DC) i maksymalny prąd wejściowy do 0,5 A na wejście
- Wysoka odporność na przeciążenia i zwarcia
- Wbudowana diagnostyka LED dla monitorowania stanu pracy na poziomie modułu oraz kanału
- Prosta instalacja dzięki kompaktowym wymiarom (126 mm x 50 mm x 34,5 mm) oraz 2-otworowemu mocowaniu śrubowemu
- Kompatybilność ze standardem EN 61131-2
Zastosowania koncentratora IO-Link MVP12-P6 DI16 8xM12A
Koncentrator IO-Link o kodzie 59710 znajduje szerokie zastosowanie w różnych gałęziach przemysłu oraz automatyki, zwłaszcza tam, gdzie kluczowa jest integracja wielu sygnałów wejściowych oraz bezpośrednie połączenie z infrastrukturą IO-Link. Urządzenie idealnie sprawdza się w:
- Liniach produkcyjnych i montażowych – centralizacja sygnałów z sensorów i przełączników
- Maszynach przemysłowych – zwiększenie ilości dostępnych wejść cyfrowych
- Systemach transportu i logistyki – monitoring położenia i obecności produktów
- Automatyzacji instalacji procesowych, gdzie wymagana jest wysoka odporność na warunki środowiskowe
Elastyczność i bezpieczne podłączenie dzięki złączom M12
Moduł wyposażono w 8 złączy M12 typu A, które pozwalają na szybkie i pewne podłączanie przewodów sygnałowych oraz zasilających. Konfiguracja pinów gwarantuje kompatybilność z powszechnie stosowanymi czujnikami i urządzeniami wejściowymi, a także zapewnia stabilność połączenia nawet w trudnych warunkach otoczenia.
Wytrzymałość i odporność na trudne warunki pracy
Solidna obudowa syntetyczna oraz stopień ochrony IP68 pozwalają na bezpieczną eksploatację koncentratora w środowiskach o dużym zapyleniu lub wilgotności. Urządzenie jest odporne na przeciążenia, zwarcia i obciążenia termiczne oraz umożliwia pracę na wysokości do 3000 m n.p.m. Pełna zgodność z normami branżowymi zapewnia niezawodność i bezpieczeństwo każdego zastosowania.
Dlaczego warto wybrać koncentrator IO-Link MVP12-P6 DI16 8xM12A?
Dzięki łatwej integracji z sieciami IO-Link, wysokim parametrom technicznym oraz wszechstronnym możliwościom zastosowania, MVP12-P6 DI16 8xM12A to rozwiązanie dedykowane zarówno dla nowych, jak i modernizowanych systemów automatyki. To urządzenie przyczynia się do zwiększenia efektywności produkcji oraz redukcji czasu przestojów dzięki rozbudowanym funkcjom diagnostycznym i solidnej konstrukcji.
