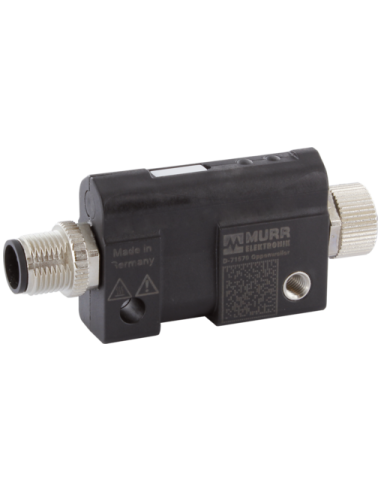

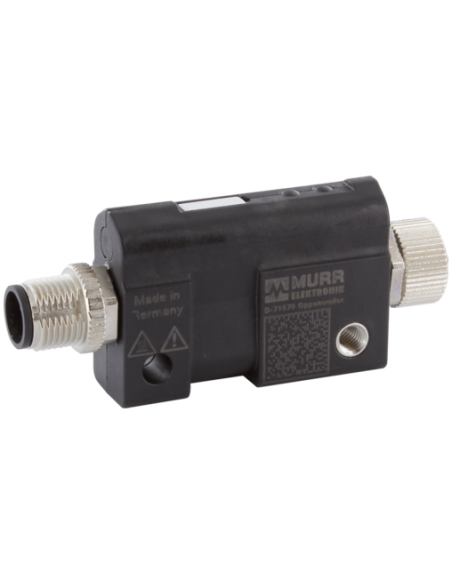

IO-Link / analog converter
AO Multi U/I, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wyjście
| Type Output | Technika 2 -, 3 -, 4-przewodowa |
| Output current max. | 0,2 A |
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Czas przetwarzania wyjścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie przewodu czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

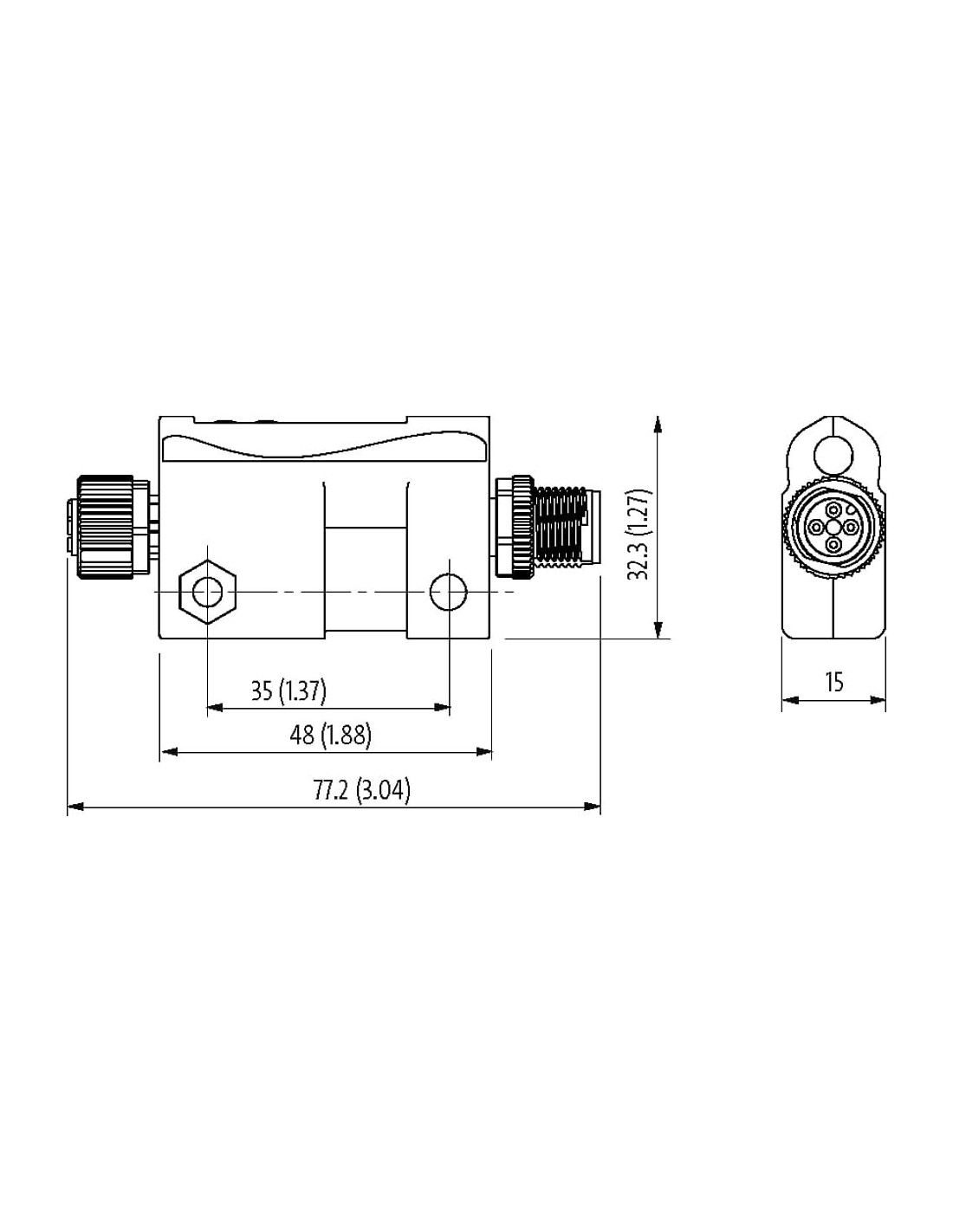

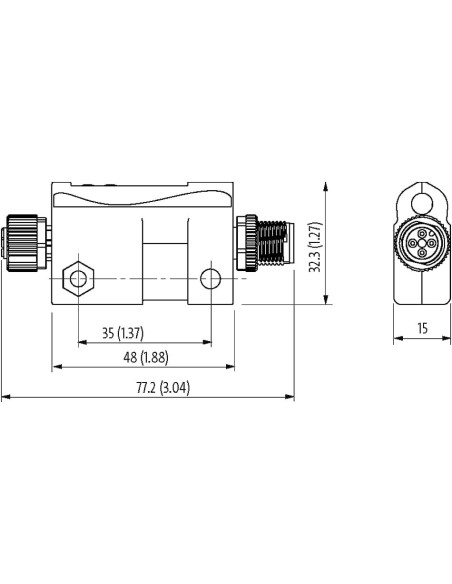

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków

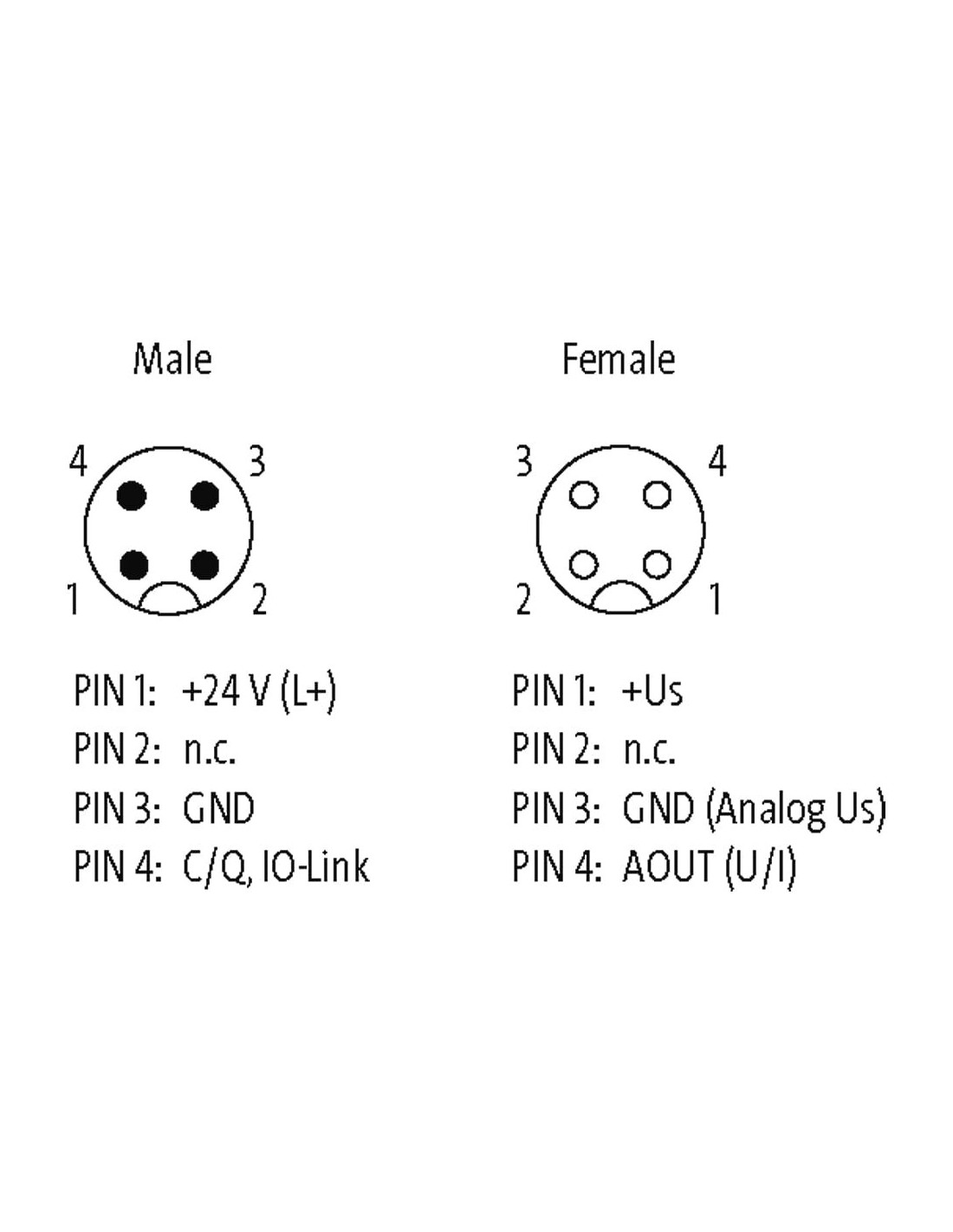

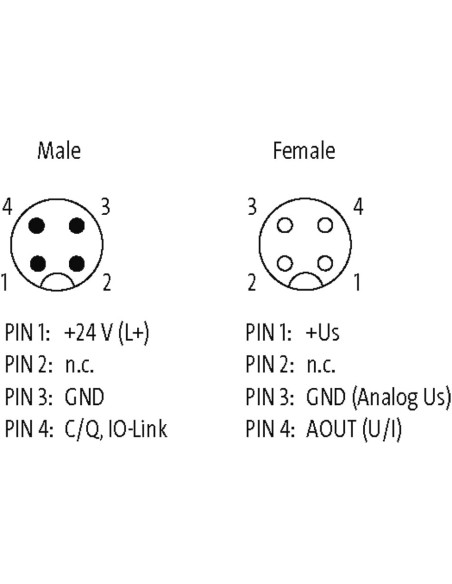

Connection types
| Typ przyłącza 1 | AO |
| Typ przyłącza 2 | IO-Link AO |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | n.c. |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | AOut (U / I) |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |
