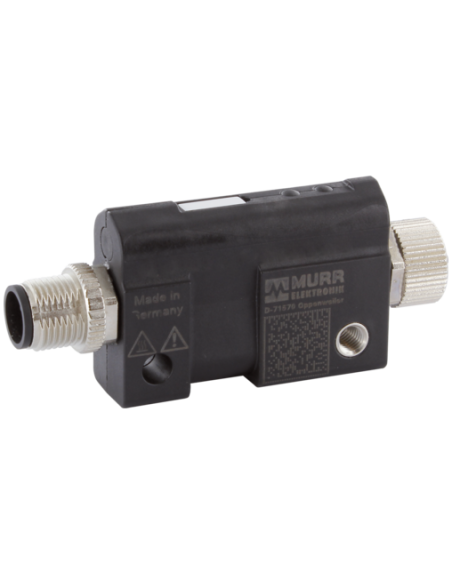

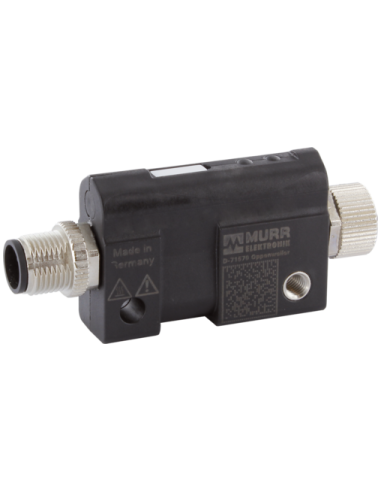

IO-Link / analog converter
AI U -10...+10V, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

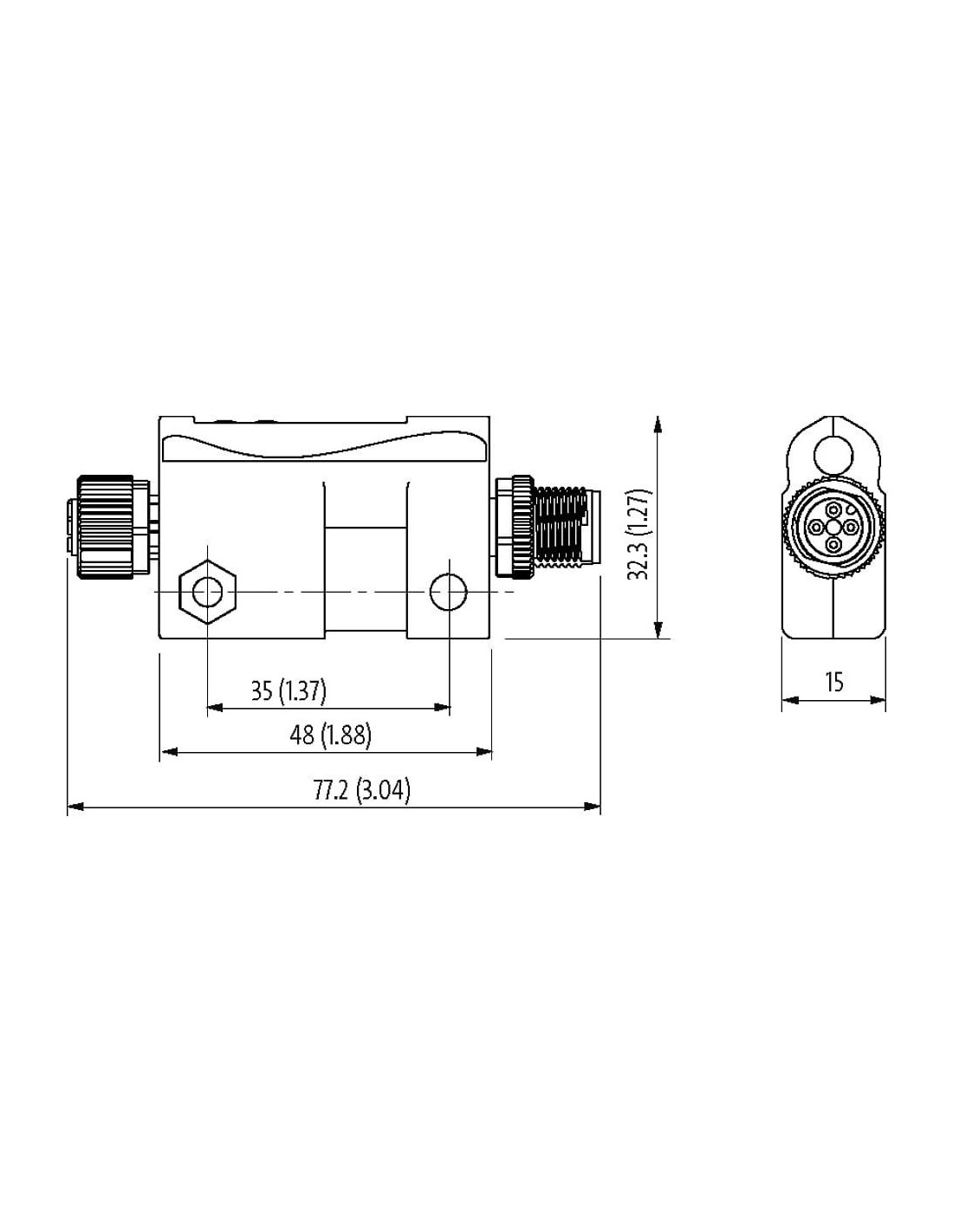

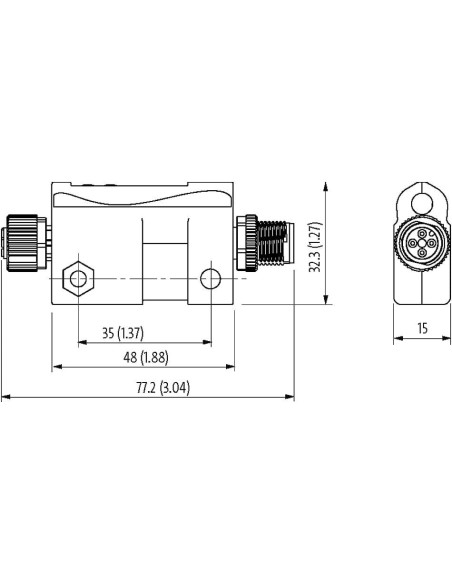

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków

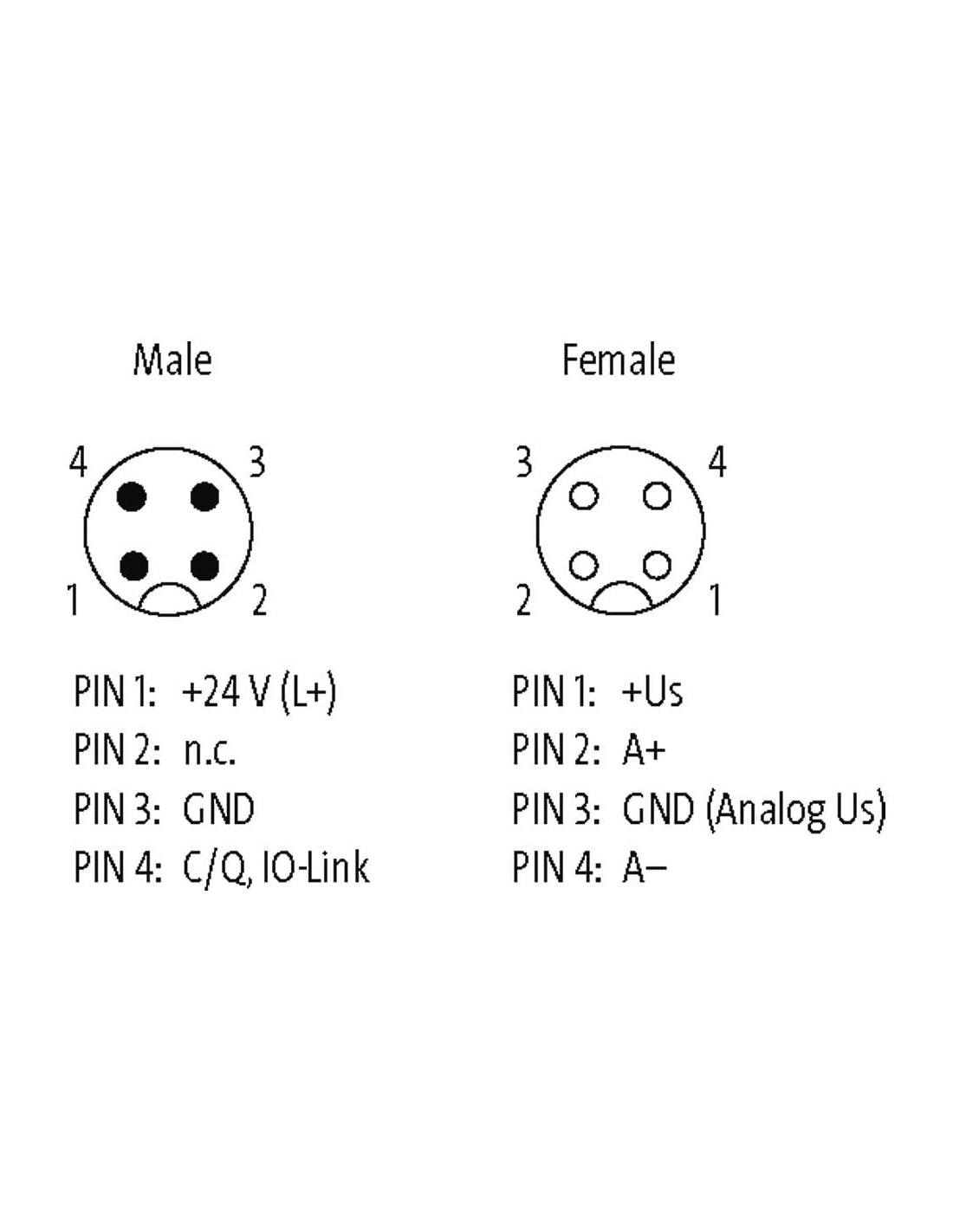

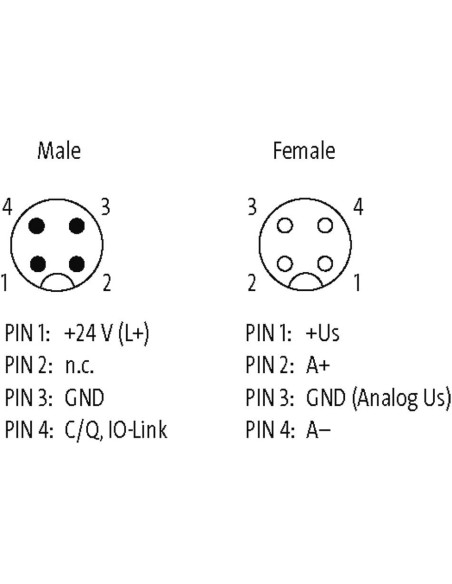

Connection types
| Typ przyłącza 1 | AI |
| Typ przyłącza 2 | IO-Link AI |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | A - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |
Konwerter IO-Link/analogowy 5000-00501-1210000 – precyzyjna konwersja sygnałów dla automatyki
Konwerter IO-Link/analogowy 5000-00501-1210000 to zaawansowane urządzenie umożliwiające dwukierunkową konwersję sygnału analogowego (-10...+10V) na cyfrowy standard IO-Link. Zoptymalizowane pod kątem nowoczesnych systemów automatyki przemysłowej, sprawdza się wszędzie tam, gdzie wymagane jest niezawodne i szybkie przekazywanie informacji pomiędzy urządzeniami różnych typów.
Możliwości zastosowania konwertera IO-Link/analogowego
Typowe zastosowania obejmują integrację klasycznych czujników i przetworników analogowych ze środowiskami IO-Link, umożliwiając rozbudowę funkcjonalności istniejących instalacji bez konieczności wymiany całej infrastruktury. Produkt jest dedykowany do:
- Modernizacji linii produkcyjnych w przemyśle motoryzacyjnym, spożywczym i chemicznym,
- Monitoringu procesów technologicznych w zautomatyzowanych zakładach,
- Wyposażenia maszyn pomiarowych i kontroli jakości,
- Tworzenia inteligentnych systemów przemysłu 4.0, wykorzystujących protokół IO-Link.
Zalety konwertera IO-Link/analogowego Murr Elektronik
Kluczowe zalety produktu obejmują:
- Stabilną pracę w wymagających warunkach przemysłowych dzięki klasie ochrony IP65/IP67,
- Szeroki zakres napięcia roboczego (18...30 V DC) i niski pobór prądu, co wpływa na energooszczędność,
- Wysoką rozdzielczość 16 Bit w zakresie napięcia wejściowego -10...+10V, co gwarantuje precyzyjny pomiar i konwersję,
- Krótki czas przetwarzania sygnału wejściowego (do 5 ms), zapewniający szybką reakcję systemu,
- Możliwość diagnostyki poprzez IO-Link oraz sygnalizację LED dla szybkiego wykrywania nieprawidłowości, przeciążeń i błędów połączeń,
- Odporność na odwrotną polaryzację, zwarcia oraz przepięcia – bezpieczeństwo instalacji,
- Łatwa integracja dzięki złączom M12 (4-pin) i kompaktowym wymiarom, umożliwiającym montaż w trudno dostępnych miejscach.
Budowa i schemat połączeń – wygoda montażu i kompatybilność
Obudowa wykonana z trwałego tworzywa sztucznego oraz przemyślana konstrukcja umożliwiają wielostronny montaż konwertera. Złącza typu M12 gwarantują szybkie oraz pewne połączenie z urządzeniami działającymi zarówno w standardzie analogowym, jak i cyfrowym IO-Link. Produkt zapewnia kompatybilność z większością czujników i sterowników dostępnych na rynku, czyniąc go uniwersalnym rozwiązaniem w różnorodnych aplikacjach.
Podsumowanie – gwarancja niezawodności w przemyśle
Konwerter IO-Link/analogowy 5000-00501-1210000 to sprawdzony wybór dla firm dążących do cyfryzacji procesów przemysłowych i zwiększenia kontroli nad komponentami systemów automatyki. Zaawansowane funkcje diagnostyczne, wysoka odporność środowiskowa oraz precyzyjność sygnałowa czynią z niego kluczowy element przy wdrażaniu nowoczesnych instalacji przemysłowych.
