Hub IO-Link w obudowie syntetycznej 30 mm
1 × M12 IO-Link Class A
8 × M8 I/O
8 konfigurowalnych wejść/wyjść cyfrowych
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Pobór prądu maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | Typ 1, Typ 3 |
| Prąd roboczy na 2 porty maks. | 1 A (X0+X1, X2+X3, X4+X5, X6+X7) |
| Filtr czasu wejścia min. | 0 ms |
| Filtr czasu wejścia maks. | 15 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 4 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |

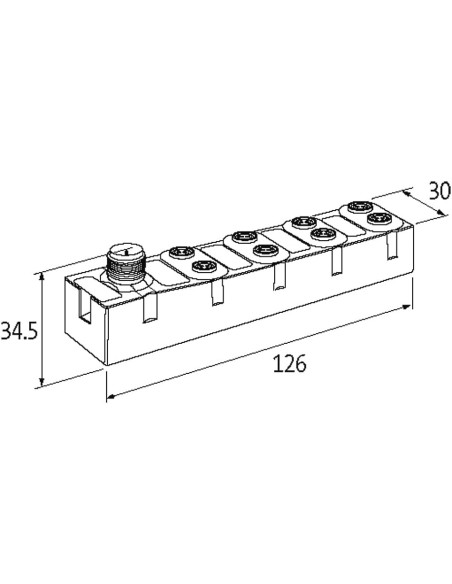

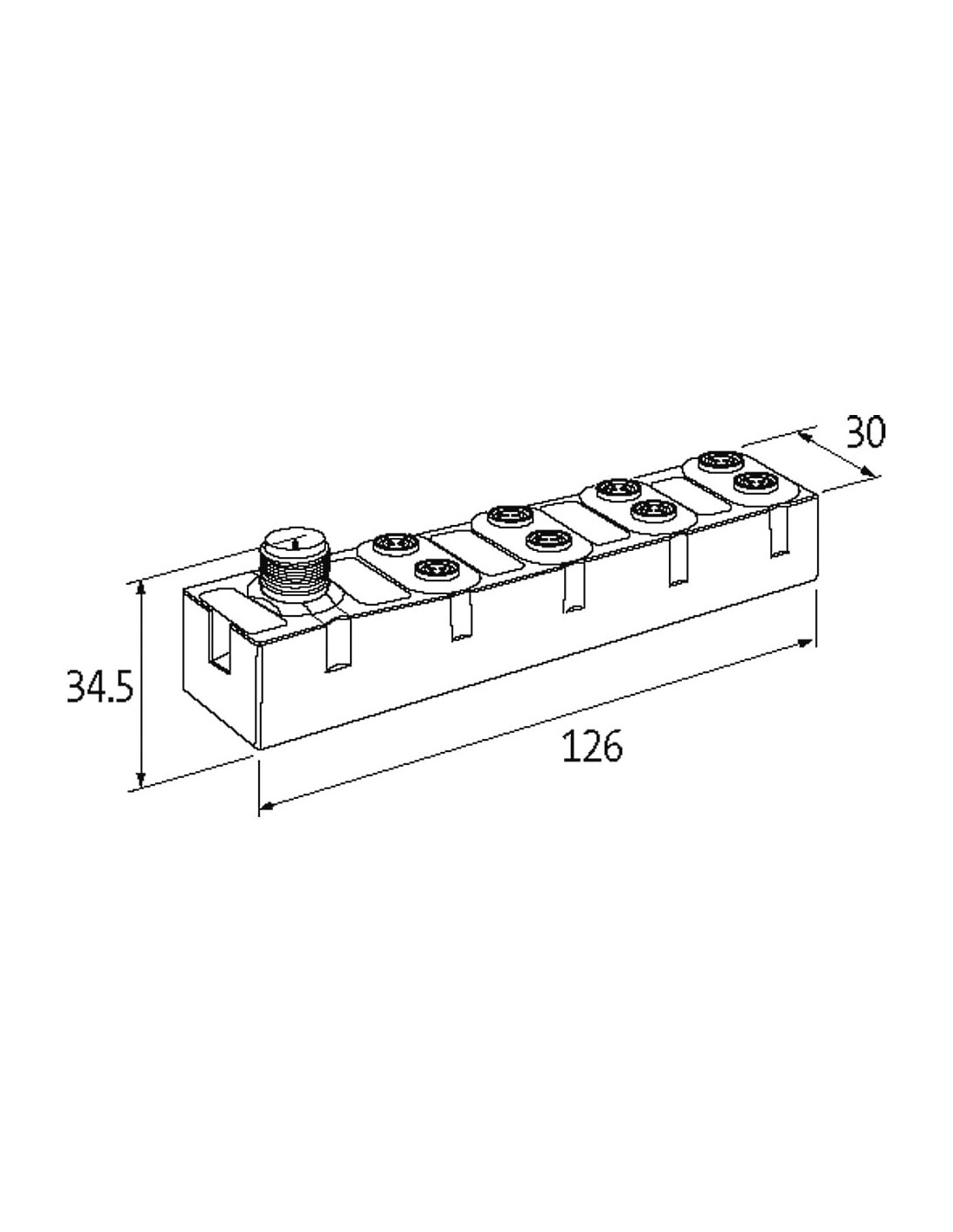

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XZ1 |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC US |
| PIN 3 | 0 V US |
| PIN 4 | DIO US |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |

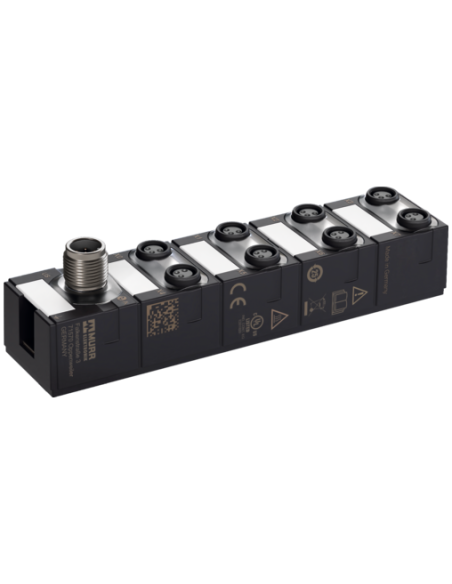

Koncentrator IO-Link 30 mm MVP8-P3 DIO8 – 8xM8-3, IOLA12 E0 59607
Koncentrator IO-Link MVP8-P3 DIO8 to wysokiej jakości urządzenie przeznaczone do automatyzacji przemysłowej, umożliwiające wydajną integrację i zarządzanie wieloma sygnałami cyfrowymi dzięki technologii IO-Link. Model ten wyróżnia się kompaktową obudową o szerokości 30 mm oraz solidną konstrukcją, spełniającą rygorystyczne wymagania środowisk przemysłowych.
Najważniejsze cechy i możliwości koncentratora IO-Link
- 8 konfigurowalnych portów M8 umożliwiających podłączenie wejść lub wyjść cyfrowych (DIO)
- Łatwe podłączenie do systemu IO-Link za pomocą standardowego złącza M12 (Class A), co pozwala na zdalną konfigurację oraz diagnostykę każdego kanału
- Obsługa protokołu IO-Link w wersji V1.1.2 oraz zgodność z wersją V1.1.3, co gwarantuje wsparcie dla nowoczesnych rozwiązań w automatyce
- Wysoka odporność na czynniki zewnętrzne – stopień ochrony IP68, umożliwiający pracę w trudnych warunkach przemysłowych (pyłoszczelność i wodoszczelność)
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 70°C, co zapewnia uniwersalność montażu w różnych aplikacjach
- Wydajna diagnostyka – diody LED na module oraz kanałach informują o stanie urządzenia i sygnalizują ewentualne problemy, takie jak przeciążenia, zanik napięcia czy zwarcia
- Ochrona przed przeciążeniem i zwarciem dzięki wbudowanym zabezpieczeniom elektronicznym
- Kompaktowe wymiary (126 mm × 30 mm × 34,5 mm) oraz łatwy montaż na powierzchni dzięki dwóm otworom mocującym
Zastosowanie koncentratora MVP8-P3 DIO8 w automatyce przemysłowej
Koncentrator IO-Link MVP8-P3 DIO8 doskonale sprawdza się w instalacjach automatyki maszynowej, na liniach produkcyjnych, w magazynach zautomatyzowanych oraz w aplikacjach wymagających zdalnej diagnostyki i szybkiego podłączania różnorodnych czujników i elementów wykonawczych. Jest przystosowany zarówno do pracy w środowiskach suchych, jak i wilgotnych, dzięki wysokiemu stopniowi szczelności oraz szerokiemu zakresowi temperatur pracy.
Nowoczesny interfejs IO-Link umożliwia pełną integrację z systemami sterowania, łatwą konfigurację parametrów oraz szczegółową diagnostykę online – minimalizując ryzyko przestojów i optymalizując wydajność procesów produkcyjnych.
Kluczowe zalety MVP8-P3 DIO8 IO-Link
- Skalowalność – możliwość rozbudowy instalacji bez konieczności wprowadzania zmian sprzętowych
- Szybka i niezawodna transmisja danych (COM3, 230,4 kbit/s)
- Bezproblemowe podłączanie czujników i urządzeń za pomocą standardowych złączy M8 i M12
- Zgodność z normą EN 61131-2, co potwierdza wysokie standardy bezpieczeństwa i niezawodności
Typowe zastosowania koncentratora IO-Link 30 mm, 8xM8-3
- Automatyzacja maszyn i linii produkcyjnych
- Rozbudowane systemy z wykorzystaniem urządzeń IO-Link
- Monitorowanie i sterowanie procesami produkcyjnymi
- Integracja różnorodnych czujników, siłowników oraz urządzeń wykonawczych
- Infrastruktura przemysłowa wymagająca wysokiej odporności na warunki środowiskowe
Koncentrator IO-Link MVP8-P3 DIO8 8xM8-3 to niezawodne rozwiązanie do nowoczesnych systemów automatyki, zapewniające elastyczność projektowania, wysoki poziom bezpieczeństwa oraz pełną kontrolę nad podłączonymi urządzeniami.
