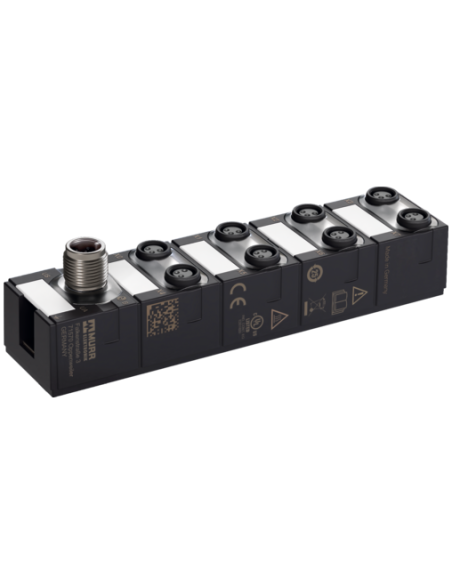

Hub IO-Link w obudowie syntetycznej 30 mm
1 × M12 IO-Link Class B
8 × M8 I/O
8 konfigurowalnych wejść/wyjść cyfrowych
Izolowane galwanicznie grupy napięciowe
Wstępnie konfigurowany obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 18 V |
| Napięcie robocze UA DC maks. | 30 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | Typ 1, Typ 3 |
| Prąd roboczy na 2 porty maks. | 1 A (X0+X1, X2+X3, X4+X5, X6+X7) |
| Filtr czasu wejścia | 1 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UA | tak |

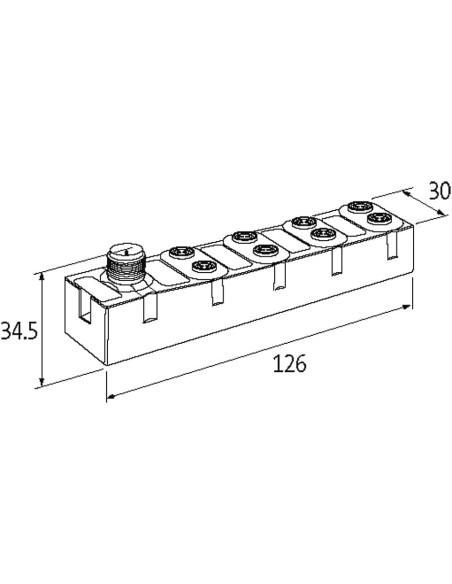

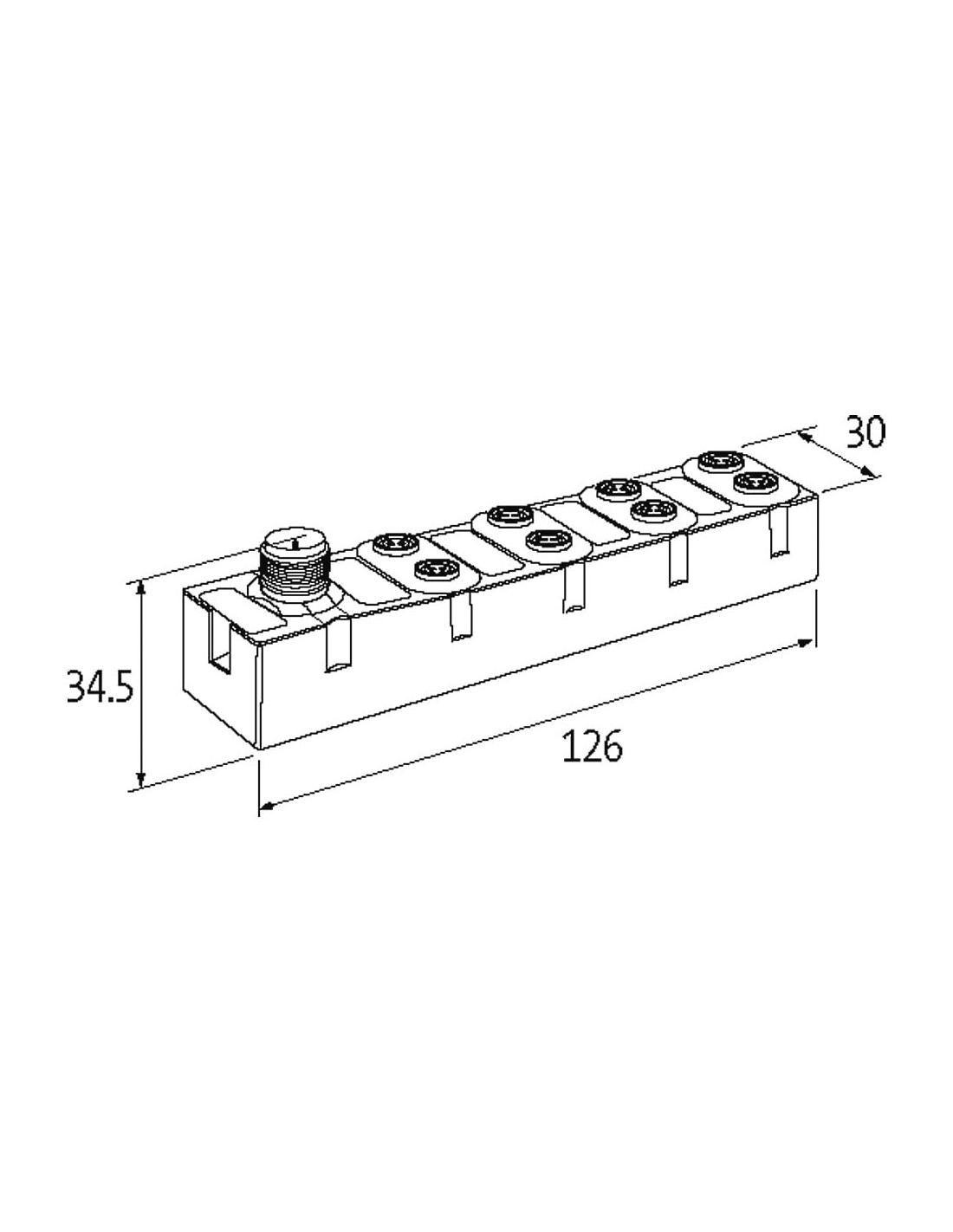

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC UA |
| PIN 3 | 0 V UA |
| PIN 4 | DIO UA |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC US |
| PIN 3 | 0 V US |
| PIN 4 | DIO US |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | 24 V DC UA (P 24) |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V UA (N 24) |
Koncentrator IO-Link MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 B0 59504 – Nowoczesny rozdzielacz sygnałów IO-Link
Koncentrator IO-Link MVP8-P3 DIO4 DIO4 to nowoczesny hub przeznaczony do rozbudowy i integracji urządzeń automatyki przemysłowej w środowiskach wymagających wysokiej niezawodności i elastyczności. Urządzenie wyróżnia się kompaktową obudową syntetyczną o szerokości 30 mm oraz wieloma przyłączami M8 i M12, co umożliwia szybkie i wygodne podłączenie czujników oraz aktuatorów.
Zastosowanie koncentratora IO-Link w automatyce przemysłowej
Produkt doskonale sprawdza się w aplikacjach wymagających zdalnej konfiguracji, przesyłu danych diagnostycznych oraz efektywnej obsługi wejść i wyjść cyfrowych. Najczęstsze zastosowania obejmują:
- Linie produkcyjne – efektywne zarządzanie sygnałami z czujników i urządzeń wykonawczych.
- Systemy pakujące – szybka wymiana i integracja komponentów bez długich przestojów.
- Maszyny automatyczne – optymalizacja sterowania oraz diagnostyka błędów poprzez inteligentną komunikację IO-Link.
- Aplikacje wymagające wysokiej szczelności – dzięki klasie ochrony IP68 urządzenie nadaje się do trudnych warunków przemysłowych.
Kluczowe zalety koncentratora IO-Link MVP8-P3
- Wszechstronne przyłącza: 8 portów M8 do konfiguracji jako wejścia lub wyjścia cyfrowe, 1 port M12 jako IO-Link Class B do komunikacji nadrzędnej.
- Galwanicznie izolowane grupy napięciowe zapewniają wysoką odporność na zakłócenia oraz bezpieczeństwo zasilania.
- Szeroki zakres napięć pracy (18–30 V DC) umożliwia wykorzystanie w różnych środowiskach przemysłowych.
- Wytrzymałość i niezawodność: stopień ochrony IP68, odporność na przeciążenia i zwarcia, możliwość pracy na wysokości do 3000 m n.p.m.
- Zaawansowana diagnostyka poprzez kontrolki LED oraz komunikaty IO-Link (m.in. ostrzeżenia aktuatora, diagnostyka zwarciowa i przeciążeniowa).
- Szybka transmisja danych IO-Link w standardzie COM3 do 230,4 kbit/s.
- Kompaktowe wymiary ułatwiające montaż nawet w ograniczonych przestrzeniach: 126 × 30 × 34,5 mm.
Kompatybilność i łatwa integracja z systemami IO-Link
Koncentrator jest w pełni zgodny z normą EN 61131-2 oraz wersją IO-Link V1.1.3, co zapewnia pełną interoperacyjność w nowoczesnych systemach automatyki. Zaawansowany zakres diagnostyczny umożliwia szybką reakcję na wszelkie nieprawidłowości oraz optymalizuje utrzymanie ruchu.
Dlaczego warto wybrać koncentrator IO-Link MVP8-P3?
- Wysoka elastyczność konfiguracji portów.
- Solidna konstrukcja odporna na wymagające warunki pracy.
- Łatwa diagnostyka i serwisowanie dzięki czytelnym wskaźnikom LED i komunikatom IO-Link.
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +70°C.
- Oszczędność czasu dzięki szybkiemu montażowi i wygodnemu okablowaniu.
Koncentrator IO-Link MVP8-P3 DIO4 DIO4 8xM8-3 IOLB12 B0 59504 to niezawodne rozwiązanie dla przemysłu przyszłości. Pozwala efektywnie zarządzać sygnałami cyfrowymi, umożliwia prostą i szybką integrację z systemami IO-Link, a dzięki trwałej i odpornej konstrukcji nadaje się do najbardziej wymagających aplikacji przemysłowych.
