Moduł kompaktowy
IO-Link V1.1
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) Type 3 |
| Filtr czasu wejścia | 1 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 145 mm |
| Szerokość | 55 mm |
| Głębokość | 32 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DI |
| PIN 3 | 0 V US |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | n.c. |
| PIN 3 | 0 V US |
| PIN 4 | IO-Link |
| PIN 5 | n.c. |

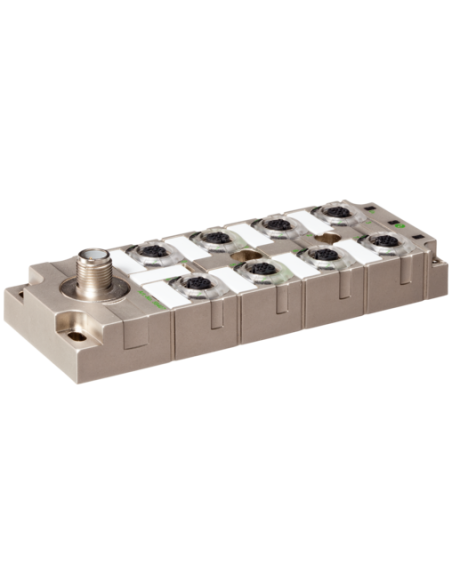

Moduł IO-Link MVP12 Metal 8xM12 DI16 IOL 55519 – nowoczesny moduł wejść cyfrowych
Moduł IO-Link MVP12 Metal 8xM12 DI16 IOL 55519 to zaawansowane rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, w których kluczowe jest niezawodne przesyłanie sygnałów cyfrowych z wielu źródeł. Solidna, kompaktowa obudowa o wysokim stopniu ochrony IP67 zapewnia pełne bezpieczeństwo eksploatacji, nawet w trudnych warunkach przemysłowych.
Zalety modułu wejść cyfrowych MVP12 Metal 8xM12 DI16 IOL 55519
- Odporność na trudne warunki środowiskowe – pełna zabudowa modułu oraz wysoki stopień ochrony IP67 umożliwiają montaż bezpośrednio na maszynie lub w środowiskach zapylonych i wilgotnych.
- Łatwa integracja z systemami automatyki – moduł jest kompatybilny z protokołem IO-Link w wersji V1.1, co znacząco ułatwia diagnostykę oraz parametryzację urządzenia.
- Prosta identyfikacja i diagnostyka – wbudowane diody LED na każdym kanale umożliwiają szybkie wykrywanie oraz lokalizację ewentualnych usterek, takich jak zwarcia czy przeciążenia.
- Uniwersalność zastosowań – osiem portów M12 daje możliwość podłączenia szerokiej gamy czujników cyfrowych.

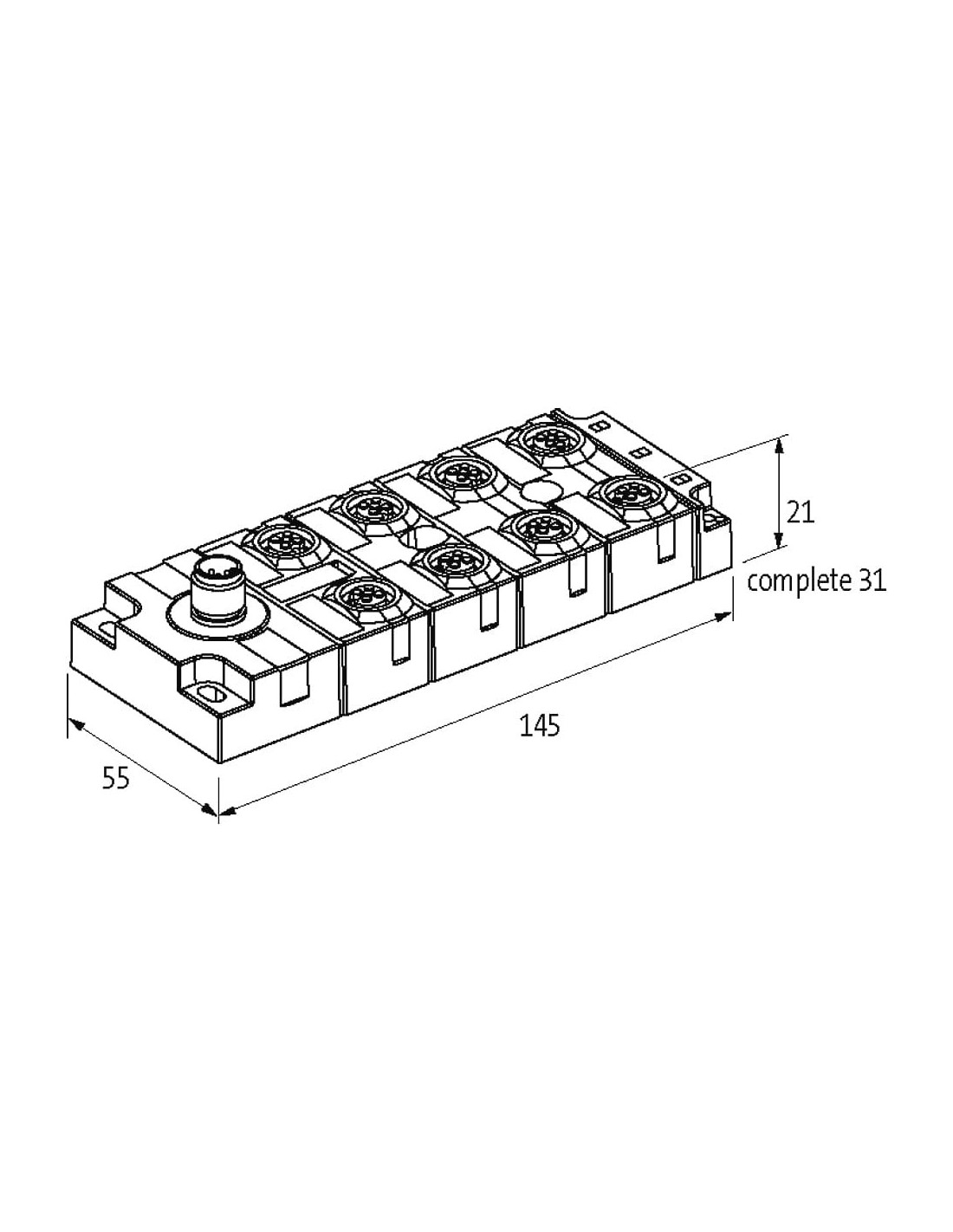

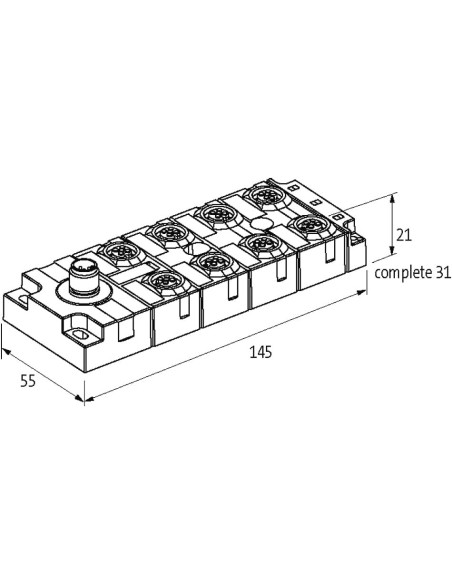

- Kompaktowa konstrukcja – niewielkie wymiary (145 x 55 x 31 mm) pozwalają na instalację nawet w ograniczonej przestrzeni montażowej.
Typowe zastosowania modułu IO-Link MVP12 Metal 8xM12 DI16 IOL 55519
Moduł IO-Link MVP12 Metal 8xM12 DI16 IOL 55519 jest polecany do zastosowań w automatyce przemysłowej, szczególnie w:
- Liniach produkcyjnych i montażowych – jako punkt zbiorczy sygnałów cyfrowych z czujników i przełączników.
- Systemach transportu i logistyki – do monitorowania położenia, stanu krańcówek oraz sygnałów wejściowych z urządzeń wspomagających transport.
- Robotyce i maszynach CNC – umożliwia szybkie i bezpieczne przesyłanie sygnałów sterujących oraz monitorowanie stanu urządzeń.
- Aplikacjach wymagających wysokiego stopnia ochrony – dzięki swojej odporności na wilgoć i zabrudzenia sprawdza się w przemyśle spożywczym, drzewnym oraz motoryzacyjnym.
Konstrukcja i możliwości podłączenia
Moduł wyposażony jest w 8 portów M12 (złącza wejściowe typu żeńskiego) oraz 1 port M12 (złącze męskie IO-Link), co pozwala na elastyczną integrację z różnymi elementami systemu automatyki przemysłowej. Kompaktowy i wytrzymały korpus gwarantuje bezproblemowy montaż w każdej pozycji dzięki czterem otworom mocującym. Oznaczenia pinów i kodowanie zapewniają prawidłowe i szybkie podłączenie instalacji.
Podsumowanie – uniwersalny moduł IO-Link do automatyki przemysłowej
Moduł MVP12 Metal 8xM12 DI16 IOL 55519 to sprawdzone, funkcjonalne rozwiązanie do budowy nowoczesnych i rozproszonych systemów automatyki. Doskonale sprawdzi się wszędzie tam, gdzie liczy się niezawodność, odporność na czynniki zewnętrzne oraz możliwość łatwej integracji z nowoczesnymi systemami komunikacji IO-Link.
