Moduł kompaktowy
IO-Link V1.1
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) Type 3 |
| Filtr czasu wejścia | 1 ms |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,4 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | B |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X0-X3 |
| Typ przyłącza 3 | X4-X7 |
| Typ przyłącza 4 | X4-X7 |
| Typ przyłącza 5 | XZ1 |
| Connection type 6 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DI |
| PIN 3 | 0 V US |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | 24 V DC UA |
| PIN 3 | 0 V |
| PIN 4 | IO-Link |
| PIN 5 | 0 V |
Connection type 6
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 24 V DC (UA) |
| PIN 3 | 0 V |
| PIN 4 | IO-Link |
| PIN 5 | 0 V |
Moduł IO-Link MVP12 DI8 DO8 IOL – Nowoczesne rozwiązanie dla automatyki
Moduł MVP12 DI8 DO8 IOL o kodzie produktu 59402 to wysokojakościowy, kompaktowy moduł przeznaczony do zaawansowanych systemów automatyki przemysłowej. Wyposażony w najnowszy standard IO-Link V1.1, zapewnia niezawodną i efektywną komunikację w każdej instalacji. Dzięki całkowicie zalanej obudowie oraz wysokiemu stopniowi ochrony IP67, urządzenie sprawdza się nawet w trudnych warunkach przemysłowych.
Zalety modułu MVP12 DI8 DO8 IOL kod 59402
- Uniwersalność zastosowań – możliwość obsługi zarówno sygnałów wejściowych (DI), jak i wyjściowych (DO) pozwala na wykorzystanie modułu w szerokim zakresie aplikacji przemysłowych.
- Wysoka odporność na przeciążenia i zwarcia – każdy kanał jest zabezpieczony przed zwarciem oraz przeciążeniem, co podnosi niezawodność działania instalacji.
- Kompatybilność z IO-Link – efektywna integracja z systemami IO-Link umożliwia łatwą diagnostykę, monitoring i szybką wymianę danych (prędkość transmisji do 38,4 kbit/s).
- Wytrzymała konstrukcja – kompaktowa, hermetycznie zamknięta obudowa chroni elektronikę przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
- Diagnostyka w czasie rzeczywistym – diagnostyka stanu modułu oraz poszczególnych kanałów za pomocą czytelnych diod LED.
- Szeroki zakres temperatur pracy – od -25°C do 70°C, co umożliwia działanie nawet w wymagających środowiskach.
Typowe zastosowania modułu IO-Link MVP12 DI8 DO8 IOL
Moduł MVP12 DI8 DO8 IOL doskonale sprawdza się w instalacjach, gdzie kluczowe jest szybkie i niezawodne przesyłanie sygnałów sterujących oraz ich precyzyjna diagnostyka. Najczęściej wykorzystywany jest w:
- automatyce maszyn i linii produkcyjnych,
- systemach sterowania z rozproszonymi wejściami/wyjściami,
- nowoczesnych aplikacjach wykorzystujących technologię IO-Link,
- szafach sterowniczych oraz rozdzielniach przemysłowych,
- instalacjach wymagających wysokiego stopnia szczelności i odporności mechanicznej.
Budowa i montaż modułu IO-Link MVP12

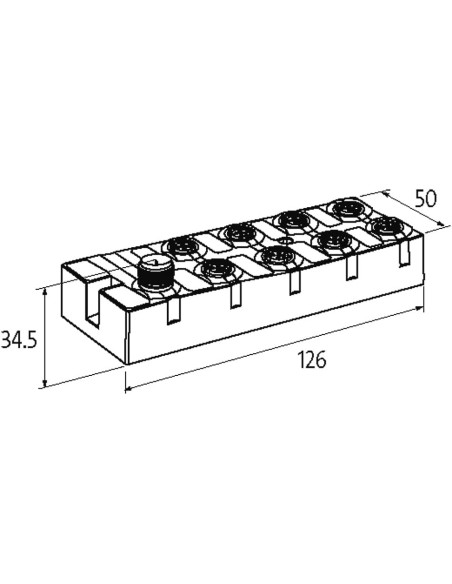

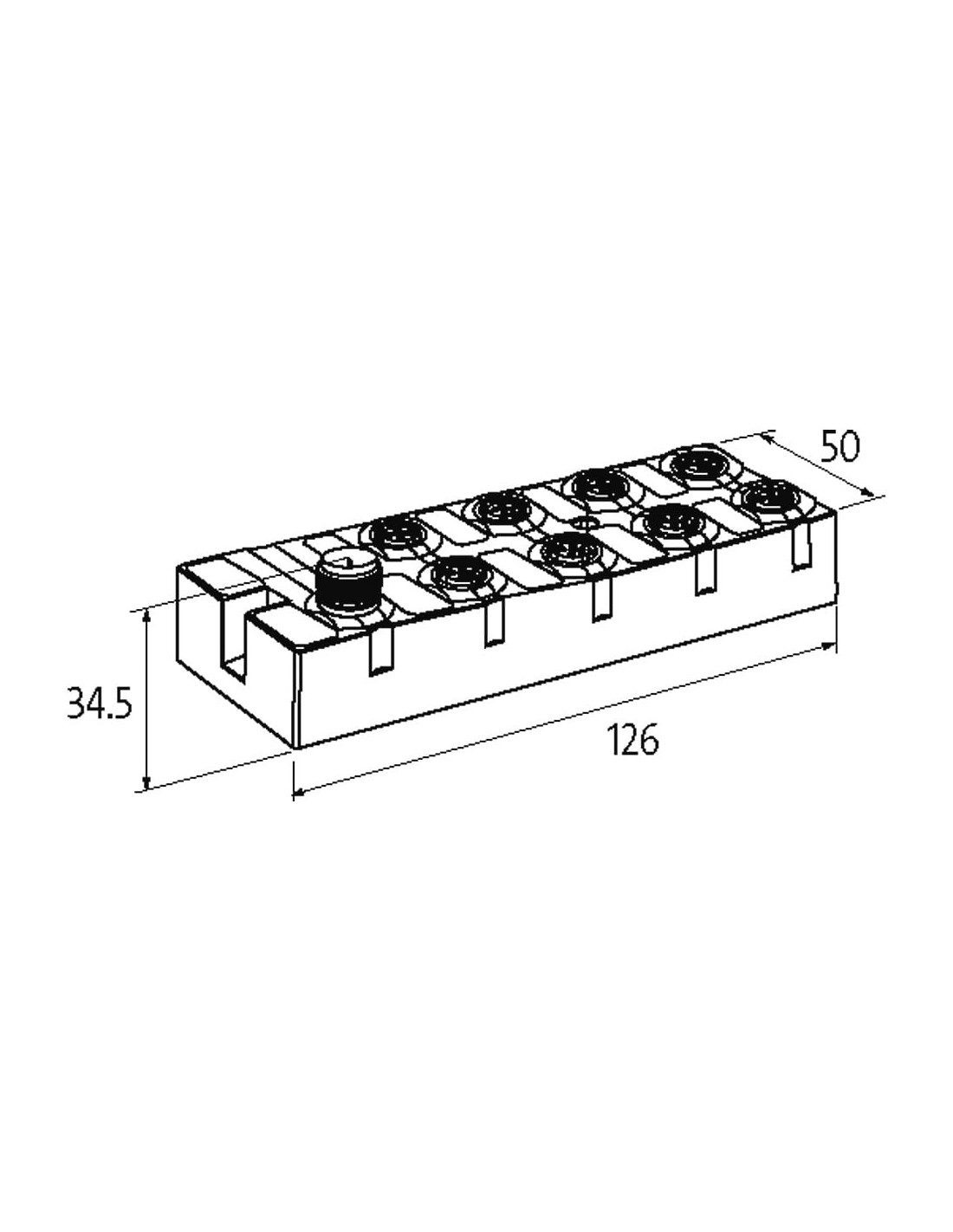

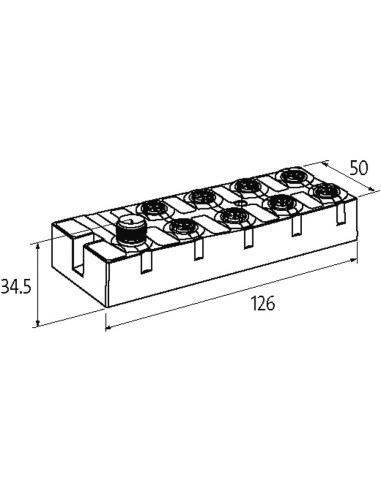

Obudowa o wymiarach 126 × 50 × 34,5 mm została zaprojektowana z myślą o łatwym montażu przy użyciu dwóch otworów mocujących. Kompatybilność ze złączami M12 pozwala na szybkie i bezawaryjne podłączenie urządzenia w różnorodnych konfiguracjach instalacyjnych. Wysoka szczelność gwarantuje bezpieczeństwo użytkowania zarówno w czystych, jak i zapylonych czy wilgotnych środowiskach produkcyjnych.
Funkcjonalności oraz bezpieczeństwo użytkowania
- Kanały wejściowe typu PNP zgodne z normą EN 61131-2 – bezpieczna i wydajna obsługa sygnałów cyfrowych.
- Ochrona elektryczna – automatyczna diagnostyka zwarć, przeciążeń oraz niedomiarów napięcia zasilania zapewnia ciągłość pracy instalacji.
- Różnorodność opcji podłączenia – szeroki wybór konfiguracji PIN na złączach umożliwia szybkie dopasowanie do wymaganej aplikacji.
- Czytelne diody LED – zapewniają natychmiastową informację o statusie modułu i kanałów.
Dlaczego warto wybrać moduł MVP12 DI8 DO8 IOL?
Moduły MVP12 DI8 DO8 IOL IO-Link to gwarancja niezawodnej komunikacji, bezpieczeństwa oraz wszechstronności w przemysłowych systemach automatyki. Zastosowanie tego rozwiązania pozwala nie tylko uprościć i przyspieszyć rozruch instalacji, ale także zapewnić jej długoletnią i stabilną pracę nawet w najtrudniejszych warunkach przemysłowych.
