Hub IO-Link w obudowie syntetycznej 50 mm
16 konfigurowalnych wejść/wyjść cyfrowych
1 × M12 IO-Link Class A
1 × M12L 4-pinowy port zasilania z izolacją galwaniczną
8 × M12 I/O
Wstępnie konfigurowany obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze UL1 DC | 24 V |
| Napięcie robocze UL1 DC min. | 18 V |
| Napięcie robocze UL1 DC maks. | 30 V |
| Napięcie robocze UL2 DC | 24 V |
| Napięcie robocze UL2 DC min. | 18 V |
| Napięcie robocze UL2 DC maks. | 30 V |
| Pobór prądu maks. | 75 mA |
| Prąd sumaryczny UL1 | 6 A |
| Prąd sumaryczny UL2 | 6 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia | 1 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 12 × 2 A; 4 × 4 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UL1/UL2 | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

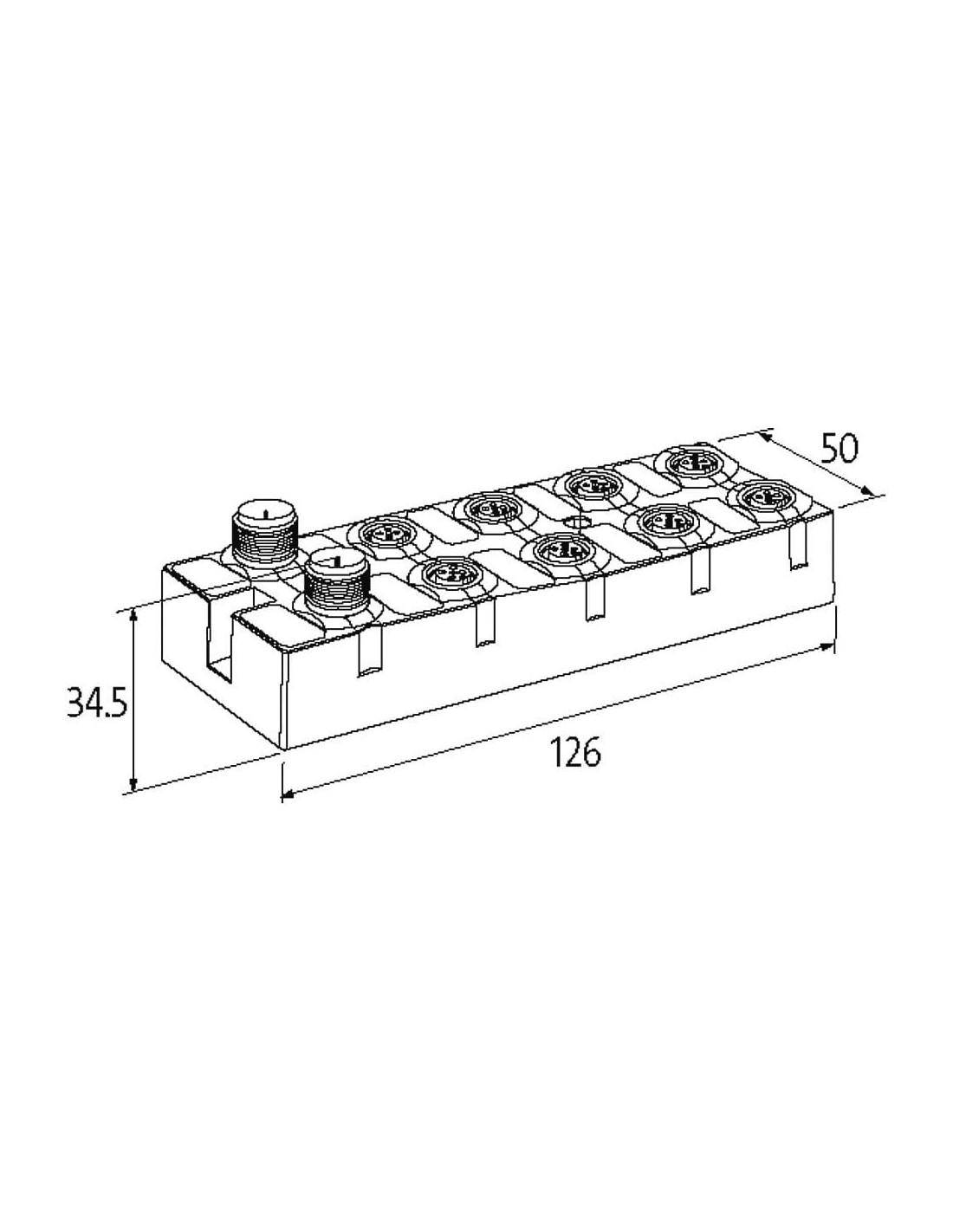

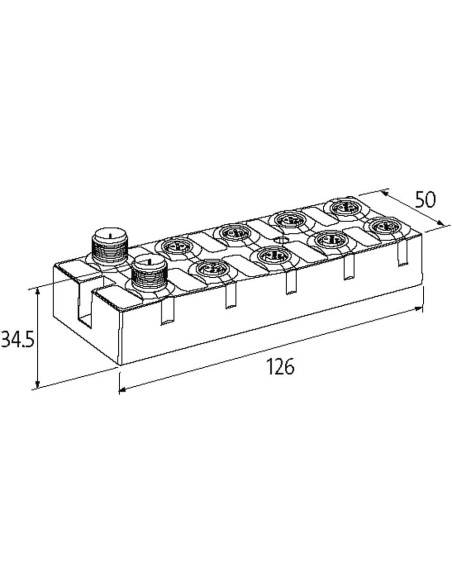

| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X0-X3 |
| Typ przyłącza 3 | X4-X7 |
| Typ przyłącza 4 | X4-X7 |
| Typ przyłącza 5 | XD1 |
| Connection type 6 | XD1 |
| Connection type 7 | XZ1 |
| Connection type 8 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 2) |
| PIN 2 | DIO (UL 2) |
| PIN 3 | 0 V (UL 2) |
| PIN 4 | DIO (UL 2) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 2 |
| PIN 2 | DIO UL 2 |
| PIN 3 | 0 V UL 2 |
| PIN 4 | DIO UL 2 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 1) |
| PIN 2 | DIO (UL 1) |
| PIN 3 | 0 V |
| PIN 4 | DIO (UL 1) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 1 |
| PIN 2 | DIO UL 1 |
| PIN 3 | 0 V UL 1 |
| PIN 4 | DIO UL 1 |
| PIN 5 | PE |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 1) |
| PIN 2 | 0 V (UL 2) |
| PIN 3 | 0 V (UL 1) |
| PIN 4 | 24 V DC (UL 2) |
| PIN 5 | n.c. |
Connection type 6
| Family construction form | M12 |
| Gender | male |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 1 |
| PIN 2 | 0 V UL 2 |
| PIN 3 | 0 V UL 1 |
| PIN 4 | 24 V DC UL 2 |
| PIN 5 | n.c. |
Connection type 7
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Connection type 8
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |

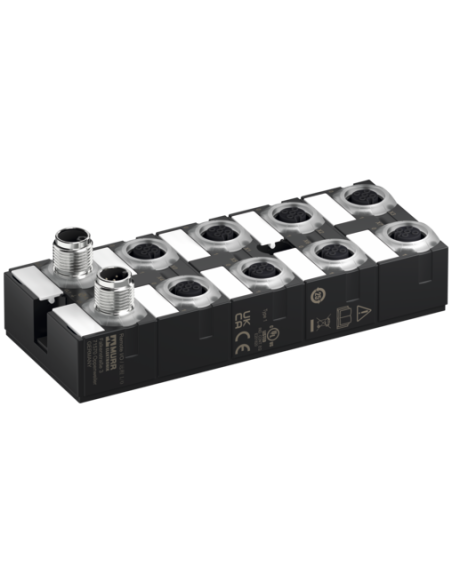

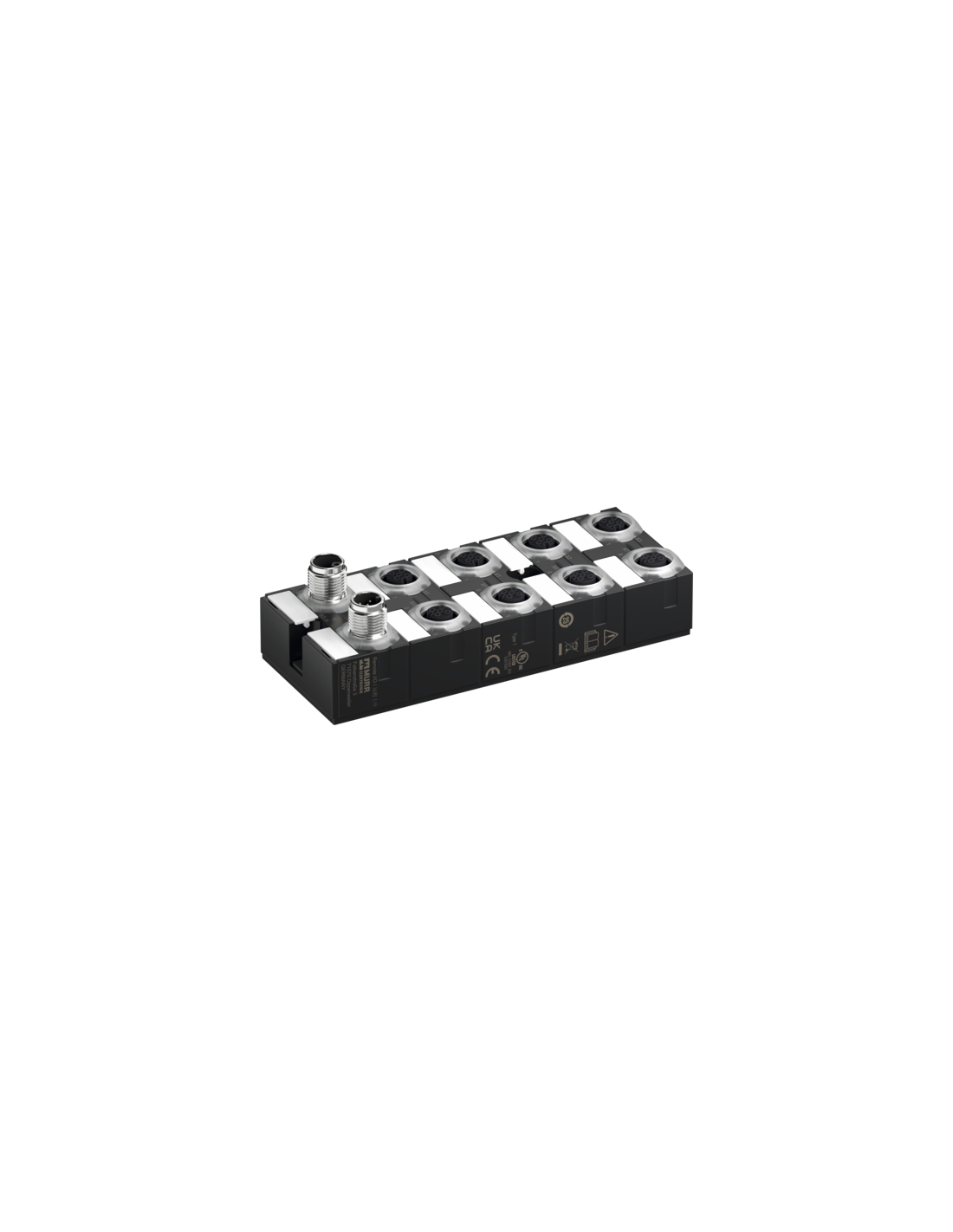

Hub IO-Link MVP12-P6 DIO8 DIO8 8xM12A (kod produktu: 59728) – Rozbudowane możliwości w automatyce przemysłowej
Hub IO-Link MVP12-P6 DIO8 DIO8 to nowoczesny moduł dystrybucyjny wyposażony w 8 złączy M12A oraz konfigurowalne wejścia/wyjścia cyfrowe, idealny do integracji w rozproszonych systemach automatyki przemysłowej. Produkt ten doskonale sprawdzi się w środowiskach wymagających wysokiej niezawodności, odporności na czynniki zewnętrzne oraz szybkiej komunikacji z urządzeniami końcowymi przy wykorzystaniu protokołu IO-Link.
Najważniejsze cechy huba IO-Link MVP12-P6 DIO8 DIO8
- Protokół IO-Link – urządzenie klasy IO-Link Device pozwala na szybką i precyzyjną komunikację dwukierunkową z komponentami automatyki.
- 16 konfigurowalnych wejść/wyjść cyfrowych, co umożliwia szeroką gamę zastosowań, indywidualnie dostosowanych do potrzeb użytkownika.
- Obudowa syntetyczna o wysokiej klasie szczelności IP68 – zapewnia maksymalną ochronę nawet w bardzo wymagających warunkach pracy: wilgoć, zapylenie, wibracje.
- Galwaniczna izolacja zasilania – podnosi bezpieczeństwo pracy i zabezpiecza urządzenia podłączone do huba.
- Kompaktowe wymiary: 126 × 50 × 34,5 mm – łatwa integracja w ograniczonej przestrzeni rozdzielnic lub bezpośrednio na maszynach.
- Szeroki zakres temperatur pracy: od –25 °C do +70 °C.
- Wysoka odporność na przeciążenia oraz zwarcia.
- Diagnoza stanu i szybkie wykrywanie usterek dzięki zintegrowanym diodom LED.
Możliwości wykorzystania i typowe zastosowania hubów IO-Link M12
Hub IO-Link MVP12-P6 DIO8 DIO8 stanowi doskonałe rozwiązanie do zaawansowanej integracji sygnałów wejść/wyjść w systemach maszynowych, liniach produkcyjnych i robotyce. Zastosowanie złączy M12 umożliwia szybki montaż oraz wygodne podłączanie sensorów, zaworów czy elementów wykonawczych przy minimalnej liczbie przewodów.
Typowe aplikacje:
- Linie montażowe w przemyśle samochodowym i elektromaszynowym.
- Zautomatyzowane systemy pakujące i paletyzujące.
- Robotyka przemysłowa – zbieranie sygnałów z czujników lub sterowanie siłownikami.
- Sterowanie i monitoring linii transportowych.
- Bezprzewodowo nadzorowane punkty IO w rozległych instalacjach hal produkcyjnych.
Zalety zastosowania hubów IO-Link MVP12-P6 DIO8 DIO8
- Znaczące uproszczenie okablowania dzięki zastosowaniu jednolitego interfejsu IO-Link i złączy M12.
- Elastyczność konfiguracji wejść/wyjść – możliwość dopasowania do aktualnych lub przyszłych potrzeb systemu.
- Możliwość zdalnego monitoringu i diagnozy – łatwiejsza konserwacja i szybkie reagowanie na awarie.
- Wysoki poziom bezpieczeństwa i kompatybilności (zgodność z normą EN 61131-2).
Dzięki swoim parametrom hub IO-Link MVP12-P6 DIO8 DIO8 jest odpowiedni zarówno do nowych, jak i modernizowanych instalacji przemysłowych. Urządzenie gwarantuje wysoką niezawodność transmisji danych oraz elastyczność dostosowaną do dynamicznie zmieniających się wymagań automatyki.
