IO-Link / analog converter
AI Multi U/I, M12, Single Wire
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 30 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania z tłumieniem sieci | WYŁ.: 10 ms, 50 Hz: 60 ms, 60 Hz: 100 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Uszkodzenie urządzenia, dolna granica, górna granica |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

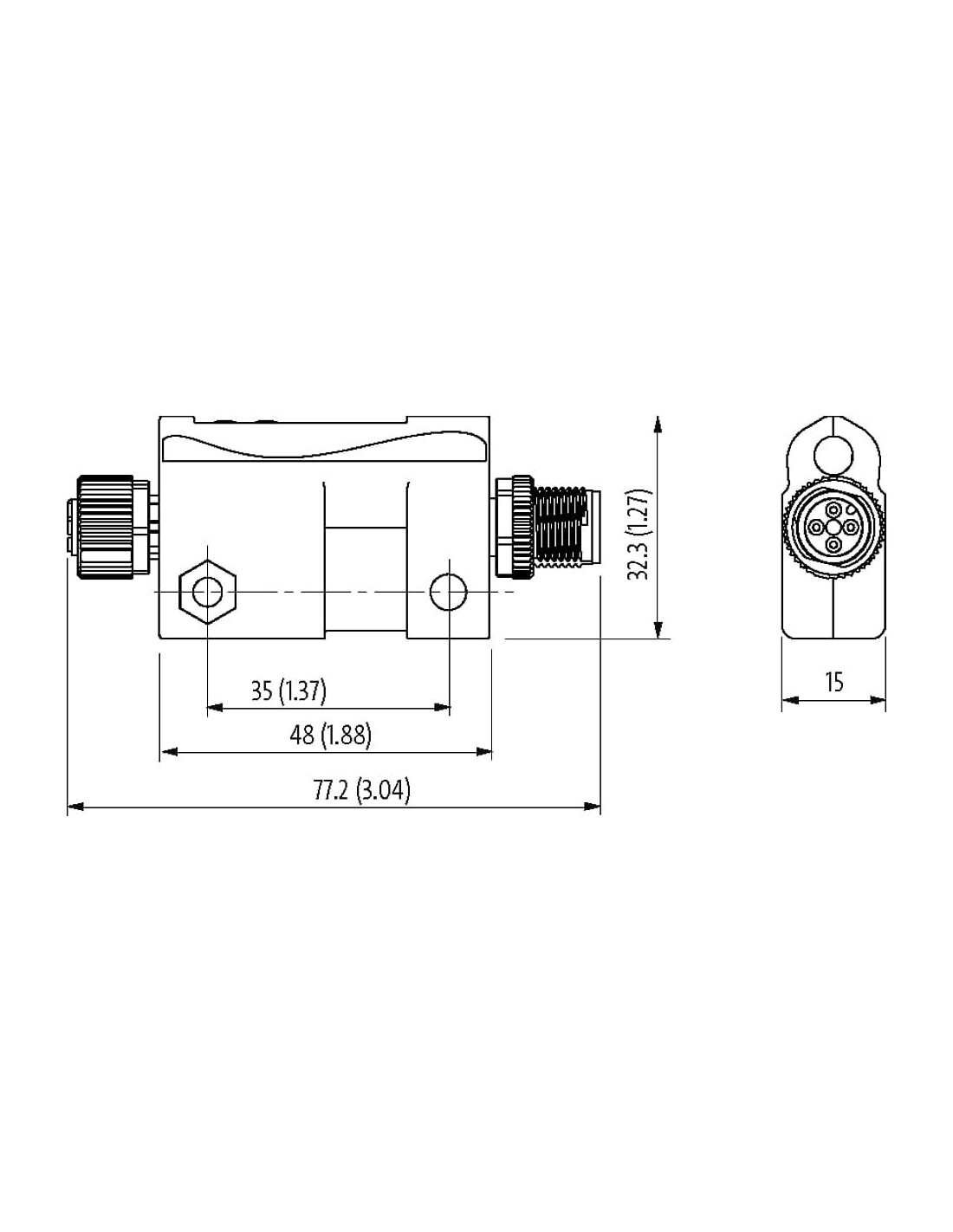

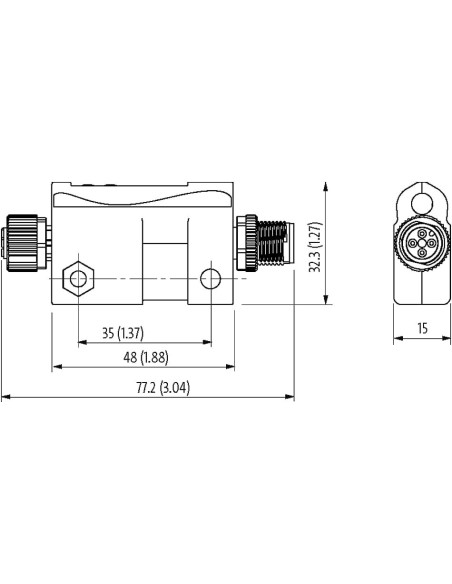

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

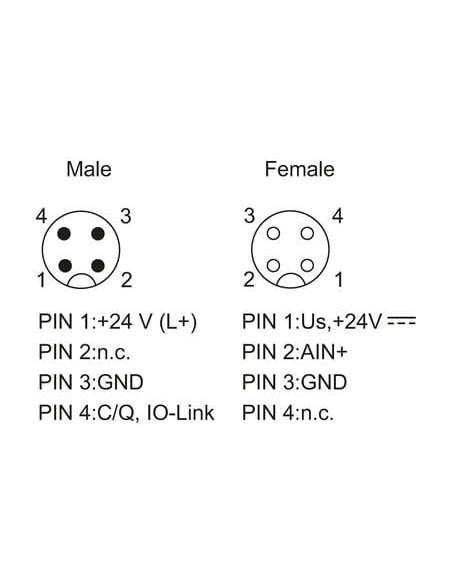

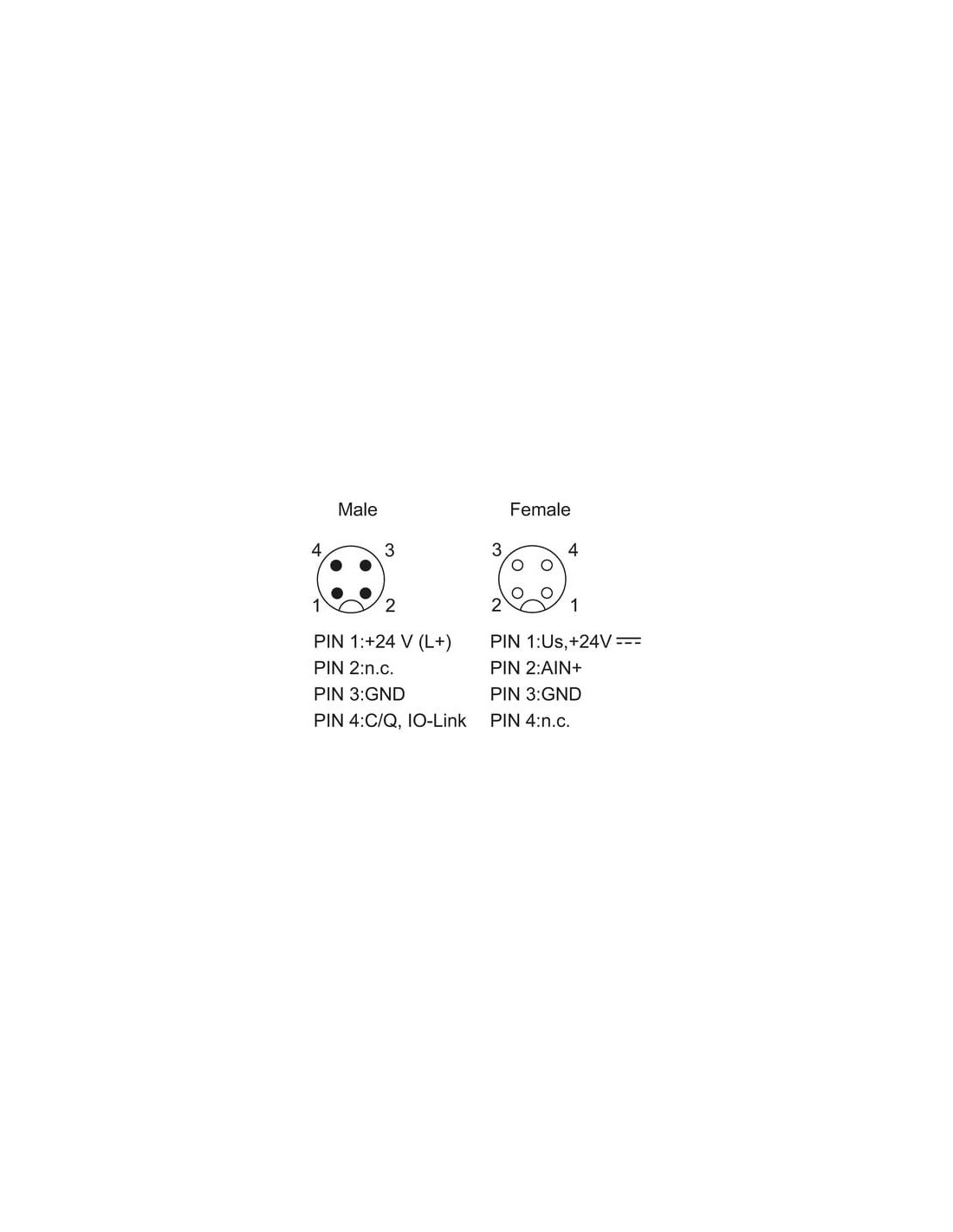

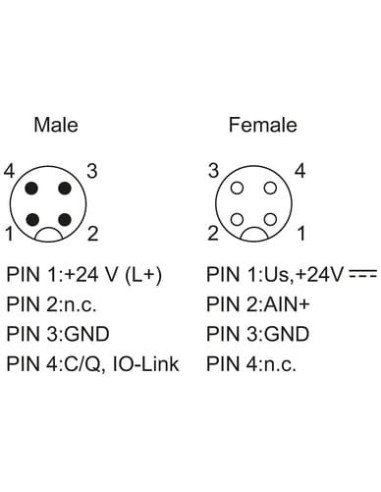

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |
Przemysłowy moduł IO-Link/analogowy 5000-01501-1300001 – konwerter AI Multi U/I
Moduł IO-Link/analogowy 5000-01501-1300001 to nowoczesny konwerter sygnałów zaprojektowany do przemysłowych aplikacji automatyki, umożliwiający konwersję analogowych sygnałów wejściowych na transmisję cyfrową IO-Link. Urządzenie oferuje wszechstronne możliwości integracji z różnorodnymi systemami, zapewniając wysoką wydajność, niezawodność oraz kompaktową budowę.
Zastosowanie konwertera IO-Link/analogowego AI Multi U/I
Konwerter IO-Link/analogowy wykorzystywany jest w aplikacjach wymagających precyzyjnej konwersji sygnałów analogowych (napięciowych lub prądowych) na cyfrowe dane procesowe, obsługiwane przez sieci IO-Link. Typowe zastosowania obejmują:
- Automatyzację maszyn i linii produkcyjnych
- Monitorowanie procesów przemysłowych
- Integrację czujników analogowych z systemem sterowania
- Zdalną diagnostykę i kontrolę parametrów procesów
Kluczowe zalety modułu IO-Link/analogowego 5000-01501-1300001
- Szybka i stabilna komunikacja IO-Link – zgodność z IO-Link V1.1, transmisja COM2 (38,4 kbit/s)
- Obsługa różnorodnych sygnałów analogowych (AI Multi U/I)
- Kompaktowa obudowa o wysokim stopniu ochrony IP65/67 – umożliwia montaż nawet w wymagających warunkach przemysłowych
- Wysoka precyzja konwersji – rozdzielczość 16 bitów
- Odporność na czynniki środowiskowe – szeroki zakres temperatur pracy: od -30°C do +70°C
- Zgodność z normą EN 61131-2
- Możliwość parametryzacji i monitoringu on-line poprzez IO-Link
Opcje montażu i kompatybilność z instalacjami M12
Obudowa wykonana z wytrzymałego tworzywa sztucznego zapewnia trwałość oraz odporność na wpływy chemiczne i mechaniczne. Kształt sprawia, że idealnie nadaje się do szybkiego i bezpiecznego montażu w rozdzielniach i na maszynach. Dzięki zastosowaniu typowych złączy M12 (żeńskie oraz męskie, 4-pinowe, kodowanie A) urządzenie łatwo integruje się z istniejącą infrastrukturą przemysłową.
Zaawansowane funkcje diagnostyczne i bezpieczeństwo pracy
Moduł wyposażono w rozbudowane funkcje diagnostyczne poprzez IO-Link oraz sygnalizację LED. Umożliwia to szybkie wykrywanie potencjalnych usterek, takich jak nadmierna temperatura, przepięcie, niedomiar napięcia, uszkodzenie urządzenia oraz przekroczenie dolnych lub górnych granic wartości pomiarowych. Urządzenie posiada szereg zabezpieczeń: ochrona przed polaryzacją, zabezpieczenie przeciwzwarciowe, zabezpieczenie przed przepięciem oraz odporność na zasilanie powrotne.
Konstrukcja i wymiary – kompaktowy moduł do integracji
Konstrukcja modułu IO-Link/analogowego umożliwia instalację nawet w ograniczonych przestrzeniach. Wymiary to szerokość 77,2 mm, wysokość 32,3 mm, głębokość 15 mm, co zapewnia elastyczne i łatwe wdrożenie w każdej aplikacji przemysłowej.
- Wytrzymała obudowa zapewniająca trwałość w trudnych warunkach
- Łatwa integracja z typowymi przewodami i akcesoriami M12
- Wysoka odporność na zakłócenia elektromagnetyczne
Podsumowanie – Moduł IO-Link/analogowy AI Multi U/I w systemach automatyki
IO-Link/analogowy konwerter 5000-01501-1300001 jest uniwersalnym rozwiązaniem dla nowoczesnych systemów automatyki, które wymagają precyzyjnej i niezawodnej konwersji analogowo-cyfrowej oraz zdalnej kontroli nad urządzeniami peryferyjnymi. Moduł sprawdza się zarówno w dużych instalacjach przemysłowych, jak i w małych aplikacjach, gdzie liczy się kompaktowa budowa, bezpieczeństwo oraz funkcjonalność.
