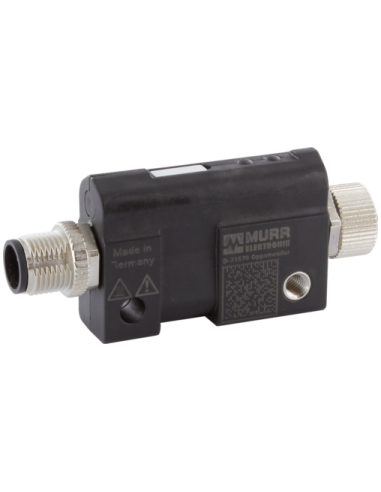

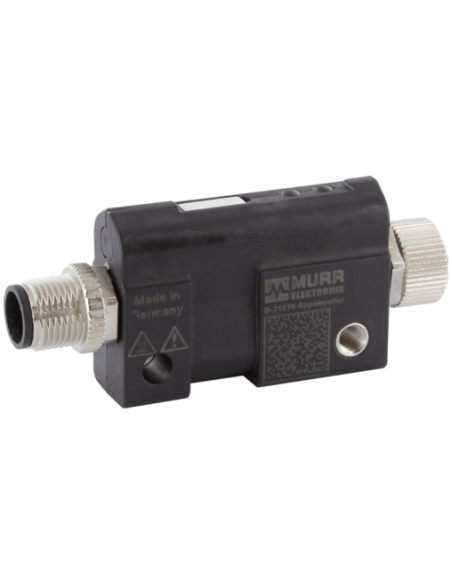

IO-Link / analog converter
AI Multi U/I, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Przepięcie zasilania, Untersteuerung, dolna granica, górna granica, Übersteuerung |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

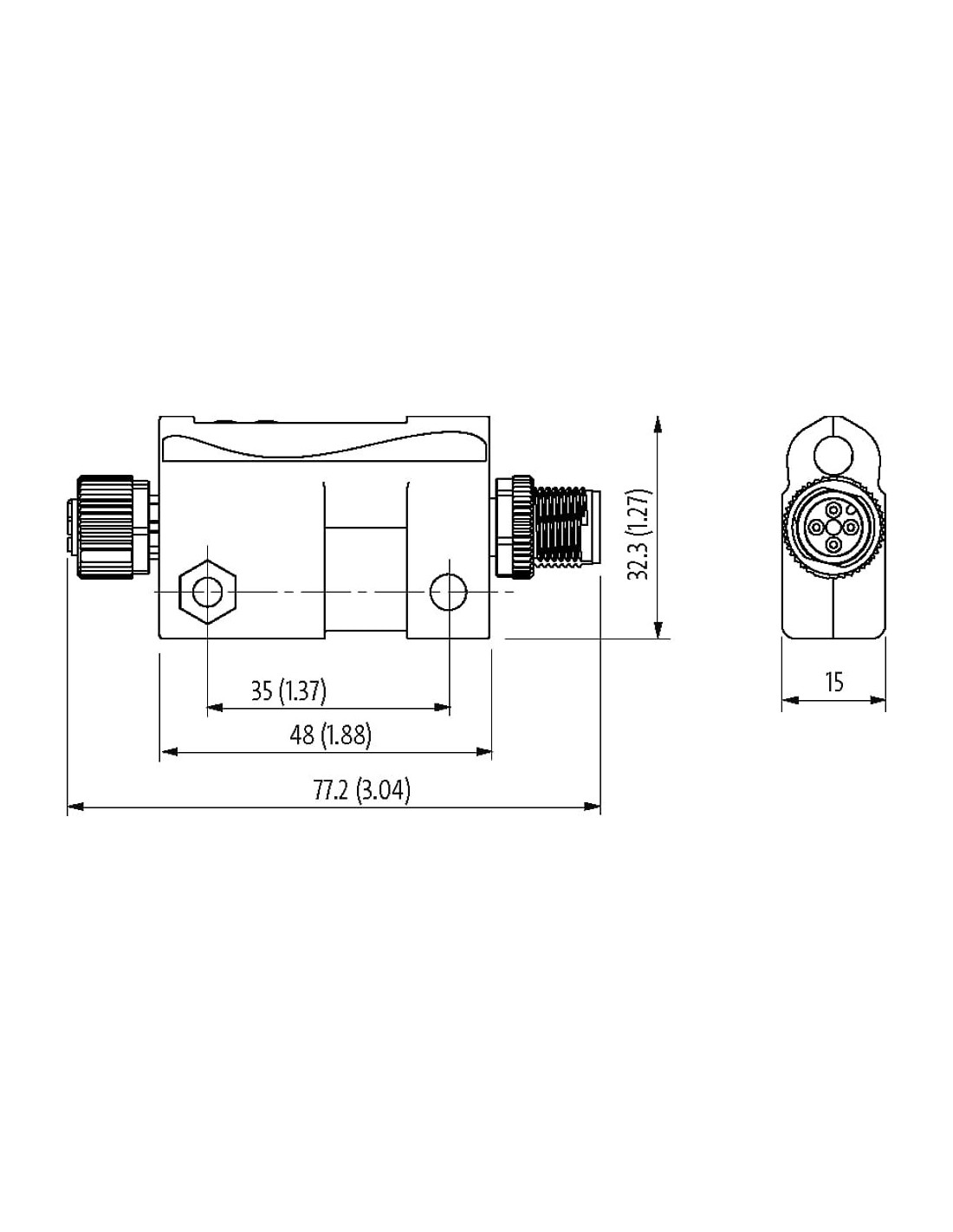

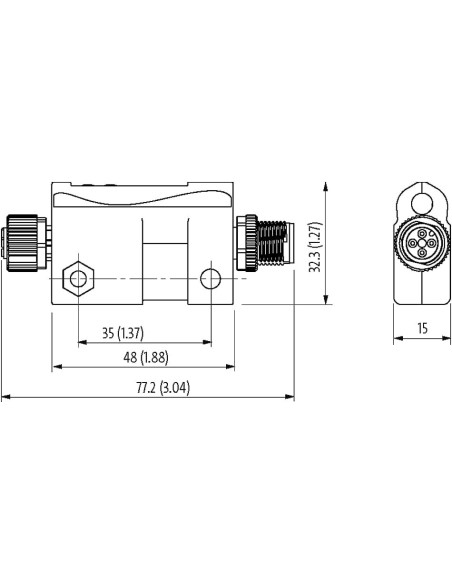

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | AI |
| Typ przyłącza 2 | IO-Link AI |

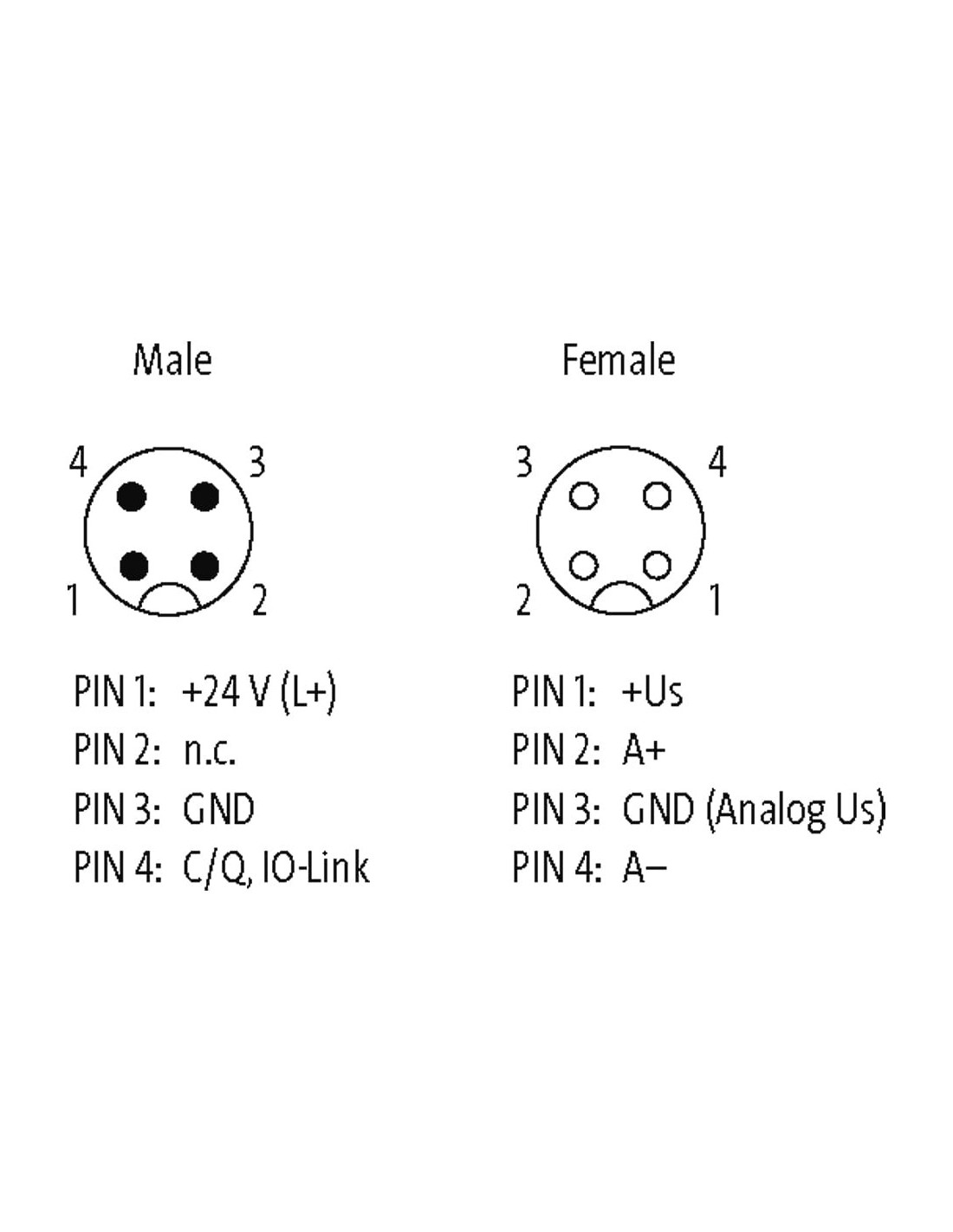

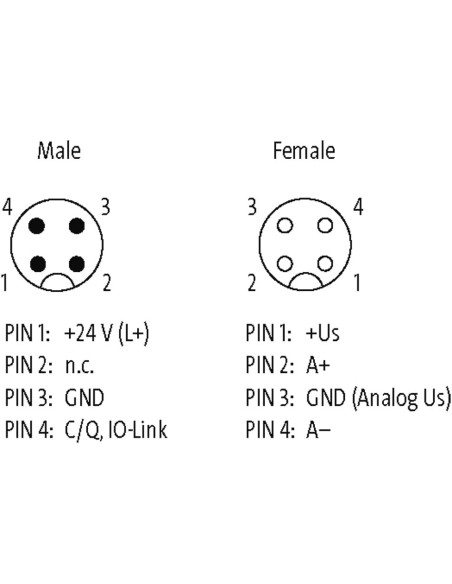

Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | A - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |
Konwerter analogowy IO-Link 5000-00501-1300001 – zaawansowana integracja sygnałów analogowych z IO-Link
Konwerter analogowy IO-Link 5000-00501-1300001 to nowoczesne i kompaktowe urządzenie przeznaczone do konwersji sygnałów analogowych na cyfrowe sygnały IO-Link, umożliwiające łatwą integrację tradycyjnych czujników analogowych z nowoczesnymi systemami automatyki. Dzięki uniwersalnej obsłudze zarówno sygnałów napięciowych, jak i prądowych, konwerter sprawdzi się w szerokim zakresie zastosowań przemysłowych.
Zalety i możliwości wykorzystania konwertera analogowego IO-Link
IO-Link to coraz popularniejszy standard komunikacji w automatyce przemysłowej, pozwalający na cyfrową transmisję danych procesowych, konfiguracyjnych i diagnostycznych. Konwerter analogowy IO-Link 5000-00501-1300001 umożliwia bezpośrednie podłączenie klasycznych czujników analogowych do sieci IO-Link, oferując:
- Łatwe wprowadzenie sygnałów analogowych do systemów cyfrowych – konwersja sygnałów prądowych i napięciowych do postaci cyfrowej.
- Szybką instalację dzięki złączom M12 (żeńskim i męskim), zapewniającym pewne i standardowe połączenia.
- Wysoką dokładność przesyłu danych – konwersja sygnału z rozdzielczością 16 bitów.
- Odporność na trudne warunki przemysłowe – solidna obudowa z tworzywa sztucznego o stopniu ochrony IP65/IP67 umożliwia stosowanie w wymagających środowiskach.
- Możliwości diagnostyczne – monitoring przeciążeń, temperatury, przepięć i zwarć, a także sygnalizacja stanu przez diody LED oraz zdarzenia IO-Link.
Typowe zastosowania konwertera analogowego IO-Link
Konwerter IO-Link 5000-00501-1300001 znajduje zastosowanie wszędzie tam, gdzie konieczna jest integracja sygnałów analogowych z systemami cyfrowymi, m.in. w:
- Liniach produkcyjnych i automatyzacji – umożliwia przesył danych bezpośrednio do sterowników PLC za pomocą IO-Link.
- Sektorze pakowania, logistyki, przemysłu spożywczego i farmaceutycznego – sprawdzi się w środowiskach wymagających precyzji i niezawodności transmisji.
- Aplikacjach monitoringu procesów i stanu maszyn – zapewnia szybki i precyzyjny odczyt sygnałów pomiarowych (czujników ciśnienia, temperatury, poziomu i innych).
Prosta integracja z systemami IO-Link oraz elastyczne możliwości przyłączeniowe
Złącza M12 typu żeńskiego (wejście analogowe) oraz męskiego (wyjście IO-Link) gwarantują prostą i niezawodną integrację z sieciami przemysłowymi. Odpowiednie schematy połączeń pinów, wysoka odporność na błędy podłączenia oraz zabezpieczenia przeciwprzepięciowe zwiększają bezpieczeństwo pracy i ułatwiają montaż.
Najważniejsze cechy konwertera IO-Link do zastosowań przemysłowych
- Zgodność z IO-Link V1.1, klasa A, transmisja COM2 (38,4 kbit/s)
- Wytrzymała, kompaktowa obudowa o wymiarach 77,2 x 32,3 x 15 mm
- Możliwość parametryzacji filtracji danych procesowych
- Szeroki zakres temperatur roboczych: od -30°C do +70°C
- Pełny pakiet zabezpieczeń: polaryzacja, przeciwzwarciowe i przepięciowe
Użycie konwertera analogowego IO-Link 5000-00501-1300001 to doskonałe rozwiązanie dla firm, które chcą wykorzystać potencjał cyfrowych systemów automatyki, jednocześnie nie rezygnując z istniejących czujników i urządzeń analogowych.
