IO-Link / analog converter
AI I 0...20mA, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

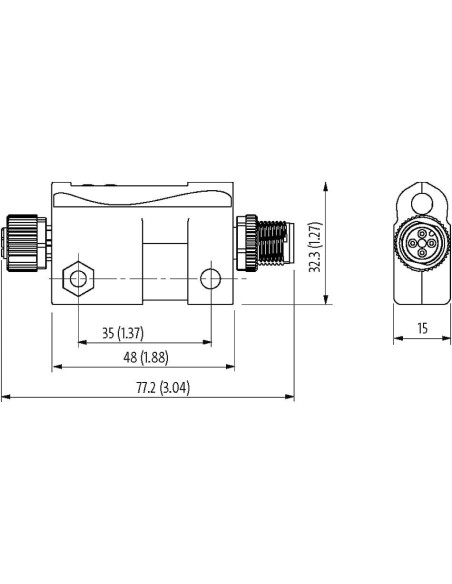

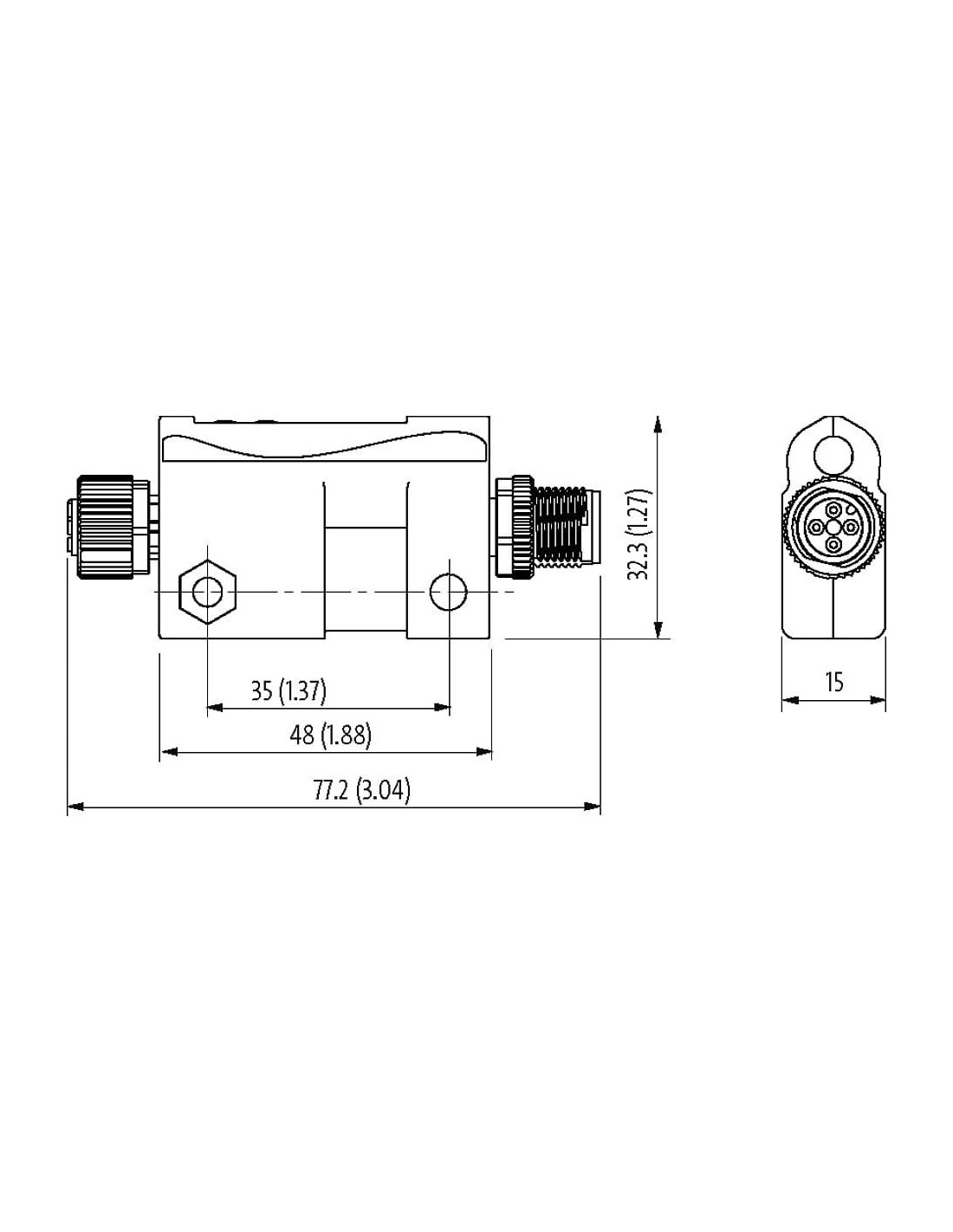

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | AI |
| Typ przyłącza 2 | AI |
| Typ przyłącza 3 | IO-Link AI |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | A - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |

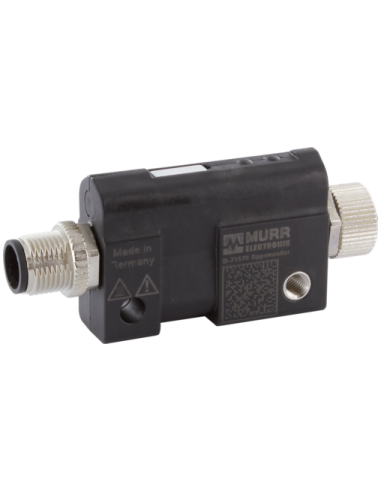

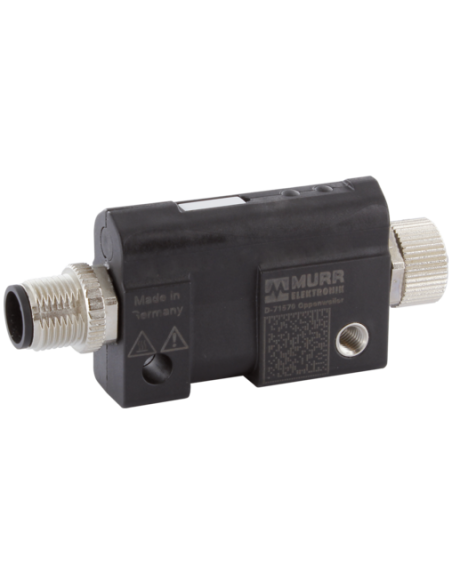

Konwerter analogowy IO-Link 5000-00501-1100000 – przetwornik sygnałów z wejściem 0…20 mA
Konwerter analogowy IO-Link 5000-00501-1100000 to zaawansowane urządzenie umożliwiające łatwą integrację sygnałów analogowych 0–20 mA z systemami komunikacji cyfrowej w standardzie IO-Link. Oferuje niezawodność komunikacji, prostotę montażu oraz szerokie zastosowanie w automatyce przemysłowej, umożliwiając podłączanie czujników i przetworników sygnału do nowoczesnych systemów zarządzania produkcją.
Najważniejsze cechy i zalety konwertera analogowego IO-Link
- Przetwarzanie sygnałów analogowych (0…20 mA) na cyfrowy sygnał IO-Link – zapewnia łatwą integrację urządzeń analogowych w środowiskach cyfrowych.
- Precyzyjna konwersja z rozdzielczością 16 bitów – umożliwia dokładne przekazywanie danych procesowych.
- Wysoka odporność środowiskowa – stopień ochrony IP65/IP67 pozwala na pracę nawet w trudnych warunkach przemysłowych.
- Multidiagnostyka – sygnalizacja błędów poprzez IO-Link oraz LED umożliwia szybką identyfikację usterek oraz kontrolę parametrów pracy (temperatura, napięcie, przeciążenie, zwarcie).
- Niewielkie wymiary – kompaktowa obudowa (32,3 x 77,2 x 15 mm) ułatwia instalację nawet w ograniczonych przestrzeniach.
- Łatwy montaż i uniwersalne złącza – standard M12 (żeńskie i męskie), 4-pinowe, kompatybilność z szeroką gamą urządzeń.
- Wsparcie IO-Link V1.1 – szybka komunikacja cyfrowa (COM2 – 38,4 kbit/s) oraz możliwość wykorzystywania nowoczesnych funkcji diagnostycznych.
- Szeroki zakres temperatur pracy – przystosowanie do pracy w temperaturach od -30°C do +70°C, przechowywanie od -40°C do +85°C.
Zastosowania konwertera IO-Link 5000-00501-1100000
Przetwornik analogowy IO-Link idealnie sprawdzi się w aplikacjach przemysłowych wymagających integracji starszych urządzeń z wejściami/wyjściami analogowymi z nowoczesną infrastrukturą cyfrową. Najczęstsze zastosowania to:
- Automatyka przemysłowa oraz linie produkcyjne
- Modernizacja stanowisk wyposażonych w czujniki analogowe i włączenie ich do sieci IO-Link
- Pomiar i kontrola procesów (np. ciśnienie, temperatura, poziom, przepływ) poprzez czujniki z wyjściem 0–20 mA
- Zastosowanie w szafach sterowniczych o ograniczonej przestrzeni
- Rozwiązania umożliwiające szybkie diagnozowanie usterek dzięki wielopoziomowej sygnalizacji oraz rozszerzonym funkcjom monitoringu
Budowa i podłączenie konwertera Murr Elektronik
Obudowa wykonana z odpornego tworzywa sztucznego gwarantuje trwałość oraz niezawodność konwertera. Kompaktowa konstrukcja ułatwia montaż w ciasnych przestrzeniach oraz integrację z istniejącą infrastrukturą M12.
- Złącza M12 – przejrzysty układ pinów dla prostego i pewnego podłączenia (zapewniający prawidłową polaryzację oraz bezpieczeństwo instalacji).
- Zabezpieczenia – wbudowana ochrona przeciwprzepięciowa, przeciwzwarciowa oraz odporność na błędne podłączenie polaryzacji.

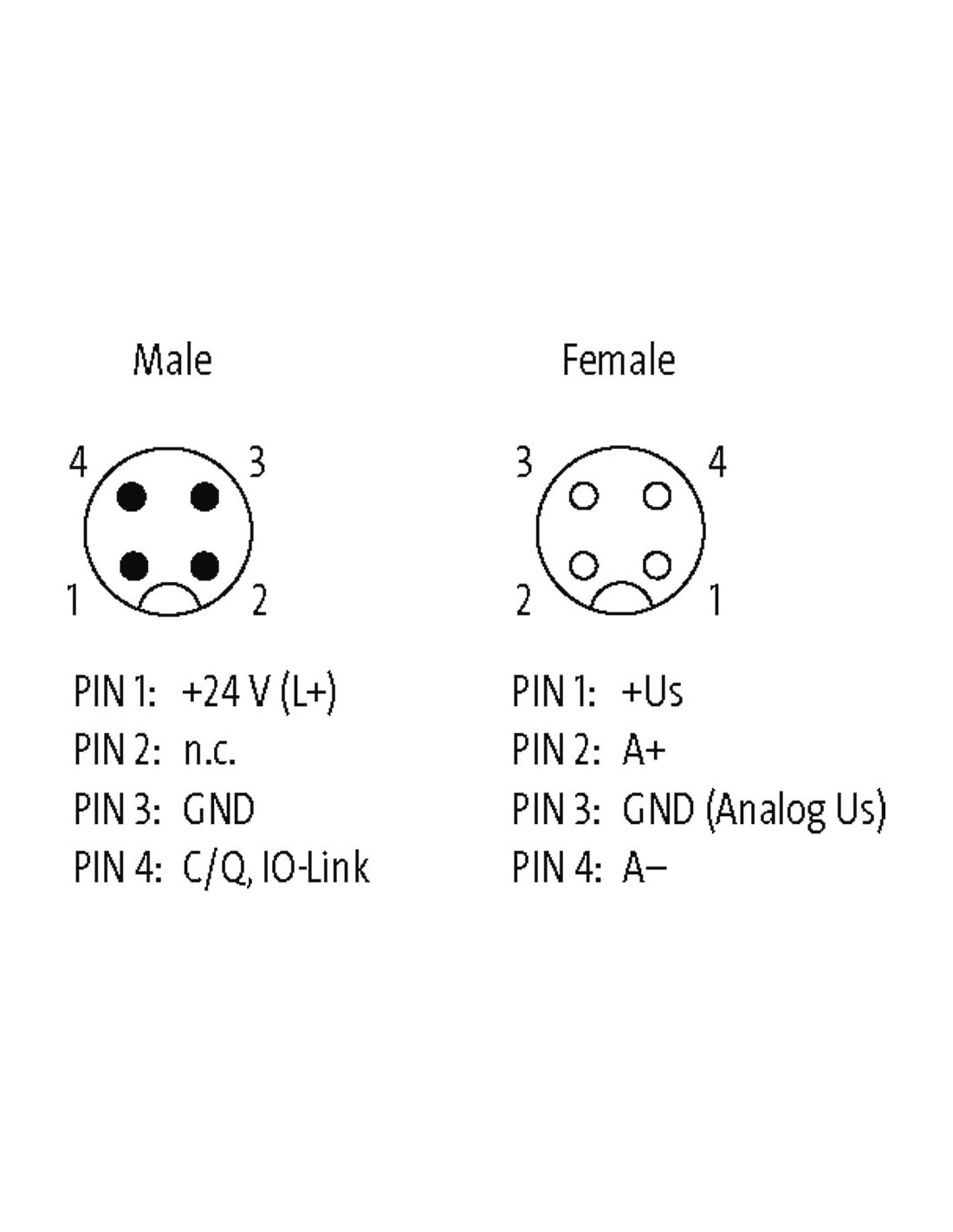

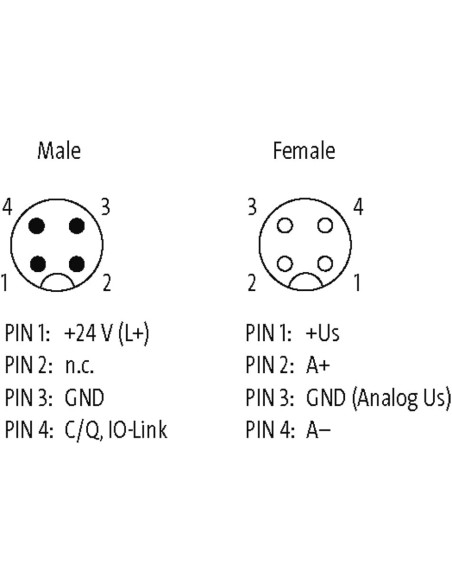

Schematy złączy dostępne na zdjęciach ułatwiają szybkie i bezproblemowe uruchomienie urządzenia w instalacji.
Dlaczego warto wybrać konwerter analogowy IO-Link 5000-00501-1100000?
Konwerter IO-Link Murr Elektronik to niezawodne rozwiązanie do profesjonalnej integracji sygnałów analogowych z systemami cyfrowej automatyki przemysłowej. Dzięki rozbudowanej diagnostyce, wysokiej odporności na czynniki zewnętrzne, kompaktowym wymiarom oraz uniwersalności zastosowania jest chętnie wykorzystywany przez integratorów, służby utrzymania ruchu oraz projektantów nowoczesnych linii produkcyjnych.
